2018 Hyundai Kona Manuale del proprietario (in Italian)

7-61
7
Manutenzione

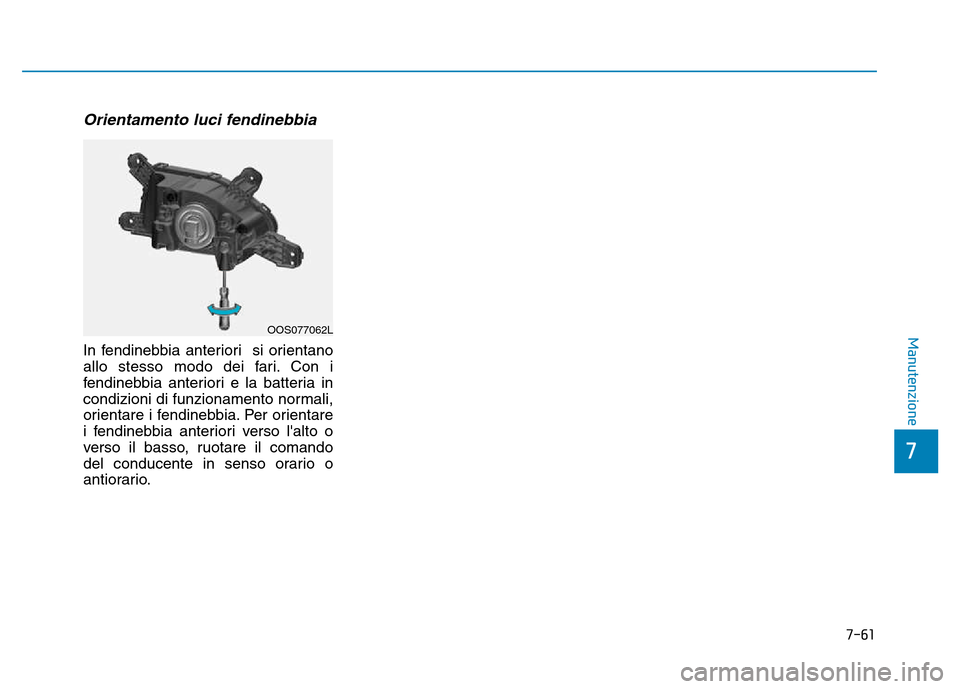

Orientamento luci fendinebbia
In fendinebbia anteriori si orientano
allo stesso modo dei fari. Con i
fendinebbia anteriori e la batteria in
condizioni di funzionamento normali,
orientare i fendinebbia. Per orientare
i fendinebbia anteriori verso l'alto o
verso il basso, ruotare il comando
del conducente in senso orario o
antiorario.
OOS077062L

7-62
Manutenzione

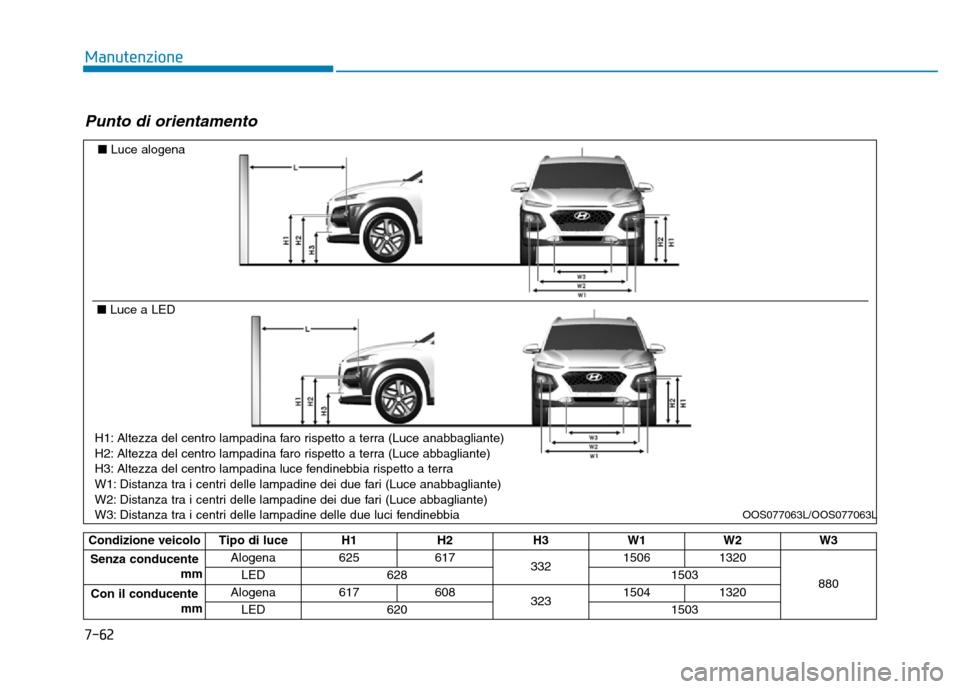

Punto di orientamento
■Luce alogena
■ Luce a LED
OOS077063L/OOS077063L
H1: Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2: Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
H3: Altezza del centro lampadina luce fendinebbia rispetto a terra
W1: Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2: Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
W3: Distanza tra i centri delle lampadine delle due luci fendinebbia
Condizione veicolo Tipo di luce H1 H2 H3 W1 W2 W3 Senza conducente mmAlogena 625 617
3321506 1320
880
LED 628
1503
Con il conducente mmAlogena 617 608
3231504 1320
LED 620 1503

7-63
7
Manutenzione

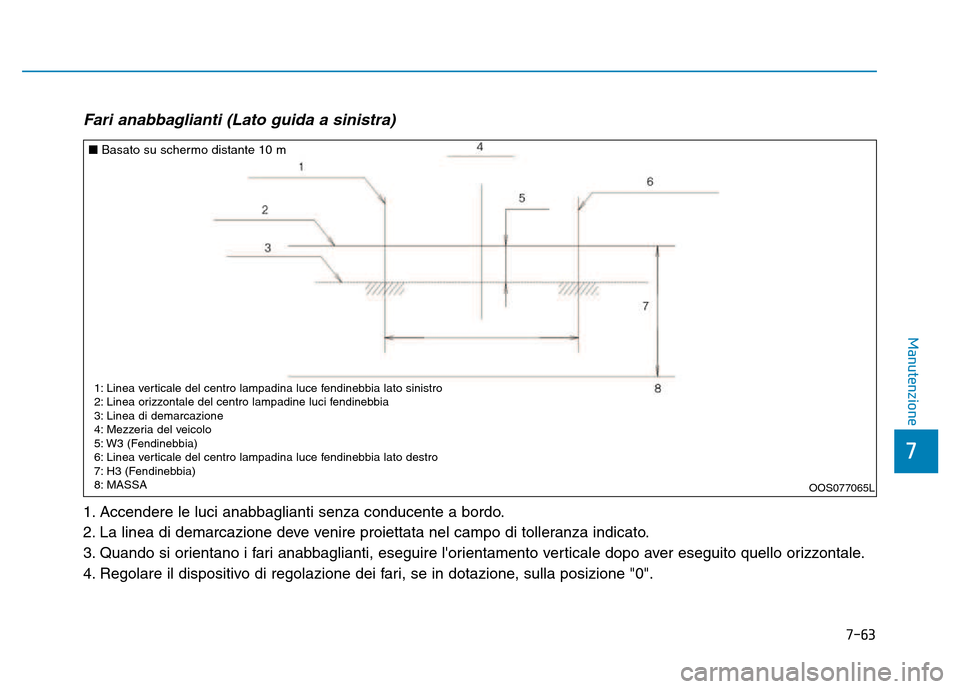

Fari anabbaglianti (Lato guida a sinistra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-64
Manutenzione

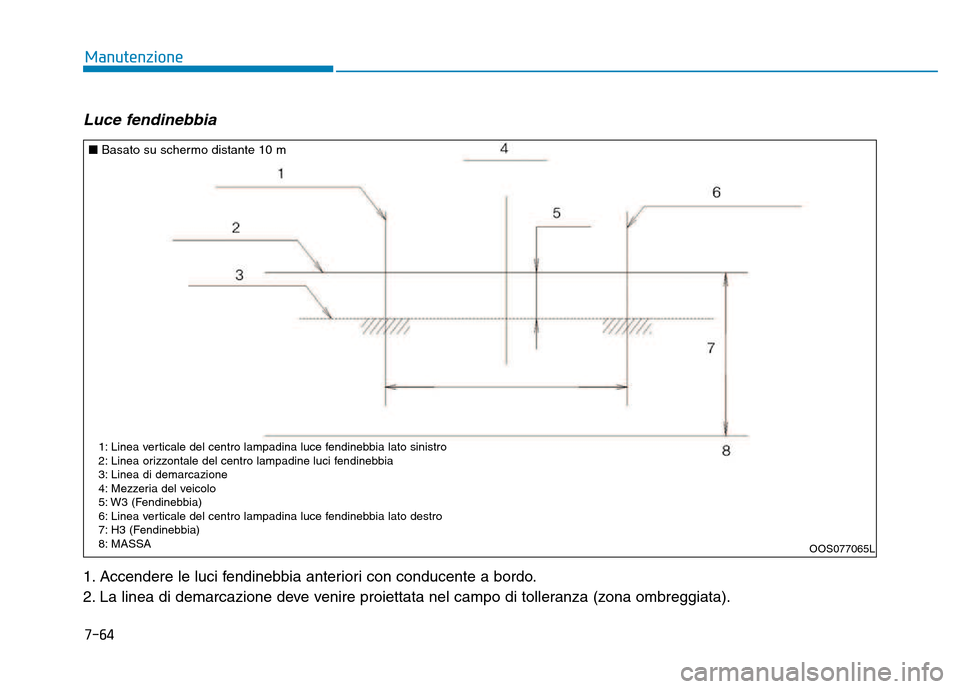

Luce fendinebbia
1. Accendere le luci fendinebbia anteriori con conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-65
7
Manutenzione

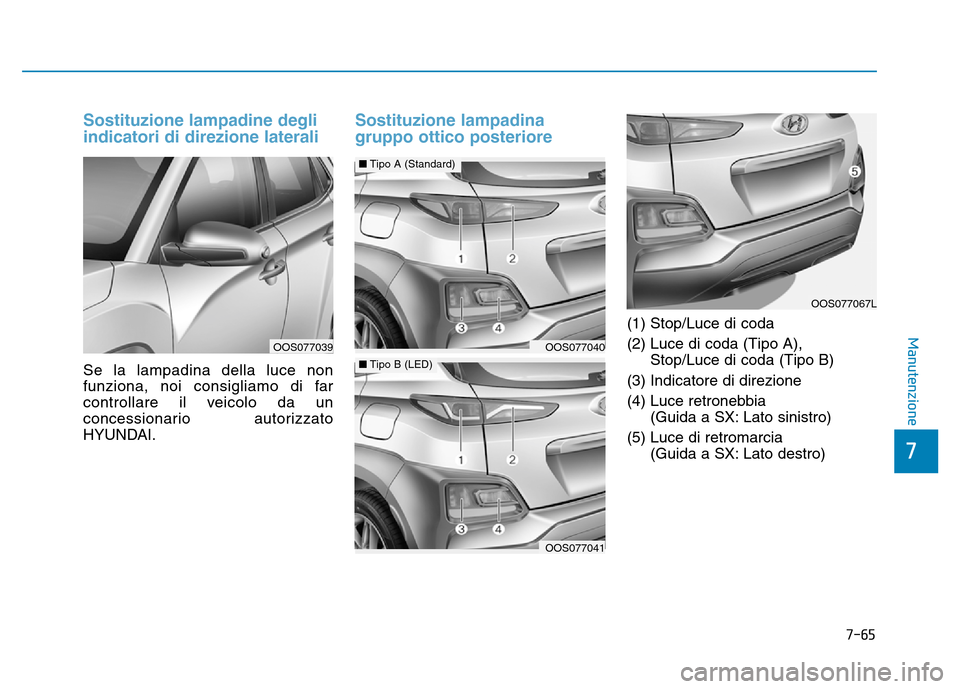

Sostituzione lampadine degli indicatori di direzione laterali
Se la lampadina della luce non
funziona, noi consigliamo di far
controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina gruppo ottico posteriore
(1) Stop/Luce di coda (2) Luce di coda (Tipo A), Stop/Luce di coda (Tipo B)
(3) Indicatore di direzione
(4) Luce retronebbia (Guida a SX: Lato sinistro)
(5) Luce di retromarcia (Guida a SX: Lato destro)
OOS077039
OOS077067L
OOS077040
■Tipo A (Standard)
OOS077041
■Tipo B (LED)

7-66
Manutenzione

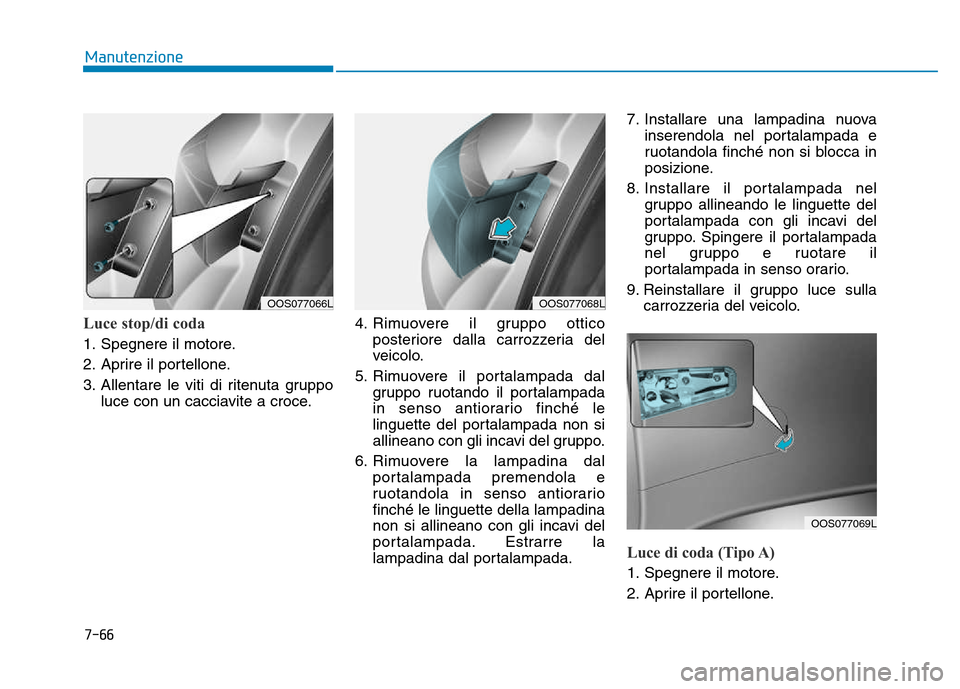

Luce stop/di coda
1. Spegnere il motore.
2. Aprire il portellone.
3. Allentare le viti di ritenuta gruppoluce con un cacciavite a croce. 4. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.
5. Rimuovere il portalampada dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
6. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 7. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
8. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
9. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
Luce di coda (Tipo A)
1. Spegnere il motore.
2. Aprire il portellone.
OOS077066LOOS077068L
OOS077069L

7-67
7
Manutenzione

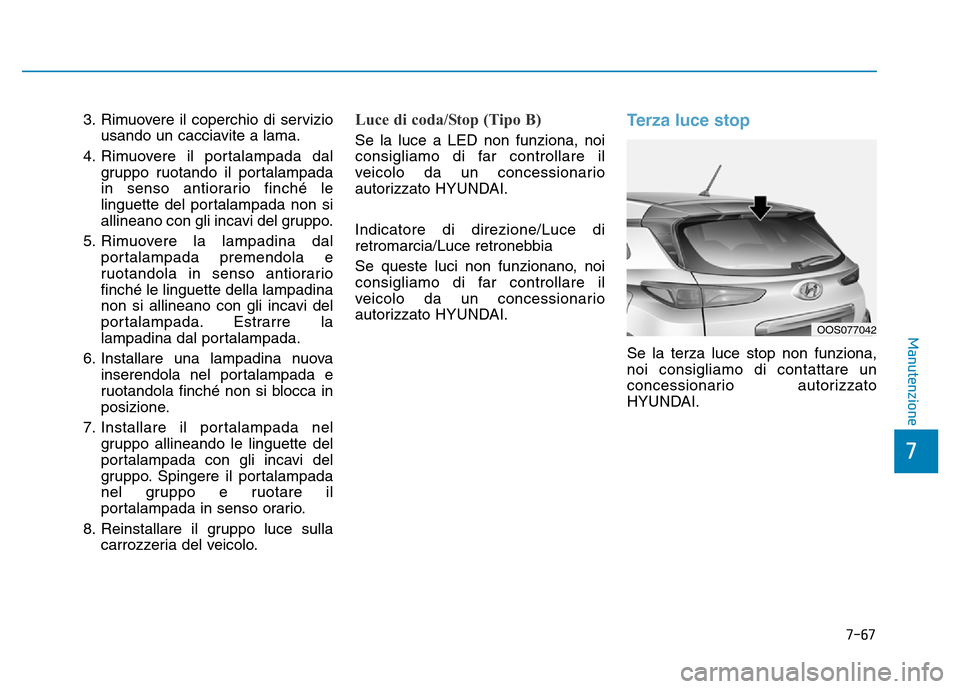

3. Rimuovere il coperchio di serviziousando un cacciavite a lama.
4. Rimuovere il portalampada dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
5. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
6. Installare una lampadina nuova inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
7. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
8. Reinstallare il gruppo luce sulla carrozzeria del veicolo.Luce di coda/Stop (Tipo B)
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI. Indicatore di direzione/Luce di
retromarcia/Luce retronebbia
Se queste luci non funzionano, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
Terza luce stop
Se la terza luce stop non funziona, noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
OOS077042

7-68
Manutenzione

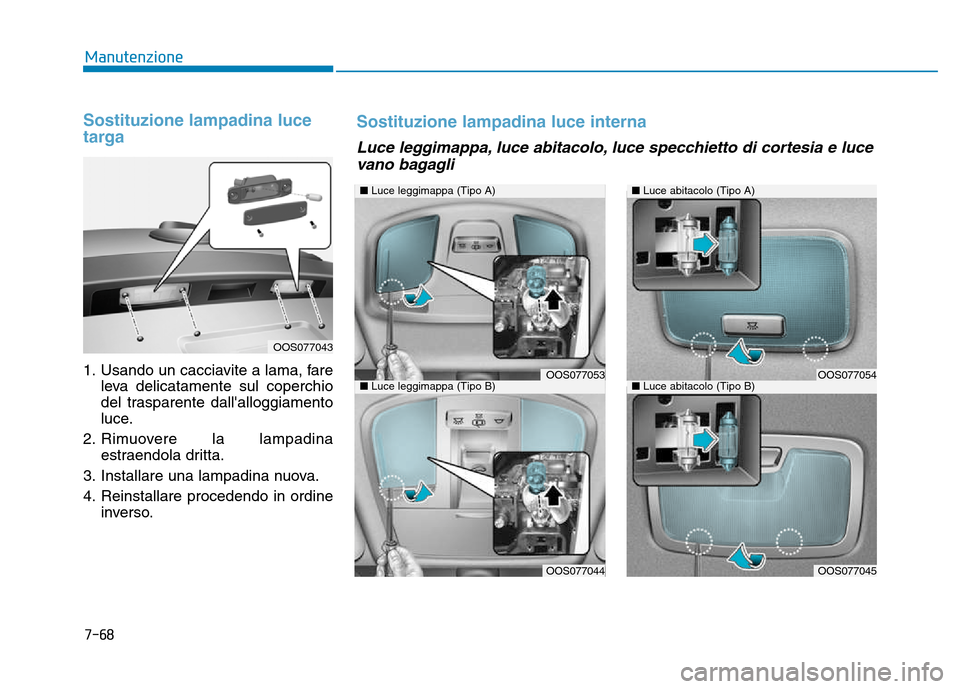

Sostituzione lampadina luce
targa
1. Usando un cacciavite a lama, fareleva delicatamente sul coperchio
del trasparente dall'alloggiamento
luce.
2. Rimuovere la lampadina estraendola dritta.
3. Installare una lampadina nuova.
4. Reinstallare procedendo in ordine inverso.
OOS077043
Luce leggimappa, luce abitacolo, luce specchietto di cortesia e luce
vano bagagli
Sostituzione lampadina luce interna
■ Luce leggimappa (Tipo A)
OOS077053
OOS077044
■Luce abitacolo (Tipo A)
■Luce abitacolo (Tipo B)OOS077054
OOS077045
■Luce leggimappa (Tipo B)
