2018 FIAT FIORINO Betriebsanleitung (in German)

KRAFTSTOFFSPERR-
SYSTEM
128)
Wird bei einem Aufprall ausgelöst und
bewirkt:
Die Unterbrechung der
Kraftstoffversorgung, wodurch der
Motor abgestellt wird;
Die automatische Entriegelung der
Türen;
Das Einschalten der
Innenbeleuchtung.
Bei einigen Versionen wird das
Auslösen des Systems durch die auf
dem Display erscheinende Meldung
"Kraftstoffsperre ausgelöst, siehe im
Handbuch" angezeigt.
ZUR BEACHTUNG Kontrollieren Sie
das Fahrzeug sorgfältig, um
sicherzustellen, dass kein Kraftstoff
ausläuft, wie zum Beispiel im
Motorraum, unter dem Fahrzeug oder
in der Nähe des Tanks.
Nach dem Unfall den Zündschlüssel auf
STOP stellen, damit die Batterie sich
nicht entlädt.
Um die korrekte Funktion des
Fahrzeuges wieder herzustellen muss
folgendes Verfahren durchgeführt
werden:
Zündschalter auf MAR stellen;
Fahrtrichtungsanzeiger rechts
aktivieren.
Fahrtrichtungsanzeiger rechts
deaktivieren.
Fahrtrichtungsanzeiger links
aktivieren.
Fahrtrichtungsanzeiger links
deaktivieren.
Fahrtrichtungsanzeiger rechts
aktivieren.
Fahrtrichtungsanzeiger rechts
deaktivieren.
Fahrtrichtungsanzeiger links
aktivieren.
Fahrtrichtungsanzeiger links
deaktivieren.
Zündschalter auf STOP stellen.
Natural Power-Versionen
Bei einem Aufprall erfolgt die sofortige
Unterbrechung der Benzinversorgung,
wodurch der Motor ausgeht und
folglich die Sicherheitsmagnetventile
geschlossen werden.
ZUR BEACHTUNG
128)Falls Sie nach einem Unfall
Benzingeruch oder Leckstellen an der
Anlage zur Kraftstoffversorgung feststellen,
darf das System nicht wieder eingeschaltet
werden, um eine Brandgefahr zu
vermeiden.
ABSCHLEPPEN DES
FAHRZEUGS
Der mit dem Fahrzeug mitgelieferte
Abschleppring befindet sich im
Werkzeugkasten hinter der
Rückenlehne des linken Sitzes
(Cargoversionen) oder im Kofferraum
(Kombiversionen).
EINHAKEN DES
ABSCHLEPPRINGS
Vorgehensweise:
Den Deckel A Abb. 167 Abb. 168
aushängen;
Den Abschleppring B Abb. 167 Abb.
168 aus der Werkzeugtasche nehmen;
Den Abschleppring bis zum
Anschlag auf den vorderen oder
hinteren Gewindestift aufschrauben.
129) 130) 131) 132)
41)
167F0T0085
143

Versionen mit COMFORT-MATIC-
Getriebe
Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (prüfen, ob sich
das Fahrzeug anschieben lässt) und
wie ein Fahrzeug mit normalem
mechanischen Getriebe abschleppen.
Sollte es nicht möglich sein, das
Getriebe in den Leerlauf zu stellen,
schleppen Sie den Wagen nicht ab,
sondern wenden Sie sich bitte sich an
das Fiat-Kundendienstnetz.
ZUR BEACHTUNG
129)Vor dem Abschleppen, den
Zündschüssel auf MAR und dann auf
STOP drehen, ohne ihn abzuziehen. Durch
Abziehen des Schlüssels wird automatisch
die Lenkradsperre eingeschaltet, wodurch
das Lenken des Fahrzeuges unmöglich
wird.130)Bevor der Abschleppring
aufgeschraubt wird, das jeweilige Gewinde
gründlich säubern. Bevor Sie den
Abschleppvorgang beginnen, versichern
Sie sich den Ring bis zum Anschlag
festgeschraubt zu haben.
131)Beim Abschleppen den Motor nicht
anlassen.
132)Während des Abschleppens daran
denken, dass man beim Bremsen nicht die
Unterstützung der Servobremse hat und
deshalb einen höheren Kraftaufwand
auf die Bremse ausüben muss. Zum
Abschleppen keine elastischen Seile
verwenden und ruckartige Bewegungen
vermeiden. Während des Abschleppens
kontrollieren, dass die Befestigung des
Abschleppmittels am Fahrzeug keine
anliegenden Teile beschädigt. Beim
Abschleppen des Fahrzeugs müssen
unbedingt die Straßenverkehrsvorschriften
zur Abschlepphilfe und zum Verhalten
auf der Straße beachtet werden. Beim
Abschleppen den Motor nicht anlassen.
ZUR BEACHTUNG
41)Die vorderen und hinteren
Abschlepphaken dürfen nur als Nothilfe auf
der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges
auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit
einem Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen)
erfolgen, die so gut wie möglich
hintereinander auf derselben Achse
ausgerichtet sind.
168F0T0086
144
IM NOTFALL

WARTUNG UND PFLEGE
Eine ordnungsgemäße Wartung
garantiert auf Dauer Bestleistungen des
Fahrzeugs, niedrige Betriebskosten
und eine einwandfreie Funktionsweise
aller Sicherheitseinrichtungen.
Dieses Kapitel erklärt, wie.PROGRAMMIERTE WARTUNG ......146
PLAN FÜR DIE PROGRAMMIERTE
WARTUNG......................................147
REGELMÄSSIGE KONTROLLEN ....153
FAHRZEUGBETRIEB UNTER
ERSCHWERTEN BEDINGUNGEN ..153
KONTROLLE DER FÜLLSTÄNDE ....154
AUFLADEN DER BATTERIE ............160
SCHEIBENWISCH-/-
WASCHANLAGE.............................162
ANHEBEN DES FAHRZEUGS .........162
RÄDER UND REIFEN ......................163
145

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für eine lange
Lebensdauer des Fahrzeugs in
optimalem Zustand.
Aus diesem Grund sieht Fiat alle
30.000/35.000 Kilometer eine Reihe
von Kontrollen und Wartungseingriffen
vor.
Die programmierte Wartung
berücksichtigt trotzdem nicht alle
Anforderungen des Fahrzeugs. In der
ersten Zeit vor der 30.000/35.000
Kilometer-Inspektion und auch später
sind einige Eingriffe zwischen den
Inspektionen erforderlich, wie zum
Beispiel die systematische Kontrolle mit
eventuellem Nachfüllen der
Flüssigkeitsstände, des Reifendrucks
usw.
ZUR BEACHTUNG Die Inspektionen
der programmierten Wartung sind vom
Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie
führen.
Die programmierte Wartung wird vom
gesamten Fiat-Servicenetz zu den
vorgeschriebenen Terminen angeboten.Sollten im Verlauf der Inspektion außer
der vorgesehenen Eingriffe zusätzliche
Austausch- oder Reparaturarbeiten
erforderlich werden, können diese nur
mit dem ausdrücklichen Einverständnis
des Kunden ausgeführt werden.
ZUR BEACHTUNG Es empfiehlt sich,
eventuelle kleine Betriebsstörungen
umgehend dem Fiat-Servicenetz zu
melden, ohne bis zur Ausführung der
nächsten Inspektion zu warten.
Wird das Fahrzeug häufig zum Ziehen
von Anhängern benutzt, ist der Abstand
zwischen den Terminen der
programmierten Wartung zu verkürzen.
146
WARTUNG UND PFLEGE

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
BENZIN-VERSIONEN EURO 6 - NATURAL POWER VERSIONEN
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 180.000 Fahrkilometern bzw.
12 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abstände wiederholt werden.

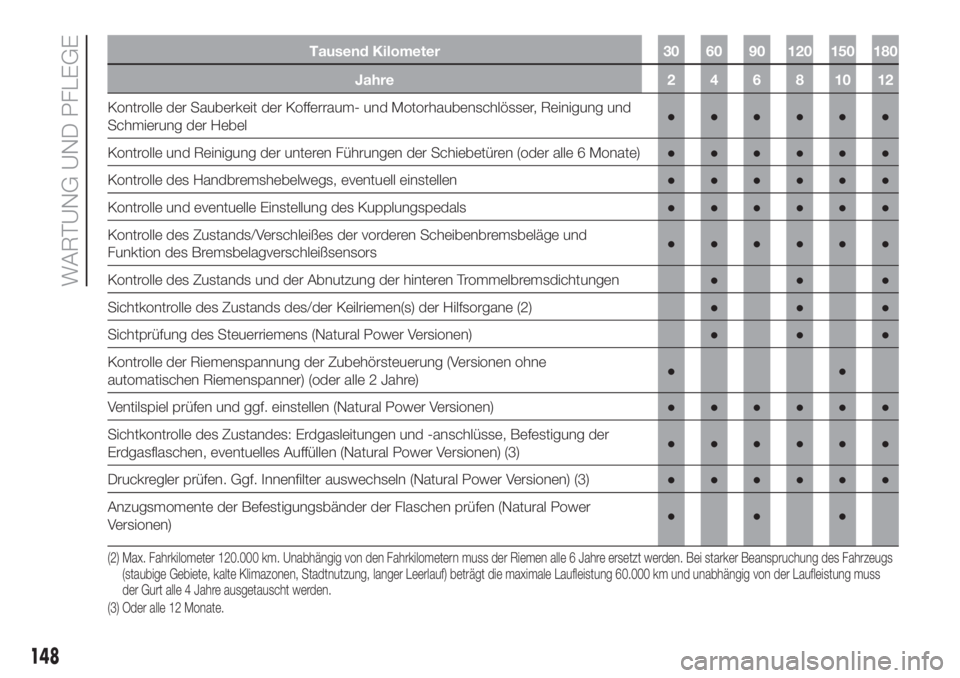

Tausend Kilometer 30 60 90 120 150 180
Jahre24681012
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●●
Kontrolle des Zustands und der Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des Nachfüllsatzes des Reifen-Reparatursets „Fix&Go
Automatic” (für Versionen/Märkte, wo vorgesehen)●●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte, Handschuhfachleuchte,
Kontrollleuchten der Instrumententafel usw.)●●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der Emissionen und (für
Versionen/Märkte, wo vorgesehen), des Alterungszustands des Motoröls●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)●●●●●●
Kontrolle der Positionierung und des Verschleißes der Wischerblätter an Front- und
Heckscheibe (wo vorhanden)●●●●●●
Funktion der Scheibenwisch-/waschanlage und Einstellung der Waschdüsen prüfen●●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
147

Tausend Kilometer 30 60 90 120 150 180
Jahre24681012
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser, Reinigung und
Schmierung der Hebel●●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren (oder alle 6 Monate)●●●●●●
Kontrolle des Handbremshebelwegs, eventuell einstellen●●●●●●
Kontrolle und eventuelle Einstellung des Kupplungspedals●●●●●●
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge und
Funktion des Bremsbelagverschleißsensors●●●●●●
Kontrolle des Zustands und der Abnutzung der hinteren Trommelbremsdichtungen●●●
Sichtkontrolle des Zustands des/der Keilriemen(s) der Hilfsorgane (2)●●●
Sichtprüfung des Steuerriemens (Natural Power Versionen)●●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (oder alle 2 Jahre)●●
Ventilspiel prüfen und ggf. einstellen (Natural Power Versionen)●●●●●●
Sichtkontrolle des Zustandes: Erdgasleitungen und -anschlüsse, Befestigung der
Erdgasflaschen, eventuelles Auffüllen (Natural Power Versionen) (3)●●●●●●
Druckregler prüfen. Ggf. Innenfilter auswechseln (Natural Power Versionen) (3)●●●●●●
Anzugsmomente der Befestigungsbänder der Flaschen prüfen (Natural Power
Versionen)●●●
(2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(3) Oder alle 12 Monate.
148
WARTUNG UND PFLEGE

Tausend Kilometer 30 60 90 120 150 180
Jahre24681012
Motoröl- und Ölfilterwechsel (4)
42)●●●●●●
Auswechseln der Zündkerzen●●●●●●
Auswechseln des Zahnriemens der Motorsteuerung(2)
Auswechseln des/der Keilriemen/s der Zubehörteile(2)
Auswechseln des Luftfiltereinsatzes (5)●●●●●●
Auswechseln der Bremsflüssigkeit(6)
Auswechseln des Filters für Fahrgastraum (5)●●●●●●
(4) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km alle 12 Monate ausgewechselt werden. Wird das Fahrzeug in staubiger Umgebung genutzt, empfiehlt es sich ebenfalls, das Motoröl und den Ölfilter
alle 12 Monate zu wechseln.
(2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(5) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(6) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
ZUR BEACHTUNG
42)Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt werden.
149

DIESELVERSIONEN EURO 6
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 175.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer 35 70 105 140 175
Jahre246810
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●
Kontrolle des Zustands und der Abnutzung der Reifen und eventuelle Druckeinstellung.
Kontrolle des Nachfüllsatzes des Reifen-Reparatursets „Fix&Go Automatic” (für Versionen/
Märkte, wo vorgesehen)●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte, Handschuhfachleuchte, Kontrollleuchten der
Instrumententafel usw.)●●●●●
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)●●●●●
Kontrolle Abgasemissionen / Abgastrübung●●●●●
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der Emissionen und (für Versionen/
Märkte, wo vorgesehen), des Alterungszustands des Motoröls●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite, Unterbodenschutz,
Rohre und Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile (Hauben, Manschetten,
Buchsen usw.)●●●●●
Ausrichtung/Abnutzung der Wischerblätter von Front- und Heckscheibe prüfen (falls
vorhanden)●●●●●
Funktion der Scheibenwisch-/waschanlage und Einstellung der Waschdüsen prüfen●●●●●
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
150
WARTUNG UND PFLEGE
