2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

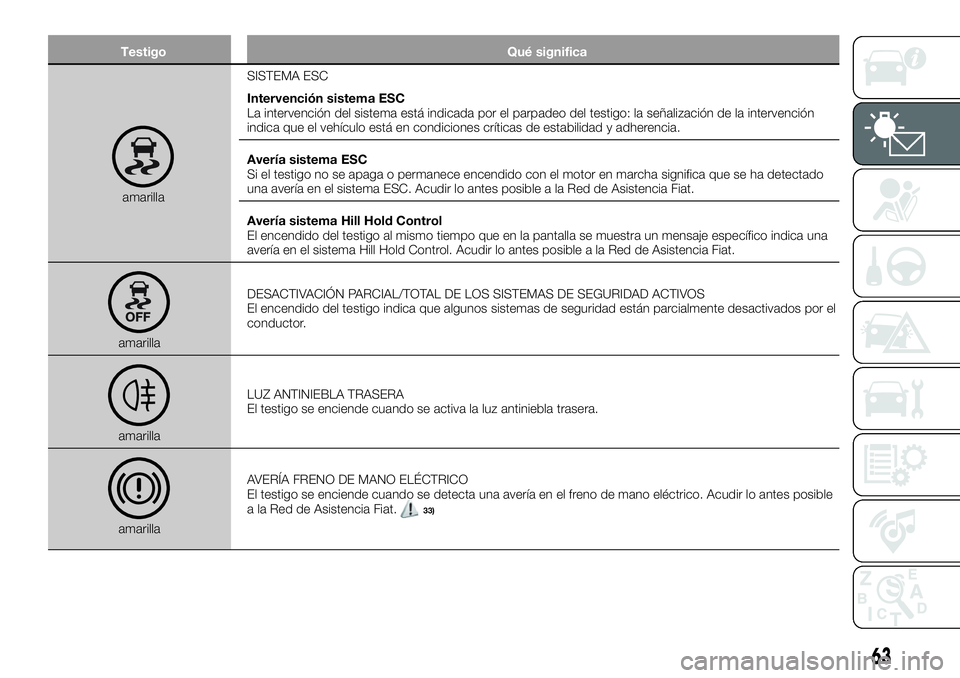

TestigoQué significa
amarillaSISTEMA ESC
Intervención sistema ESC
La intervención del sistema está indicada por el parpadeo del testigo: la señalización de la intervención
indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería sistema ESC
Si el testigo no se apaga o permanece encendido con el motor en marcha significa que se ha detectado
una avería en el sistema ESC. Acudir lo antes posible a la Red de Asistencia Fiat.
Avería sistema Hill Hold Control
El encendido del testigo al mismo tiempo que en la pantalla se muestra un mensaje específico indica una
avería en el sistema Hill Hold Control. Acudir lo antes posible a la Red de Asistencia Fiat.
amarilla
DESACTIVACIÓN PARCIAL/TOTAL DE LOS SISTEMAS DE SEGURIDAD ACTIVOS
El encendido del testigo indica que algunos sistemas de seguridad están parcialmente desactivados por el
conductor.
amarilla
LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
amarillaAVERÍA FRENO DE MANO ELÉCTRICO
El testigo se enciende cuando se detecta una avería en el freno de mano eléctrico. Acudir lo antes posible
a la Red de Asistencia Fiat.
33)
63

TestigoQué significa

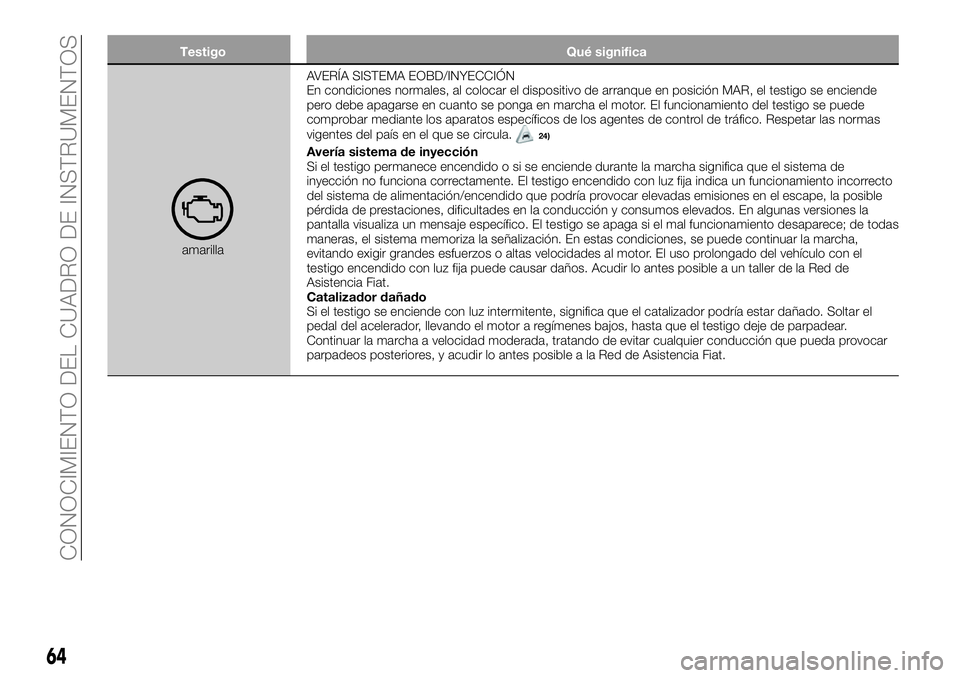

amarillaAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición MAR, el testigo se enciende
pero debe apagarse en cuanto se ponga en marcha el motor. El funcionamiento del testigo se puede
comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las normas
vigentes del país en el que se circula.
24)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de
inyección no funciona correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto
del sistema de alimentación/encendido que podría provocar elevadas emisiones en el escape, la posible
pérdida de prestaciones, dificultades en la conducción y consumos elevados. En algunas versiones la
pantalla visualiza un mensaje específico. El testigo se apaga si el mal funcionamiento desaparece; de todas
maneras, el sistema memoriza la señalización. En estas condiciones, se puede continuar la marcha,
evitando exigir grandes esfuerzos o altas velocidades al motor. El uso prolongado del vehículo con el
testigo encendido con luz fija puede causar daños. Acudir lo antes posible a un taller de la Red de
Asistencia Fiat.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado. Soltar el
pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear.
Continuar la marcha a velocidad moderada, tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a la Red de Asistencia Fiat.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

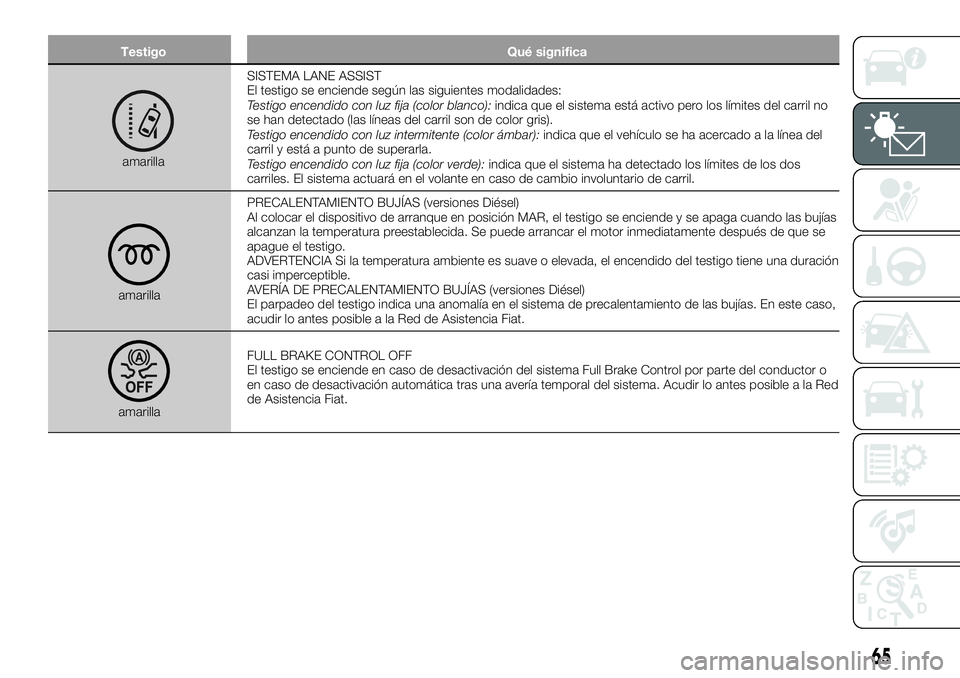

amarillaSISTEMA LANE ASSIST
El testigo se enciende según las siguientes modalidades:
Testigo encendido con luz fija (color blanco):
indica que el sistema está activo pero los límites del carril no
se han detectado (las líneas del carril son de color gris).
Testigo encendido con luz intermitente (color ámbar): indica que el vehículo se ha acercado a la línea del
carril y está a punto de superarla.
Testigo encendido con luz fija (color verde): indica que el sistema ha detectado los límites de los dos
carriles. El sistema actuará en el volante en caso de cambio involuntario de carril.
amarilla PRECALENTAMIENTO BUJÍAS (versiones Diésel)
Al colocar el dispositivo de arranque en posición MAR, el testigo se enciende y se apaga cuando las bujías
alcanzan la temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se
apague el testigo.
ADVERTENCIA Si la temperatura ambiente es suave o elevada, el encendido del testigo tiene una duración
casi imperceptible.
AVERÍA DE PRECALENTAMIENTO BUJÍAS (versiones Diésel)
El parpadeo del testigo indica una anomalía en el sistema de precalentamiento de las bujías. En este caso,
acudir lo antes posible a la Red de Asistencia Fiat.
amarilla
FULL BRAKE CONTROL OFF
El testigo se enciende en caso de desactivación del sistema Full Brake Control por parte del conductor o
en caso de desactivación automática tras una avería temporal del sistema. Acudir lo antes posible a la Red
de Asistencia Fiat.
65

TestigoQué significa

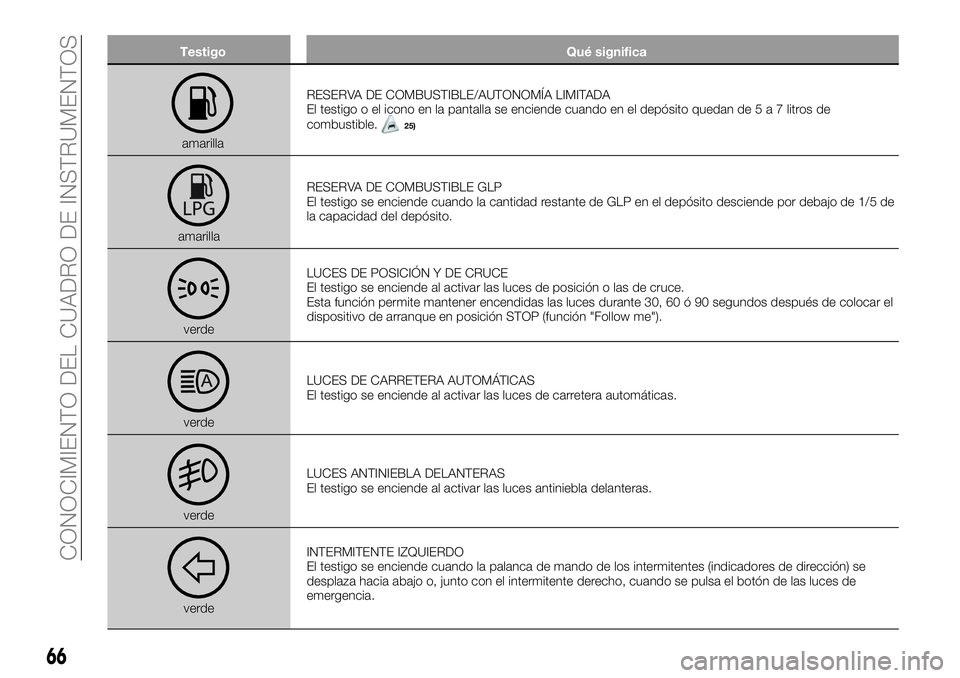

amarillaRESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo o el icono en la pantalla se enciende cuando en el depósito quedan de5a7litros de
combustible.
25)
amarilla RESERVA DE COMBUSTIBLE GLP
El testigo se enciende cuando la cantidad restante de GLP en el depósito desciende por debajo de 1/5 de
la capacidad del depósito.
verdeLUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Esta función permite mantener encendidas las luces durante 30, 60 ó 90 segundos después de colocar el
dispositivo de arranque en posición STOP (función "Follow me").
verde
LUCES DE CARRETERA AUTOMÁTICAS
El testigo se enciende al activar las luces de carretera automáticas.
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente derecho, cuando se pulsa el botón de las luces de
emergencia.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

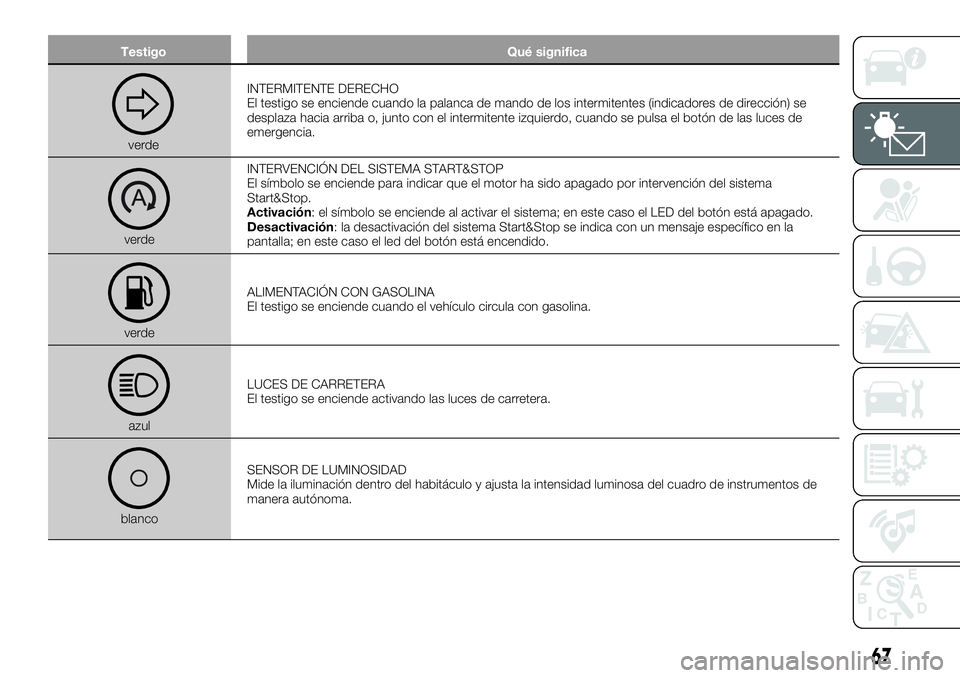

verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de
emergencia.
verde INTERVENCIÓN DEL SISTEMA START&STOP
El símbolo se enciende para indicar que el motor ha sido apagado por intervención del sistema
Start&Stop.
Activación: el símbolo se enciende al activar el sistema; en este caso el LED del botón está apagado.
Desactivación: la desactivación del sistema Start&Stop se indica con un mensaje específico en la
pantalla; en este caso el led del botón está encendido.
verde
ALIMENTACIÓN CON GASOLINA
El testigo se enciende cuando el vehículo circula con gasolina.
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de carretera.
blanco SENSOR DE LUMINOSIDAD
Mide la iluminación dentro del habitáculo y ajusta la intensidad luminosa del cuadro de instrumentos de
manera autónoma.
67

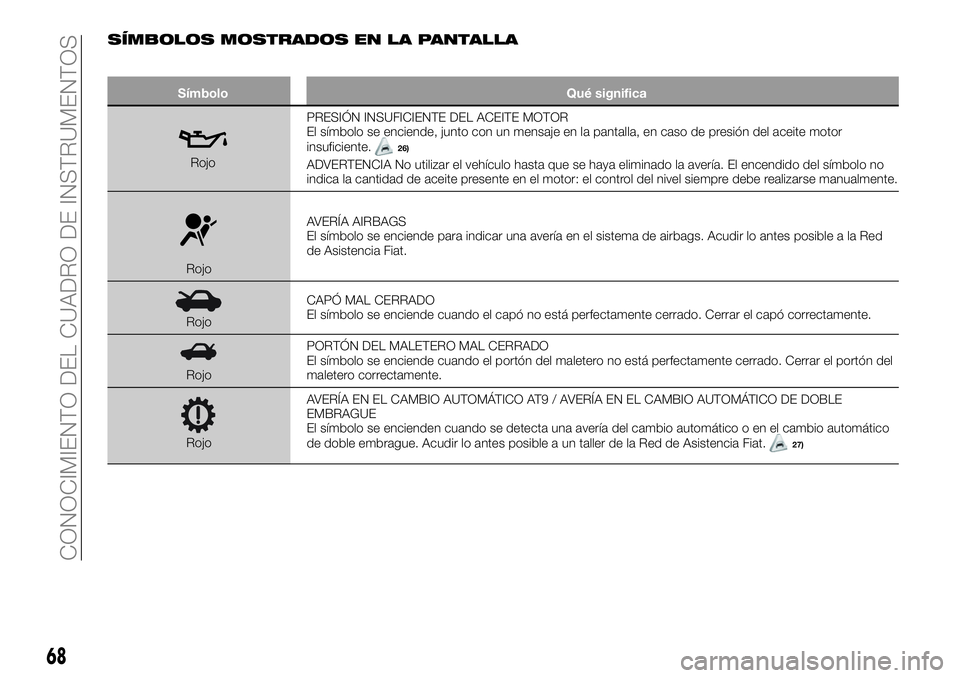

SÍMBOLOS MOSTRADOS EN LA PANTALLA
SímboloQué significa
RojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende, junto con un mensaje en la pantalla, en caso de presión del aceite motor
insuficiente.26)
ADVERTENCIA No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no
indica la cantidad de aceite presente en el motor: el control del nivel siempre debe realizarse manualmente.
Rojo AVERÍA AIRBAGS
El símbolo se enciende para indicar una avería en el sistema de airbags. Acudir lo antes posible a la Red
de Asistencia Fiat.
Rojo
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está perfectamente cerrado. Cerrar el capó correctamente.
RojoPORTÓN DEL MALETERO MAL CERRADO
El símbolo se enciende cuando el portón del maletero no está perfectamente cerrado. Cerrar el portón del
maletero correctamente.
RojoAVERÍA EN EL CAMBIO AUTOMÁTICO AT9 / AVERÍA EN EL CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE
El símbolo se encienden cuando se detecta una avería del cambio automático o en el cambio automático
de doble embrague. Acudir lo antes posible a un taller de la Red de Asistencia Fiat.27)
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

SímboloQué significa

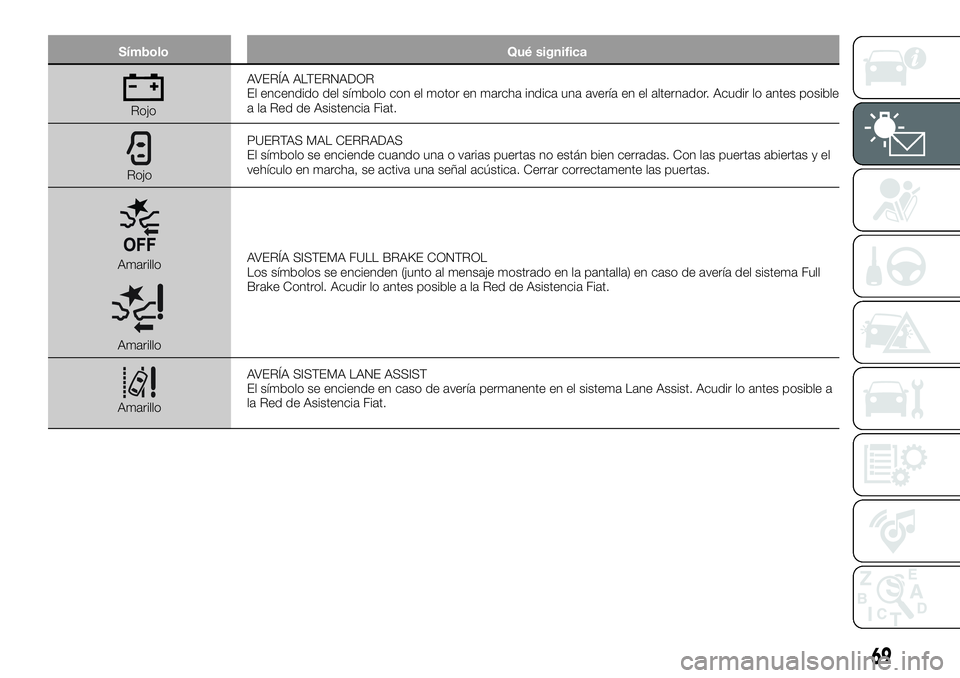

RojoAVERÍA ALTERNADOR
El encendido del símbolo con el motor en marcha indica una avería en el alternador. Acudir lo antes posible
a la Red de Asistencia Fiat.
Rojo PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con las puertas abiertas y el
vehículo en marcha, se activa una señal acústica. Cerrar correctamente las puertas.
Amarillo
Amarillo AVERÍA SISTEMA FULL BRAKE CONTROL
Los símbolos se encienden (junto al mensaje mostrado en la pantalla) en caso de avería del sistema Full
Brake Control. Acudir lo antes posible a la Red de Asistencia Fiat.
Amarillo
AVERÍA SISTEMA LANE ASSIST
El símbolo se enciende en caso de avería permanente en el sistema Lane Assist. Acudir lo antes posible a
la Red de Asistencia Fiat.
69

SímboloQué significa

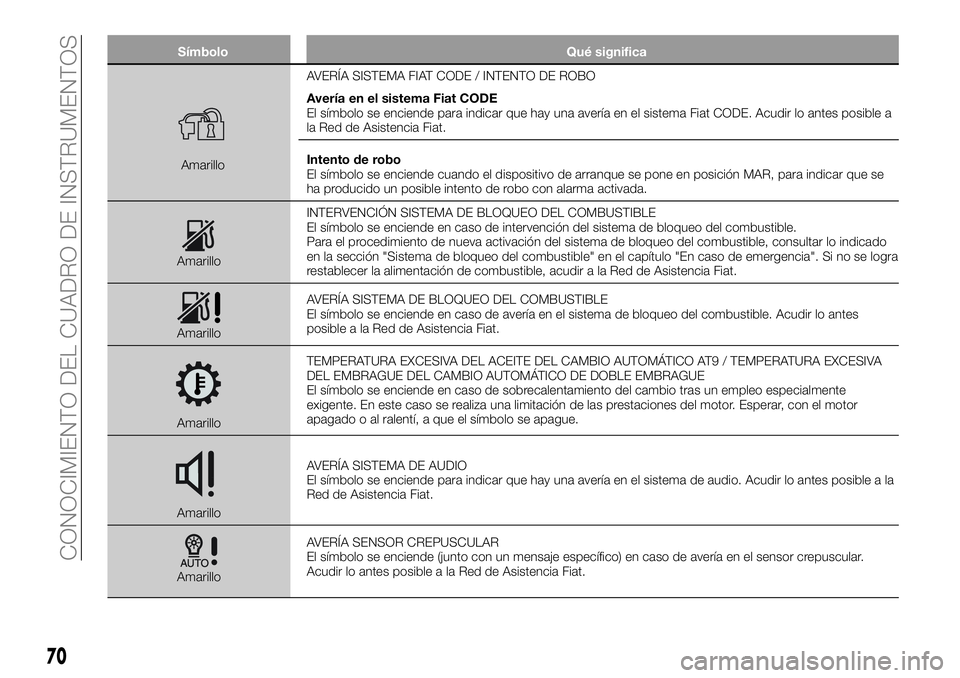

AmarilloAVERÍA SISTEMA FIAT CODE / INTENTO DE ROBO
Avería en el sistema Fiat CODE
El símbolo se enciende para indicar que hay una avería en el sistema Fiat CODE. Acudir lo antes posible a
la Red de Asistencia Fiat.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición MAR, para indicar que se
ha producido un posible intento de robo con alarma activada.
Amarillo
INTERVENCIÓN SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de intervención del sistema de bloqueo del combustible.
Para el procedimiento de nueva activación del sistema de bloqueo del combustible, consultar lo indicado
en la sección "Sistema de bloqueo del combustible" en el capítulo "En caso de emergencia". Si no se logra
restablecer la alimentación de combustible, acudir a la Red de Asistencia Fiat.
Amarillo
AVERÍA SISTEMA DE BLOQUEO DEL COMBUSTIBLE
El símbolo se enciende en caso de avería en el sistema de bloqueo del combustible. Acudir lo antes
posible a la Red de Asistencia Fiat.
AmarilloTEMPERATURA EXCESIVA DEL ACEITE DEL CAMBIO AUTOMÁTICO AT9 / TEMPERATURA EXCESIVA
DEL EMBRAGUE DEL CAMBIO AUTOMÁTICO DE DOBLE EMBRAGUE
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente
exigente. En este caso se realiza una limitación de las prestaciones del motor. Esperar, con el motor
apagado o al ralentí, a que el símbolo se apague.
Amarillo
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio. Acudir lo antes posible a la
Red de Asistencia Fiat.
Amarillo
AVERÍA SENSOR CREPUSCULAR
El símbolo se enciende (junto con un mensaje específico) en caso de avería en el sensor crepuscular.
Acudir lo antes posible a la Red de Asistencia Fiat.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
