2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

ADVERTENCIA
65)Para el buen funcionamiento del
sistema, es indispensable que los sensores
estén siempre libres de barro, suciedad,
nieve o hielo. Durante la limpieza de los
sensores, prestar mucha atención para no
rayarlos o dañarlos; evitar el uso de paños
secos, ásperos o duros. Los sensores se
deben lavar con agua limpia y, si fuera
necesario, añadiendo detergente para
automóviles. En las estaciones de lavado
que utilicen pulverizadores de vapor de
agua o a alta presión, limpiar rápidamente
los sensores manteniendo la boca a más
de 10 cm de distancia.
66) En caso de actuaciones en el
parachoques en la zona de los sensores,
acudir a la Red de Asistencia Fiat. De
hecho, las intervenciones en el
parachoques realizadas incorrectamente
podrían alterar el funcionamiento de los
sensores de aparcamiento.
67) Si se desea pintar el parachoques o
retocar la pintura en la zona de los
sensores, acudir exclusivamente a la Red
de Asistencia Fiat. Si no se pinta
correctamente podría verse afectado el
funcionamiento de los sensores de
aparcamiento.
68) Los sensores podrían proporcionar una
indicación falsa interpretando la bola del
gancho de remolque y su anclaje como un
obstáculo detectado en la zona trasera del
vehículo.

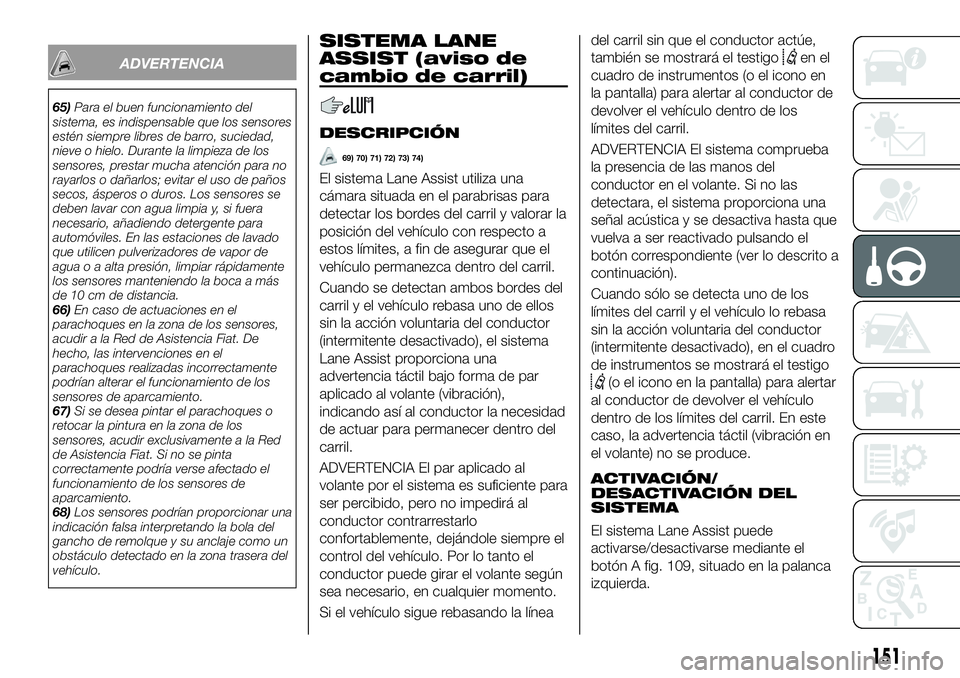

SISTEMA LANE
ASSIST (aviso de
cambio de carril)
DESCRIPCIÓN
69) 70) 71) 72) 73) 74)
El sistema Lane Assist utiliza una
cámara situada en el parabrisas para
detectar los bordes del carril y valorar la
posición del vehículo con respecto a
estos límites, a fin de asegurar que el
vehículo permanezca dentro del carril.
Cuando se detectan ambos bordes del
carril y el vehículo rebasa uno de ellos
sin la acción voluntaria del conductor
(intermitente desactivado), el sistema
Lane Assist proporciona una
advertencia táctil bajo forma de par
aplicado al volante (vibración),
indicando así al conductor la necesidad
de actuar para permanecer dentro del
carril.
ADVERTENCIA El par aplicado al
volante por el sistema es suficiente para
ser percibido, pero no impedirá al
conductor contrarrestarlo
confortablemente, dejándole siempre el
control del vehículo. Por lo tanto el
conductor puede girar el volante según
sea necesario, en cualquier momento.
Si el vehículo sigue rebasando la línea del carril sin que el conductor actúe,
también se mostrará el testigo
en el
cuadro de instrumentos (o el icono en
la pantalla) para alertar al conductor de
devolver el vehículo dentro de los
límites del carril.
ADVERTENCIA El sistema comprueba
la presencia de las manos del
conductor en el volante. Si no las
detectara, el sistema proporciona una
señal acústica y se desactiva hasta que
vuelva a ser reactivado pulsando el
botón correspondiente (ver lo descrito a
continuación).
Cuando sólo se detecta uno de los
límites del carril y el vehículo lo rebasa
sin la acción voluntaria del conductor
(intermitente desactivado), en el cuadro
de instrumentos se mostrará el testigo
(o el icono en la pantalla) para alertar
al conductor de devolver el vehículo
dentro de los límites del carril. En este
caso, la advertencia táctil (vibración en
el volante) no se produce.
ACTIVACIÓN/
DESACTIVACIÓN DEL
SISTEMA

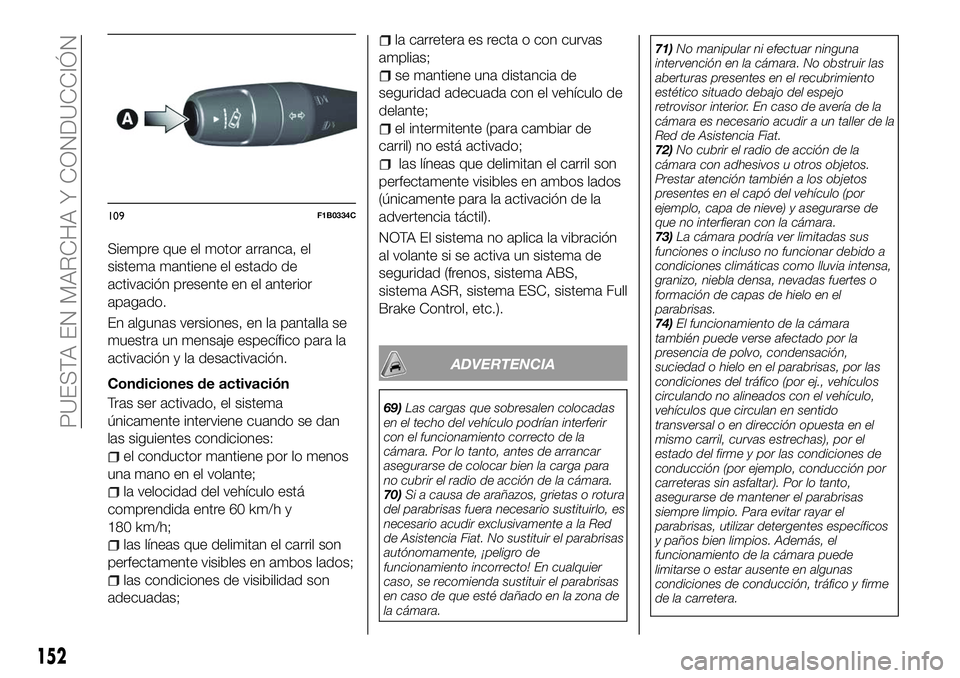

El sistema Lane Assist puede
activarse/desactivarse mediante el
botón A fig. 109, situado en la palanca
izquierda.
151

Siempre que el motor arranca, el
sistema mantiene el estado de
activación presente en el anterior
apagado.
En algunas versiones, en la pantalla se
muestra un mensaje específico para la
activación y la desactivación.
Condiciones de activación
Tras ser activado, el sistema
únicamente interviene cuando se dan
las siguientes condiciones:
el conductor mantiene por lo menos
una mano en el volante;
la velocidad del vehículo está
comprendida entre 60 km/h y
180 km/h;
las líneas que delimitan el carril son
perfectamente visibles en ambos lados;
las condiciones de visibilidad son
adecuadas;
la carretera es recta o con curvas
amplias;
se mantiene una distancia de
seguridad adecuada con el vehículo de
delante;
el intermitente (para cambiar de
carril) no está activado;
las líneas que delimitan el carril son
perfectamente visibles en ambos lados
(únicamente para la activación de la
advertencia táctil).
NOTA El sistema no aplica la vibración
al volante si se activa un sistema de
seguridad (frenos, sistema ABS,
sistema ASR, sistema ESC, sistema Full
Brake Control, etc.).
ADVERTENCIA
69) Las cargas que sobresalen colocadas
en el techo del vehículo podrían interferir
con el funcionamiento correcto de la
cámara. Por lo tanto, antes de arrancar
asegurarse de colocar bien la carga para
no cubrir el radio de acción de la cámara.
70) Si a causa de arañazos, grietas o rotura
del parabrisas fuera necesario sustituirlo, es
necesario acudir exclusivamente a la Red
de Asistencia Fiat. No sustituir el parabrisas
autónomamente, ¡peligro de
funcionamiento incorrecto! En cualquier
caso, se recomienda sustituir el parabrisas
en caso de que esté dañado en la zona de
la cámara. 71)
No manipular ni efectuar ninguna
intervención en la cámara. No obstruir las
aberturas presentes en el recubrimiento
estético situado debajo del espejo
retrovisor interior. En caso de avería de la
cámara es necesario acudir a un taller de la
Red de Asistencia Fiat.
72) No cubrir el radio de acción de la
cámara con adhesivos u otros objetos.
Prestar atención también a los objetos
presentes en el capó del vehículo (por
ejemplo, capa de nieve) y asegurarse de
que no interfieran con la cámara.
73) La cámara podría ver limitadas sus
funciones o incluso no funcionar debido a
condiciones climáticas como lluvia intensa,
granizo, niebla densa, nevadas fuertes o
formación de capas de hielo en el
parabrisas.
74) El funcionamiento de la cámara
también puede verse afectado por la
presencia de polvo, condensación,
suciedad o hielo en el parabrisas, por las
condiciones del tráfico (por ej., vehículos
circulando no alineados con el vehículo,
vehículos que circulan en sentido
transversal o en dirección opuesta en el
mismo carril, curvas estrechas), por el
estado del firme y por las condiciones de
conducción (por ejemplo, conducción por
carreteras sin asfaltar). Por lo tanto,
asegurarse de mantener el parabrisas
siempre limpio. Para evitar rayar el
parabrisas, utilizar detergentes específicos
y paños bien limpios. Además, el
funcionamiento de la cámara puede
limitarse o estar ausente en algunas
condiciones de conducción, tráfico y firme
de la carretera.
109F1B0334C
152
PUESTA EN MARCHA Y CONDUCCIÓN

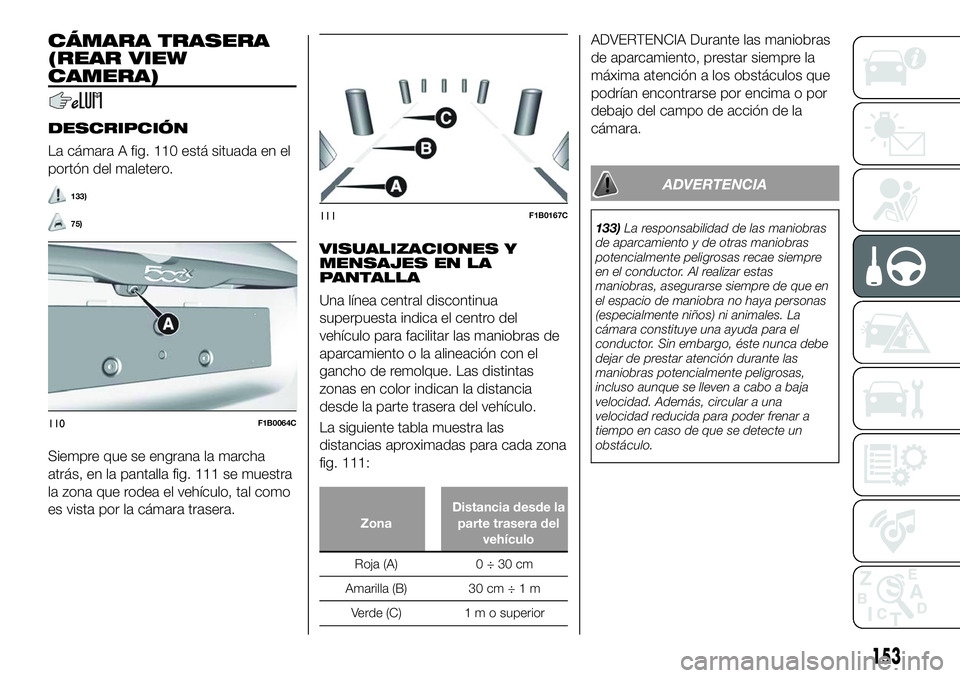

CÁMARA TRASERA
(REAR VIEW
CAMERA)
DESCRIPCIÓN
La cámara A fig. 110 está situada en el
portón del maletero.
133)
75)
Siempre que se engrana la marcha
atrás, en la pantalla fig. 111 se muestra
la zona que rodea el vehículo, tal como
es vista por la cámara trasera.
VISUALIZACIONES Y
MENSAJES EN LA
PANTALLA
Una línea central discontinua
superpuesta indica el centro del
vehículo para facilitar las maniobras de
aparcamiento o la alineación con el
gancho de remolque. Las distintas
zonas en color indican la distancia
desde la parte trasera del vehículo.
La siguiente tabla muestra las
distancias aproximadas para cada zona
fig. 111:
ZonaDistancia desde la
parte trasera del vehículo
Roja (A) 0 ÷ 30 cm
Amarilla
(B) 30 cm÷1m
Verde (C) 1 m o superior
ADVERTENCIA Durante las maniobras
de aparcamiento, prestar siempre la
máxima atención a los obstáculos que
podrían encontrarse por encima o por
debajo del campo de acción de la
cámara.
ADVERTENCIA
133) La responsabilidad de las maniobras
de aparcamiento y de otras maniobras
potencialmente peligrosas recae siempre
en el conductor. Al realizar estas
maniobras, asegurarse siempre de que en
el espacio de maniobra no haya personas
(especialmente niños) ni animales. La
cámara constituye una ayuda para el
conductor. Sin embargo, éste nunca debe
dejar de prestar atención durante las
maniobras potencialmente peligrosas,
incluso aunque se lleven a cabo a baja
velocidad. Además, circular a una
velocidad reducida para poder frenar a
tiempo en caso de que se detecte un
obstáculo.
110F1B0064C
111F1B0167C
153

ADVERTENCIA
75)Para un funcionamiento correcto es
indispensable que la cámara esté siempre
limpia de barro, suciedad, nieve o hielo. Al
limpiar la cámara, tener mucho cuidado
para no rayarla ni dañarla; evitar el uso de
paños secos, ásperos o duros. La cámara
debe lavarse con agua limpia y, si fuera
necesario, añadiendo detergente para
automóviles. En las estaciones de lavado
que utilicen pulverizadores de vapor de
agua o de alta presión, limpiar rápidamente
los sensores manteniendo la boca a más
de 10 cm de distancia. Además, no pegar
adhesivos en la cámara.

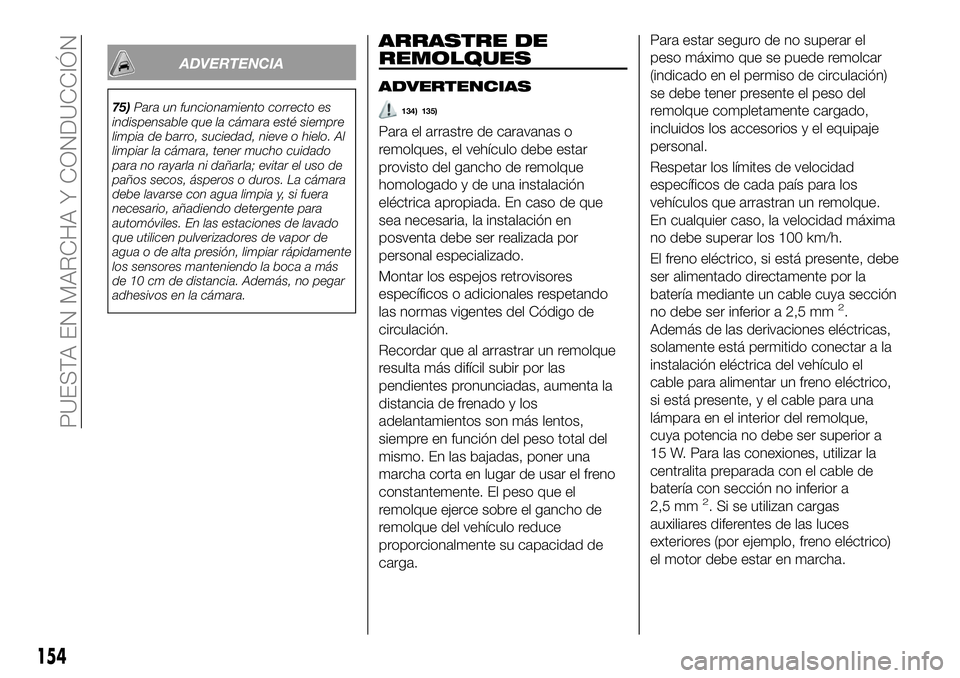

ARRASTRE DE
REMOLQUES
ADVERTENCIAS
134) 135)
Para el arrastre de caravanas o
remolques, el vehículo debe estar
provisto del gancho de remolque
homologado y de una instalación
eléctrica apropiada. En caso de que
sea necesaria, la instalación en
posventa debe ser realizada por
personal especializado.
Montar los espejos retrovisores
específicos o adicionales respetando
las normas vigentes del Código de
circulación.
Recordar que al arrastrar un remolque
resulta más difícil subir por las
pendientes pronunciadas, aumenta la
distancia de frenado y los
adelantamientos son más lentos,
siempre en función del peso total del
mismo. En las bajadas, poner una
marcha corta en lugar de usar el freno
constantemente. El peso que el
remolque ejerce sobre el gancho de
remolque del vehículo reduce
proporcionalmente su capacidad de
carga. Para estar seguro de no superar el
peso máximo que se puede remolcar
(indicado en el permiso de circulación)
se debe tener presente el peso del
remolque completamente cargado,
incluidos los accesorios y el equipaje
personal.
Respetar los límites de velocidad
específicos de cada país para los
vehículos que arrastran un remolque.
En cualquier caso, la velocidad máxima
no debe superar los 100 km/h.
El freno eléctrico, si está presente, debe
ser alimentado directamente por la
batería mediante un cable cuya sección
no debe ser inferior a 2,5 mm
2.
Además de las derivaciones eléctricas,
solamente está permitido conectar a la
instalación eléctrica del vehículo el
cable para alimentar un freno eléctrico,
si está presente, y el cable para una
lámpara en el interior del remolque,
cuya potencia no debe ser superior a
15 W. Para las conexiones, utilizar la
centralita preparada con el cable de
batería con sección no inferior a
2,5 mm
2. Si se utilizan cargas
auxiliares diferentes de las luces
exteriores (por ejemplo, freno eléctrico)
el motor debe estar en marcha.
154
PUESTA EN MARCHA Y CONDUCCIÓN

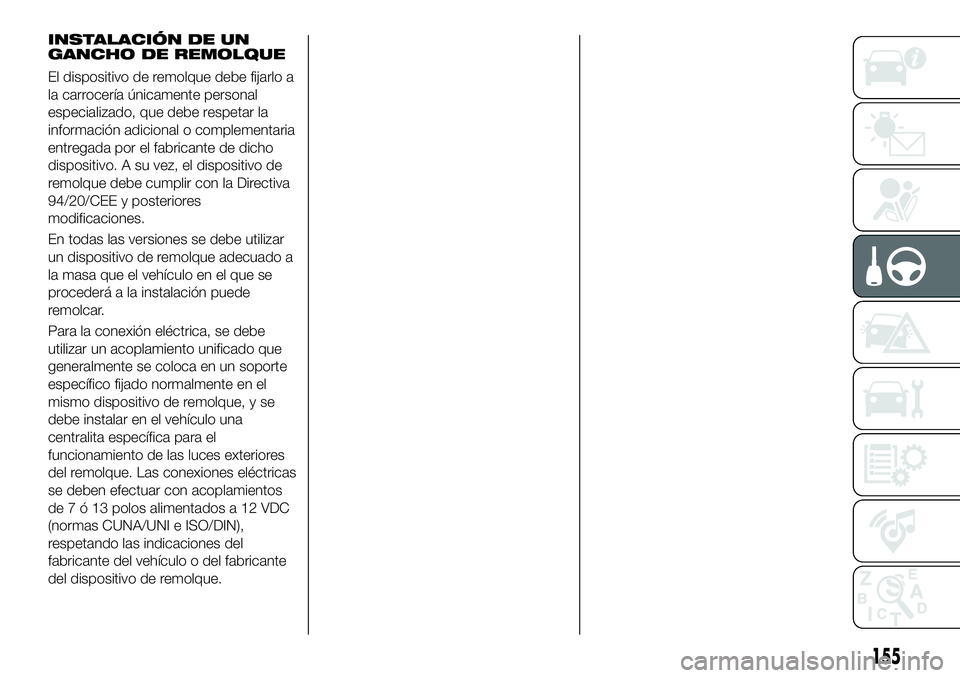

INSTALACIÓN DE UN
GANCHO DE REMOLQUE
El dispositivo de remolque debe fijarlo a
la carrocería únicamente personal
especializado, que debe respetar la
información adicional o complementaria
entregada por el fabricante de dicho
dispositivo. A su vez, el dispositivo de
remolque debe cumplir con la Directiva
94/20/CEE y posteriores
modificaciones.
En todas las versiones se debe utilizar
un dispositivo de remolque adecuado a
la masa que el vehículo en el que se
procederá a la instalación puede
remolcar.
Para la conexión eléctrica, se debe
utilizar un acoplamiento unificado que
generalmente se coloca en un soporte
específico fijado normalmente en el
mismo dispositivo de remolque, y se
debe instalar en el vehículo una
centralita específica para el
funcionamiento de las luces exteriores
del remolque. Las conexiones eléctricas
se deben efectuar con acoplamientos
de7ó13polos alimentados a 12 VDC
(normas CUNA/UNI e ISO/DIN),
respetando las indicaciones del
fabricante del vehículo o del fabricante
del dispositivo de remolque.
155

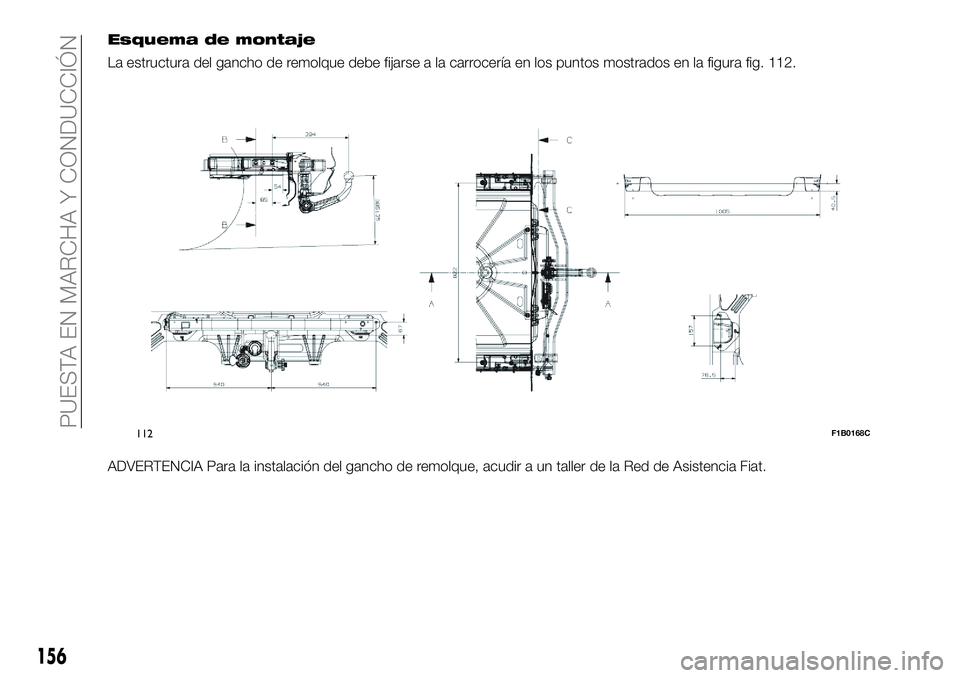

Esquema de montaje
La estructura del gancho de remolque debe fijarse a la carrocería en los puntos mostrados en la figura fig. 112.
ADVERTENCIA Para la instalación del gancho de remolque, acudir a un taller de la Red de Asistencia Fiat.
112F1B0168C
156
PUESTA EN MARCHA Y CONDUCCIÓN

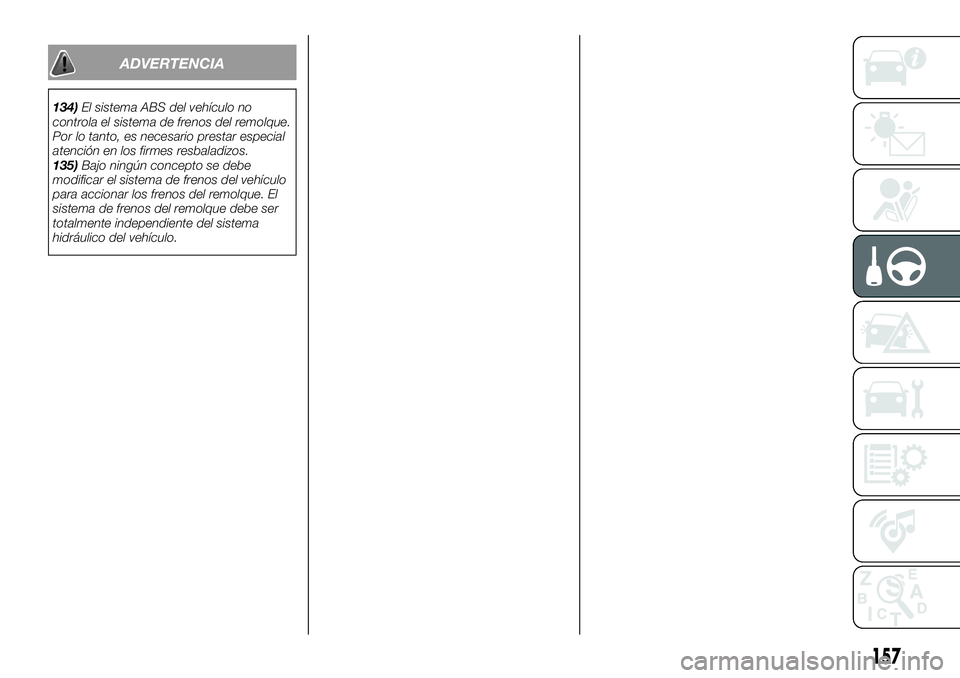

ADVERTENCIA
134)El sistema ABS del vehículo no
controla el sistema de frenos del remolque.
Por lo tanto, es necesario prestar especial
atención en los firmes resbaladizos.
135) Bajo ningún concepto se debe
modificar el sistema de frenos del vehículo
para accionar los frenos del remolque. El
sistema de frenos del remolque debe ser
totalmente independiente del sistema
hidráulico del vehículo.
157

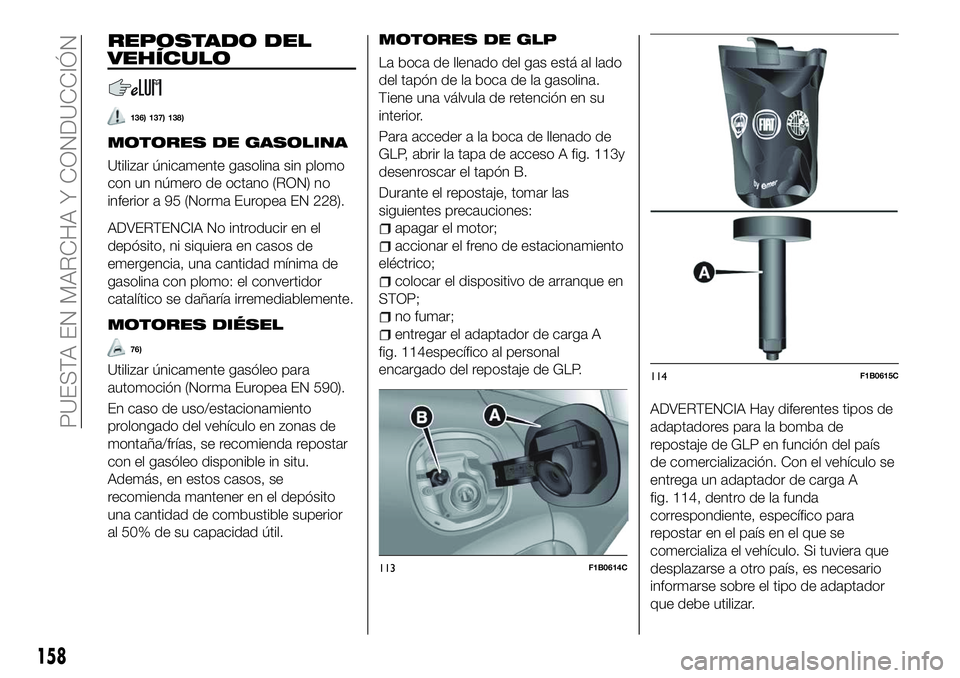

REPOSTADO DEL
VEHÍCULO
136) 137) 138)
MOTORES DE GASOLINA
Utilizar únicamente gasolina sin plomo
con un número de octano (RON) no
inferior a 95 (Norma Europea EN 228).
ADVERTENCIA No introducir en el
depósito, ni siquiera en casos de
emergencia, una cantidad mínima de
gasolina con plomo: el convertidor
catalítico se dañaría irremediablemente.
MOTORES DIÉSEL
76)
Utilizar únicamente gasóleo para
automoción (Norma Europea EN 590).
En caso de uso/estacionamiento
prolongado del vehículo en zonas de
montaña/frías, se recomienda repostar
con el gasóleo disponible in situ.
Además, en estos casos, se
recomienda mantener en el depósito
una cantidad de combustible superior
al 50% de su capacidad útil.
MOTORES DE GLP
La boca de llenado del gas está al lado
del tapón de la boca de la gasolina.
Tiene una válvula de retención en su
interior.
Para acceder a la boca de llenado de
GLP, abrir la tapa de acceso A fig. 113y
desenroscar el tapón B.
Durante el repostaje, tomar las
siguientes precauciones:
apagar el motor;
accionar el freno de estacionamiento
eléctrico;
colocar el dispositivo de arranque en
STOP;
no fumar;
entregar el adaptador de carga A
fig. 114específico al personal
encargado del repostaje de GLP.
ADVERTENCIA Hay diferentes tipos de
adaptadores para la bomba de
repostaje de GLP en función del país
de comercialización. Con el vehículo se
entrega un adaptador de carga A
fig. 114, dentro de la funda
correspondiente, específico para
repostar en el país en el que se
comercializa el vehículo. Si tuviera que
desplazarse a otro país, es necesario
informarse sobre el tipo de adaptador
que debe utilizar.
113F1B0614C
114F1B0615C
158
PUESTA EN MARCHA Y CONDUCCIÓN
