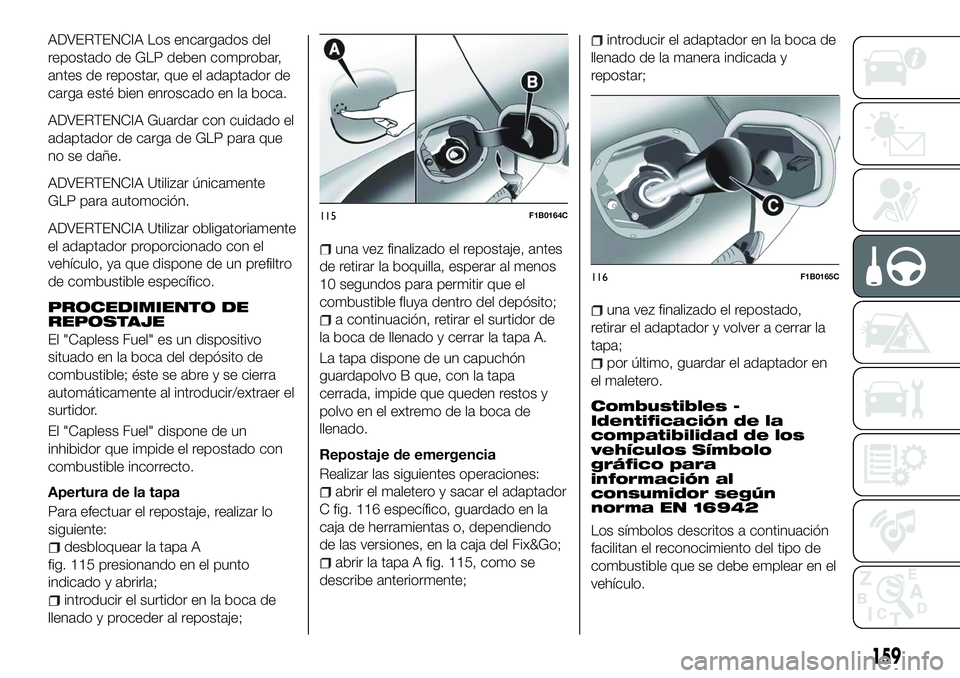

ADVERTENCIA Los encargados del
repostado de GLP deben comprobar,
antes de repostar, que el adaptador de
carga esté bien enroscado en la boca.
ADVERTENCIA Guardar con cuidado el
adaptador de carga de GLP para que
no se dañe.
ADVERTENCIA Utilizar únicamente
GLP para automoción.
ADVERTENCIA Utilizar obligatoriamente
el adaptador proporcionado con el
vehículo, ya que dispone de un prefiltro
de combustible específico.
PROCEDIMIENTO DE
REPOSTAJE
El "Capless Fuel" es un dispositivo
situado en la boca del depósito de
combustible; éste se abre y se cierra
automáticamente al introducir/extraer el
surtidor.
El "Capless Fuel" dispone de un
inhibidor que impide el repostado con
combustible incorrecto.
Apertura de la tapa
Para efectuar el repostaje, realizar lo
siguiente:
desbloquear la tapa A
fig. 115 presionando en el punto
indicado y abrirla;
introducir el surtidor en la boca de
llenado y proceder al repostaje;
una vez finalizado el repostaje, antes
de retirar la boquilla, esperar al menos
10 segundos para permitir que el
combustible fluya dentro del depósito;
a continuación, retirar el surtidor de
la boca de llenado y cerrar la tapa A.
La tapa dispone de un capuchón
guardapolvo B que, con la tapa
cerrada, impide que queden restos y
polvo en el extremo de la boca de
llenado.
Repostaje de emergencia
Realizar las siguientes operaciones:
abrir el maletero y sacar el adaptador
C fig. 116 específico, guardado en la
caja de herramientas o, dependiendo
de las versiones, en la caja del Fix&Go;
abrir la tapa A fig. 115, como se
describe anteriormente;
introducir el adaptador en la boca de
llenado de la manera indicada y
repostar;
una vez finalizado el repostado,
retirar el adaptador y volver a cerrar la
tapa;
por último, guardar el adaptador en
el maletero.
Combustibles -
Identificación de la
compatibilidad de los
vehículos Símbolo
gráfico para
información al
consumidor según
norma EN 16942
Los símbolos descritos a continuación
facilitan el reconocimiento del tipo de
combustible que se debe emplear en el
vehículo.
115F1B0164C
116F1B0165C
159

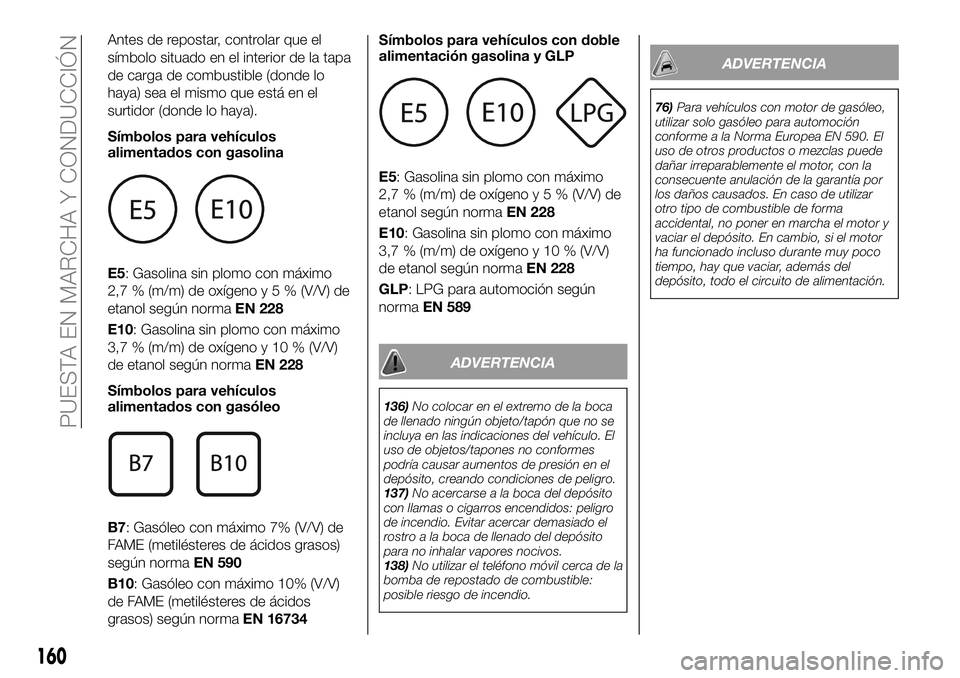

Antes de repostar, controlar que el
símbolo situado en el interior de la tapa
de carga de combustible (donde lo
haya) sea el mismo que está en el
surtidor (donde lo haya).
Símbolos para vehículos
alimentados con gasolina
E5: Gasolina sin plomo con máximo
2,7 % (m/m) de oxígenoy5%(V/V) de
etanol según norma EN 228
E10: Gasolina sin plomo con máximo
3,7 % (m/m) de oxígeno y 10 % (V/V)
de etanol según norma EN 228
Símbolos para vehículos
alimentados con gasóleo
B7: Gasóleo con máximo 7% (V/V) de
FAME (metilésteres de ácidos grasos)
según norma EN 590
B10: Gasóleo con máximo 10% (V/V)
de FAME (metilésteres de ácidos
grasos) según norma EN 16734 Símbolos para vehículos con doble
alimentación gasolina y GLP
E5: Gasolina sin plomo con máximo
2,7 % (m/m) de oxígenoy5%(V/V) de
etanol según norma EN 228
E10: Gasolina sin plomo con máximo
3,7 % (m/m) de oxígeno y 10 % (V/V)
de etanol según norma EN 228
GLP: LPG para automoción según
norma EN 589
ADVERTENCIA
136)No colocar en el extremo de la boca
de llenado ningún objeto/tapón que no se
incluya en las indicaciones del vehículo. El
uso de objetos/tapones no conformes
podría causar aumentos de presión en el
depósito, creando condiciones de peligro.
137) No acercarse a la boca del depósito
con llamas o cigarros encendidos: peligro
de incendio. Evitar acercar demasiado el
rostro a la boca de llenado del depósito
para no inhalar vapores nocivos.
138) No utilizar el teléfono móvil cerca de la
bomba de repostado de combustible:
posible riesgo de incendio.
ADVERTENCIA
76) Para vehículos con motor de gasóleo,
utilizar solo gasóleo para automoción
conforme a la Norma Europea EN 590. El
uso de otros productos o mezclas puede
dañar irreparablemente el motor, con la
consecuente anulación de la garantía por
los daños causados. En caso de utilizar
otro tipo de combustible de forma
accidental, no poner en marcha el motor y
vaciar el depósito. En cambio, si el motor
ha funcionado incluso durante muy poco
tiempo, hay que vaciar, además del
depósito, todo el circuito de alimentación.
160
PUESTA EN MARCHA Y CONDUCCIÓN

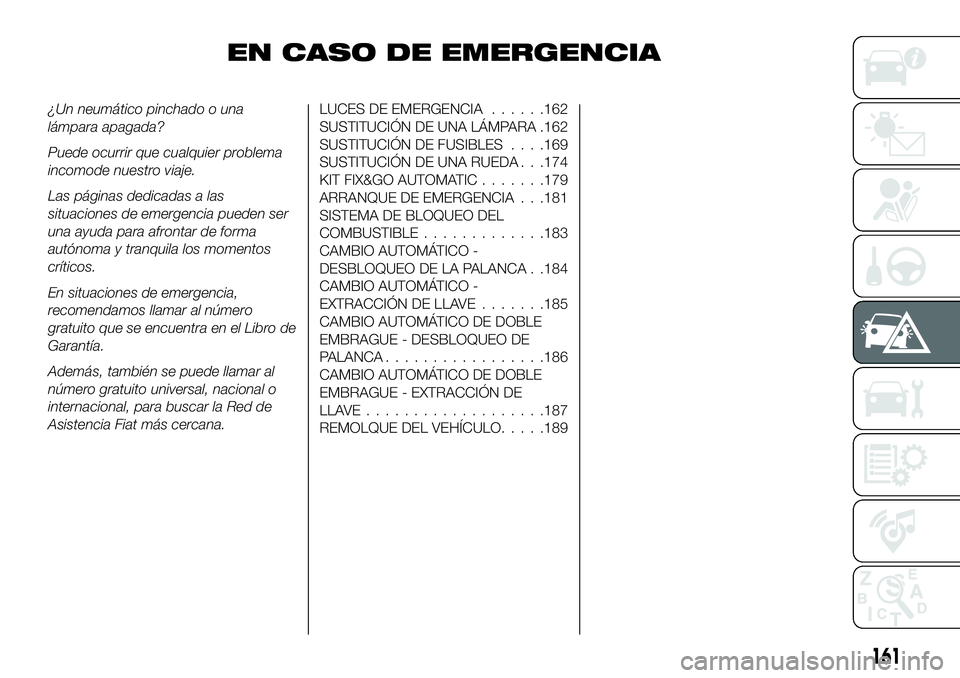

EN CASO DE EMERGENCIA
¿Un neumático pinchado o una
lámpara apagada?
Puede ocurrir que cualquier problema
incomode nuestro viaje.
Las páginas dedicadas a las
situaciones de emergencia pueden ser
una ayuda para afrontar de forma
autónoma y tranquila los momentos
críticos.
En situaciones de emergencia,
recomendamos llamar al número
gratuito que se encuentra en el Libro de
Garantía.
Además, también se puede llamar al
número gratuito universal, nacional o
internacional, para buscar la Red de
Asistencia Fiat más cercana.LUCES DE EMERGENCIA......162
SUSTITUCIÓN DE UNA LÁMPARA .162
SUSTITUCIÓN DE FUSIBLES . . . .169
SUSTITUCIÓN DE UNA RUEDA . . .174
KIT FIX&GO AUTOMATIC .......179
ARRANQUE DE EMERGENCIA . . .181
SISTEMA DE BLOQUEO DEL
COMBUSTIBLE .............183
CAMBIO AUTOMÁTICO -
DESBLOQUEO DE LA PALANCA . .184
CAMBIO AUTOMÁTICO -
EXTRACCIÓN DE LLAVE .......185
CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE - DESBLOQUEO DE
PALANCA .................186
CAMBIO AUTOMÁTICO DE DOBLE
EMBRAGUE - EXTRACCIÓN DE
LLAVE...................187
REMOLQUE DEL VEHÍCULO .....189
161

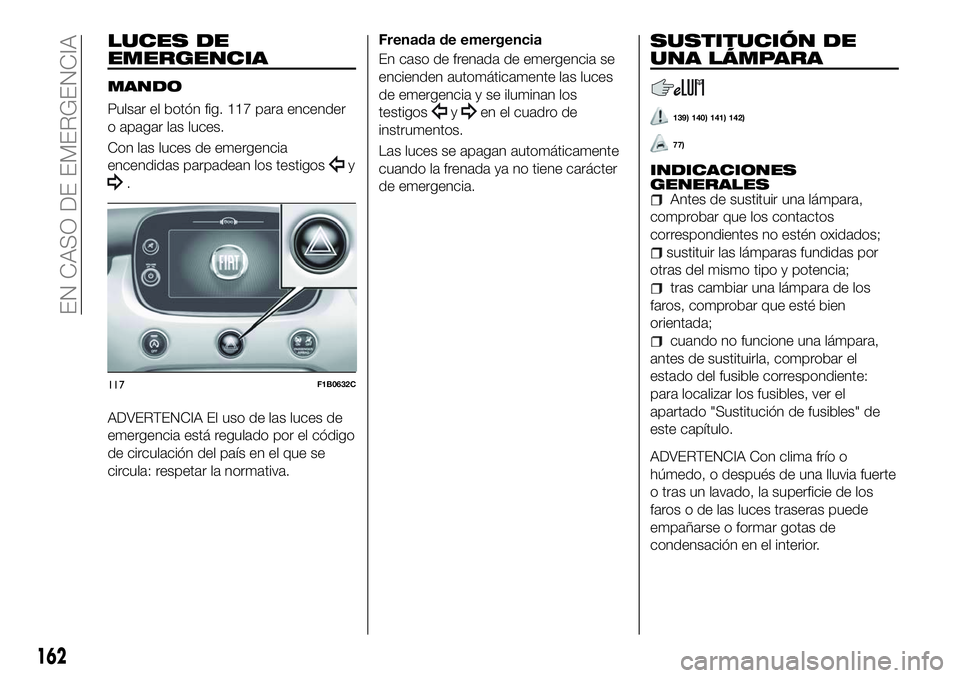

LUCES DE
EMERGENCIA
MANDO
Pulsar el botón fig. 117 para encender
o apagar las luces.
Con las luces de emergencia
encendidas parpadean los testigos
y
.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se
circula: respetar la normativa.
Frenada de emergencia
En caso de frenada de emergencia se
encienden automáticamente las luces
de emergencia y se iluminan los
testigos
yen el cuadro de
instrumentos.
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter
de emergencia.
SUSTITUCIÓN DE
UNA LÁMPARA
139) 140) 141) 142)
77)
INDICACIONES
GENERALES
Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
tras cambiar una lámpara de los
faros, comprobar que esté bien
orientada;
cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado "Sustitución de fusibles" de
este capítulo.
ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse o formar gotas de
condensación en el interior.
117F1B0632C
162
EN CASO DE EMERGENCIA

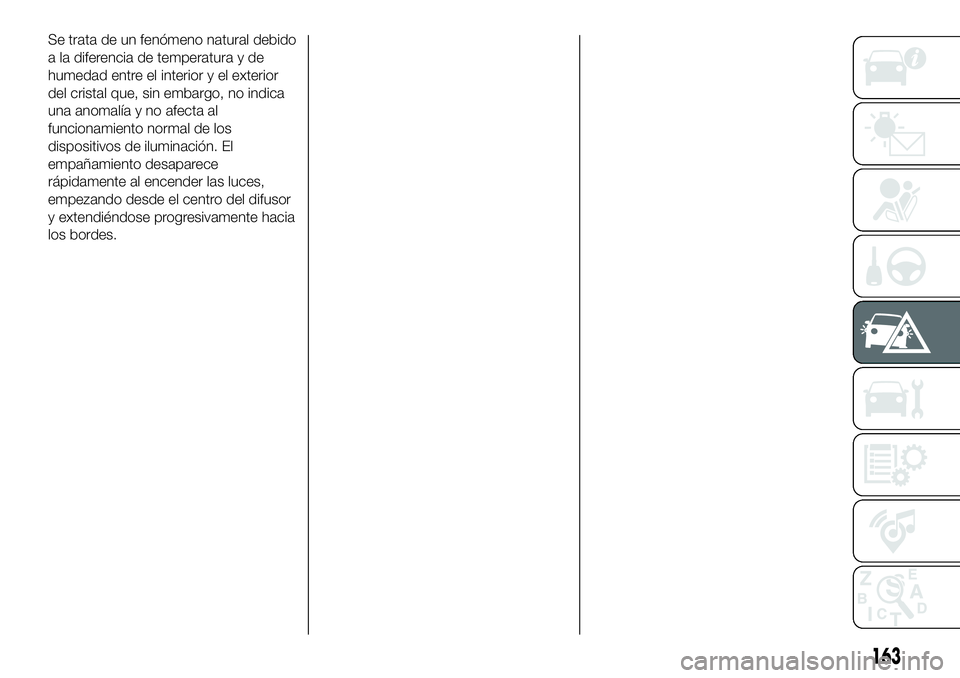

Se trata de un fenómeno natural debido
a la diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente hacia
los bordes.
163

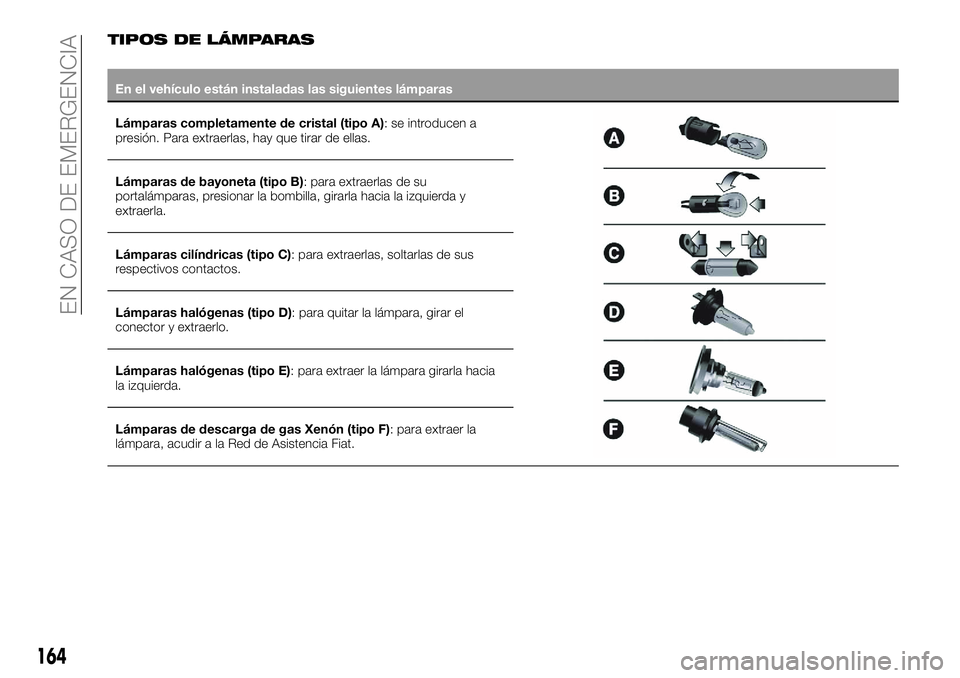

TIPOS DE LÁMPARAS
En el vehículo están instaladas las siguientes lámparas
Lámparas completamente de cristal (tipo A):
se introducen a
presión. Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta (tipo B): para extraerlas de su
portalámparas, presionar la bombilla, girarla hacia la izquierda y
extraerla.
Lámparas cilíndricas (tipo C): para extraerlas, soltarlas de sus
respectivos contactos.
Lámparas halógenas (tipo D): para quitar la lámpara, girar el
conector y extraerlo.
Lámparas halógenas (tipo E): para extraer la lámpara girarla hacia
la izquierda.
Lámparas de descarga de gas Xenón (tipo F): para extraer la
lámpara, acudir a la Red de Asistencia Fiat.
164
EN CASO DE EMERGENCIA

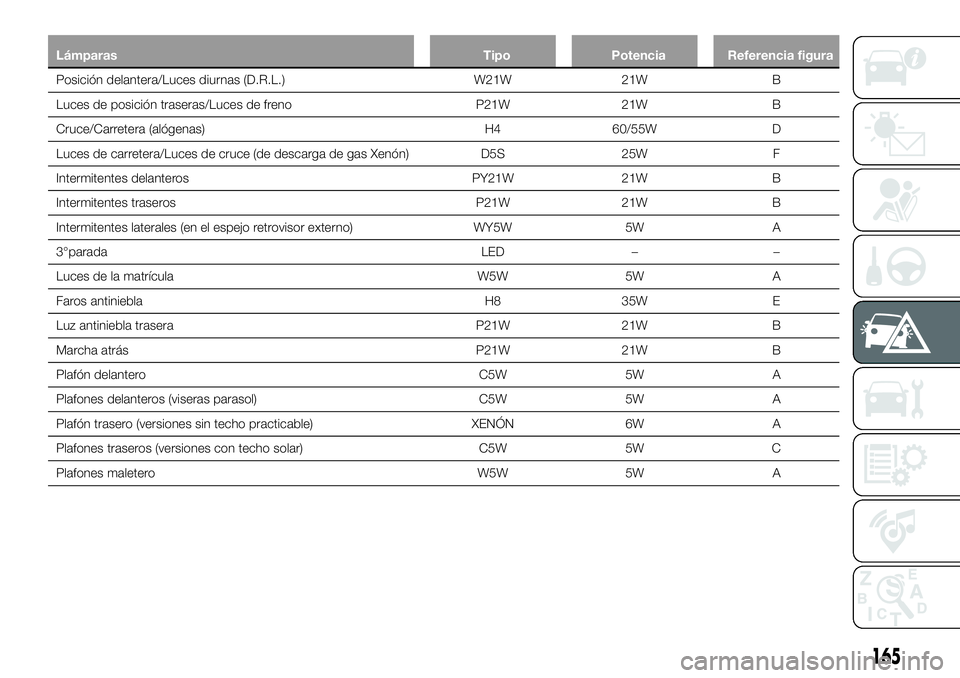

LámparasTipoPotencia Referencia figura
Posición delantera/Luces diurnas (D.R.L.) W21W21W B
Luces
de posición traseras/Luces de freno P21W21W B
Cruce/Carretera (alógenas) H460/55W D
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D5S25W F
Intermitentes delanteros PY21W21W B
Intermitentes traseros P21W21W B
Intermitentes laterales (en el espejo retrovisor externo) WY5W5WA
3°parada LED––
Luces de la matrícula W5W5WA
Faros antiniebla H835W E
Luz antiniebla trasera P21W21W B
Marcha atrás P21W21W B
Plafón delantero C5W5W A
Plafones delanteros (viseras parasol) C5W5W A
Plafón trasero (versiones sin techo practicable) XENÓN6WA
Plafones traseros (versiones con techo solar) C5W5W C
Plafones maletero W5W5WA
165

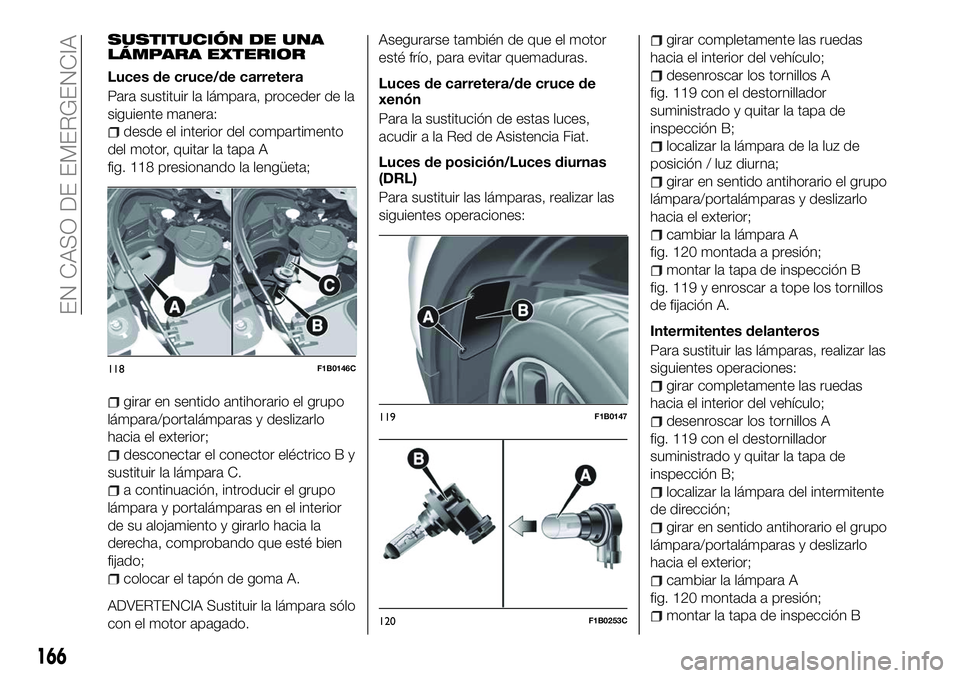

SUSTITUCIÓN DE UNA
LÁMPARA EXTERIOR
Luces de cruce/de carretera
Para sustituir la lámpara, proceder de la
siguiente manera:
desde el interior del compartimento
del motor, quitar la tapa A
fig. 118 presionando la lengüeta;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
desconectar el conector eléctrico B y
sustituir la lámpara C.
a continuación, introducir el grupo
lámpara y portalámparas en el interior
de su alojamiento y girarlo hacia la
derecha, comprobando que esté bien
fijado;
colocar el tapón de goma A.
ADVERTENCIA Sustituir la lámpara sólo
con el motor apagado. Asegurarse también de que el motor
esté frío, para evitar quemaduras.
Luces de carretera/de cruce de
xenón
Para la sustitución de estas luces,
acudir a la Red de Asistencia Fiat.
Luces de posición/Luces diurnas
(DRL)
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
desenroscar los tornillos A
fig. 119 con el destornillador
suministrado y quitar la tapa de
inspección B;
localizar la lámpara de la luz de
posición / luz diurna;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
cambiar la lámpara A
fig. 120 montada a presión;
montar la tapa de inspección B
fig. 119 y enroscar a tope los tornillos
de fijación A.
Intermitentes delanteros
Para sustituir las lámparas, realizar las
siguientes operaciones:
girar completamente las ruedas
hacia el interior del vehículo;
desenroscar los tornillos A
fig. 119 con el destornillador
suministrado y quitar la tapa de
inspección B;
localizar la lámpara del intermitente
de dirección;
girar en sentido antihorario el grupo
lámpara/portalámparas y deslizarlo
hacia el exterior;
cambiar la lámpara A
fig. 120 montada a presión;
montar la tapa de inspección B
118F1B0146C
119F1B0147
120F1B0253C
166
