2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

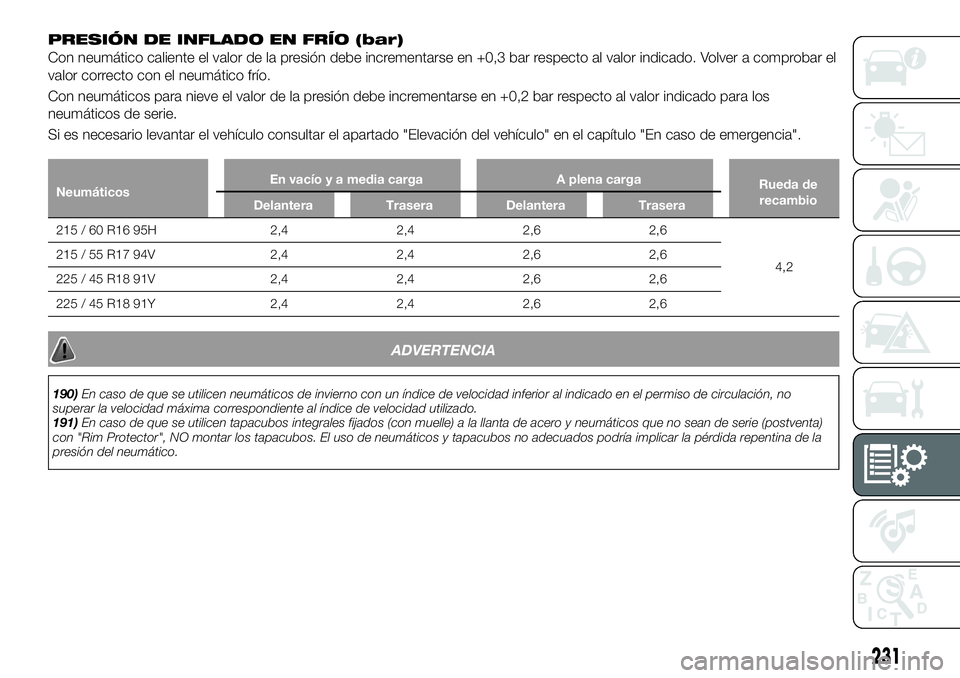

PRESIÓN DE INFLADO EN FRÍO (bar)
Con neumático caliente el valor de la presión debe incrementarse en +0,3 bar respecto al valor indicado. Volver a comprobar el
valor correcto con el neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
NeumáticosEn vacío y a media carga
A plena carga
Rueda de
recambio
Delantera TraseraDelantera Trasera
215 / 60 R16 95H 2,42,42,62,6
4,2
215

/ 55 R17 94V 2,42,42,62,6
225 / 45 R18 91V 2,42,42,62,6
225 / 45 R18 91Y 2,42,42,62,6
ADVERTENCIA
190)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no
superar la velocidad máxima correspondiente al índice de velocidad utilizado.
191) En caso de que se utilicen tapacubos integrales fijados (con muelle) a la llanta de acero y neumáticos que no sean de serie (postventa)
con "Rim Protector", NO montar los tapacubos. El uso de neumáticos y tapacubos no adecuados podría implicar la pérdida repentina de la
presión del neumático.
231

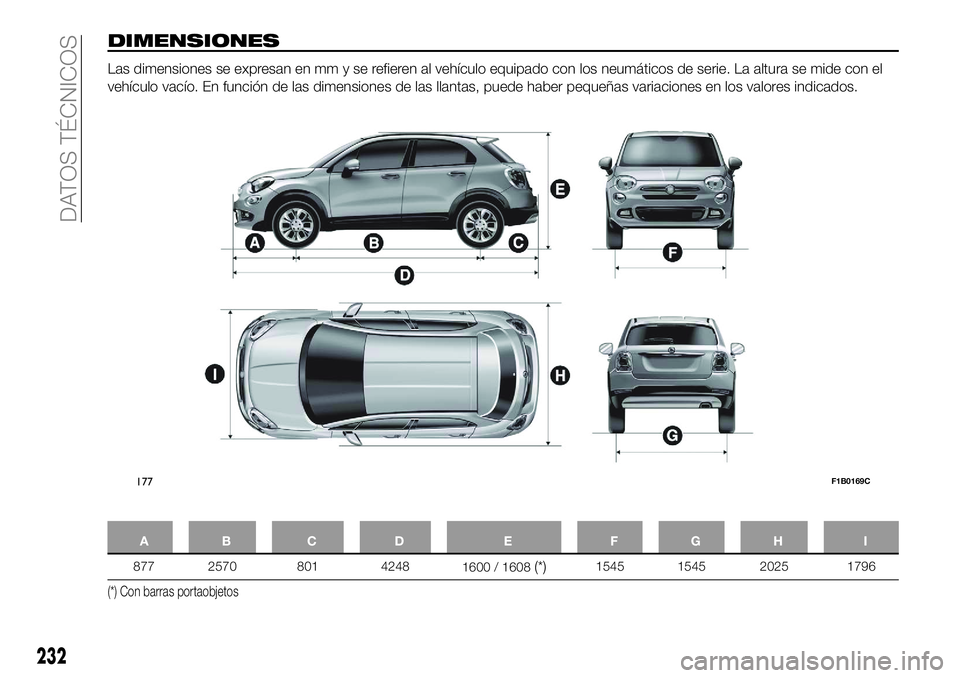

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D E FGH I
877 2570 801 4248 1600
/ 1608(*)1545 1545 2025 1796
(*) Con barras portaobjetos
177F1B0169C
232
DATOS TÉCNICOS

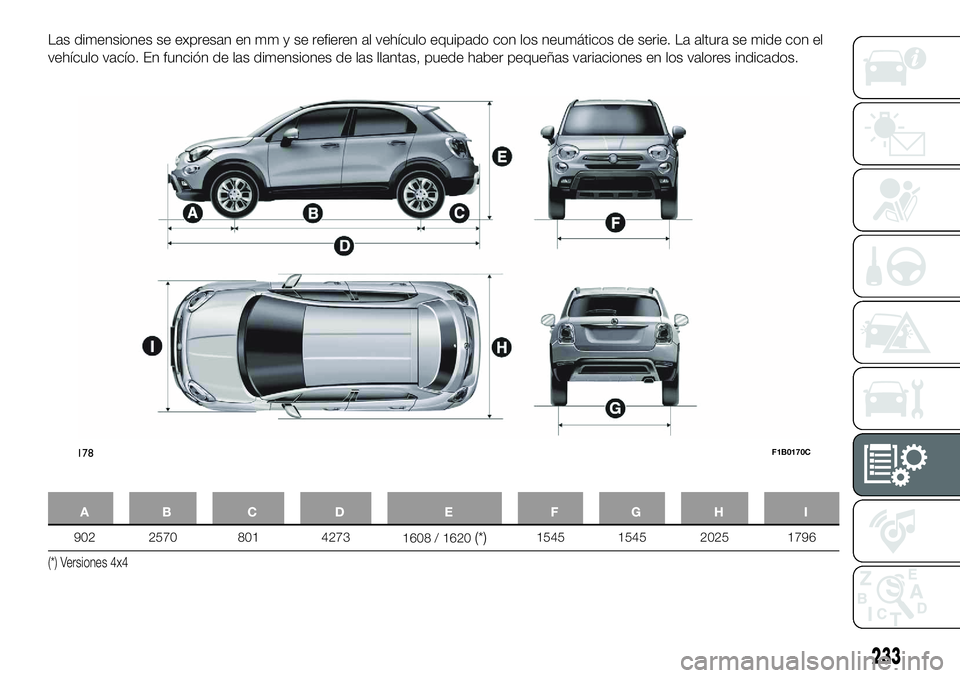

Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie. La altura se mide con el
vehículo vacío. En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
AB C D E FGH I
902 2570 801 4273 1608
/ 1620(*)1545 1545 2025 1796
(*) Versiones 4x4
178F1B0170C
233

PESOS
Pesos (kg)1.4 T-Jet GLP
120CV 1.4 Turbo Multi
Air(°°)1.4 Turbo
MultiAir(°)1.6 E.torQ
Peso en vacío (con todos los
líquidos,
depósito de combustible
lleno al 90% y sin opcionales): 1320 1320 1430
1275 / 1320(**)
Capacidad útil incluido el
conductor(*)555555 / 540(**)670600 / 555(**)
Cargas máximas admitidas(***)
– eje delantero 1050105011501050
– eje trasero 9309001000 900
– total 1875187521001875
Cargas remolcables
– remolque con sistema de frenado 9001200 1200 800
Carga máxima sobre la bola
(remolque con sistema de frenos) 60
(*****)60
6060
Carga máxima sobre el techo
(****)50 505050
(°°) Versiones con cambio manual y automático de doble embrague (°) Versiones con cambio automático AT9
(**) Versión para países específicos (*) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil
al tener que cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas admitidas.
(*****) Algunas versiones/países no pueden transportar remolques por lo que no está previsto el montaje del gancho de remolque. (****) Con barras de techo
234
DATOS TÉCNICOS

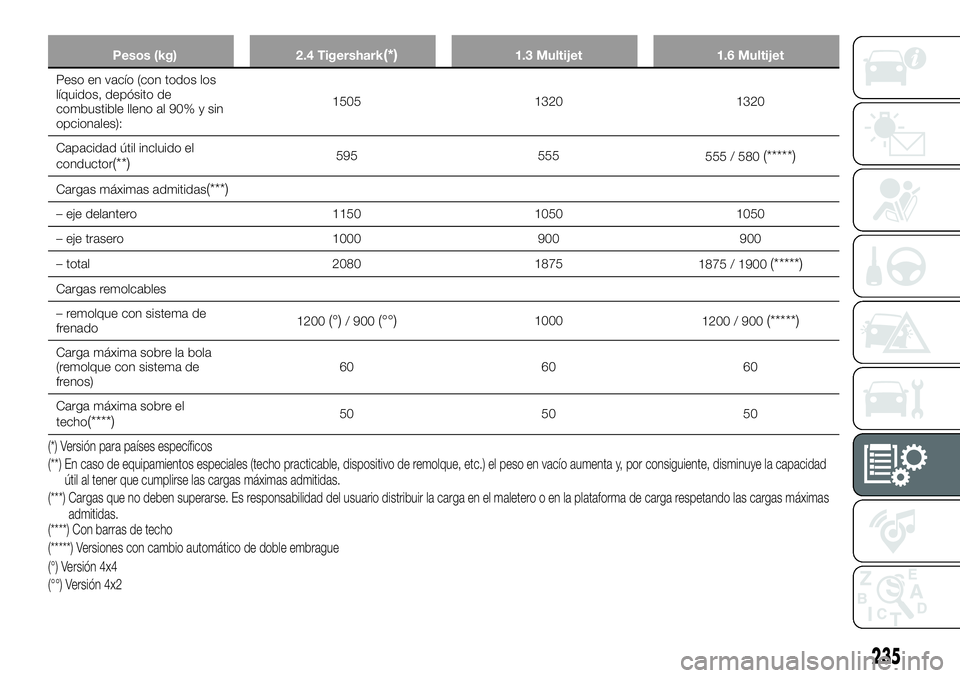

Pesos (kg)2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso en vacío (con todos los
líquidos,
depósito de
combustible lleno al 90% y sin
opcionales): 1505 1320 1320
Capacidad útil incluido el
conductor
(**)595 555
555 / 580(*****)
Cargas máximas admitidas(***)
– eje delantero 115010501050
– eje trasero 1000900900
– total 20801875
1875 / 1900
(*****)
Cargas remolcables
– remolque con sistema de
frenado 1200
(°)/ 900(°°)1000
1200 / 900(*****)
Carga máxima sobre la bola
(remolque con sistema de
frenos) 60 60 60
Carga máxima sobre el
techo
(****)50 5050
(*) Versión para países específicos
(**) En caso de equipamientos especiales (techo practicable, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad
útil al tener que cumplirse las cargas máximas admitidas.
(*****) Versiones con cambio automático de doble embrague (***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas admitidas.
(°) Versión 4x4
(°°) Versión 4x2 (****) Con barras de techo
235

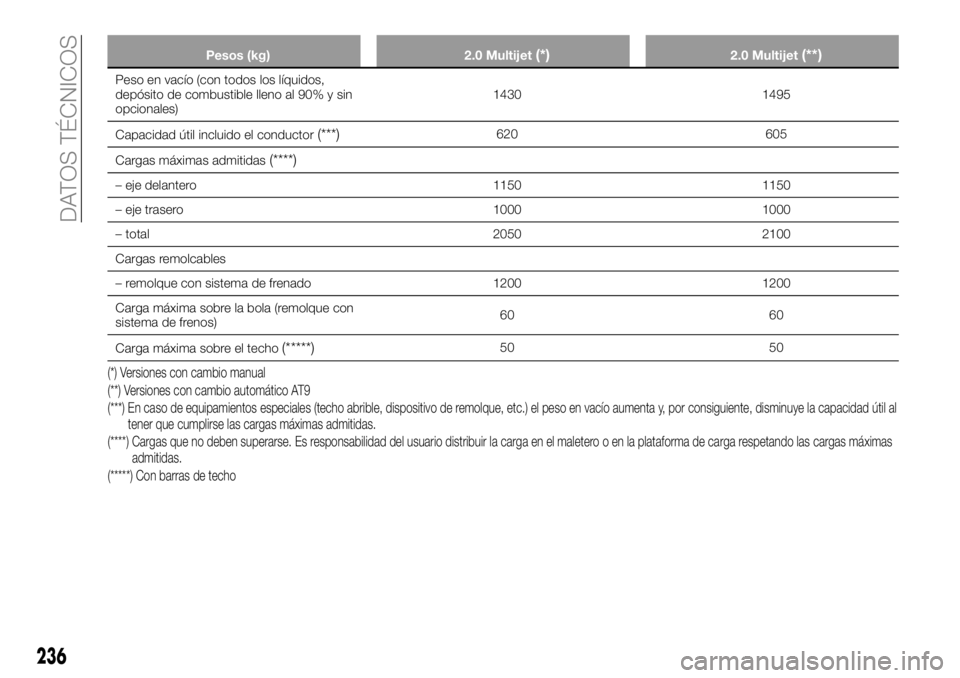

Pesos (kg)2.0 Multijet(*)2.0 Multijet(**)
Peso en vacío (con todos los líquidos,
depósito de combustible lleno al 90% y sin
opcionales) 1430 1495
Capacidad útil incluido el conductor
(***)620 605
Cargas máximas admitidas
(****)
– eje delantero 11501150
– eje trasero 10001000
– total 20502100
Cargas remolcables
– remolque con sistema de frenado 12001200
Carga máxima sobre la bola (remolque con
sistema de frenos) 60
60
Carga máxima sobre el techo
(*****)50 50
(*) Versiones con cambio manual
(**) Versiones con cambio automático AT9
(***) En caso de equipamientos especiales (techo abrible, dispositivo de remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil al
tener que cumplirse las cargas máximas admitidas.
(****) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas admitidas.
(*****) Con barras de techo
236
DATOS TÉCNICOS

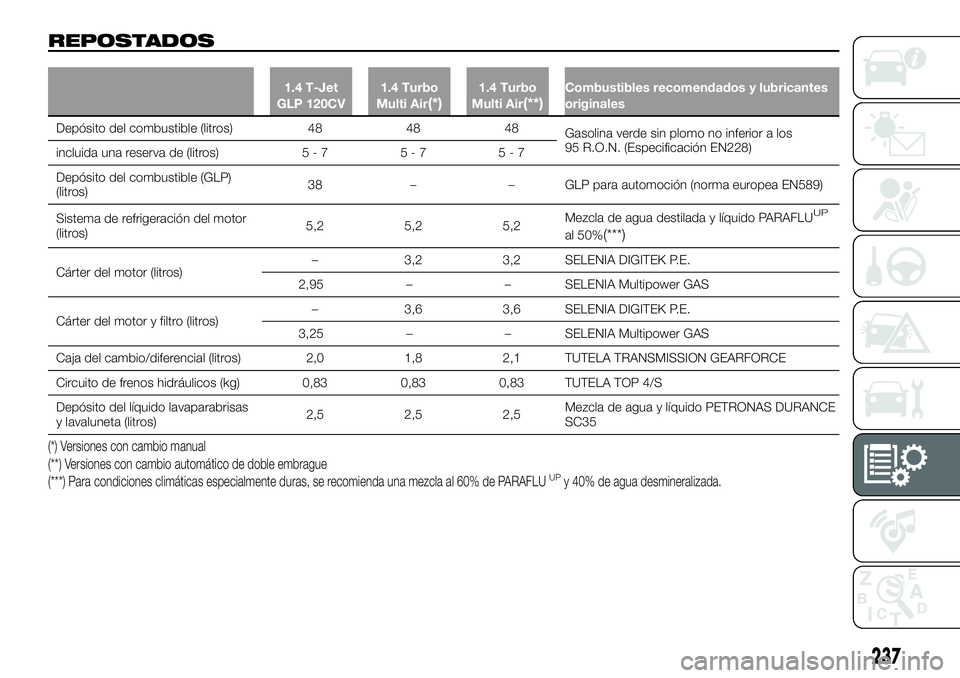

REPOSTADOS
1.4 T-Jet
GLP 120CV 1.4 Turbo
Multi Air(*)1.4 Turbo
Multi Air(**)Combustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 484848
Gasolina
verde sin plomo no inferior a los
95 R.O.N. (Especificación EN228)
incluida una reserva de (litros) 5 - 75 - 75 - 7
Depósito del combustible (GLP)
(litros) 38
–– GLP para automoción (norma europea EN589)
Sistema de refrigeración del motor
(litros) 5,2
5,25,2Mezcla de agua destilada y líquido PARAFLU
UP
al 50%(***)
Cárter del motor (litros) – 3,2 3,2 SELENIA DIGITEK P.E.
2,95 –– SELENIA Multipower GAS
Cárter del motor y filtro (litros) –
3,6 3,6 SELENIA DIGITEK P.E.
3,25 –– SELENIA Multipower GAS
Caja del cambio/diferencial (litros) 2,01,82,1 TUTELA TRANSMISSION GEARFORCE
Circuito de frenos hidráulicos (kg) 0,83 0,830,83 TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros) 2,5
2,52,5Mezcla de agua y líquido PETRONAS DURANCE
SC35
(*) Versiones con cambio manual
(**) Versiones con cambio automático de doble embrague
(***) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU
UPy 40% de agua desmineralizada.
237

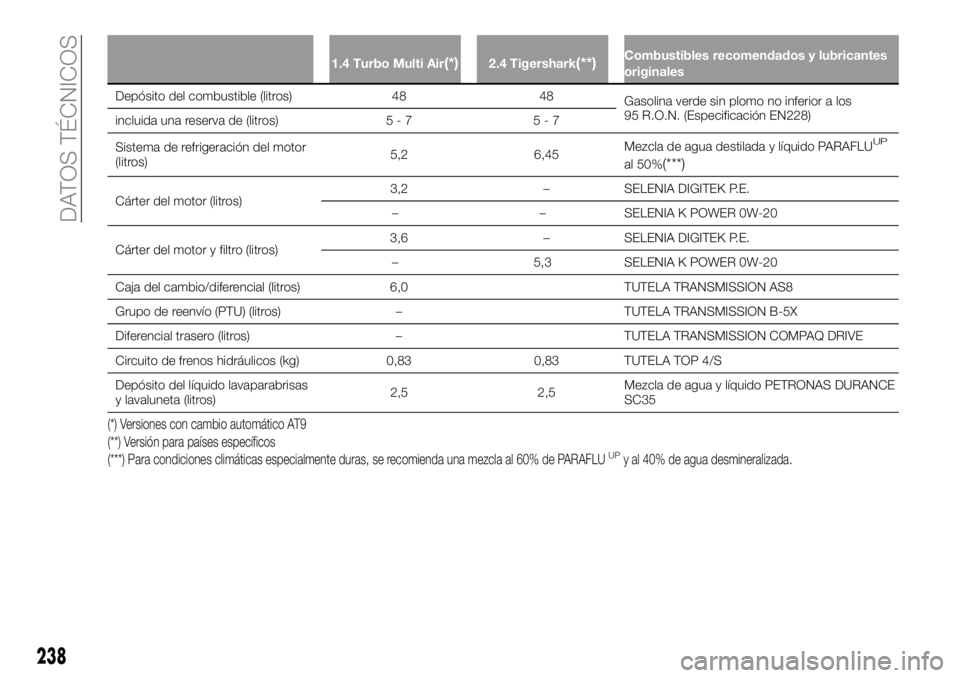

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Combustibles recomendados y lubricantes
originales
Depósito del combustible (litros) 4848
Gasolina
verde sin plomo no inferior a los
95 R.O.N. (Especificación EN228)
incluida una reserva de (litros) 5 - 7 5 - 7
Sistema de refrigeración del motor
(litros) 5,2 6,45Mezcla de agua destilada y líquido PARAFLU
UP
al 50%(***)
Cárter del motor (litros) 3,2 – SELENIA DIGITEK P.E.
– –SELENIA K POWER 0W-20
Cárter del motor y filtro (litros) 3,6
–SELENIA DIGITEK P.E.
– 5,3SELENIA K POWER 0W-20
Caja del cambio/diferencial (litros) 6,0TUTELA TRANSMISSION AS8
Grupo de reenvío (PTU) (litros) –TUTELA TRANSMISSION B-5X
Diferencial trasero (litros) –TUTELA TRANSMISSION COMPAQ DRIVE
Circuito de frenos hidráulicos (kg) 0,830,83TUTELA TOP 4/S
Depósito del líquido lavaparabrisas
y lavaluneta (litros) 2,5
2,5Mezcla de agua y líquido PETRONAS DURANCE
SC35
(*) Versiones con cambio automático AT9
(**) Versión para países específicos
(***) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU
UPy al 40% de agua desmineralizada.
238
DATOS TÉCNICOS
