2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

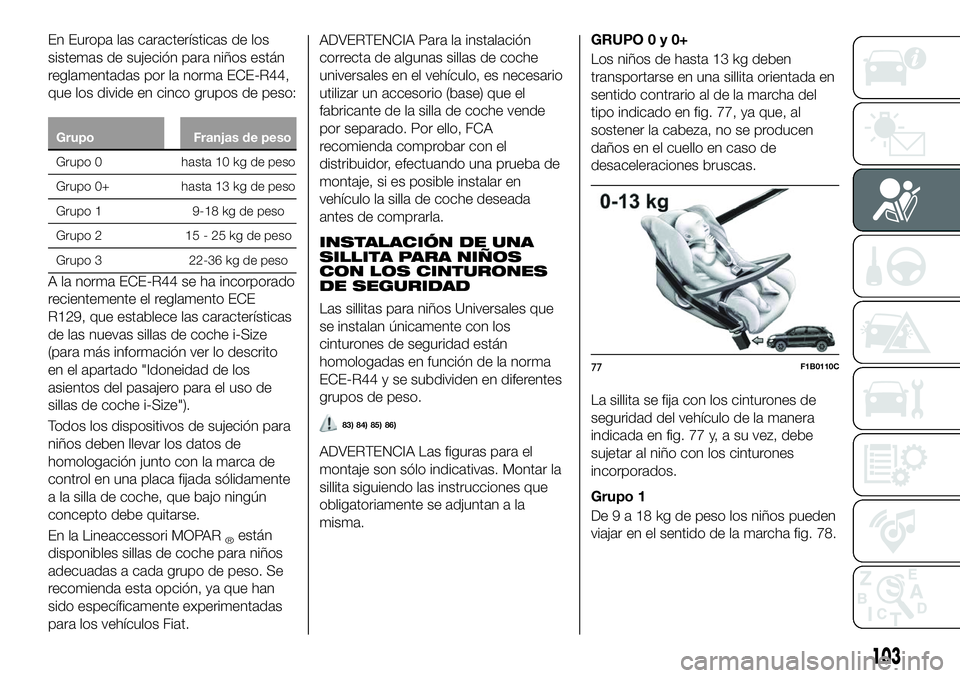

En Europa las características de los
sistemas de sujeción para niños están
reglamentadas por la norma ECE-R44,
que los divide en cinco grupos de peso:
GrupoFranjas de peso
Grupo 0 hasta 10 kg de peso
Grupo
0+ hasta 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22-36 kg de peso
A la norma ECE-R44 se ha incorporado
recientemente el reglamento ECE
R129, que establece las características
de las nuevas sillas de coche i-Size
(para más información ver lo descrito
en el apartado "Idoneidad de los
asientos del pasajero para el uso de
sillas de coche i-Size").
Todos los dispositivos de sujeción para
niños deben llevar los datos de
homologación junto con la marca de
control en una placa fijada sólidamente
a la silla de coche, que bajo ningún
concepto debe quitarse.
En la Lineaccessori MOPAR
®están
disponibles sillas de coche para niños
adecuadas a cada grupo de peso. Se
recomienda esta opción, ya que han
sido específicamente experimentadas
para los vehículos Fiat. ADVERTENCIA Para la instalación
correcta de algunas sillas de coche
universales en el vehículo, es necesario
utilizar un accesorio (base) que el
fabricante de la silla de coche vende
por separado. Por ello, FCA
recomienda comprobar con el
distribuidor, efectuando una prueba de
montaje, si es posible instalar en
vehículo la silla de coche deseada
antes de comprarla.
INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
CON LOS CINTURONES
DE SEGURIDAD
Las sillitas para niños Universales que
se instalan únicamente con los
cinturones de seguridad están
homologadas en función de la norma
ECE-R44 y se subdividen en diferentes
grupos de peso.
83) 84) 85) 86)
ADVERTENCIA Las figuras para el
montaje son sólo indicativas. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan a la
misma.
GRUPO0y0+
Los niños de hasta 13 kg deben
transportarse en una sillita orientada en
sentido contrario al de la marcha del
tipo indicado en fig. 77, ya que, al
sostener la cabeza, no se producen
daños en el cuello en caso de
desaceleraciones bruscas.
La sillita se fija con los cinturones de
seguridad del vehículo de la manera
indicada en fig. 77 y, a su vez, debe
sujetar al niño con los cinturones
incorporados.
Grupo 1
De9a18kgdepeso los niños pueden
viajar en el sentido de la marcha fig. 78.
77F1B0110C
103

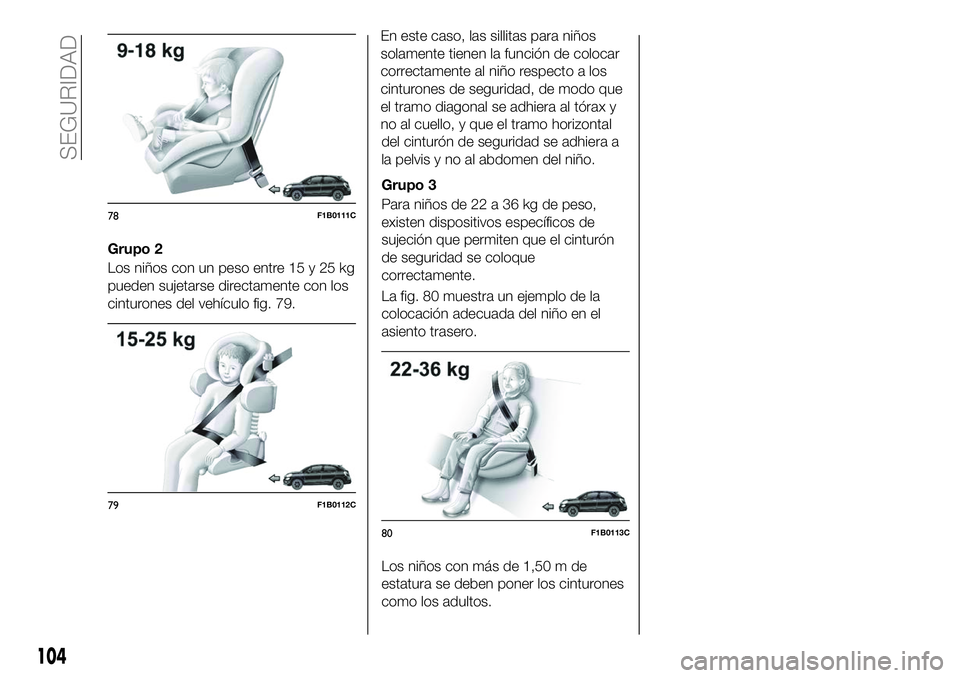

Grupo 2
Los niños con un peso entre 15 y 25 kg
pueden sujetarse directamente con los
cinturones del vehículo fig. 79.En este caso, las sillitas para niños
solamente tienen la función de colocar
correctamente al niño respecto a los
cinturones de seguridad, de modo que
el tramo diagonal se adhiera al tórax y
no al cuello, y que el tramo horizontal
del cinturón de seguridad se adhiera a
la pelvis y no al abdomen del niño.
Grupo 3
Para niños de 22 a 36 kg de peso,
existen dispositivos específicos de
sujeción que permiten que el cinturón
de seguridad se coloque
correctamente.
La fig. 80 muestra un ejemplo de la
colocación adecuada del niño en el
asiento trasero.
Los niños con más de 1,50 m de
estatura se deben poner los cinturones
como los adultos.
78F1B0111C
79F1B0112C
80F1B0113C
104
SEGURIDAD

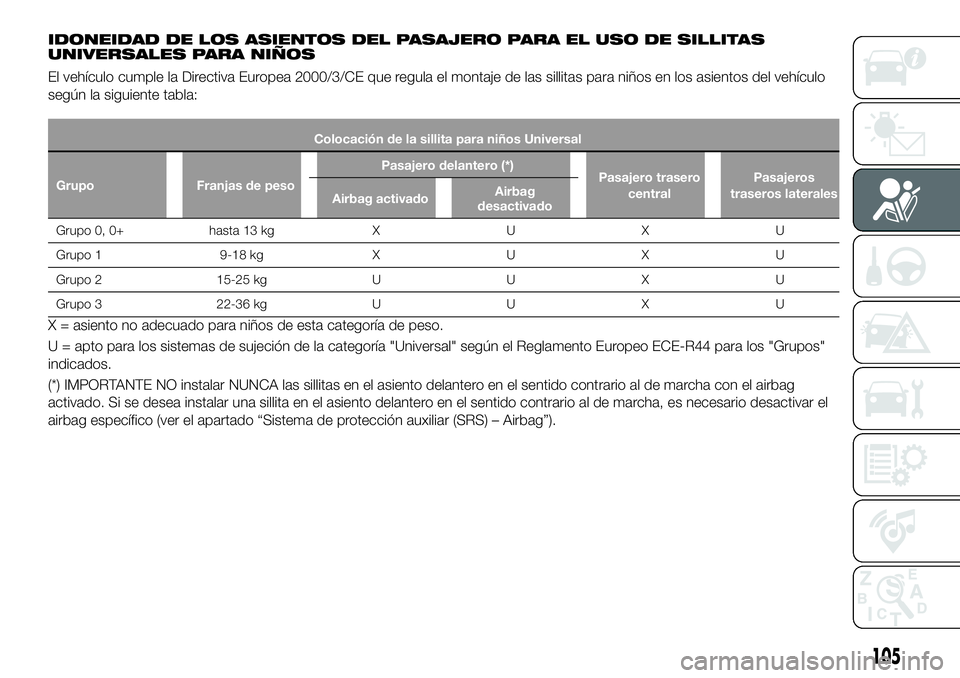

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS
UNIVERSALES PARA NIÑOS
El vehículo cumple la Directiva Europea 2000/3/CE que regula el montaje de las sillitas para niños en los asientos del vehículo
según la siguiente tabla:
Colocación de la sillita para niños Universal
Grupo Franjas de peso Pasajero delantero (*)
Pasajero trasero
central Pasajeros
traseros laterales
Airbag activado Airbag
desactivado
Grupo 0, 0+ hasta 13 kg XU XU
Grupo
1 9-18 kg XU XU
Grupo 2 15-25 kgUU XU
Grupo 3 22-36 kgUU XU
X = asiento no adecuado para niños de esta categoría de peso.
U = apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos"
indicados.
(*) IMPORTANTE NO instalar NUNCA las sillitas en el asiento delantero en el sentido contrario al de marcha con el airbag
activado. Si se desea instalar una sillita en el asiento delantero en el sentido contrario al de marcha, es necesario desactivar el
airbag específico (ver el apartado “Sistema de protección auxiliar (SRS) – Airbag”).
105

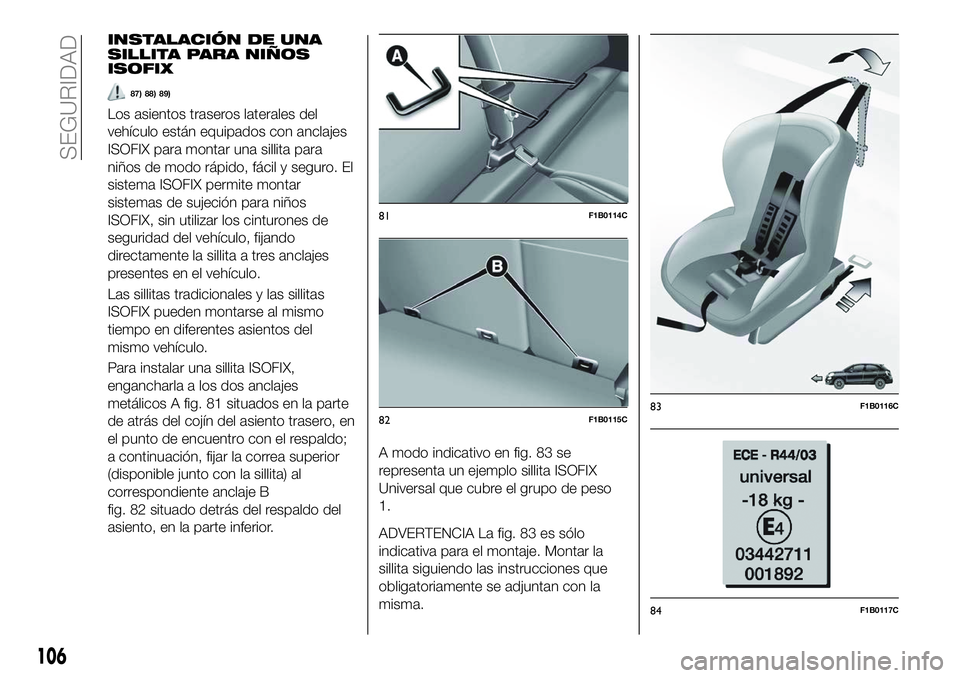

INSTALACIÓN DE UNA
SILLITA PARA NIÑOS
ISOFIX
87) 88) 89)
Los asientos traseros laterales del
vehículo están equipados con anclajes
ISOFIX para montar una sillita para
niños de modo rápido, fácil y seguro. El
sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la sillita a tres anclajes
presentes en el vehículo.
Las sillitas tradicionales y las sillitas
ISOFIX pueden montarse al mismo
tiempo en diferentes asientos del
mismo vehículo.
Para instalar una sillita ISOFIX,
engancharla a los dos anclajes
metálicos A fig. 81 situados en la parte
de atrás del cojín del asiento trasero, en
el punto de encuentro con el respaldo;
a continuación, fijar la correa superior
(disponible junto con la sillita) al
correspondiente anclaje B
fig. 82 situado detrás del respaldo del
asiento, en la parte inferior.A modo indicativo en fig. 83 se
representa un ejemplo sillita ISOFIX
Universal que cubre el grupo de peso
1.
ADVERTENCIA La fig. 83 es sólo
indicativa para el montaje. Montar la
sillita siguiendo las instrucciones que
obligatoriamente se adjuntan con la
misma.
81F1B0114C
82F1B0115C83F1B0116C
84F1B0117C
106
SEGURIDAD

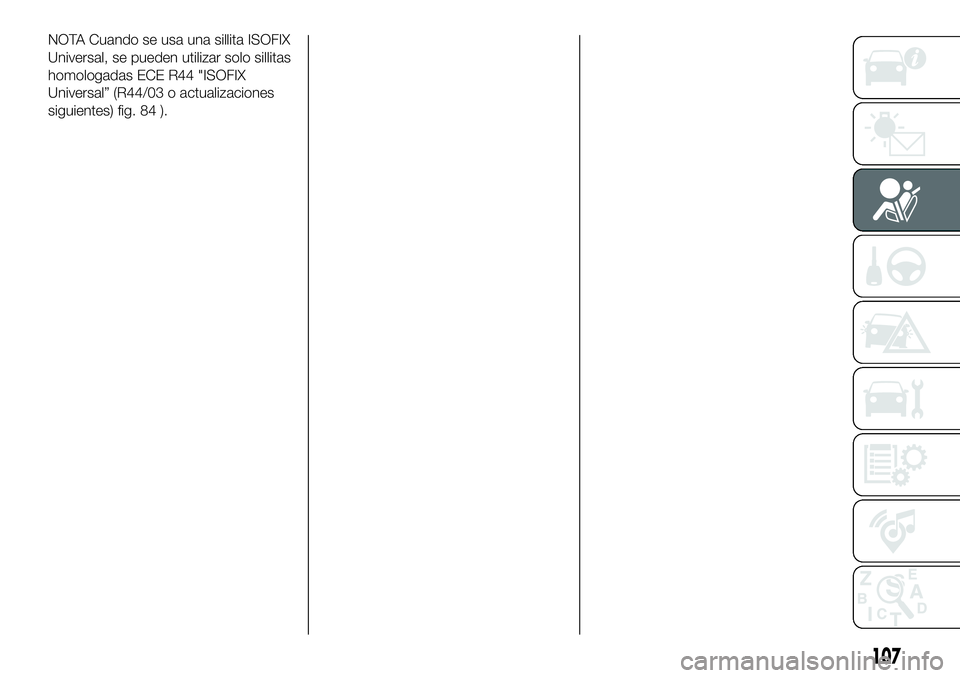

NOTA Cuando se usa una sillita ISOFIX
Universal, se pueden utilizar solo sillitas
homologadas ECE R44 "ISOFIX
Universal” (R44/03 o actualizaciones
siguientes) fig. 84 ).
107

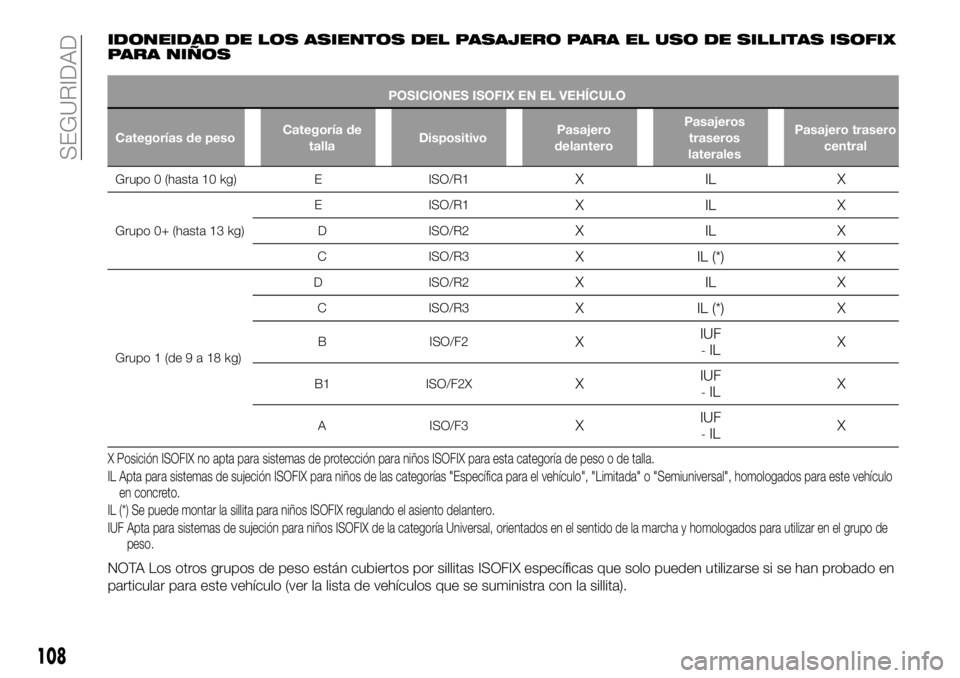

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS ISOFIX
PARA NIÑOS
POSICIONES ISOFIX EN EL VEHÍCULO
Categorías de peso Categoría de
talla Dispositivo Pasajero
delantero Pasajeros
traseros
laterales Pasajero trasero
central
Grupo 0 (hasta 10 kg) EISO/R1
XI LX
Grupo 0+ (hasta 13 kg) E ISO/R1
XI
LX
DISO/R2XI LX
CISO/R3XIL (*) X
Grupo 1 (de9a18kg) D ISO/R2
XI
LX
CISO/R3XIL (*) X
BISO/F2XIUF-IL X
B1
ISO/F2XXIUF-IL X
A
ISO/F3XIUF-IL X
X Posición ISOFIX no apta para sistemas de protección para niños ISOFIX para esta categoría de peso o de talla.
IL Apta para sistemas de sujeción ISOFIX para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo
en concreto.
IL (*) Se puede montar la sillita para niños ISOFIX regulando el asiento delantero.
IUF Apta para sistemas de sujeción para niños ISOFIX de la categoría Universal, orientados en el sentido de la marcha y homologados para utilizar en el grupo de peso.
NOTA Los otros grupos de peso están cubiertos por sillitas ISOFIX específicas que solo pueden utilizarse si se han probado en
particular para este vehículo (ver la lista de vehículos que se suministra con la sillita).
108
SEGURIDAD

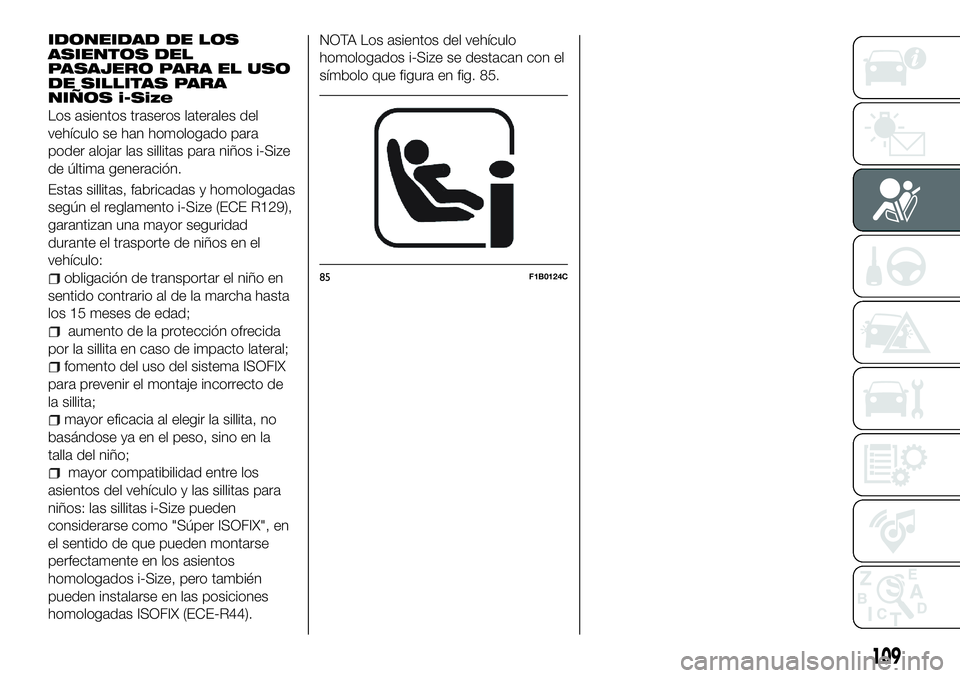

IDONEIDAD DE LOS
ASIENTOS DEL
PASAJERO PARA EL USO
DE SILLITAS PARA
NIÑOS i-Size
Los asientos traseros laterales del
vehículo se han homologado para
poder alojar las sillitas para niños i-Size
de última generación.
Estas sillitas, fabricadas y homologadas
según el reglamento i-Size (ECE R129),
garantizan una mayor seguridad
durante el trasporte de niños en el
vehículo:
obligación de transportar el niño en
sentido contrario al de la marcha hasta
los 15 meses de edad;
aumento de la protección ofrecida
por la sillita en caso de impacto lateral;
fomento del uso del sistema ISOFIX
para prevenir el montaje incorrecto de
la sillita;
mayor eficacia al elegir la sillita, no
basándose ya en el peso, sino en la
talla del niño;
mayor compatibilidad entre los
asientos del vehículo y las sillitas para
niños: las sillitas i-Size pueden
considerarse como "Súper ISOFIX", en
el sentido de que pueden montarse
perfectamente en los asientos
homologados i-Size, pero también
pueden instalarse en las posiciones
homologadas ISOFIX (ECE-R44). NOTA Los asientos del vehículo
homologados i-Size se destacan con el
símbolo que figura en fig. 85.
85F1B0124C
109

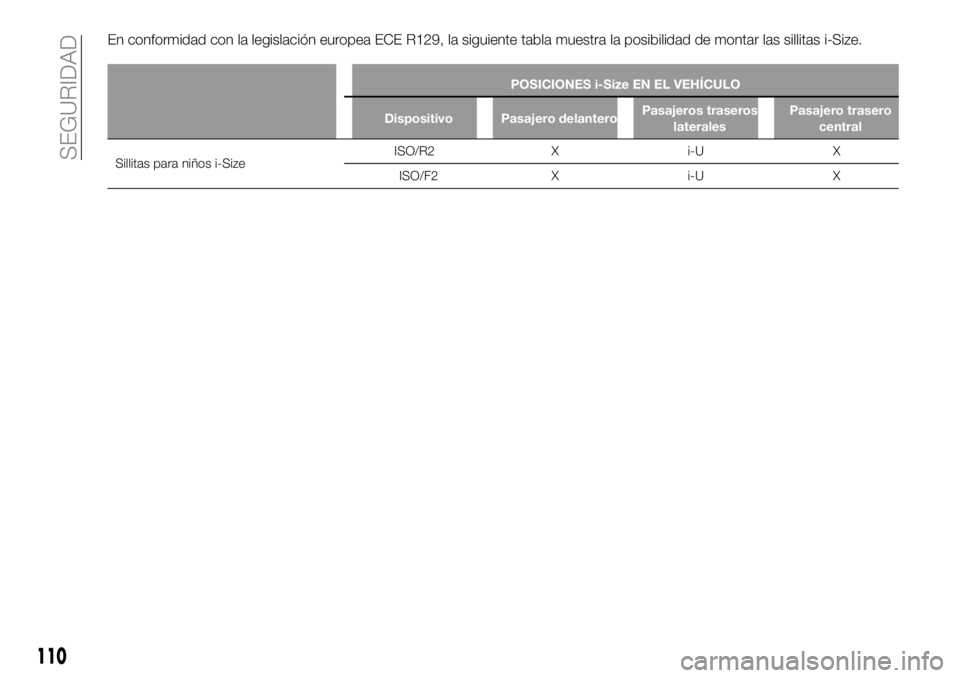

En conformidad con la legislación europea ECE R129, la siguiente tabla muestra la posibilidad de montar las sillitas i-Size.
POSICIONES i-Size EN EL VEHÍCULO
Dispositivo Pasajero delantero Pasajeros traseros
laterales Pasajero trasero
central
Sillitas para niños i-Size ISO/R2
X
i-U X
ISO/F2 Xi-U X
110
SEGURIDAD
