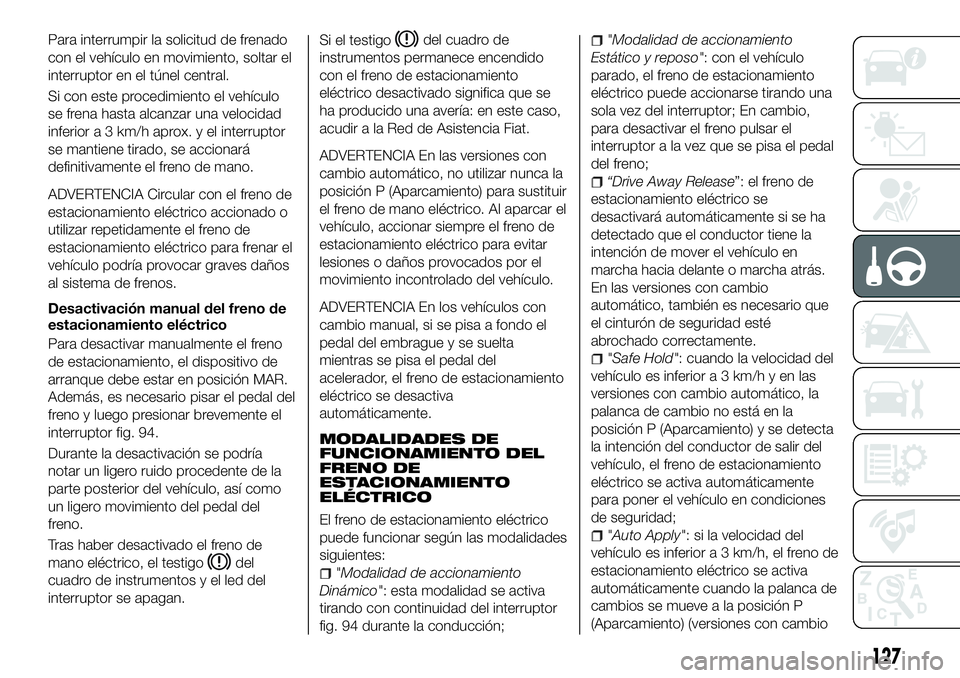

Para interrumpir la solicitud de frenado
con el vehículo en movimiento, soltar el
interruptor en el túnel central.
Si con este procedimiento el vehículo
se frena hasta alcanzar una velocidad
inferior a 3 km/h aprox. y el interruptor
se mantiene tirado, se accionará
definitivamente el freno de mano.
ADVERTENCIA Circular con el freno de
estacionamiento eléctrico accionado o
utilizar repetidamente el freno de
estacionamiento eléctrico para frenar el
vehículo podría provocar graves daños
al sistema de frenos.
Desactivación manual del freno de
estacionamiento eléctrico
Para desactivar manualmente el freno
de estacionamiento, el dispositivo de
arranque debe estar en posición MAR.
Además, es necesario pisar el pedal del
freno y luego presionar brevemente el
interruptor fig. 94.
Durante la desactivación se podría
notar un ligero ruido procedente de la
parte posterior del vehículo, así como
un ligero movimiento del pedal del
freno.
Tras haber desactivado el freno de
mano eléctrico, el testigo
del
cuadro de instrumentos y el led del
interruptor se apagan. Si el testigo
del cuadro de
instrumentos permanece encendido
con el freno de estacionamiento
eléctrico desactivado significa que se
ha producido una avería: en este caso,
acudir a la Red de Asistencia Fiat.
ADVERTENCIA En las versiones con
cambio automático, no utilizar nunca la
posición P (Aparcamiento) para sustituir
el freno de mano eléctrico. Al aparcar el
vehículo, accionar siempre el freno de
estacionamiento eléctrico para evitar
lesiones o daños provocados por el
movimiento incontrolado del vehículo.
ADVERTENCIA En los vehículos con
cambio manual, si se pisa a fondo el
pedal del embrague y se suelta
mientras se pisa el pedal del
acelerador, el freno de estacionamiento
eléctrico se desactiva
automáticamente.
MODALIDADES DE
FUNCIONAMIENTO DEL
FRENO DE
ESTACIONAMIENTO
ELÉCTRICO
El freno de estacionamiento eléctrico
puede funcionar según las modalidades
siguientes:
"Modalidad de accionamiento
Dinámico": esta modalidad se activa
tirando con continuidad del interruptor
fig. 94 durante la conducción;
"Modalidad de accionamiento
Estático y reposo": con el vehículo
parado, el freno de estacionamiento
eléctrico puede accionarse tirando una
sola vez del interruptor; En cambio,
para desactivar el freno pulsar el
interruptor a la vez que se pisa el pedal
del freno;
“Drive Away Release”: el freno de
estacionamiento eléctrico se
desactivará automáticamente si se ha
detectado que el conductor tiene la
intención de mover el vehículo en
marcha hacia delante o marcha atrás.
En las versiones con cambio
automático, también es necesario que
el cinturón de seguridad esté
abrochado correctamente.
"Safe Hold": cuando la velocidad del
vehículo es inferior a 3 km/h y en las
versiones con cambio automático, la
palanca de cambio no está en la
posición P (Aparcamiento) y se detecta
la intención del conductor de salir del
vehículo, el freno de estacionamiento
eléctrico se activa automáticamente
para poner el vehículo en condiciones
de seguridad;
"Auto Apply": si la velocidad del
vehículo es inferior a 3 km/h, el freno de
estacionamiento eléctrico se activa
automáticamente cuando la palanca de
cambios se mueve a la posición P
(Aparcamiento) (versiones con cambio
127

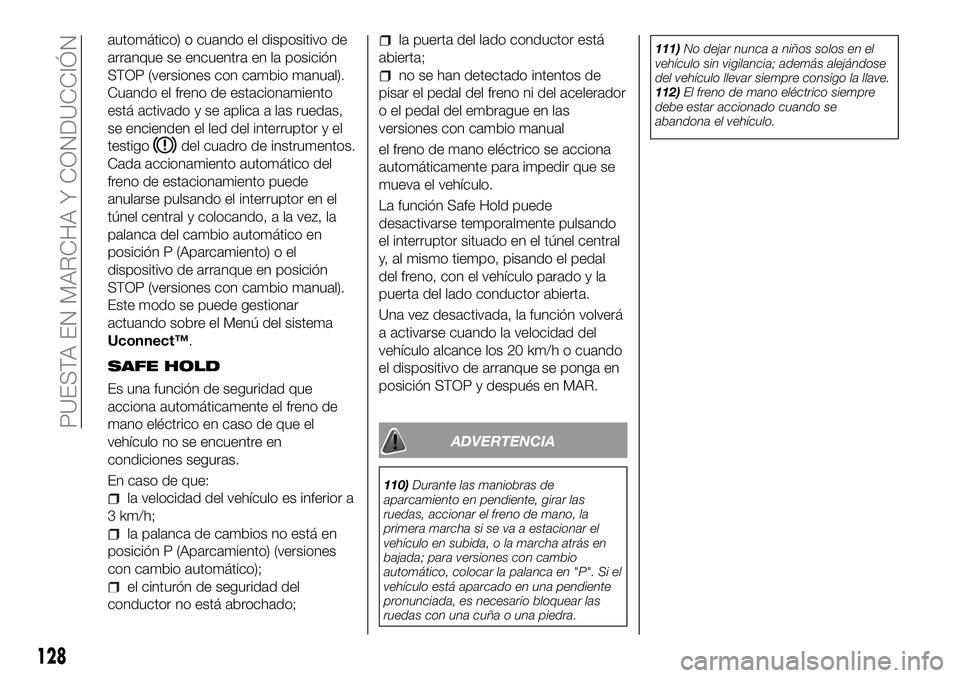

automático) o cuando el dispositivo de
arranque se encuentra en la posición
STOP (versiones con cambio manual).
Cuando el freno de estacionamiento
está activado y se aplica a las ruedas,
se encienden el led del interruptor y el
testigo
del cuadro de instrumentos.
Cada accionamiento automático del
freno de estacionamiento puede
anularse pulsando el interruptor en el
túnel central y colocando, a la vez, la
palanca del cambio automático en
posición P (Aparcamiento) o el
dispositivo de arranque en posición
STOP (versiones con cambio manual).
Este modo se puede gestionar
actuando sobre el Menú del sistema
Uconnect™.
SAFE HOLD
Es una función de seguridad que
acciona automáticamente el freno de
mano eléctrico en caso de que el
vehículo no se encuentre en
condiciones seguras.
En caso de que:
la velocidad del vehículo es inferior a
3 km/h;
la palanca de cambios no está en
posición P (Aparcamiento) (versiones
con cambio automático);
el cinturón de seguridad del
conductor no está abrochado;
la puerta del lado conductor está
abierta;
no se han detectado intentos de
pisar el pedal del freno ni del acelerador
o el pedal del embrague en las
versiones con cambio manual
el freno de mano eléctrico se acciona
automáticamente para impedir que se
mueva el vehículo.
La función Safe Hold puede
desactivarse temporalmente pulsando
el interruptor situado en el túnel central
y, al mismo tiempo, pisando el pedal
del freno, con el vehículo parado y la
puerta del lado conductor abierta.
Una vez desactivada, la función volverá
a activarse cuando la velocidad del
vehículo alcance los 20 km/h o cuando
el dispositivo de arranque se ponga en
posición STOP y después en MAR.
ADVERTENCIA
110) Durante las maniobras de
aparcamiento en pendiente, girar las
ruedas, accionar el freno de mano, la
primera marcha si se va a estacionar el
vehículo en subida, o la marcha atrás en
bajada; para versiones con cambio
automático, colocar la palanca en "P". Si el
vehículo está aparcado en una pendiente
pronunciada, es necesario bloquear las
ruedas con una cuña o una piedra. 111)
No dejar nunca a niños solos en el
vehículo sin vigilancia; además alejándose
del vehículo llevar siempre consigo la llave.
112) El freno de mano eléctrico siempre
debe estar accionado cuando se
abandona el vehículo.
128
PUESTA EN MARCHA Y CONDUCCIÓN

CAMBIO MANUAL

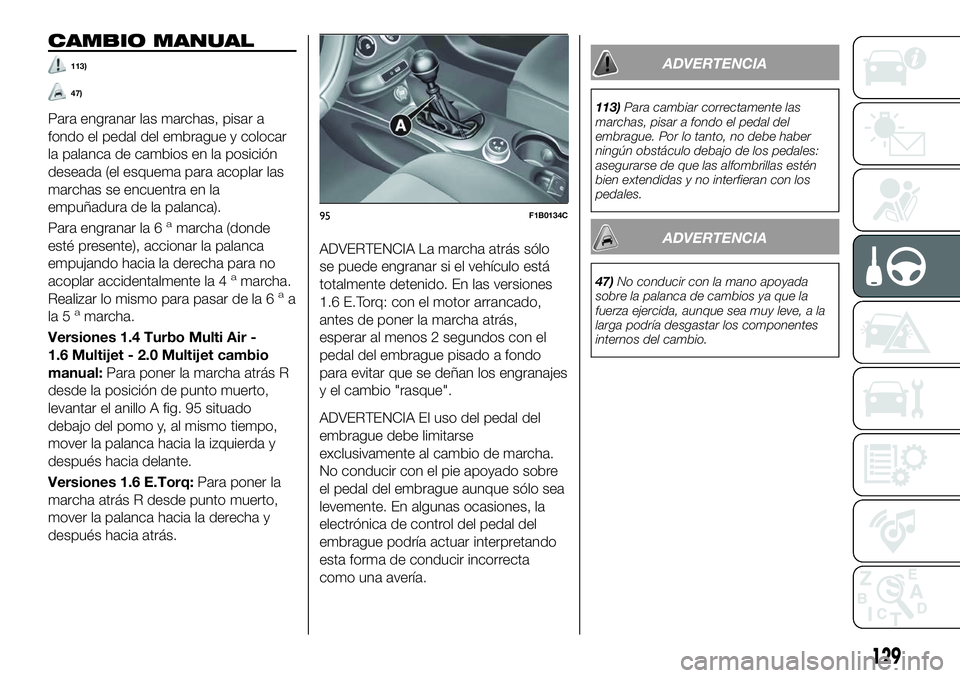

113)
47)
Para engranar las marchas, pisar a
fondo el pedal del embrague y colocar
la palanca de cambios en la posición
deseada (el esquema para acoplar las
marchas se encuentra en la
empuñadura de la palanca).
Para engranar la 6
amarcha (donde
esté presente), accionar la palanca
empujando hacia la derecha para no
acoplar accidentalmente la 4
amarcha.
Realizar lo mismo para pasar de la 6aa
la 5amarcha.
Versiones 1.4 Turbo Multi Air -
1.6 Multijet - 2.0 Multijet cambio
manual: Para poner la marcha atrás R
desde la posición de punto muerto,
levantar el anillo A fig. 95 situado
debajo del pomo y, al mismo tiempo,
mover la palanca hacia la izquierda y
después hacia delante.
Versiones 1.6 E.Torq: Para poner la
marcha atrás R desde punto muerto,
mover la palanca hacia la derecha y
después hacia atrás.
ADVERTENCIA La marcha atrás sólo
se puede engranar si el vehículo está
totalmente detenido. En las versiones
1.6 E.Torq: con el motor arrancado,
antes de poner la marcha atrás,
esperar al menos 2 segundos con el
pedal del embrague pisado a fondo
para evitar que se deñan los engranajes
y el cambio "rasque".
ADVERTENCIA El uso del pedal del
embrague debe limitarse
exclusivamente al cambio de marcha.
No conducir con el pie apoyado sobre
el pedal del embrague aunque sólo sea
levemente. En algunas ocasiones, la
electrónica de control del pedal del
embrague podría actuar interpretando
esta forma de conducir incorrecta
como una avería.
ADVERTENCIA
113) Para cambiar correctamente las
marchas, pisar a fondo el pedal del
embrague. Por lo tanto, no debe haber
ningún obstáculo debajo de los pedales:
asegurarse de que las alfombrillas estén
bien extendidas y no interfieran con los
pedales.
ADVERTENCIA
47) No conducir con la mano apoyada
sobre la palanca de cambios ya que la
fuerza ejercida, aunque sea muy leve, a la
larga podría desgastar los componentes
internos del cambio.
95F1B0134C
129

CAMBIO
AUTOMÁTICO
PALANCA DEL CAMBIO

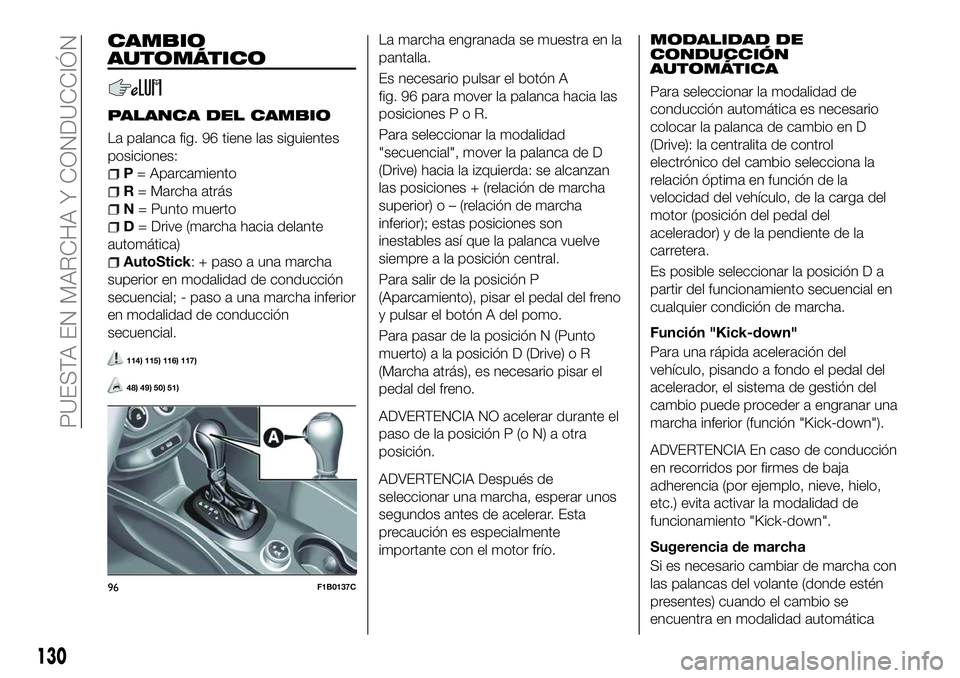

La palanca fig. 96 tiene las siguientes
posiciones:
P= Aparcamiento
R = Marcha atrás
N = Punto muerto
D= Drive (marcha hacia delante
automática)
AutoStick: + paso a una marcha
superior en modalidad de conducción
secuencial; - paso a una marcha inferior
en modalidad de conducción
secuencial.
114) 115) 116) 117)
48) 49) 50) 51)
La marcha engranada se muestra en la
pantalla.
Es necesario pulsar el botón A
fig. 96 para mover la palanca hacia las
posicionesPoR.
Para seleccionar la modalidad
"secuencial", mover la palanca de D
(Drive) hacia la izquierda: se alcanzan
las posiciones + (relación de marcha
superior)o–(r elación de marcha
inferior); estas posiciones son
inestables así que la palanca vuelve
siempre a la posición central.
Para salir de la posición P
(Aparcamiento), pisar el pedal del freno
y pulsar el botón A del pomo.
Para pasar de la posición N (Punto
muerto) a la posición D (Drive) o R
(Marcha atrás), es necesario pisar el
pedal del freno.
ADVERTENCIA NO acelerar durante el
paso de la posición P (o N) a otra
posición.
ADVERTENCIA Después de
seleccionar una marcha, esperar unos
segundos antes de acelerar. Esta
precaución es especialmente
importante con el motor frío. MODALIDAD DE
CONDUCCIÓN
AUTOMÁTICA
Para seleccionar la modalidad de
conducción automática es necesario
colocar la palanca de cambio en D
(Drive): la centralita de control
electrónico del cambio selecciona la
relación óptima en función de la
velocidad del vehículo, de la carga del
motor (posición del pedal del
acelerador) y de la pendiente de la
carretera.
Es posible seleccionar la posición D a
partir del funcionamiento secuencial en
cualquier condición de marcha.
Función "Kick-down"
Para una rápida aceleración del
vehículo, pisando a fondo el pedal del
acelerador, el sistema de gestión del
cambio puede proceder a engranar una
marcha inferior (función "Kick-down").
ADVERTENCIA En caso de conducción
en recorridos por firmes de baja
adherencia (por ejemplo, nieve, hielo,
etc.) evita activar la modalidad de
funcionamiento "Kick-down".
Sugerencia de marcha
Si es necesario cambiar de marcha con
las palancas del volante (donde estén
presentes) cuando el cambio se
encuentra en modalidad automática
96F1B0137C
130
PUESTA EN MARCHA Y CONDUCCIÓN

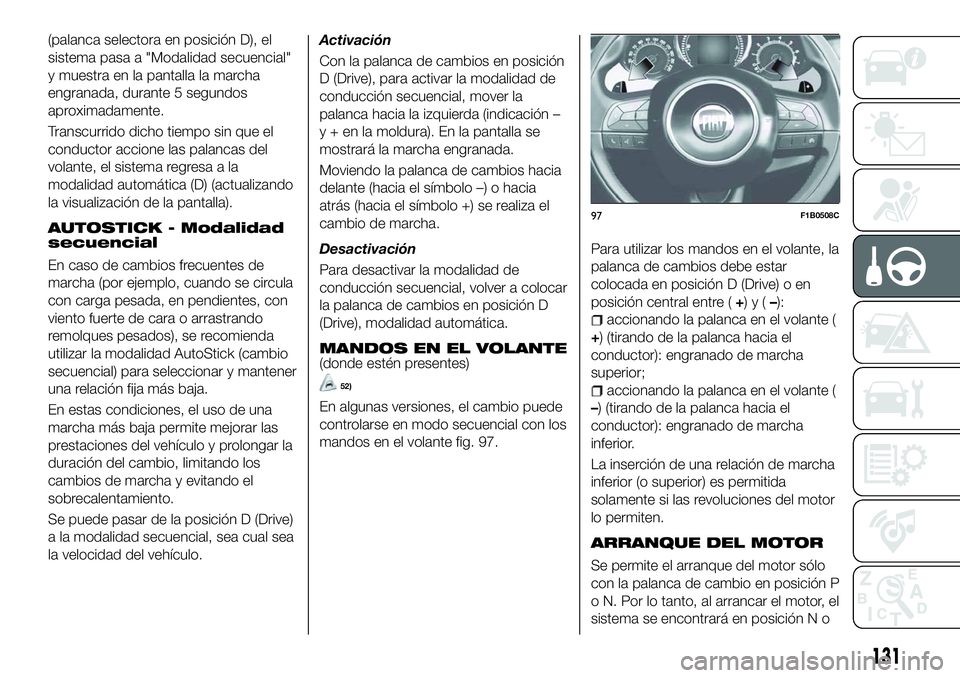

(palanca selectora en posición D), el
sistema pasa a "Modalidad secuencial"
y muestra en la pantalla la marcha
engranada, durante 5 segundos
aproximadamente.
Transcurrido dicho tiempo sin que el
conductor accione las palancas del
volante, el sistema regresa a la
modalidad automática (D) (actualizando
la visualización de la pantalla).
AUTOSTICK - Modalidad
secuencial
En caso de cambios frecuentes de
marcha (por ejemplo, cuando se circula
con carga pesada, en pendientes, con
viento fuerte de cara o arrastrando
remolques pesados), se recomienda
utilizar la modalidad AutoStick (cambio
secuencial) para seleccionar y mantener
una relación fija más baja.
En estas condiciones, el uso de una
marcha más baja permite mejorar las
prestaciones del vehículo y prolongar la
duración del cambio, limitando los
cambios de marcha y evitando el
sobrecalentamiento.
Se puede pasar de la posición D (Drive)
a la modalidad secuencial, sea cual sea
la velocidad del vehículo.Activación
Con la palanca de cambios en posición
D (Drive), para activar la modalidad de
conducción secuencial, mover la
palanca hacia la izquierda (indicación –
y + en la moldura). En la pantalla se
mostrará la marcha engranada.
Moviendo la palanca de cambios hacia
delante (hacia el símbolo –) o hacia
atrás (hacia el símbolo +) se realiza el
cambio de marcha.
Desactivación
Para desactivar la modalidad de
conducción secuencial, volver a colocar
la palanca de cambios en posición D
(Drive), modalidad automática.
MANDOS EN EL VOLANTE(donde estén presentes)
52)
En algunas versiones, el cambio puede
controlarse en modo secuencial con los
mandos en el volante fig. 97.
Para utilizar los mandos en el volante, la
palanca de cambios debe estar
colocada en posición D (Drive) o en
posición central entre (
+)y(–):
accionando la palanca en el volante (
+) (tirando de la palanca hacia el
conductor): engranado de marcha
superior;
accionando la palanca en el volante (
–) (tirando de la palanca hacia el
conductor): engranado de marcha
inferior.
La inserción de una relación de marcha
inferior (o superior) es permitida
solamente si las revoluciones del motor
lo permiten.
ARRANQUE DEL MOTOR
Se permite el arranque del motor sólo
con la palanca de cambio en posición P
o N. Por lo tanto, al arrancar el motor, el
sistema se encontrará en posición N o
97F1B0508C
131

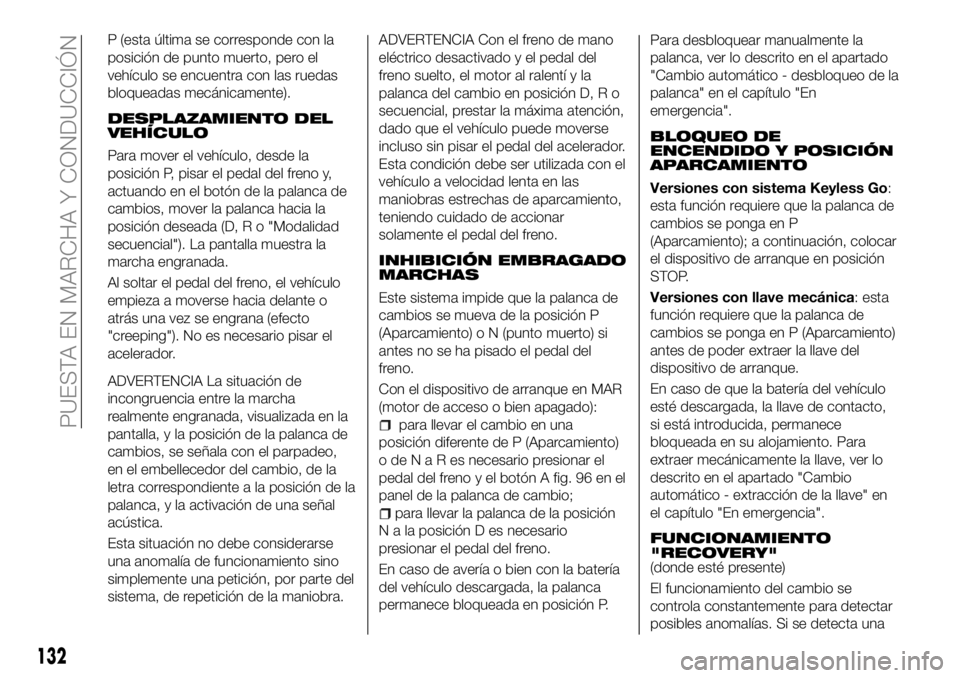

P (esta última se corresponde con la
posición de punto muerto, pero el
vehículo se encuentra con las ruedas
bloqueadas mecánicamente).
DESPLAZAMIENTO DEL
VEHÍCULO
Para mover el vehículo, desde la
posición P, pisar el pedal del freno y,
actuando en el botón de la palanca de
cambios, mover la palanca hacia la
posición deseada (D, R o "Modalidad
secuencial"). La pantalla muestra la
marcha engranada.
Al soltar el pedal del freno, el vehículo
empieza a moverse hacia delante o
atrás una vez se engrana (efecto
"creeping"). No es necesario pisar el
acelerador.
ADVERTENCIA La situación de
incongruencia entre la marcha
realmente engranada, visualizada en la
pantalla, y la posición de la palanca de
cambios, se señala con el parpadeo,
en el embellecedor del cambio, de la
letra correspondiente a la posición de la
palanca, y la activación de una señal
acústica.
Esta situación no debe considerarse
una anomalía de funcionamiento sino
simplemente una petición, por parte del
sistema, de repetición de la maniobra.
ADVERTENCIA Con el freno de mano
eléctrico desactivado y el pedal del
freno suelto, el motor al ralentí y la
palanca del cambio en posición D, R o
secuencial, prestar la máxima atención,
dado que el vehículo puede moverse
incluso sin pisar el pedal del acelerador.
Esta condición debe ser utilizada con el
vehículo a velocidad lenta en las
maniobras estrechas de aparcamiento,
teniendo cuidado de accionar
solamente el pedal del freno.
INHIBICIÓN EMBRAGADO
MARCHAS
Este sistema impide que la palanca de
cambios se mueva de la posición P
(Aparcamiento) o N (punto muerto) si
antes no se ha pisado el pedal del
freno.
Con el dispositivo de arranque en MAR
(motor de acceso o bien apagado):
para llevar el cambio en una
posición diferente de P (Aparcamiento)
odeNaResnecesario presionar el
pedal del freno y el botón A fig. 96 en el
panel de la palanca de cambio;
para llevar la palanca de la posición
N a la posición D es necesario
presionar el pedal del freno.
En caso de avería o bien con la batería
del vehículo descargada, la palanca
permanece bloqueada en posición P. Para desbloquear manualmente la
palanca, ver lo descrito en el apartado
"Cambio automático - desbloqueo de la
palanca" en el capítulo "En
emergencia".
BLOQUEO DE
ENCENDIDO Y POSICIÓN
APARCAMIENTO
Versiones con sistema Keyless Go:
esta función requiere que la palanca de
cambios se ponga en P
(Aparcamiento); a continuación, colocar
el dispositivo de arranque en posición
STOP.
Versiones con llave mecánica: esta
función requiere que la palanca de
cambios se ponga en P (Aparcamiento)
antes de poder extraer la llave del
dispositivo de arranque.
En caso de que la batería del vehículo
esté descargada, la llave de contacto,
si está introducida, permanece
bloqueada en su alojamiento. Para
extraer mecánicamente la llave, ver lo
descrito en el apartado "Cambio
automático - extracción de la llave" en
el capítulo "En emergencia".
FUNCIONAMIENTO
"RECOVERY"
(donde esté presente)
El funcionamiento del cambio se
controla constantemente para detectar
posibles anomalías. Si se detecta una
132
PUESTA EN MARCHA Y CONDUCCIÓN

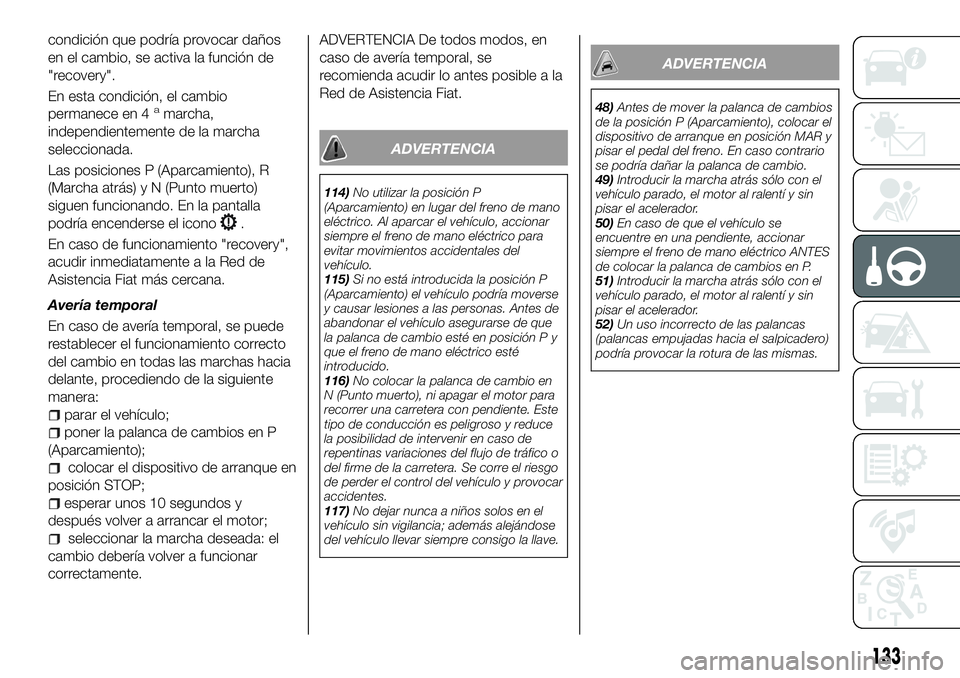

condición que podría provocar daños
en el cambio, se activa la función de
"recovery".
En esta condición, el cambio
permanece en 4
amarcha,
independientemente de la marcha
seleccionada.
Las posiciones P (Aparcamiento), R
(Marcha atrás) y N (Punto muerto)
siguen funcionando. En la pantalla
podría encenderse el icono
.
En caso de funcionamiento "recovery",
acudir inmediatamente a la Red de
Asistencia Fiat más cercana.
Avería temporal
En caso de avería temporal, se puede
restablecer el funcionamiento correcto
del cambio en todas las marchas hacia
delante, procediendo de la siguiente
manera:
parar el vehículo;
poner la palanca de cambios en P
(Aparcamiento);
colocar el dispositivo de arranque en
posición STOP;
esperar unos 10 segundos y
después volver a arrancar el motor;
seleccionar la marcha deseada: el
cambio debería volver a funcionar
correctamente.
ADVERTENCIA De todos modos, en
caso de avería temporal, se
recomienda acudir lo antes posible a la
Red de Asistencia Fiat.
ADVERTENCIA
114) No utilizar la posición P
(Aparcamiento) en lugar del freno de mano
eléctrico. Al aparcar el vehículo, accionar
siempre el freno de mano eléctrico para
evitar movimientos accidentales del
vehículo.
115) Si no está introducida la posición P
(Aparcamiento) el vehículo podría moverse
y causar lesiones a las personas. Antes de
abandonar el vehículo asegurarse de que
la palanca de cambio esté en posición P y
que el freno de mano eléctrico esté
introducido.
116) No colocar la palanca de cambio en
N (Punto muerto), ni apagar el motor para
recorrer una carretera con pendiente. Este
tipo de conducción es peligroso y reduce
la posibilidad de intervenir en caso de
repentinas variaciones del flujo de tráfico o
del firme de la carretera. Se corre el riesgo
de perder el control del vehículo y provocar
accidentes.
117) No dejar nunca a niños solos en el
vehículo sin vigilancia; además alejándose
del vehículo llevar siempre consigo la llave.
ADVERTENCIA
48) Antes de mover la palanca de cambios
de la posición P (Aparcamiento), colocar el
dispositivo de arranque en posición MAR y
pisar el pedal del freno. En caso contrario
se podría dañar la palanca de cambio.
49) Introducir la marcha atrás sólo con el
vehículo parado, el motor al ralentí y sin
pisar el acelerador.
50) En caso de que el vehículo se
encuentre en una pendiente, accionar
siempre el freno de mano eléctrico ANTES
de colocar la palanca de cambios en P.
51) Introducir la marcha atrás sólo con el
vehículo parado, el motor al ralentí y sin
pisar el acelerador.
52) Un uso incorrecto de las palancas
(palancas empujadas hacia el salpicadero)
podría provocar la rotura de las mismas.
133

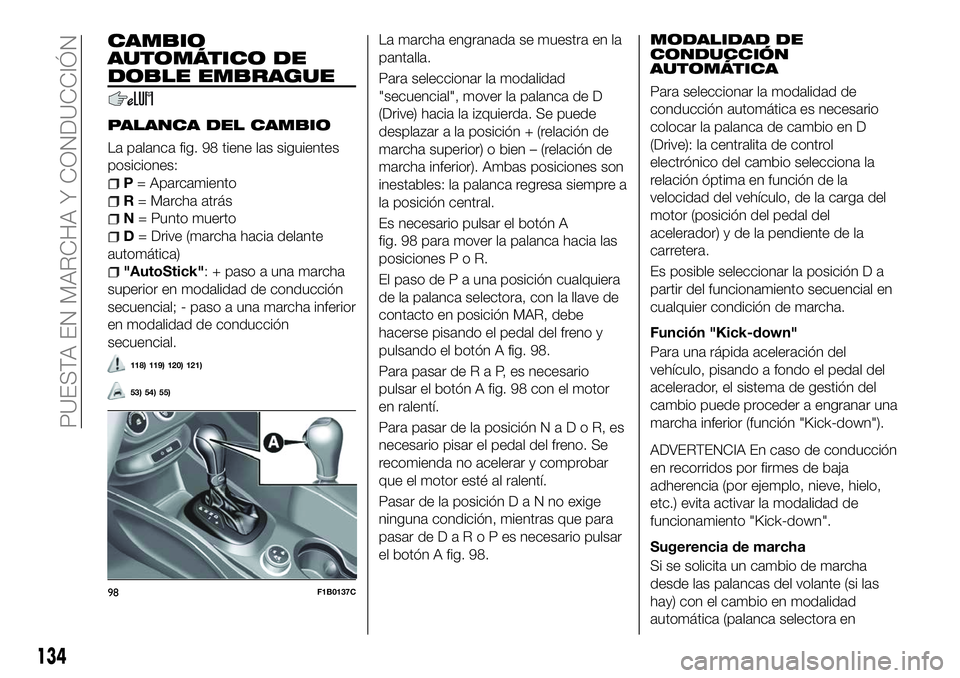

CAMBIO
AUTOMÁTICO DE
DOBLE EMBRAGUE
PALANCA DEL CAMBIO
La palanca fig. 98 tiene las siguientes
posiciones:
P= Aparcamiento
R = Marcha atrás
N = Punto muerto
D= Drive (marcha hacia delante
automática)
"AutoStick": + paso a una marcha
superior en modalidad de conducción
secuencial; - paso a una marcha inferior
en modalidad de conducción
secuencial.
118) 119) 120) 121)
53) 54) 55)
La marcha engranada se muestra en la
pantalla.
Para seleccionar la modalidad
"secuencial", mover la palanca de D
(Drive) hacia la izquierda. Se puede
desplazar a la posición + (relación de
marcha superior) o bien – (relación de
marcha inferior). Ambas posiciones son
inestables: la palanca regresa siempre a
la posición central.
Es necesario pulsar el botón A
fig. 98 para mover la palanca hacia las
posicionesPoR.
El paso de P a una posición cualquiera
de la palanca selectora, con la llave de
contacto en posición MAR, debe
hacerse pisando el pedal del freno y
pulsando el botón A fig. 98.
Para pasar deRaP,esnecesario
pulsar el botón A fig. 98 con el motor
en ralentí.
Para pasar de la posiciónNaDoR,es
necesario pisar el pedal del freno. Se
recomienda no acelerar y comprobar
que el motor esté al ralentí.
Pasar de la posiciónDaNnoexige
ninguna condición, mientras que para
pasar deDaRoPesnecesario pulsar
el botón A fig. 98.MODALIDAD DE
CONDUCCIÓN
AUTOMÁTICA
Para seleccionar la modalidad de
conducción automática es necesario
colocar la palanca de cambio en D
(Drive): la centralita de control
electrónico del cambio selecciona la
relación óptima en función de la
velocidad del vehículo, de la carga del
motor (posición del pedal del
acelerador) y de la pendiente de la
carretera.
Es posible seleccionar la posición D a
partir del funcionamiento secuencial en
cualquier condición de marcha.
Función "Kick-down"
Para una rápida aceleración del
vehículo, pisando a fondo el pedal del
acelerador, el sistema de gestión del
cambio puede proceder a engranar una
marcha inferior (función "Kick-down").
ADVERTENCIA En caso de conducción
en recorridos por firmes de baja
adherencia (por ejemplo, nieve, hielo,
etc.) evita activar la modalidad de
funcionamiento "Kick-down".
Sugerencia de marcha
Si se solicita un cambio de marcha
desde las palancas del volante (si las
hay) con el cambio en modalidad
automática (palanca selectora en
98F1B0137C
134
PUESTA EN MARCHA Y CONDUCCIÓN
