2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

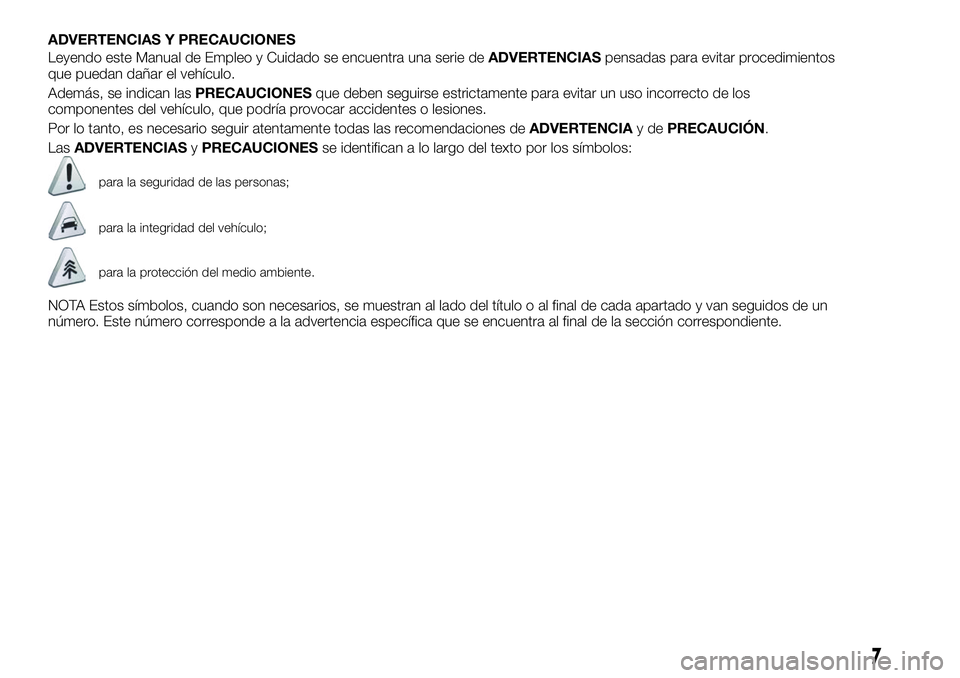

ADVERTENCIAS Y PRECAUCIONES
Leyendo este Manual de Empleo y Cuidado se encuentra una serie deADVERTENCIASpensadas para evitar procedimientos
que puedan dañar el vehículo.
Además, se indican las PRECAUCIONESque deben seguirse estrictamente para evitar un uso incorrecto de los
componentes del vehículo, que podría provocar accidentes o lesiones.
Por lo tanto, es necesario seguir atentamente todas las recomendaciones de ADVERTENCIAydePRECAUCIÓN.
Las ADVERTENCIAS yPRECAUCIONES se identifican a lo largo del texto por los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
NOTA Estos símbolos, cuando son necesarios, se muestran al lado del título o al final de cada apartado y van seguidos de un
número. Este número corresponde a la advertencia específica que se encuentra al final de la sección correspondiente.
7

8

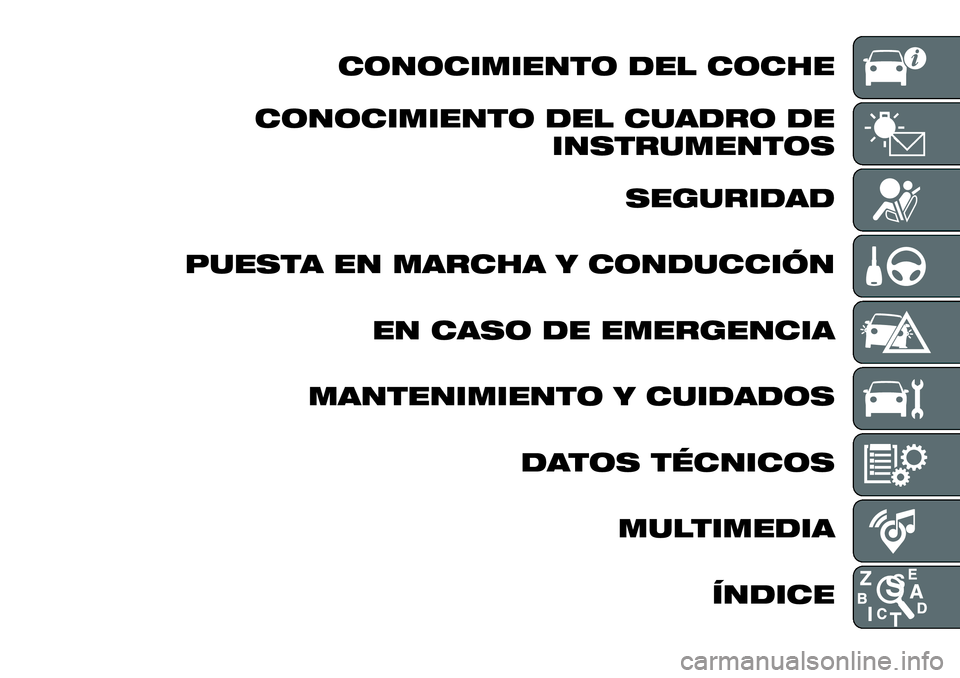

CONOCIMIENTO DEL COCHE
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
SEGURIDAD
PUESTA EN MARCHA Y CONDUCCIÓN EN CASO DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS DATOS TÉCNICOSMULTIMEDIAÍNDICE

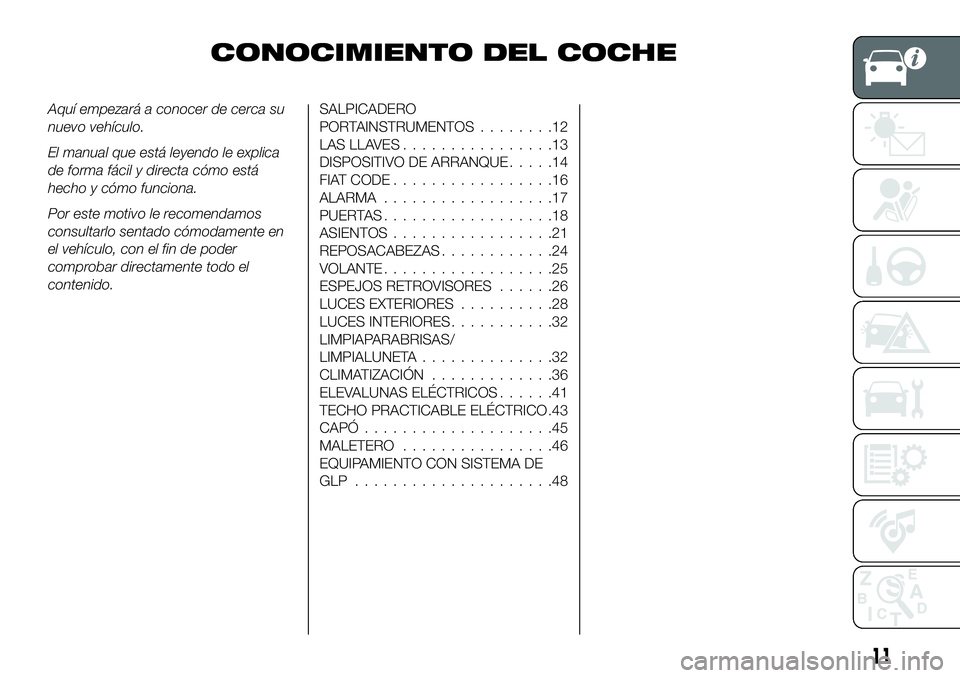

CONOCIMIENTO DEL COCHE
Aquí empezará a conocer de cerca su
nuevo vehículo.
El manual que está leyendo le explica
de forma fácil y directa cómo está
hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente en
el vehículo, con el fin de poder
comprobar directamente todo el
contenido.SALPICADERO
PORTAINSTRUMENTOS........12
LASLLAVES................13
DISPOSITIVO DE ARRANQUE .....14
FIAT CODE .................16
ALARMA ..................17
PUERTAS ..................18
ASIENTOS .................21
REPOSACABEZAS ............24
VOLANTE ..................25
ESPEJOS RETROVISORES ......26
LUCES EXTERIORES ..........28
LUCES INTERIORES ...........32
LIMPIAPARABRISAS/
LIMPIALUNETA ..............32
CLIMATIZACIÓN .............36
ELEVALUNAS ELÉCTRICOS ......41
TECHO PRACTICABLE ELÉCTRICO .43
CAPÓ ....................45
MALETERO ................46
EQUIPAMIENTO CON SISTEMA DE
GLP .....................48
11

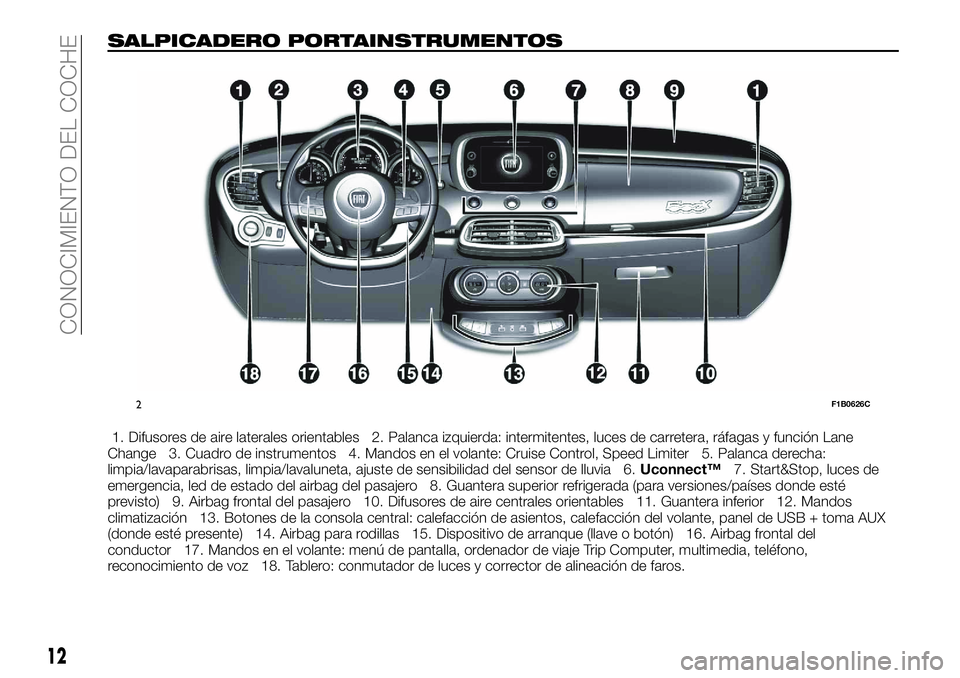

SALPICADERO PORTAINSTRUMENTOS
1. Difusores de aire laterales orientables 2. Palanca izquierda: intermitentes, luces de carretera, ráfagas y función Lane
Change 3. Cuadro de instrumentos 4. Mandos en el volante: Cruise Control, Speed Limiter 5. Palanca derecha:
limpia/lavaparabrisas, limpia/lavaluneta, ajuste de sensibilidad del sensor de lluvia 6. Uconnect™7. Start&Stop, luces de
emergencia, led de estado del airbag del pasajero 8. Guantera superior refrigerada (para versiones/países donde esté
previsto) 9. Airbag frontal del pasajero 10. Difusores de aire centrales orientables 11. Guantera inferior 12. Mandos
climatización 13. Botones de la consola central: calefacción de asientos, calefacción del volante, panel de USB + toma AUX
(donde esté presente) 14. Airbag para rodillas 15. Dispositivo de arranque (llave o botón) 16. Airbag frontal del
conductor 17. Mandos en el volante: menú de pantalla, ordenador de viaje Trip Computer, multimedia, teléfono,
reconocimiento de voz 18. Tablero: conmutador de luces y corrector de alineación de faros.
2F1B0626C
12
CONOCIMIENTO DEL COCHE

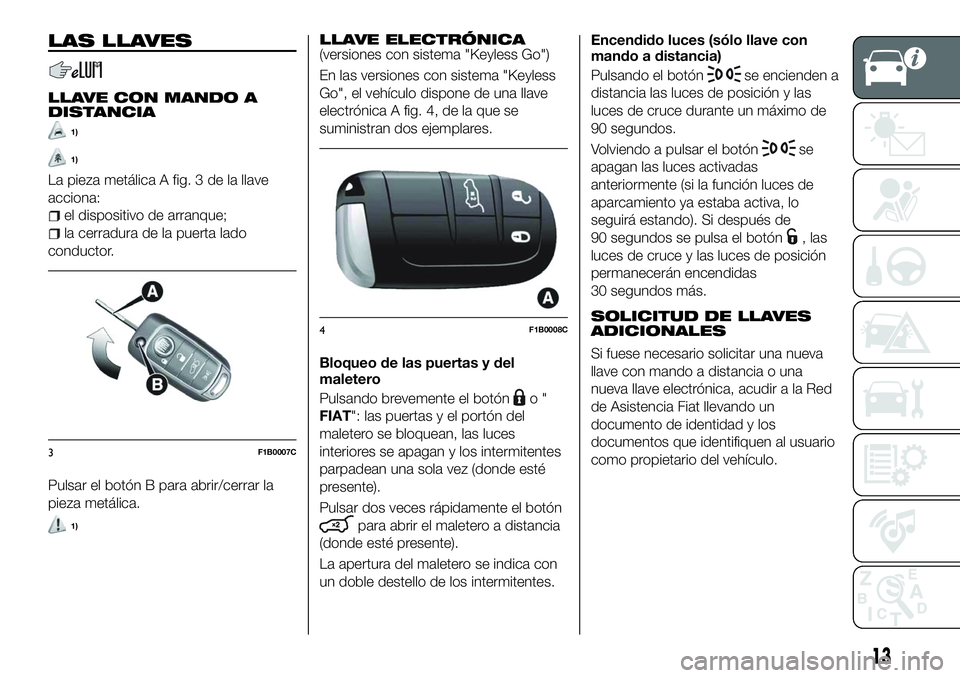

LAS LLAVES
LLAVE CON MANDO A
DISTANCIA
1)
1)
La pieza metálica A fig. 3 de la llave
acciona:
el dispositivo de arranque;
la cerradura de la puerta lado
conductor.
Pulsar el botón B para abrir/cerrar la
pieza metálica.
1)
LLAVE ELECTRÓNICA(versiones con sistema "Keyless Go")
En las versiones con sistema "Keyless
Go", el vehículo dispone de una llave
electrónica A fig. 4, de la que se
suministran dos ejemplares.
Bloqueo de las puertas y del
maletero
Pulsando brevemente el botón
o"
FIAT": las puertas y el portón del
maletero se bloquean, las luces
interiores se apagan y los intermitentes
parpadean una sola vez (donde esté
presente).
Pulsar dos veces rápidamente el botón
para abrir el maletero a distancia
(donde esté presente).
La apertura del maletero se indica con
un doble destello de los intermitentes. Encendido luces (sólo llave con
mando a distancia)
Pulsando el botón
se encienden a
distancia las luces de posición y las
luces de cruce durante un máximo de
90 segundos.
Volviendo a pulsar el botón
se
apagan las luces activadas
anteriormente (si la función luces de
aparcamiento ya estaba activa, lo
seguirá estando). Si después de
90 segundos se pulsa el botón
, las
luces de cruce y las luces de posición
permanecerán encendidas
30 segundos más.
SOLICITUD DE LLAVES
ADICIONALES
Si fuese necesario solicitar una nueva
llave con mando a distancia o una
nueva llave electrónica, acudir a la Red
de Asistencia Fiat llevando un
documento de identidad y los
documentos que identifiquen al usuario
como propietario del vehículo.
3F1B0007C
4F1B0008C
13

ADVERTENCIA
1)Pulsar el botón B sólo con la llave
colocada lejos del cuerpo, en concreto,
lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa).
No dejar la llave sin vigilancia para evitar
que nadie, especialmente los niños, pueda
manipularla y pulsar el botón
accidentalmente.
ADVERTENCIA
1) Los golpes violentos podrían dañar los
componentes electrónicos presentes en la
llave. Para garantizar el funcionamiento
correcto de los dispositivos electrónicos
internos de la llave, no dejarla expuesta al
sol.
ADVERTENCIA
1) Las pilas descargadas son nocivas para
el medio ambiente si no se eliminan
correctamente, por lo que deberán ser
depositadas en los contenedores
específicos según lo establecido por la
legislación vigente, o bien entregadas a la
Red de Asistencia Fiat, que se encargará
de eliminarlas.
DISPOSITIVO DE
ARRANQUE
Versiones con llave mecánica
La llave puede girar en tres posiciones
fig. 5:
STOP: motor apagado, llave
extraíble, dirección bloqueada (con llave
extraída). Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar;
AVV: puesta en marcha del motor.
2) 3)
Versiones con llave electrónica
(sistema Keyless Go)
Para activar el dispositivo de arranque
fig. 6 es necesario que la llave
electrónica se encuentre dentro del
habitáculo.
El dispositivo de arranque se activa
aunque la llave electrónica esté dentro
del maletero o en la bandeja.
El dispositivo de arranque puede
adoptar los estados siguientes:
STOP: motor apagado, dirección
bloqueada. Algunos dispositivos
eléctricos (por ejemplo, el cierre
centralizado de las puertas, la alarma,
etc.) pueden seguir funcionando;
MAR: posición de marcha. Todos los
dispositivos eléctricos pueden
funcionar. Se puede pasar a este
estado pulsando una vez el botón del
dispositivo de arranque sin pisar el5F1B0627C
6F1B0014C
14
CONOCIMIENTO DEL COCHE
