2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

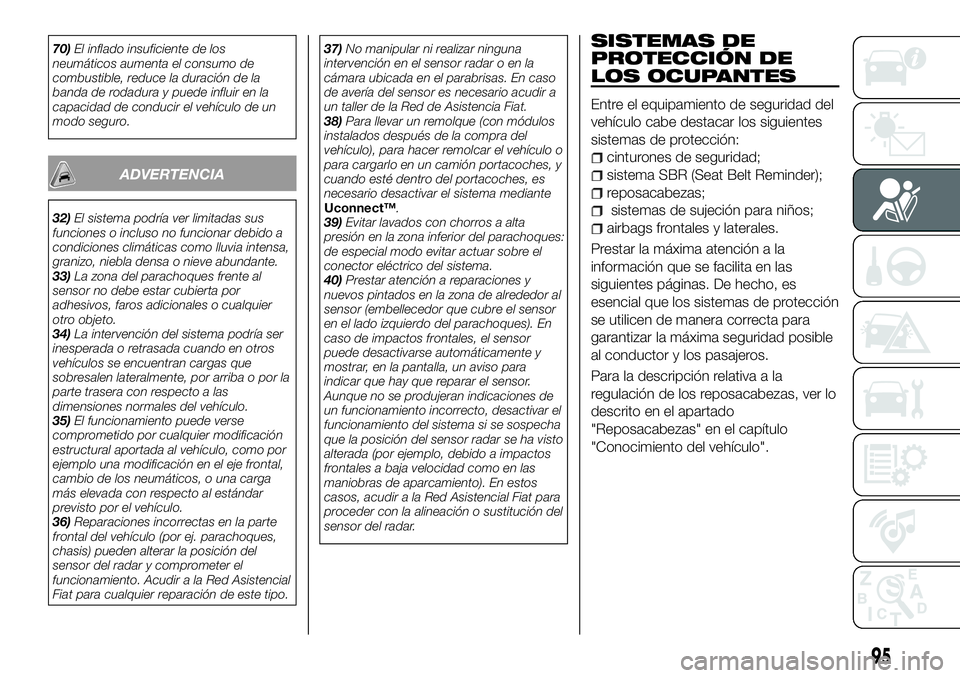

70)El inflado insuficiente de los
neumáticos aumenta el consumo de
combustible, reduce la duración de la
banda de rodadura y puede influir en la
capacidad de conducir el vehículo de un
modo seguro.
ADVERTENCIA
32) El sistema podría ver limitadas sus
funciones o incluso no funcionar debido a
condiciones climáticas como lluvia intensa,
granizo, niebla densa o nieve abundante.
33) La zona del parachoques frente al
sensor no debe estar cubierta por
adhesivos, faros adicionales o cualquier
otro objeto.
34) La intervención del sistema podría ser
inesperada o retrasada cuando en otros
vehículos se encuentran cargas que
sobresalen lateralmente, por arriba o por la
parte trasera con respecto a las
dimensiones normales del vehículo.
35) El funcionamiento puede verse
comprometido por cualquier modificación
estructural aportada al vehículo, como por
ejemplo una modificación en el eje frontal,
cambio de los neumáticos, o una carga
más elevada con respecto al estándar
previsto por el vehículo.
36) Reparaciones incorrectas en la parte
frontal del vehículo (por ej. parachoques,
chasis) pueden alterar la posición del
sensor del radar y comprometer el
funcionamiento. Acudir a la Red Asistencial
Fiat para cualquier reparación de este tipo. 37)
No manipular ni realizar ninguna
intervención en el sensor radar o en la
cámara ubicada en el parabrisas. En caso
de avería del sensor es necesario acudir a
un taller de la Red de Asistencia Fiat.
38) Para llevar un remolque (con módulos
instalados después de la compra del
vehículo), para hacer remolcar el vehículo o
para cargarlo en un camión portacoches, y
cuando esté dentro del portacoches, es
necesario desactivar el sistema mediante
Uconnect™.
39) Evitar lavados con chorros a alta
presión en la zona inferior del parachoques:
de especial modo evitar actuar sobre el
conector eléctrico del sistema.
40) Prestar atención a reparaciones y
nuevos pintados en la zona de alrededor al
sensor (embellecedor que cubre el sensor
en el lado izquierdo del parachoques). En
caso de impactos frontales, el sensor
puede desactivarse automáticamente y
mostrar, en la pantalla, un aviso para
indicar que hay que reparar el sensor.
Aunque no se produjeran indicaciones de
un funcionamiento incorrecto, desactivar el
funcionamiento del sistema si se sospecha
que la posición del sensor radar se ha visto
alterada (por ejemplo, debido a impactos
frontales a baja velocidad como en las
maniobras de aparcamiento). En estos
casos, acudir a la Red Asistencial Fiat para
proceder con la alineación o sustitución del
sensor del radar.
SISTEMAS DE
PROTECCIÓN DE
LOS OCUPANTES
Entre el equipamiento de seguridad del
vehículo cabe destacar los siguientes
sistemas de protección:
cinturones de seguridad;
sistema SBR (Seat Belt Reminder);
reposacabezas;
sistemas de sujeción para niños;
airbags frontales y laterales.
Prestar la máxima atención a la
información que se facilita en las
siguientes páginas. De hecho, es
esencial que los sistemas de protección
se utilicen de manera correcta para
garantizar la máxima seguridad posible
al conductor y los pasajeros.
Para la descripción relativa a la
regulación de los reposacabezas, ver lo
descrito en el apartado
"Reposacabezas" en el capítulo
"Conocimiento del vehículo".
95

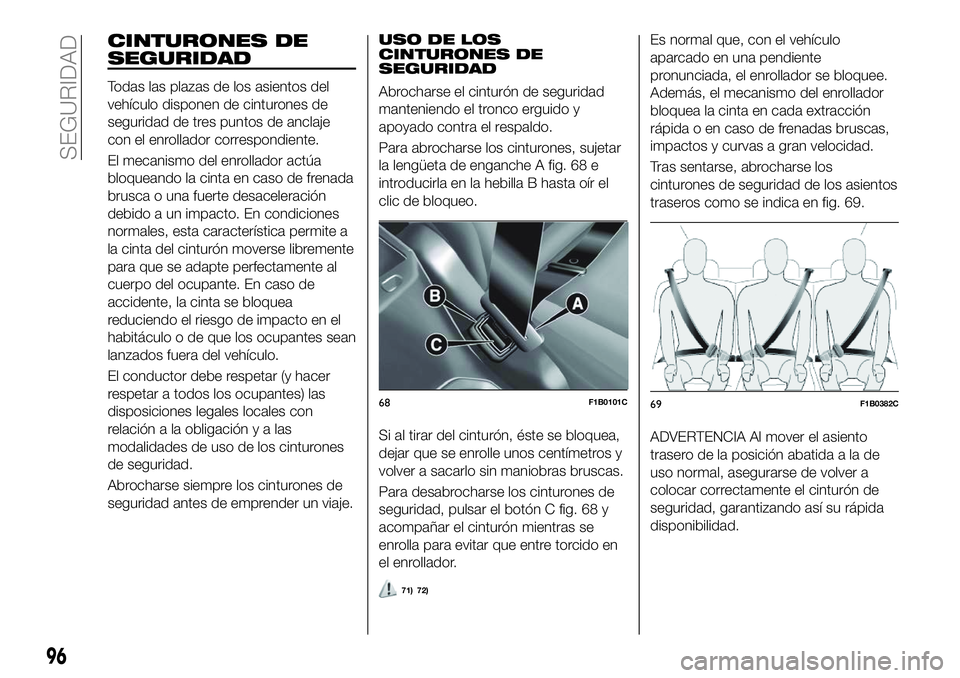

CINTURONES DE
SEGURIDAD
Todas las plazas de los asientos del
vehículo disponen de cinturones de
seguridad de tres puntos de anclaje
con el enrollador correspondiente.
El mecanismo del enrollador actúa
bloqueando la cinta en caso de frenada
brusca o una fuerte desaceleración
debido a un impacto. En condiciones
normales, esta característica permite a
la cinta del cinturón moverse libremente
para que se adapte perfectamente al
cuerpo del ocupante. En caso de
accidente, la cinta se bloquea
reduciendo el riesgo de impacto en el
habitáculo o de que los ocupantes sean
lanzados fuera del vehículo.
El conductor debe respetar (y hacer
respetar a todos los ocupantes) las
disposiciones legales locales con
relación a la obligaciónyalas
modalidades de uso de los cinturones
de seguridad.
Abrocharse siempre los cinturones de
seguridad antes de emprender un viaje.
USO DE LOS
CINTURONES DE
SEGURIDAD
Abrocharse el cinturón de seguridad
manteniendo el tronco erguido y
apoyado contra el respaldo.
Para abrocharse los cinturones, sujetar
la lengüeta de enganche A fig. 68 e
introducirla en la hebilla B hasta oír el
clic de bloqueo.
Si al tirar del cinturón, éste se bloquea,
dejar que se enrolle unos centímetros y
volver a sacarlo sin maniobras bruscas.
Para desabrocharse los cinturones de
seguridad, pulsar el botón C fig. 68 y
acompañar el cinturón mientras se
enrolla para evitar que entre torcido en
el enrollador.
71) 72)
Es normal que, con el vehículo
aparcado en una pendiente
pronunciada, el enrollador se bloquee.
Además, el mecanismo del enrollador
bloquea la cinta en cada extracción
rápida o en caso de frenadas bruscas,
impactos y curvas a gran velocidad.
Tras sentarse, abrocharse los
cinturones de seguridad de los asientos
traseros como se indica en fig. 69.
ADVERTENCIA Al mover el asiento
trasero de la posición abatida a la de
uso normal, asegurarse de volver a
colocar correctamente el cinturón de
seguridad, garantizando así su rápida
disponibilidad.
68F1B0101C69F1B0382C
96
SEGURIDAD

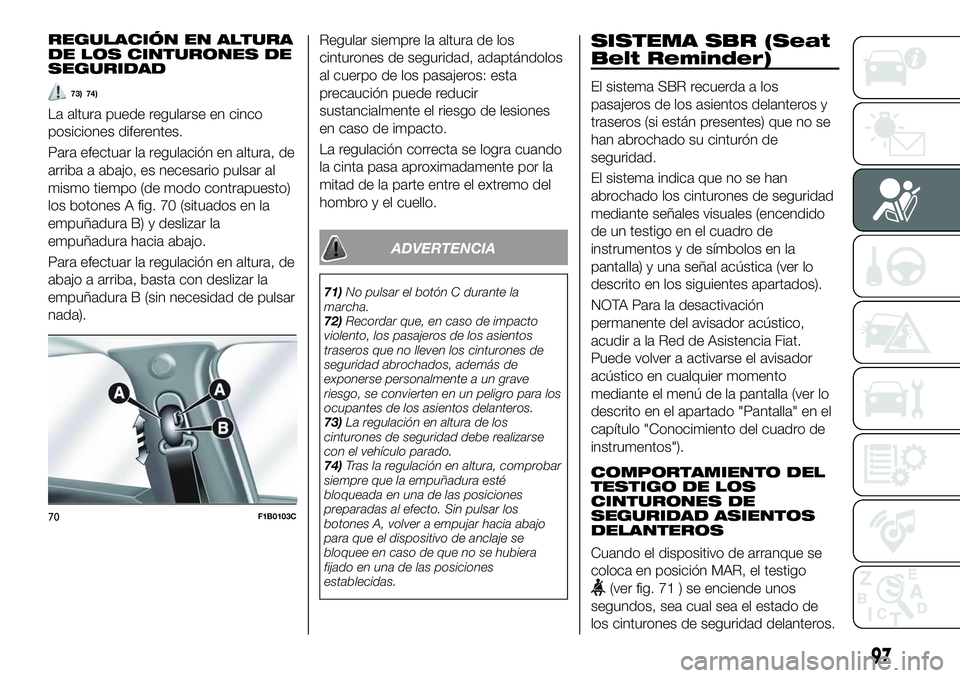

REGULACIÓN EN ALTURA
DE LOS CINTURONES DE
SEGURIDAD
73) 74)
La altura puede regularse en cinco
posiciones diferentes.
Para efectuar la regulación en altura, de
arriba a abajo, es necesario pulsar al
mismo tiempo (de modo contrapuesto)
los botones A fig. 70 (situados en la
empuñadura B) y deslizar la
empuñadura hacia abajo.
Para efectuar la regulación en altura, de
abajo a arriba, basta con deslizar la
empuñadura B (sin necesidad de pulsar
nada).Regular siempre la altura de los
cinturones de seguridad, adaptándolos
al cuerpo de los pasajeros: esta
precaución puede reducir
sustancialmente el riesgo de lesiones
en caso de impacto.
La regulación correcta se logra cuando
la cinta pasa aproximadamente por la
mitad de la parte entre el extremo del
hombro y el cuello.
ADVERTENCIA
71)
No pulsar el botón C durante la
marcha.
72) Recordar que, en caso de impacto
violento, los pasajeros de los asientos
traseros que no lleven los cinturones de
seguridad abrochados, además de
exponerse personalmente a un grave
riesgo, se convierten en un peligro para los
ocupantes de los asientos delanteros.
73) La regulación en altura de los
cinturones de seguridad debe realizarse
con el vehículo parado.
74) Tras la regulación en altura, comprobar
siempre que la empuñadura esté
bloqueada en una de las posiciones
preparadas al efecto. Sin pulsar los
botones A, volver a empujar hacia abajo
para que el dispositivo de anclaje se
bloquee en caso de que no se hubiera
fijado en una de las posiciones
establecidas.
SISTEMA SBR (Seat
Belt Reminder)
El sistema SBR recuerda a los
pasajeros de los asientos delanteros y
traseros (si están presentes) que no se
han abrochado su cinturón de
seguridad.
El sistema indica que no se han
abrochado los cinturones de seguridad
mediante señales visuales (encendido
de un testigo en el cuadro de
instrumentos y de símbolos en la
pantalla) y una señal acústica (ver lo
descrito en los siguientes apartados).
NOTA Para la desactivación
permanente del avisador acústico,
acudir a la Red de Asistencia Fiat.
Puede volver a activarse el avisador
acústico en cualquier momento
mediante el menú de la pantalla (ver lo
descrito en el apartado "Pantalla" en el
capítulo "Conocimiento del cuadro de
instrumentos").
COMPORTAMIENTO DEL
TESTIGO DE LOS
CINTURONES DE
SEGURIDAD ASIENTOS
DELANTEROS
Cuando el dispositivo de arranque se
coloca en posición MAR, el testigo
(ver fig. 71 ) se enciende unos
segundos, sea cual sea el estado de
los cinturones de seguridad delanteros.
70F1B0103C
97

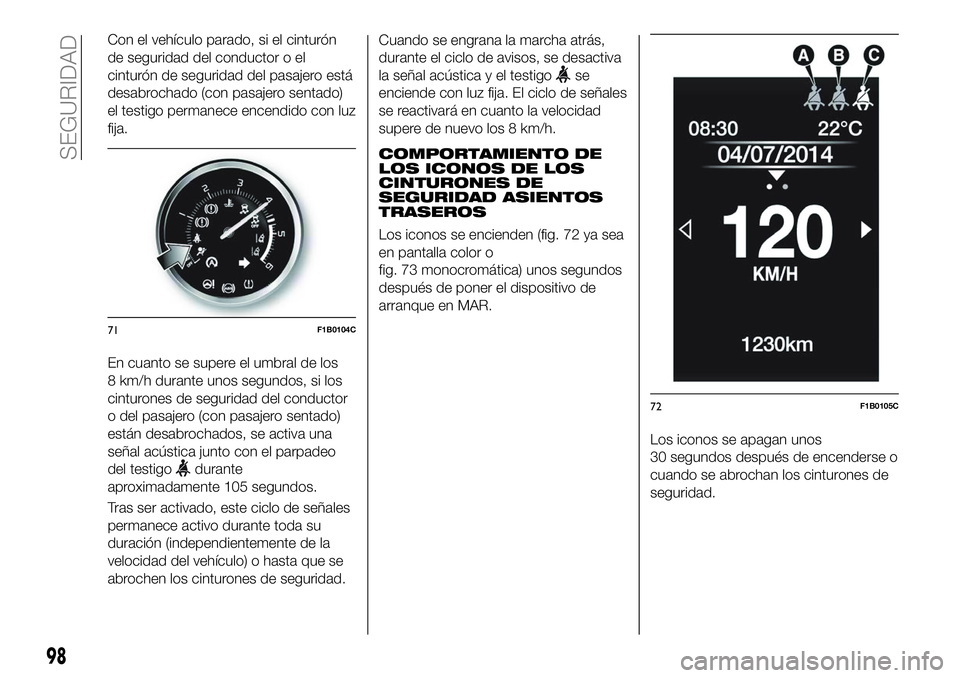

Con el vehículo parado, si el cinturón
de seguridad del conductor o el
cinturón de seguridad del pasajero está
desabrochado (con pasajero sentado)
el testigo permanece encendido con luz
fija.
En cuanto se supere el umbral de los
8 km/h durante unos segundos, si los
cinturones de seguridad del conductor
o del pasajero (con pasajero sentado)
están desabrochados, se activa una
señal acústica junto con el parpadeo
del testigo
durante
aproximadamente 105 segundos.
Tras ser activado, este ciclo de señales
permanece activo durante toda su
duración (independientemente de la
velocidad del vehículo) o hasta que se
abrochen los cinturones de seguridad. Cuando se engrana la marcha atrás,
durante el ciclo de avisos, se desactiva
la señal acústica y el testigo
se
enciende con luz fija. El ciclo de señales
se reactivará en cuanto la velocidad
supere de nuevo los 8 km/h.
COMPORTAMIENTO DE
LOS ICONOS DE LOS
CINTURONES DE
SEGURIDAD ASIENTOS
TRASEROS
Los iconos se encienden (fig. 72 ya sea
en pantalla color o
fig. 73 monocromática) unos segundos
después de poner el dispositivo de
arranque en MAR.
Los iconos se apagan unos
30 segundos después de encenderse o
cuando se abrochan los cinturones de
seguridad.
71F1B0104C
72F1B0105C
98
SEGURIDAD

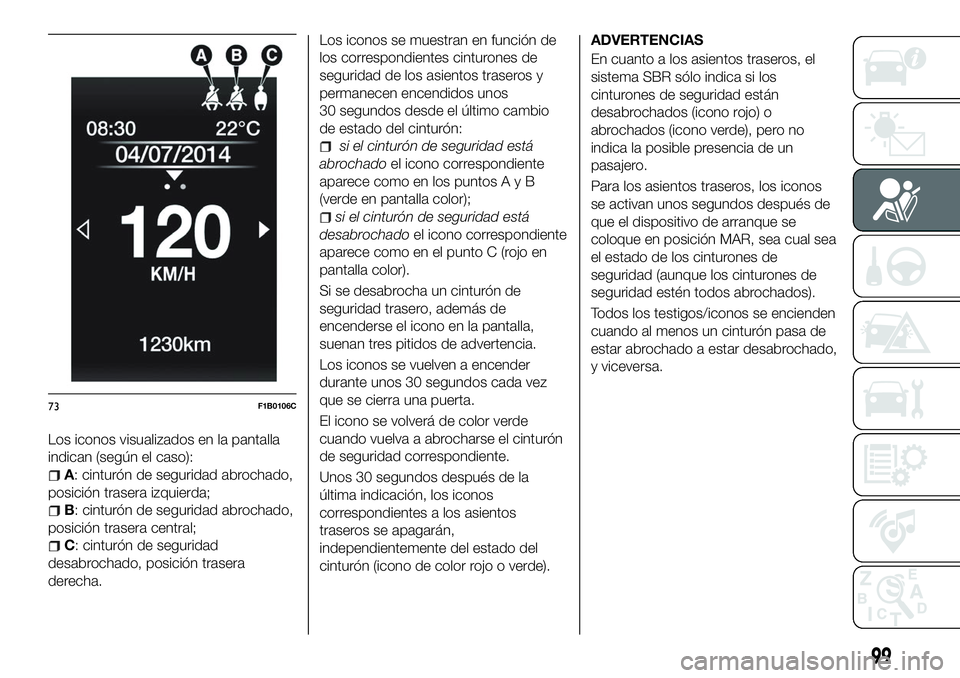

Los iconos visualizados en la pantalla
indican (según el caso):
A: cinturón de seguridad abrochado,
posición trasera izquierda;
B: cinturón de seguridad abrochado,
posición trasera central;
C: cinturón de seguridad
desabrochado, posición trasera
derecha. Los iconos se muestran en función de
los correspondientes cinturones de
seguridad de los asientos traseros y
permanecen encendidos unos
30 segundos desde el último cambio
de estado del cinturón:
si el cinturón de seguridad está
abrochado el icono correspondiente
aparece como en los puntosAyB
(verde en pantalla color);
si el cinturón de seguridad está
desabrochado el icono correspondiente
aparece como en el punto C (rojo en
pantalla color).
Si se desabrocha un cinturón de
seguridad trasero, además de
encenderse el icono en la pantalla,
suenan tres pitidos de advertencia.
Los iconos se vuelven a encender
durante unos 30 segundos cada vez
que se cierra una puerta.
El icono se volverá de color verde
cuando vuelva a abrocharse el cinturón
de seguridad correspondiente.
Unos 30 segundos después de la
última indicación, los iconos
correspondientes a los asientos
traseros se apagarán,
independientemente del estado del
cinturón (icono de color rojo o verde). ADVERTENCIAS
En cuanto a los asientos traseros, el
sistema SBR sólo indica si los
cinturones de seguridad están
desabrochados (icono rojo) o
abrochados (icono verde), pero no
indica la posible presencia de un
pasajero.
Para los asientos traseros, los iconos
se activan unos segundos después de
que el dispositivo de arranque se
coloque en posición MAR, sea cual sea
el estado de los cinturones de
seguridad (aunque los cinturones de
seguridad estén todos abrochados).
Todos los testigos/iconos se encienden
cuando al menos un cinturón pasa de
estar abrochado a estar desabrochado,
y viceversa.
73F1B0106C
99

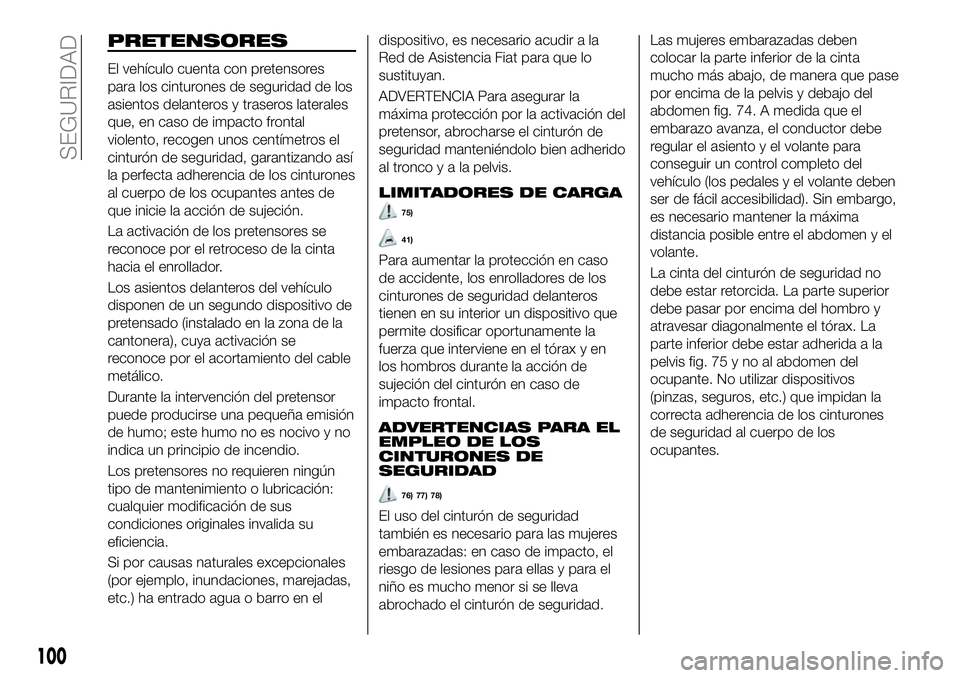

PRETENSORES
El vehículo cuenta con pretensores
para los cinturones de seguridad de los
asientos delanteros y traseros laterales
que, en caso de impacto frontal
violento, recogen unos centímetros el
cinturón de seguridad, garantizando así
la perfecta adherencia de los cinturones
al cuerpo de los ocupantes antes de
que inicie la acción de sujeción.
La activación de los pretensores se
reconoce por el retroceso de la cinta
hacia el enrollador.
Los asientos delanteros del vehículo
disponen de un segundo dispositivo de
pretensado (instalado en la zona de la
cantonera), cuya activación se
reconoce por el acortamiento del cable
metálico.
Durante la intervención del pretensor
puede producirse una pequeña emisión
de humo; este humo no es nocivo y no
indica un principio de incendio.
Los pretensores no requieren ningún
tipo de mantenimiento o lubricación:
cualquier modificación de sus
condiciones originales invalida su
eficiencia.
Si por causas naturales excepcionales
(por ejemplo, inundaciones, marejadas,
etc.) ha entrado agua o barro en eldispositivo, es necesario acudir a la
Red de Asistencia Fiat para que lo
sustituyan.
ADVERTENCIA Para asegurar la
máxima protección por la activación del
pretensor, abrocharse el cinturón de
seguridad manteniéndolo bien adherido
altroncoyalapelvis.
LIMITADORES DE CARGA
75)
41)
Para aumentar la protección en caso
de accidente, los enrolladores de los
cinturones de seguridad delanteros
tienen en su interior un dispositivo que
permite dosificar oportunamente la
fuerza que interviene en el tórax y en
los hombros durante la acción de
sujeción del cinturón en caso de
impacto frontal.
ADVERTENCIAS PARA EL
EMPLEO DE LOS
CINTURONES DE
SEGURIDAD
76) 77) 78)
El uso del cinturón de seguridad
también es necesario para las mujeres
embarazadas: en caso de impacto, el
riesgo de lesiones para ellas y para el
niño es mucho menor si se lleva
abrochado el cinturón de seguridad.Las mujeres embarazadas deben
colocar la parte inferior de la cinta
mucho más abajo, de manera que pase
por encima de la pelvis y debajo del
abdomen fig. 74. A medida que el
embarazo avanza, el conductor debe
regular el asiento y el volante para
conseguir un control completo del
vehículo (los pedales y el volante deben
ser de fácil accesibilidad). Sin embargo,
es necesario mantener la máxima
distancia posible entre el abdomen y el
volante.
La cinta del cinturón de seguridad no
debe estar retorcida. La parte superior
debe pasar por encima del hombro y
atravesar diagonalmente el tórax. La
parte inferior debe estar adherida a la
pelvis fig. 75 y no al abdomen del
ocupante. No utilizar dispositivos
(pinzas, seguros, etc.) que impidan la
correcta adherencia de los cinturones
de seguridad al cuerpo de los
ocupantes.
100
SEGURIDAD

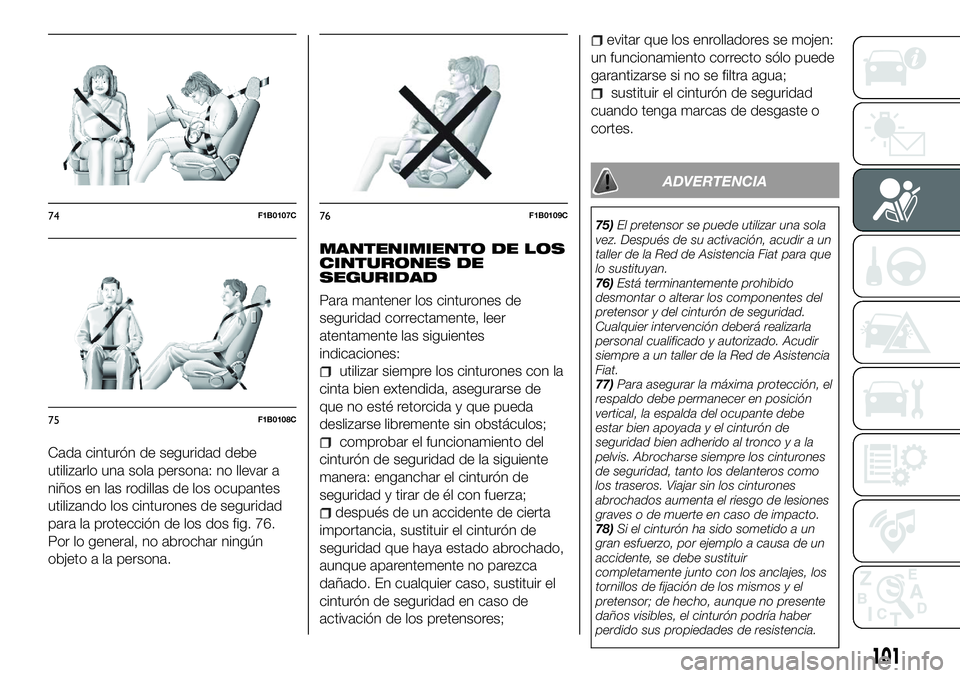

Cada cinturón de seguridad debe
utilizarlo una sola persona: no llevar a
niños en las rodillas de los ocupantes
utilizando los cinturones de seguridad
para la protección de los dos fig. 76.
Por lo general, no abrochar ningún
objeto a la persona.
MANTENIMIENTO DE LOS
CINTURONES DE
SEGURIDAD
Para mantener los cinturones de
seguridad correctamente, leer
atentamente las siguientes
indicaciones:
utilizar siempre los cinturones con la
cinta bien extendida, asegurarse de
que no esté retorcida y que pueda
deslizarse libremente sin obstáculos;
comprobar el funcionamiento del
cinturón de seguridad de la siguiente
manera: enganchar el cinturón de
seguridad y tirar de él con fuerza;
después de un accidente de cierta
importancia, sustituir el cinturón de
seguridad que haya estado abrochado,
aunque aparentemente no parezca
dañado. En cualquier caso, sustituir el
cinturón de seguridad en caso de
activación de los pretensores;
evitar que los enrolladores se mojen:
un funcionamiento correcto sólo puede
garantizarse si no se filtra agua;
sustituir el cinturón de seguridad
cuando tenga marcas de desgaste o
cortes.
ADVERTENCIA
75) El pretensor se puede utilizar una sola
vez. Después de su activación, acudir a un
taller de la Red de Asistencia Fiat para que
lo sustituyan.
76) Está terminantemente prohibido
desmontar o alterar los componentes del
pretensor y del cinturón de seguridad.
Cualquier intervención deberá realizarla
personal cualificado y autorizado. Acudir
siempre a un taller de la Red de Asistencia
Fiat.
77) Para asegurar la máxima protección, el
respaldo debe permanecer en posición
vertical, la espalda del ocupante debe
estar bien apoyada y el cinturón de
seguridad bien adherido al troncoyala
pelvis. Abrocharse siempre los cinturones
de seguridad, tanto los delanteros como
los traseros. Viajar sin los cinturones
abrochados aumenta el riesgo de lesiones
graves o de muerte en caso de impacto.
78) Si el cinturón ha sido sometido a un
gran esfuerzo, por ejemplo a causa de un
accidente, se debe sustituir
completamente junto con los anclajes, los
tornillos de fijación de los mismos y el
pretensor; de hecho, aunque no presente
daños visibles, el cinturón podría haber
perdido sus propiedades de resistencia.74F1B0107C
75F1B0108C
76F1B0109C
101

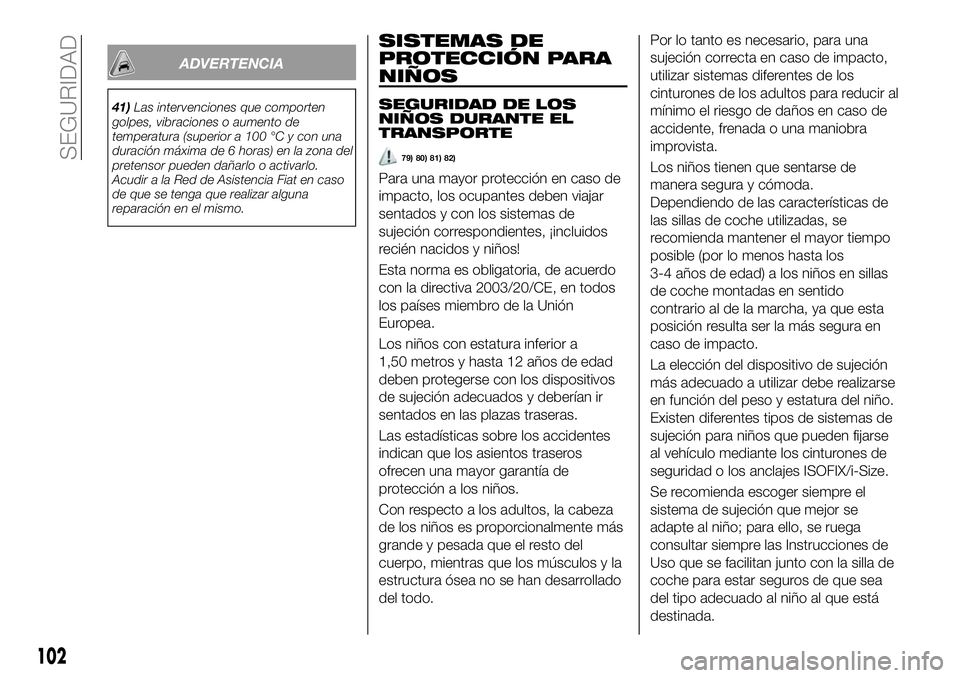

ADVERTENCIA
41)Las intervenciones que comporten
golpes, vibraciones o aumento de
temperatura (superior a 100 °C y con una
duración máxima de 6 horas) en la zona del
pretensor pueden dañarlo o activarlo.
Acudir a la Red de Asistencia Fiat en caso
de que se tenga que realizar alguna
reparación en el mismo.
SISTEMAS DE
PROTECCIÓN PARA
NIÑOS
SEGURIDAD DE LOS
NIÑOS DURANTE EL
TRANSPORTE
79) 80) 81) 82)
Para una mayor protección en caso de
impacto, los ocupantes deben viajar
sentados y con los sistemas de
sujeción correspondientes, ¡incluidos
recién nacidos y niños!
Esta norma es obligatoria, de acuerdo
con la directiva 2003/20/CE, en todos
los países miembro de la Unión
Europea.
Los niños con estatura inferior a
1,50 metros y hasta 12 años de edad
deben protegerse con los dispositivos
de sujeción adecuados y deberían ir
sentados en las plazas traseras.
Las estadísticas sobre los accidentes
indican que los asientos traseros
ofrecen una mayor garantía de
protección a los niños.
Con respecto a los adultos, la cabeza
de los niños es proporcionalmente más
grande y pesada que el resto del
cuerpo, mientras que los músculos y la
estructura ósea no se han desarrollado
del todo. Por lo tanto es necesario, para una
sujeción correcta en caso de impacto,
utilizar sistemas diferentes de los
cinturones de los adultos para reducir al
mínimo el riesgo de daños en caso de
accidente, frenada o una maniobra
improvista.
Los niños tienen que sentarse de
manera segura y cómoda.
Dependiendo de las características de
las sillas de coche utilizadas, se
recomienda mantener el mayor tiempo
posible (por lo menos hasta los
3-4 años de edad) a los niños en sillas
de coche montadas en sentido
contrario al de la marcha, ya que esta
posición resulta ser la más segura en
caso de impacto.
La elección del dispositivo de sujeción
más adecuado a utilizar debe realizarse
en función del peso y estatura del niño.
Existen diferentes tipos de sistemas de
sujeción para niños que pueden fijarse
al vehículo mediante los cinturones de
seguridad o los anclajes ISOFIX/i-Size.
Se recomienda escoger siempre el
sistema de sujeción que mejor se
adapte al niño; para ello, se ruega
consultar siempre las Instrucciones de
Uso que se facilitan junto con la silla de
coche para estar seguros de que sea
del tipo adecuado al niño al que está
destinada.
102
SEGURIDAD
