2018 FIAT 500X Manual de Empleo y Cuidado (in Spanish)

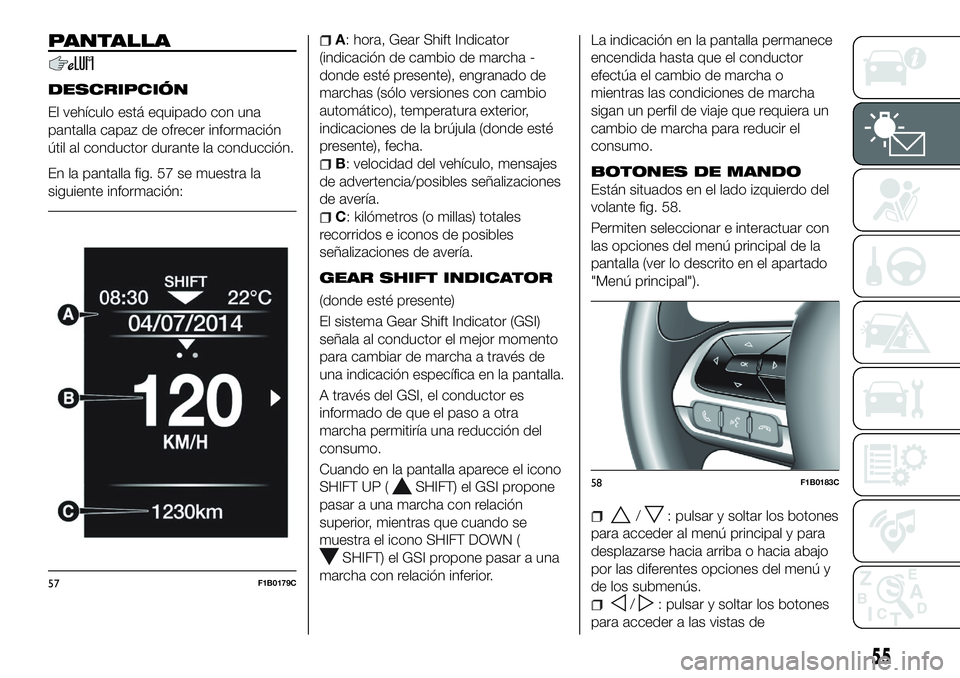

PANTALLA
DESCRIPCIÓN
El vehículo está equipado con una
pantalla capaz de ofrecer información
útil al conductor durante la conducción.
En la pantalla fig. 57 se muestra la
siguiente información:
A: hora, Gear Shift Indicator
(indicación de cambio de marcha -
donde esté presente), engranado de
marchas (sólo versiones con cambio
automático), temperatura exterior,
indicaciones de la brújula (donde esté
presente), fecha.
B: velocidad del vehículo, mensajes
de advertencia/posibles señalizaciones
de avería.
C: kilómetros (o millas) totales
recorridos e iconos de posibles
señalizaciones de avería.
GEAR SHIFT INDICATOR
(donde esté presente)
El sistema Gear Shift Indicator (GSI)
señala al conductor el mejor momento
para cambiar de marcha a través de
una indicación específica en la pantalla.
A través del GSI, el conductor es
informado de que el paso a otra
marcha permitiría una reducción del
consumo.
Cuando en la pantalla aparece el icono
SHIFT UP (
SHIFT) el GSI propone
pasar a una marcha con relación
superior, mientras que cuando se
muestra el icono SHIFT DOWN (
SHIFT) el GSI propone pasar a una
marcha con relación inferior. La indicación en la pantalla permanece
encendida hasta que el conductor
efectúa el cambio de marcha o
mientras las condiciones de marcha
sigan un perfil de viaje que requiera un
cambio de marcha para reducir el
consumo.
BOTONES DE MANDO
Están situados en el lado izquierdo del
volante fig. 58.
Permiten seleccionar e interactuar con
las opciones del menú principal de la
pantalla (ver lo descrito en el apartado
"Menú principal").
/: pulsar y soltar los botones
para acceder al menú principal y para
desplazarse hacia arriba o hacia abajo
por las diferentes opciones del menú y
de los submenús.
/: pulsar y soltar los botones
para acceder a las vistas de
57F1B0179C
58F1B0183C
55

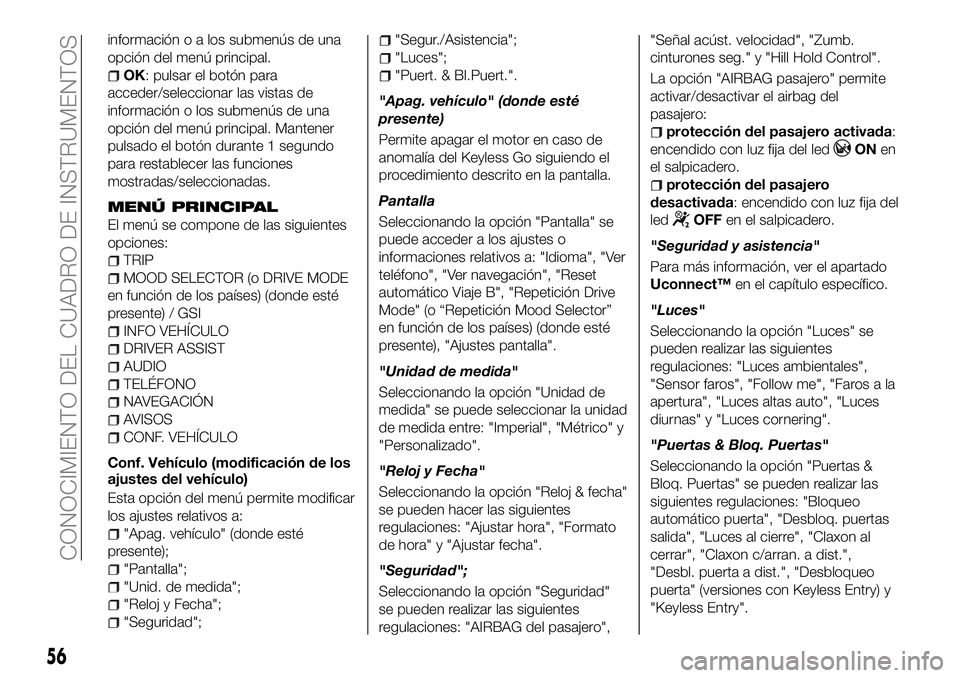

información o a los submenús de una
opción del menú principal.
OK: pulsar el botón para
acceder/seleccionar las vistas de
información o los submenús de una
opción del menú principal. Mantener
pulsado el botón durante 1 segundo
para restablecer las funciones
mostradas/seleccionadas.
MENÚ PRINCIPAL
El menú se compone de las siguientes
opciones:
TRIP
MOOD SELECTOR (o DRIVE MODE
en función de los países) (donde esté
presente) / GSI
INFO VEHÍCULO
DRIVER ASSIST
AUDIO
TELÉFONO
NAVEGACIÓN
AVISOS
CONF. VEHÍCULO
Conf. Vehículo (modificación de los
ajustes del vehículo)
Esta opción del menú permite modificar
los ajustes relativos a:
"Apag. vehículo" (donde esté
presente);
"Pantalla";
"Unid. de medida";
"Reloj y Fecha";
"Seguridad";
"Segur./Asistencia";
"Luces";
"Puert. & Bl.Puert.".
"Apag. vehículo" (donde esté
presente)
Permite apagar el motor en caso de
anomalía del Keyless Go siguiendo el
procedimiento descrito en la pantalla.
Pantalla
Seleccionando la opción "Pantalla" se
puede acceder a los ajustes o
informaciones relativos a: "Idioma", "Ver
teléfono", "Ver navegación", "Reset
automático Viaje B", "Repetición Drive
Mode" (o “Repetición Mood Selector”
en función de los países) (donde esté
presente), "Ajustes pantalla".
"Unidad de medida"
Seleccionando la opción "Unidad de
medida" se puede seleccionar la unidad
de medida entre: "Imperial", "Métrico" y
"Personalizado".
"Reloj y Fecha"
Seleccionando la opción "Reloj & fecha"
se pueden hacer las siguientes
regulaciones: "Ajustar hora", "Formato
de hora" y "Ajustar fecha".
"Seguridad";
Seleccionando la opción "Seguridad"
se pueden realizar las siguientes
regulaciones: "AIRBAG del pasajero", "Señal acúst. velocidad", "Zumb.
cinturones seg." y "Hill Hold Control".
La opción "AIRBAG pasajero" permite
activar/desactivar el airbag del
pasajero:
protección del pasajero activada:
encendido con luz fija del led
ON en
el salpicadero.
protección del pasajero
desactivada: encendido con luz fija del
led
OFF en el salpicadero.
"Seguridad y asistencia"
Para más información, ver el apartado
Uconnect™ en el capítulo específico.
"Luces"
Seleccionando la opción "Luces" se
pueden realizar las siguientes
regulaciones: "Luces ambientales",
"Sensor faros", "Follow me", "Faros a la
apertura", "Luces altas auto", "Luces
diurnas" y "Luces cornering".
"Puertas & Bloq. Puertas"
Seleccionando la opción "Puertas &
Bloq. Puertas" se pueden realizar las
siguientes regulaciones: "Bloqueo
automático puerta", "Desbloq. puertas
salida", "Luces al cierre", "Claxon al
cerrar", "Claxon c/arran. a dist.",
"Desbl. puerta a dist.", "Desbloqueo
puerta" (versiones con Keyless Entry) y
"Keyless Entry".
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

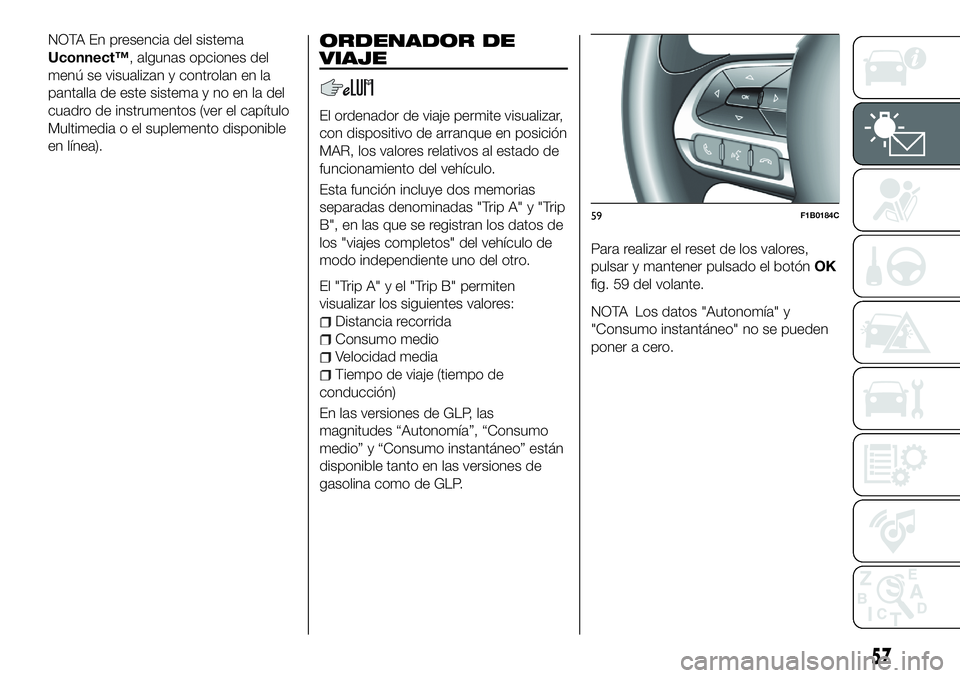

NOTA En presencia del sistema
Uconnect™, algunas opciones del
menú se visualizan y controlan en la
pantalla de este sistema y no en la del
cuadro de instrumentos (ver el capítulo
Multimedia o el suplemento disponible
en línea).ORDENADOR DE
VIAJE
El ordenador de viaje permite visualizar,
con dispositivo de arranque en posición
MAR, los valores relativos al estado de
funcionamiento del vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos de
los "viajes completos" del vehículo de
modo independiente uno del otro.
El "Trip A" y el "Trip B" permiten
visualizar los siguientes valores:
Distancia recorrida
Consumo medio
Velocidad media
Tiempo de viaje (tiempo de
conducción)
En las versiones de GLP, las
magnitudes “Autonomía”, “Consumo
medio” y “Consumo instantáneo” están
disponible tanto en las versiones de
gasolina como de GLP. Para realizar el reset de los valores,
pulsar y mantener pulsado el botón
OK
fig. 59 del volante.
NOTA Los datos "Autonomía" y
"Consumo instantáneo" no se pueden
poner a cero.
59F1B0184C
57

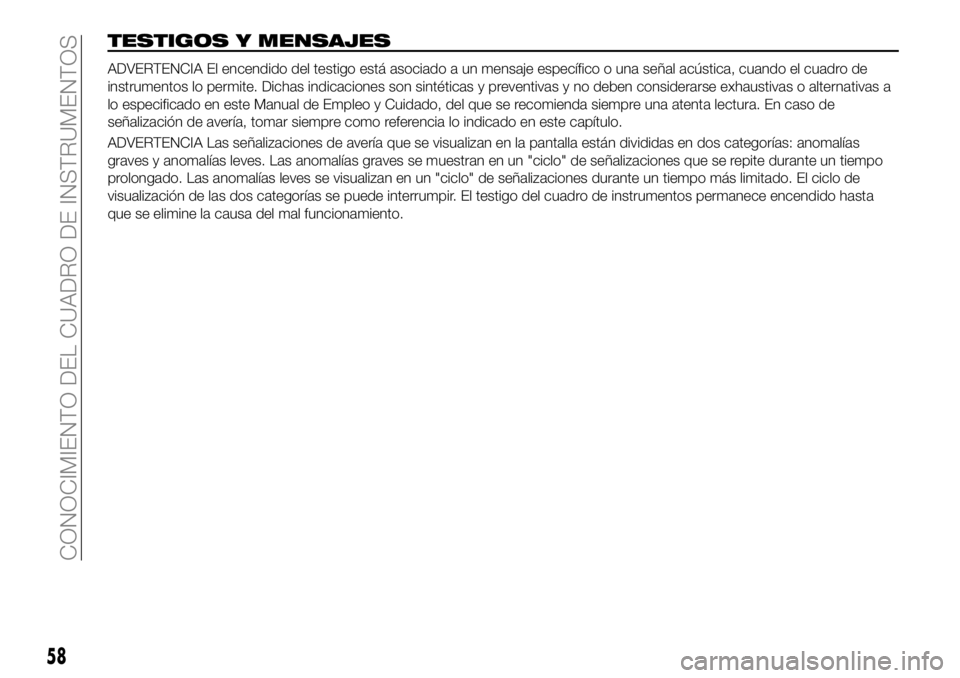

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo está asociado a un mensaje específico o una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a
lo especificado en este Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de
señalización de avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se visualizan en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del mal funcionamiento.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

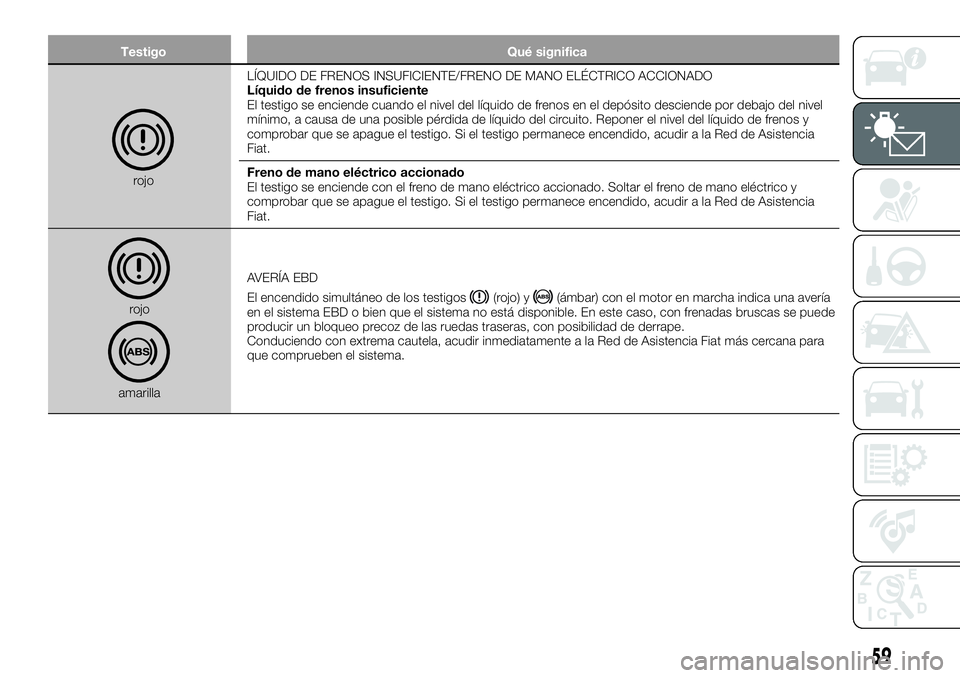

rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ELÉCTRICO ACCIONADO
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del circuito. Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
Freno de mano eléctrico accionado
El testigo se enciende con el freno de mano eléctrico accionado. Soltar el freno de mano eléctrico y
comprobar que se apague el testigo. Si el testigo permanece encendido, acudir a la Red de Asistencia
Fiat.
rojo
amarilla AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería
en el sistema EBD o bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede
producir un bloqueo precoz de las ruedas traseras, con posibilidad de derrape.
Conduciendo con extrema cautela, acudir inmediatamente a la Red de Asistencia Fiat más cercana para
que comprueben el sistema.
59

TestigoQué significa

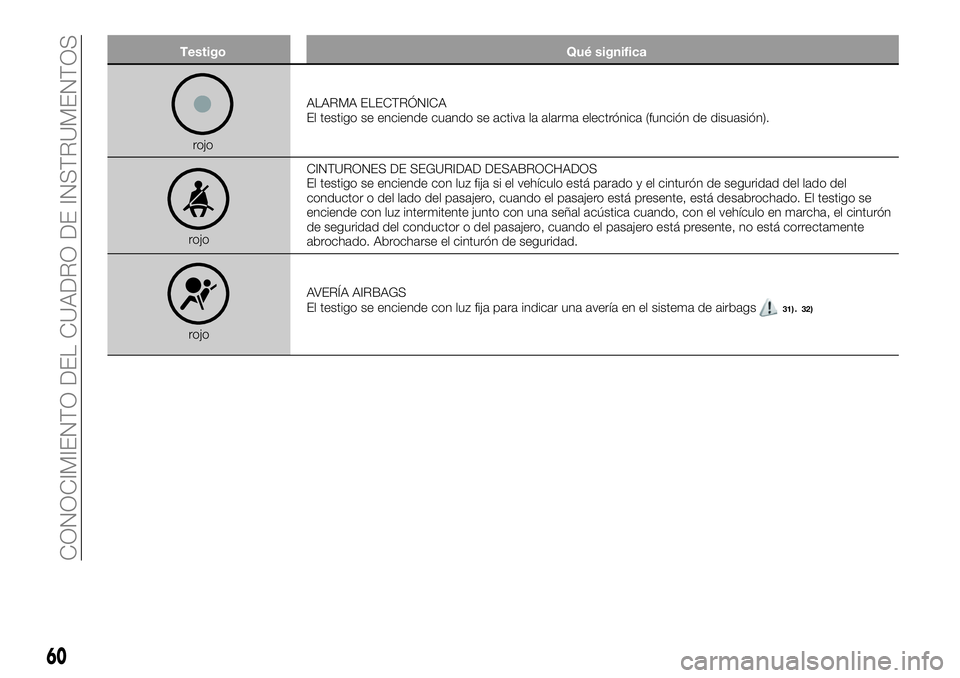

rojoALARMA ELECTRÓNICA
El testigo se enciende cuando se activa la alarma electrónica (función de disuasión).
rojo CINTURONES DE SEGURIDAD DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del
conductor o del lado del pasajero, cuando el pasajero está presente, está desabrochado. El testigo se
enciende con luz intermitente junto con una señal acústica cuando, con el vehículo en marcha, el cinturón
de seguridad del conductor o del pasajero, cuando el pasajero está presente, no está correctamente
abrochado. Abrocharse el cinturón de seguridad.
rojo
AVERÍA AIRBAGS
El testigo se enciende con luz fija para indicar una avería en el sistema de airbags
31).32)
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TestigoQué significa

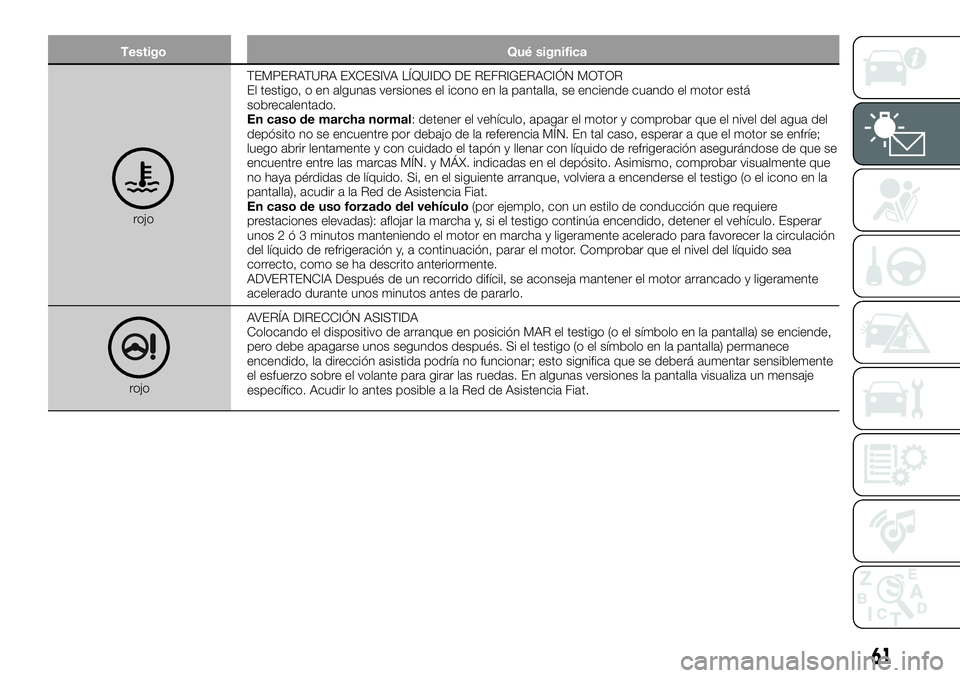

rojoTEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El testigo, o en algunas versiones el icono en la pantalla, se enciende cuando el motor está
sobrecalentado.
En caso de marcha normal: detener el vehículo, apagar el motor y comprobar que el nivel del agua del
depósito no se encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe;
luego abrir lentamente y con cuidado el tapón y llenar con líquido de refrigeración asegurándose de que se
encuentre entre las marcas MÍN. y MÁX. indicadas en el depósito. Asimismo, comprobar visualmente que
no haya pérdidas de líquido. Si, en el siguiente arranque, volviera a encenderse el testigo (o el icono en la
pantalla), acudir a la Red de Asistencia Fiat.
En caso de uso forzado del vehículo
(por ejemplo, con un estilo de conducción que requiere
prestaciones elevadas): aflojar la marcha y, si el testigo continúa encendido, detener el vehículo. Esperar
unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado para favorecer la circulación
del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener el motor arrancado y ligeramente
acelerado durante unos minutos antes de pararlo.
rojo AVERÍA DIRECCIÓN ASISTIDA
Colocando el dispositivo de arranque en posición MAR el testigo (o el símbolo en la pantalla) se enciende,
pero debe apagarse unos segundos después. Si el testigo (o el símbolo en la pantalla) permanece
encendido, la dirección asistida podría no funcionar; esto significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas. En algunas versiones la pantalla visualiza un mensaje
específico. Acudir lo antes posible a la Red de Asistencia Fiat.
61

TestigoQué significa

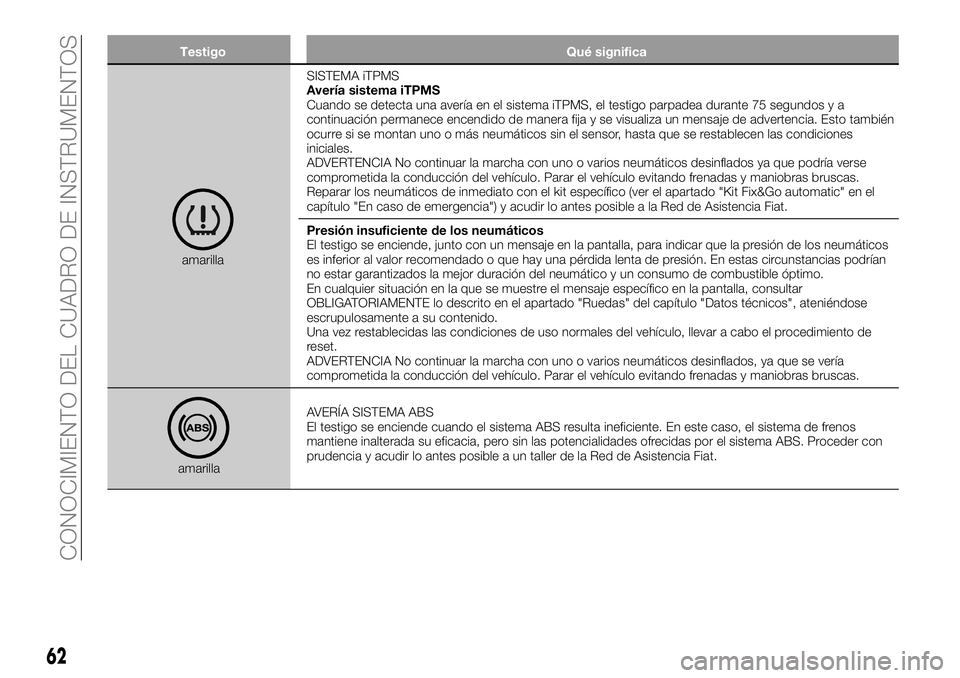

amarillaSISTEMA iTPMS
Avería sistema iTPMS
Cuando se detecta una avería en el sistema iTPMS, el testigo parpadea durante 75 segundos y a
continuación permanece encendido de manera fija y se visualiza un mensaje de advertencia. Esto también
ocurre si se montan uno o más neumáticos sin el sensor, hasta que se restablecen las condiciones
iniciales.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
Reparar los neumáticos de inmediato con el kit específico (ver el apartado "Kit Fix&Go automatic" en el
capítulo "En caso de emergencia") y acudir lo antes posible a la Red de Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende, junto con un mensaje en la pantalla, para indicar que la presión de los neumáticos
es inferior al valor recomendado o que hay una pérdida lenta de presión. En estas circunstancias podrían
no estar garantizados la mejor duración del neumático y un consumo de combustible óptimo.
En cualquier situación en la que se muestre el mensaje específico en la pantalla, consultar
OBLIGATORIAMENTE lo descrito en el apartado "Ruedas" del capítulo "Datos técnicos", ateniéndose
escrupulosamente a su contenido.
Una vez restablecidas las condiciones de uso normales del vehículo, llevar a cabo el procedimiento de
reset.
ADVERTENCIA No continuar la marcha con uno o varios neumáticos desinflados, ya que se vería
comprometida la conducción del vehículo. Parar el vehículo evitando frenadas y maniobras bruscas.
amarilla
AVERÍA SISTEMA ABS
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Proceder con
prudencia y acudir lo antes posible a un taller de la Red de Asistencia Fiat.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
