2018 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

311
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Gaismas uz bagāžas nodalījuma aizvirtņa
Modelis ar LED gaismām
Modelis ar spuldzītēm
Atrodiet bojāto spuldzīti.
F

A

tveriet bagāžas nodalījumu.
F

N

oņemiet panelīti. F

A

tskrūvējiet gaismu, 3 fiksācijas skrūves A .
F

A

tvienojiet savienotājvadu.
F

I

zņemiet gaismas noto vietnes.
F

P

agrieziet spuldzītes turētāju par
ceturtdaļpagriezienu pulksteņrādītāja
virzienā un to izņemiet.
F

N

omainiet spuldzīti.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
8
Bojājumu gadījumā

312
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Pagrieziena rādītāji,
gabarītgaismas un miglas lukturi
Tiem var piekļūt, pabāžot roku zem bufera.
F P agrieziet spuldzītes patronu par
ceturtdaļpagriezienu un to izņemiet.
F

N
omainiet spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Par šo spuldžu nomaiņu varat arī konsultēties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā. Lai nomainītu šāda veida gaismas,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Trešā stop gaisma (LED
elektroluminiscējošās diodes)
Aizmugurējās numura zīmes
apgaismojums (W5W)
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas. F
I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F
L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
Bojājumu gadījumā

313
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Pirms drošinātāja nomaiņas vispirms
nepieciešams:
F
n
oskaidrot bojājuma cēloni un to novērst;
F

i
zslēgt visus elektrības patērētājus;
F

i
mobilizēt automašīnu un izslēgt aizdedzi;
F

n
oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas šajās lapās.
Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts tabulās
zemāk, nomaiņa var radīt nopietnus jūsu
automašīnas darbības traucējumus.
Konsultējieties CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā. Knaibles
Drošinātāja maiņa
Izņemšanai paredzētās knaibles ir nofiksētas
borta paneļa drošinātāju nodalījumā.
Lai tām piekļūtu:
F

a
tveriet vāku, pavelkot augšējo daļu pa labi
un tad pa kreisi;
F

p
ilnībā atbrīvojiet vāku, to uzmanīgi
pavelkot ar bultiņu norādītajā virzienā;
F

i
zņemiet knaibles.
Piekļūšana instrumentu komplektam
Lai darbotos ar drošinātāju, obligāti jāievēro:
F l ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles;
F

b
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa). Atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektronisko aprīkojumu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
8
Bojājumu gadījumā

314
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
CITROËN nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildu aparātiem,
kā kopējais patēriņš pārsniedz
10
mil
iampērus.
Elektronisko aksesuāru
uzstādīšana
Jūsu automašīnas elektroniskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
Bojājumu gadījumā

315
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Drošinātāji borta panelī
Abi drošinātāju bloki atrodas borta paneļa apakšdaļā (kreisajā pusē).
F
Skatīt sadaļu "Piekļūšana instrumentu komplektam".
Drošinātāju tabula
Bloks 1
Drošinātājs Nr.Intensitāte Funkcijas
F1 40 AApsildāms aizmugurējais logs.
F2 20 ASēdekļi.
F5 30 APanorāmas jumta aptumšošana.
F6 20 A 12V ligzdas, multimediji aizmugurē.
F7 20 A230V ligzda.
F9 25 ASēdekļu apsilde.
F10 20 ASakabes āķis.
F11 20 AGaisa kondicionieris.
F12 30 AElektroniski vadāmi logi.
Piekļūšana drošinātājiem
8
Bojājumu gadījumā

316
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Bloks 2
Drošinātājs Nr.IntensitāteFunkcijas
F7 10 A12V ligzda, multimediji aizmugurē.
F8 20 AAizmugurējā loga tīrītājs.
F10 30 ASignalizācija.
F17 5 AKombinēts.
F18 5 AAutotomātiskās pārnesumkārbas vadība.
F21 3 ASTART/STOP poga.
F22 3 ALietus sensors un gaismas, vējstikla kamera.
F24 5 APalīdzība automašīnas novietošanai stāvvietā, panorāmas skats.
F27 5 AAutomātiskā pārnesumkārba.
F29 20 AAudio un telemātikas sistēmas.
F32 15 A12V ligzdas.
F35 5 ALukturu iestatīšana, apsildāms aizmugurējais ekrāns, radars.
F36 5 AApgaismojums: cimdu nodalījumā, vidus konsolē, lasīšanas
lampiņas, griestu apgaismojums.
Bojājumu gadījumā

317
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016

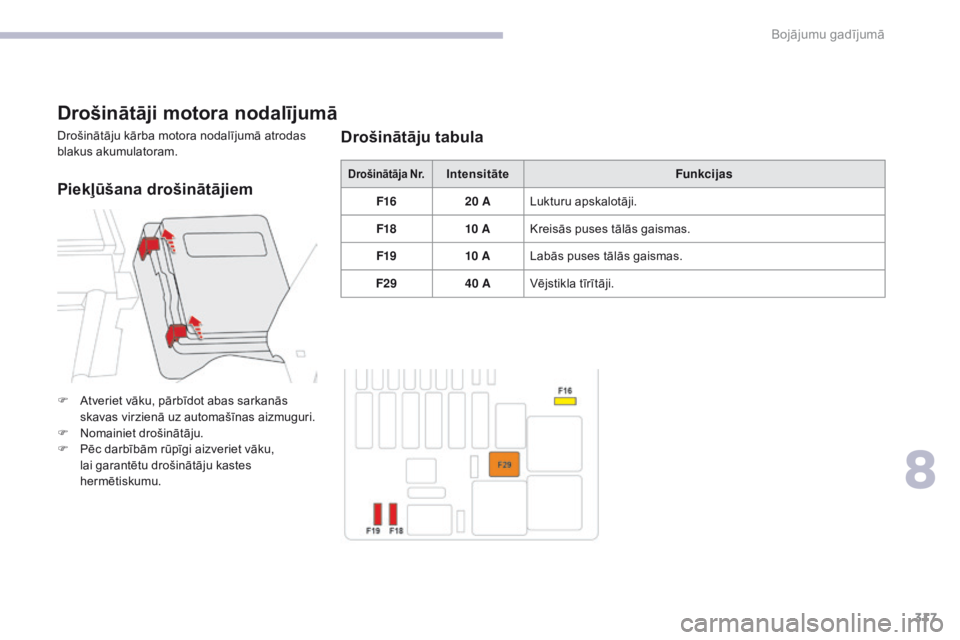

Drošinātāji motora nodalījumā
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram.
Drošinātāja Nr.IntensitāteFunkcijas
F16 20 ALukturu apskalotāji.
F18 10 AKreisās puses tālās gaismas.
F19 10 ALabās puses tālās gaismas.
F29 40 AVējstikla tīrītāji.
Drošinātāju tabula
F Atveriet vāku, pārbīdot abas sarkanās
skavas virzienā uz automašīnas aizmuguri.
F

N
omainiet drošinātāju.
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Piekļūšana drošinātājiem
8
Bojājumu gadījumā

318
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
12 V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu spailei (+):
F
a
tbloķējiet motora pārsegu, izmantojot
iekšējo slēdzi, tad ārējo slēdzi;
F

p
aceliet motora pārsegu un nofiksējiet to ar
pārsega balstu;
F

l
ai piekļūtu spailei (+), noņemiet plastmasas
vāciņu.
Piekļūšana akumulatoram
Dzinēja iedarbināšana, izmantojot rezerves akumulatoru vai izlādētā akumulatora uzlādēšana.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Jebkuras darbības ar akumulatoru
jāveic vēdināmā telpā un prom
no atklātas liesmas vai dzirksteļu
avotiem, lai izvairītos no sprādziena un
aizdegšanās riska.
Darbības beigās nomazgājiet rokas.
Versijām, kas aprīkotas ar "Stop&Start",
ir specifiskas tehnoloģijas un
raksturlielumu 12V akumulators.
Tā nomaiņu drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
Tie jāiznīcina atbilstoši jūsu valstī
noteiktās likumdošanas prasībām, un
nekādā gadījumā tos nedrīkst izmest
kopā ar citiem sadzīves atkritumiem.
Nododiet izmantotos akumulatorus un
baterijas speciālā savākšanas punktā.
Vispārēja informācija
Svina skābes akumulatori
Ja jūsu automašīna ir aprīkota ar
automātisko pārnesumkārbu, lai
iedarbinātu dzinēju, nekādā gadījumā
nestumiet automašīnu.
Spaile (-) uz akumulatora nav pieejama.
Masas punkts atrodas virs motora tuvāk motora
pārsegam (blakus akumulatoram).
Bojājumu gadījumā
