2018 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

287
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Komplekts ievietots nodalījuma kārbā zem
bagāžas nodalījuma grīdas.Šo komplektu veido kompresors un iemontēta hermetizācijas produkta patrona.
Ar to var veikt riepas īslaicīgu remontu
.
Tādējādi jūs varat aizbraukt līdz tuvākajai remontdarbnīcai.
Tas, galvenokārt, paredzēts, lai aizlīmētu iespējamos caurumus, kas atrodas uz riepas braucamās
daļas un tās salaiduma vietā.
Ar tā kompresoru var pārbaudīt un noregulēt riepas spiedienu.
Riepu pagaidu remonta komplekts
Piekļuve komplektam
Atkarībā no aprīkojuma versijas, komplekts ir
novietots zem priekšējā pasažiera sēdekļa vai
nodalījumā zem 2. rindas pasažiera kājām.
Instrumentu saraksts
* Atkarībā no aprīkojuma. Visi instrumenti ir paredzēti tikai jūsu
automašīnai un var atšķirties atkarībā no
aprīkojuma. Neizmantojiet tos citiem mērķiem!
1.
1

2V kompresors.
S

atur līmes produktu, lai veiktu riepas
pagaidu remontu, un ļauj veikt riepas
spiediena regulēšanu.
2.
Ķ
īļi*, lai imobilizētu automašīnas riteņus.
3.
R
iteņa skrūves uzmavas noņemšanas
inst r um e nt s*.
Ļ
auj noņemt vieglmetāla riteņu skrūvju
dekoratīvās uzmavas.
4.
N
oņemams vilkšanas āķis un instruments
bufera dekoratīvā vāciņa noņemšanai.
Lai iegūtu sīkāku informāciju par Vilkšanu ,
skatiet attiecīgo sadaļu.
8
Bojājumu gadījumā

288
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016

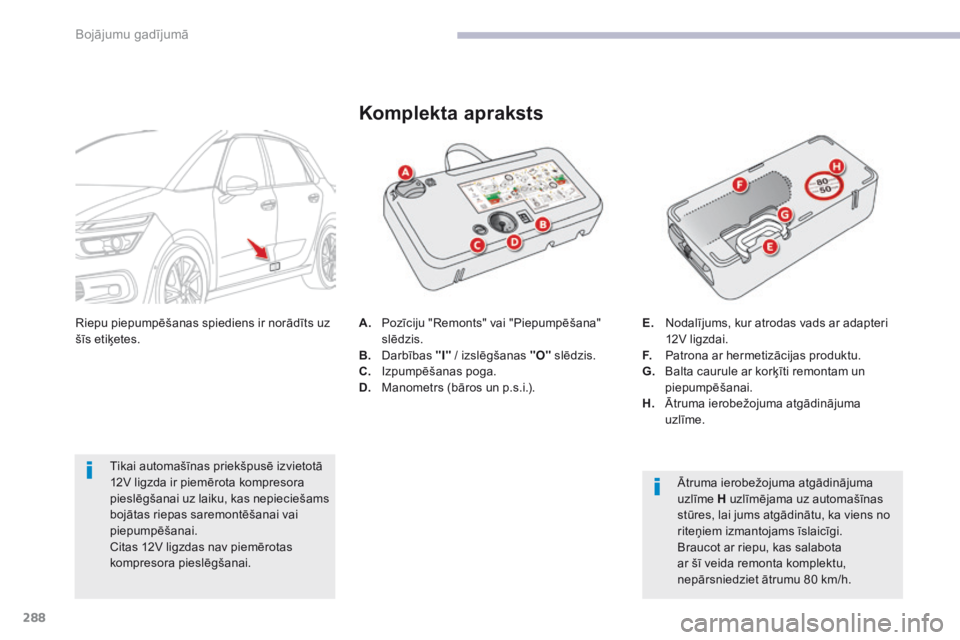

A. Pozīciju "Remonts" vai "Piepumpēšana" slēdzis.
B.
D

arbības "I" / izslēgšanas "O" slēdzis.
C.
I

zpumpēšanas poga.
D.
M

anometrs (bāros un p.s.i.).
Komplekta apraksts
Ātruma ierobežojuma atgādinājuma
uzlīme H uzlīmējama uz automašīnas
stūres, lai jums atgādinātu, ka viens no
riteņiem izmantojams īslaicīgi.
Braucot ar riepu, kas salabota
ar šī veida remonta komplektu,
nepārsniedziet ātrumu 80 km/h.
E.
N

odalījums, kur atrodas vads ar adapteri
12V ligzdai.
F.
P

atrona ar hermetizācijas produktu.
G.
B

alta caurule ar korķīti remontam un
piepumpēšanai.
H.
Ā

truma ierobežojuma atgādinājuma
uzlīme.
Riepu piepumpēšanas spiediens ir norādīts uz
šīs etiķetes.
Tikai automašīnas priekšpusē izvietotā
12V ligzda ir piemērota kompresora
pieslēgšanai uz laiku, kas nepieciešams
bojātas riepas saremontēšanai vai
piepumpēšanai.
Citas 12V ligzdas nav piemērotas
kompresora pieslēgšanai.
Bojājumu gadījumā

289
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
1. Hermetizācija
Labošanas procedūra
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeni.F

P
ilnībā atritiniet balto cauruli G
.
F
A
tskrūvējiet baltās caurules korķīti.
F
P
ievienojiet balto caurulīti pie
remontējamās riepas ventiļa.
F

I

zslēdziet aizdedzi.
F
P
agrieziet slēdzi A pozīcijā
"Labošana". F
P
ievienojiet kompresora elektronisko
kontaktdakšu automašīnas 12 V
kontaktligzdā.
F
I
edarbiniet automašīnu un darbiniet
dzinēju.
Uzmanību, šķidrums ir kaitīgs
norīšanas gadījumā un ir kodīgs acīm.
Uzglabājiet to bērniem nepieejamā
vietā. Pirms neesat pievienojuši balto caurulīti
riepas ventilim, neslēdziet kompresoru,
jo izšļāksies hermētiskais produkts.
F

P

ārbaudiet, lai slēdzis B atrastos
pozīcijā
"
O"
.
8
Bojājumu gadījumā

290
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
F Iedarbiniet kompresoru, ieslēdzot slēdzi B
pozīcijā "I", līdz spiediens riepās sasniedz
2,0 bārus.
H

ermetizācijas produkts zem spiediena ir
iepildīts riepā. Neatvienojiet vārsta cauruli
šīs darbības laikā (iespējams notraipīties).
Ja apmēram 5 minūšu laikā jums
neizdodas sasniegt šādu spiedienu, tas
nozīmē, ka riepa vairs nav saremontējama.
Par automašīnas evakuāciju sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
F Noņemiet komplektu un atskrūvējiet balto cauruli.
U

zmanieties, lai nesasmērētu savu
automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā
vietā.
F

N
ekavējoties uzsāciet braukšanu,
nobrauciet apmēram 5 km nelielā ātrumā
(no 20 līdz 60 km/h), lai bojājums varētu
aizlīmēties.
F

A
pstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.
Riepu spiediena sensors
Pēc riepas remonta signāllampiņa
turpina degt līdz brīdim, līdz tiek
atjaunota sistēmas darbība.
Lai iegūtu sīkāku informāciju par Riepu
spiediena sensoriem , skatiet attiecīgo
sadaļu.
%RM

291
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
2. Piepumpēšana
F Pagrieziet slēdzi A pozīcijā "Piepumpēšana". F
V ēlreiz ieslēdziet kompresora elektronisko
kontaktdakšu automašīnas 12 V
kontaktligzdā.
F

V
ēlreiz iedarbiniet automašīnu un darbiniet
tās dzinēju.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Noteikti informējiet servisa centra
darbinieku, ka esat izmantojis šo
komplektu. Pēc tam, kad būs veikta riepas
diagnostika, jūs informēs, vai bojāto riepu
iespējams saremontēt vai tā jānomaina. F
N oregulējiet spiedienu riepā ar kompresora
palīdzību (lai piesūknētu - slēdzis B
pozīcijā " I"; lai izlaistu gaisu - slēdzis B
pozīcijā " O" un nospiežot pogu C ), ievērojot
spiediena parametrus, kas norādīti uz
automašīnā ielīmētās uzlīmes un atrodas
uz vadītāja durvīm.
B

ūtiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies,
tāpēc par automašīnas evakuāciju
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
F

N
oņemiet komplektu un novietojiet to vietā.
F

B
rauciet ar ierobežotu ātrumu (līdz
80
km/h), nepārsniedzot 200 km.
F

P

ilnībā atritiniet balto cauruli G .
F

P

ievienojiet balto caurulīti uzreiz pie
remontētās riepas ventiļa.
8
Bojājumu gadījumā

292
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Caurules un patronas izņemšana
F Pagrieziet visu cauruli 2 pa kreisi, līdz tā saskaras ar bloku.
F

A
tvienojiet savienojumu 1 no patronas, to
pagriežot pa ceturtdaļapgriezienu pretēji
pulksteņa rādītāju virzienam.
F

V
iegli izņemiet visu cauruli 2 , tad
atvienojiet gaisa ieplūdes caurules
savienojumu 3, to pagriežot par
ceturtdaļapgriezienu pretēji pulksteņa
rādītāju virzienam.
F

N
oņemiet visu cauruli 2 .
F

N
ovietojiet kompresoru vertikālā stāvoklī.
F

I
zskrūvējiet patronu 4 no apakšas.
Jaunas patronas un jaunas caurules
uzstādīšanai veciet šīs darbības apgrieztā
secībā. Uzmanieties no šķidruma
izšļakstīšanās.
Šī produkta derīguma termiņš norādīts
zem patronas.
Patrona ar šķidrumu ir lietojama
vienreiz; arī iesākta, tā jānomaina.
Pēc izlietošanas neizmetiet patronu
ārā, bet nododiet to CITROËN
pārstāvniecībā vai citā iestādē, kas
specializējas to savākšanā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Bojājumu gadījumā

293
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Spiediena pārbaude / periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez
produkta iepildīšanas, lai periodiski pārbaudītu
automašīnas riepu spiedienu vai tās
piepumpētu.
F
P
agrieziet slēdzi A pozīcijā
"Piepumpēšana".
F

P
ilnībā atritiniet balto cauruli G .
F

S
avienojiet cauruli ar riteni. F
P ieslēdziet kompresora elektronisko
kontaktu automašīnas 12V kontaktligzdai.
F

I
edarbiniet automašīnu un ļaujiet dzinējam
darboties.
F

P
apildiniet spiedienu ar kompresora
palīdzību (lai piepumpētu - slēdzis B
pozīcijā "I"; lai izpumpētu - slēdzis
B
pozīcijā "O" un nospiežot pogu C )
atbilstoši norādījumiem par riepu.
F

I
zņemiet komplektu un novietojiet to
atpakaļ vietā. Gadījumā, ja vienā vai vairākās riepās
tiek mainīts spiediens, tad jāatjauno
riepu spiediena sensora sistēmas
darbība.
Lai iegūtu sīkāku informāciju par
riepu
spiediena sensoriem , skatiet attiecīgo
sadaļu.
8
Bojājumu gadījumā

294
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Rezerves ritenis
Instrumenti atrodas bagāžas nodalījumā zem
grīdas.
Lai tiem piekļūtu, noņemt bagāžas nodalījuma
paklāju.
Piekļūšana instrumentam
Instrumentu saraksts*
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.Visi šie instrumenti ir piemēroti tikai jūsu
automašīnai un var atšķirties atkarībā
no aprīkojuma. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņu demontāžas atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
2.
Ķ

īļi automašīnas imobilizācijai (izņemot
versijām ar manuālo pārnesumkārbu).
3.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
4.
I

nstruments riteņa skrūvju uzgaļu
noņemšanai.
Ļ

auj noņemt riteņu skrūvju dekoratīvos
aizsarguzgaļus.
5.
U

zgalis pretzādzības skrūvju noņemšanai
(atrodas cimdu nodalījumā).
Ļ

auj atskrūvēt pretzādzības skrūves.
6.
V

ilkšanas riņķis un instruments bufera
dekoratīvā vāciņa attaisīšanai.
Lai iegūtu sīkāku informāciju par Vilkšanu ,
skatiet attiecīgo sadaļu.
* Atkarībā aprīkojuma versijas.
Bojājumu gadījumā
