2018 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

39
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
Tehniskās apkopes termiņš ir pārsniegts
Pēc aizdedzes ieslēgšanas displejā uz
5 sekundēm atslēgas simbols mirgo , lai
informētu jūs, ka steidzami jāveic tehniskā apkope.
Piemērs: automašīna ir nobraukusi 300 km kopš
tehniskās apkopes noteiktā termiņa.
Pēc aizdedzes ieslēgšanas 5 sekundes displejs
rāda: Atslēgas simbols var iedegties, ja
jūs kopš pēdējās apskates esat
pārsnieguši tehniskās apkopes termiņu,
kas norādīts ražotāja noteiktajā apkopju
plānā.
Dīzeļmotora BlueHDi versijām atkarībā
no motoreļ ļas līmeņa, kas atkarīgs no
automašīnas vadīšanas apstākļiem,
signāllampiņa Service var iedegties
ātrāk.
5 sekundes pēc aizdedzes ieslēgšanas
nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā. Atslēgas simbols
paliek izgaismots .
Dīzeļmotora BlueHDi versijām līdz ar
aizdedzes ieslēgšanu šo brīdinājumu arī
papildina Service signāllampiņas iedegšanās
fiksētā režīmā.
1
Instrumentu panelis

40
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
Tehniskās apkopes rādītāja
iestatīšana uz nulliJa pēc šīs darbības vēlaties atvienot
akumulatoru, aizslēdziet automašīnu
un nogaidiet vismaz 5 minūtes, lai
rādījumu iestatīšana uz nulli tiktu
saglabāta atmiņā.
Pēc katras apkopes tehniskās apkopes rādītājs
ir jāiestata uz nulli.
Ja tehniskās apkopes darbības esat veicis
pats:
F

iz

slēdziet aizdedzi,
F

n

ospiediet un turiet nospiestu pogu dienas
nobraukuma iestatīšanai uz nulli,
F

i

eslēdziet aizdedzi; nobraukuma rādītājs
uzsāk skaitīšanu atpakaļ,
F

t

iklīdz displejā redzams "=0" , atlaidiet
pogu; apkopes simbols - atslēga - displejā
vairs nav redzams.
Atgādinājuma informācija par
apkopi
Jūs jebkurā brīdī varat piekļūt atgādinājuma
informācijai par apkopi.
F

N
ospiediet pogu dienā nobraukto kilometru
skaitītāja iestatīšanai uz nulli.
I

nformācija par apkopi parādās uz dažam
sekundēm, pēc tam pazūd.
Instrumentu panelis

41
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
* Apvienojumā ar 12" krāsu ekrānu.
Dzesēšanas šķidruma temperatūras indikators*
Pēc vairākām braukšanas minūtēm
dzesēšanas sistēmas temperatūra pieaug.
Lai papildinātu līmeni:
F
n
ogaidiet, līdz motors ir atdzisis;
F

n
edaudz atskrūvējiet izplešanās tvertnes
vāciņu, šādi samazinot spiedienu sistēmā;
F

p
ēc spiediena krišanās noņemiet vāciņu;
F

p
ielejiet dzesēšanas šķidrumu līdz atzīmei
" M A X I ".
Motoram darbojoties, ja bultiņa atrodas:
-

z

onā A , temperatūra ir normas robežās;
-

z

onā B, temperatūra ir pārāk augsta;
temperatūras maksimālā līmeņa signāls
un centrālais brīdinājuma signāls STOP
iedegas kopā ar skaņas signālu un
brīdinājuma paziņojumu. Uzmanieties no apdedzināšanās,
papildinot dzesēšanas šķidrumu.
Nepapildiniet to vairāk par maksimālo
atzīmi (norādīta uz tvertnes).
Ievērojot drošību, nekavējoties apturiet
automašīnu.
Pirms motora izslēgšanas nogaidiet dažas
minūtes.
Konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
1
Instrumentu panelis

42
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016

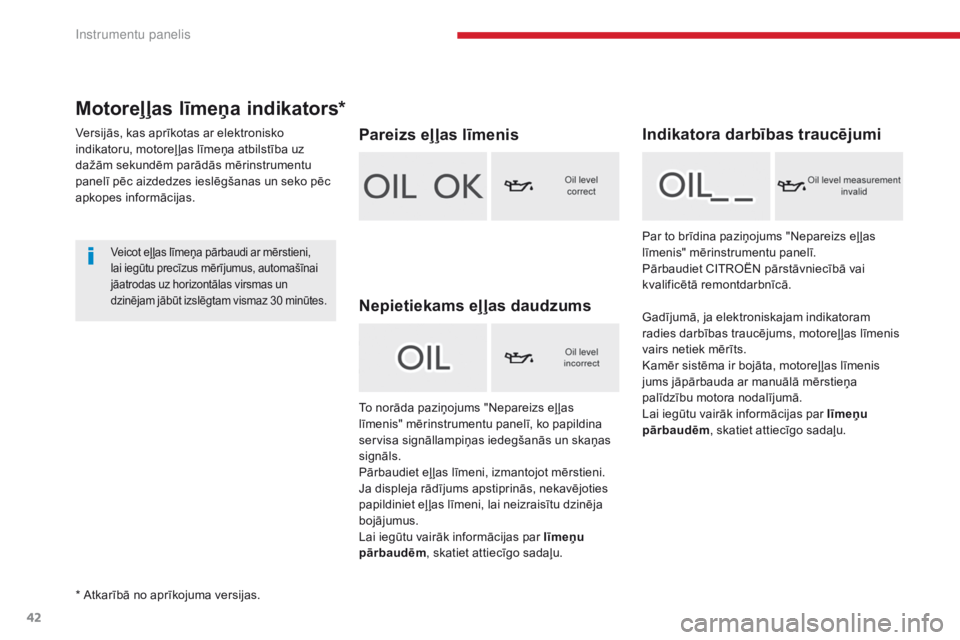

Motoreļļas līmeņa indikators*
Versijās, kas aprīkotas ar elektronisko
indikatoru, motoreļ ļas līmeņa atbilstība uz
dažām sekundēm parādās mērinstrumentu
panelī pēc aizdedzes ieslēgšanas un seko pēc
apkopes informācijas.
Veicot eļ ļas līmeņa pārbaudi ar mērstieni,
lai iegūtu precīzus mērījumus, automašīnai
jāatrodas uz horizontālas virsmas un
dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
To norāda paziņojums "Nepareizs eļ ļas
līmenis" mērinstrumentu panelī, ko papildina
servisa signāllampiņas iedegšanās un skaņas
signāls.
Pārbaudiet eļ ļas līmeni, izmantojot mērstieni.
Ja displeja rādījums apstiprinās, nekavējoties
papildiniet eļ ļas līmeni, lai neizraisītu dzinēja
bojājumus.
Lai iegūtu vairāk informācijas par līmeņu
pārbaudēm , skatiet attiecīgo sadaļu. Par to brīdina paziņojums "Nepareizs eļ ļas
līmenis" mērinstrumentu panelī.
Pārbaudiet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Gadījumā, ja elektroniskajam indikatoram
radies darbības traucējums, motoreļ ļas līmenis
vairs netiek mērīts.
Kamēr sistēma ir bojāta, motoreļ ļas līmenis
jums jāpārbauda ar manuālā mērstieņa
palīdzību motora nodalījumā.
Lai iegūtu vairāk informācijas par l
īmeņu
pārbaudēm , skatiet attiecīgo sadaļu.
* Atkarībā no aprīkojuma versijas.
Nepietiekams eļļas daudzums Indikatora darbības traucējumi
Instrumentu panelis

43
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016

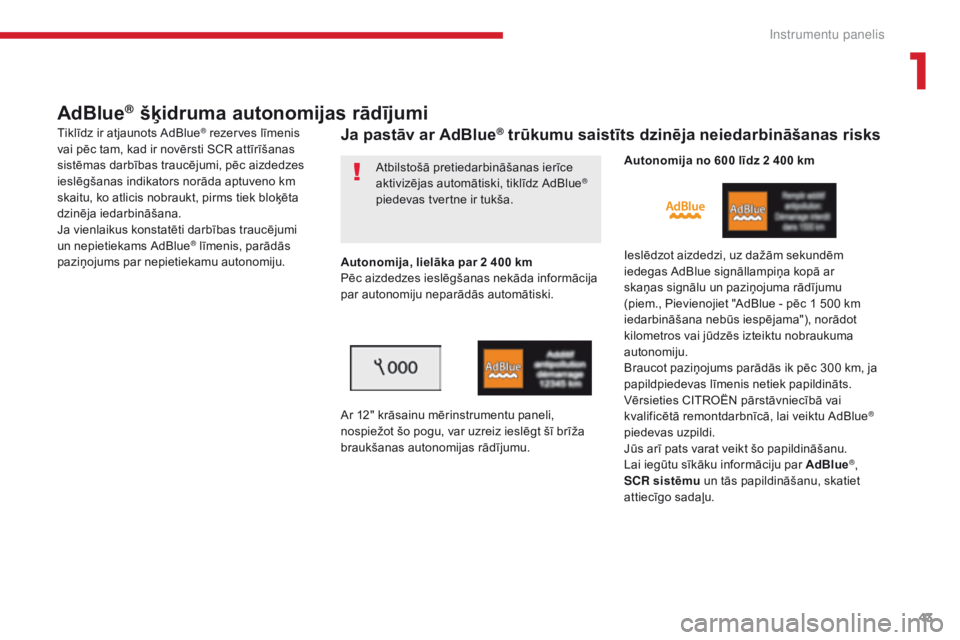

AdBlue® šķidruma autonomijas rādījumi
Tiklīdz ir atjaunots AdBlue® rezerves līmenis
vai pēc tam, kad ir novērsti SCR attīrīšanas
sistēmas darbības traucējumi, pēc aizdedzes
ieslēgšanas indikators norāda aptuveno km
skaitu, ko atlicis nobraukt, pirms tiek bloķēta
dzinēja iedarbināšana.
Ja vienlaikus konstatēti darbības traucējumi
un nepietiekams AdBlue
® līmenis, parādās
paziņojums par nepietiekamu autonomiju. Autonomija, lielāka par 2 400 km
Pēc aizdedzes ieslēgšanas nekāda informācija
par autonomiju neparādās automātiski.
Ar 12" krāsainu mērinstrumentu paneli,
nospiežot šo pogu, var uzreiz ieslēgt šī brīža
braukšanas autonomijas rādījumu.
Ja pastāv ar AdBlue® trūkumu saistīts dzinēja neiedarbināšanas risks
Atbilstošā pretiedarbināšanas ierīce
aktivizējas automātiski, tiklīdz AdBlue®
piedevas tvertne ir tukša. Autonomija no 600 līdz 2 400 km
Ieslēdzot aizdedzi, uz dažām sekundēm
iedegas AdBlue signāllampiņa kopā ar
skaņas signālu un paziņojuma rādījumu
(piem., Pievienojiet "AdBlue - pēc 1 500 km
iedarbināšana nebūs iespējama"), norādot
kilometros vai jūdzēs izteiktu nobraukuma
autonomiju.
Braucot paziņojums parādās ik pēc 300 km, ja
papildpiedevas līmenis netiek papildināts.
Vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, lai veiktu AdBlue
®
piedevas uzpildi.
Jūs arī pats varat veikt šo papildināšanu.
Lai iegūtu sīkāku informāciju par AdBlue
®,
SCR sistēmu un tās papildināšanu, skatiet
attiecīgo sadaļu.
1
Instrumentu panelis

44
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
Autonomija no 0 līdz 600 km
Ieslēdzot aizdedzi, iedegas SERVICE un mirgo
AdBlue signāllampiņas kopā ar skaņas signālu
un paziņojuma rādījumu (piem., "Pievienojiet
AdBlue - pēc 600 km iedarbināšana nebūs
iespējama"), norādot kilometros vai jūdzēs
izteiktu nobraukuma autonomiju.
Braucot paziņojums parādās ik pēc
30 sekundēm, kamēr piedevas līmenis netiks
papildināts.
Vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, lai veiktu AdBlue
®
uzpildi.
Jūs arī pats varat veikt šo papildināšanu.
Pretējā gadījumā jūs vairs nevarēsiet
iedarbināt automašīnu no jauna.
Bojājums, kas saistīts ar AdBlue® piedevas trūkumu
Ieslēdzot aizdedzi, iedegas SERVICE un mirgo
AdBlue signāllampiņas kopā ar skaņas signālu
un paziņojuma rādījumu "Pievienojiet AdBlue -
iedarbināšana nav iespējama".
AdBlue
® tvertne ir tukša: atbilstošā
pretiedarbināšanas ierīce kavē motora
iedarbināšanu.
Lai motoru varētu iedarbināt no jauna,
iesakām sazināties ar CITROËN
pārstāvniecību vai kvalificētu
remontdarbnīcu, lai veiktu šo
nepieciešamo papildināšanu.
Ja veicat šo papildināšanu pats, tvertnē
ir obligāti jāiepilda minimālais AdBlue
®
daudzums 3,8 litri.
Lai iegūtu sīkāku informāciju par AdBlue® un
SCR sistēmu un tās papildināšanu, skatiet
attiecīgo sadaļu.
Instrumentu panelis

45
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
Ja konstatēti SCR pretpiesārņojuma kontroles sistēmas darbības traucējumi
Konstatējot darbības
traucējumus
Iedegas AdBlue, SERVICE un motora
pašdiagnostikas signāllampiņas kopā ar
skaņas signālu un paziņojuma rādījumu
"Emissions fault" (Pretpiesārņojuma sistēmas
defekts).
Brīdinājums ieslēdzas braukšanas laikā
gadījumā, ja darbības traucējums ir konstatēts
pirmo reizi, pēc tam katru reizi pēc aizdedzes
ieslēgšanas tik ilgi, līdz traucējums ir novērsts. Atļautas braukšanas fāzes laikā
(no 1 100 km līdz 0 km)
AdBlueJa ir konstatēti SCR sistēmas darbības
traucējumi (pēc nobrauktajiem 50
km ar pastāvīgu
brīdinājuma par darbības traucējumiem rādījumu),
iedegas SERVICE un motora pašdiagnostikas
signāllampiņa un mirgo signāllampiņa kopā ar
skaņas signālu un paziņojuma rādījumu (piem.,
"Emissions fault: Starting prevented in 300 km"),
norādot kilometros vai jūdzēs izteiktu braukšanas
autonomiju.
Braucot paziņojums parādās ik pēc 30
sekundēm,
kamēr SCR pretpiesārņojuma sistēmas darbības
traucējumi saglabājas.
Brīdinājums atjaunojas pēc aizdedzes
ieslēgšanas.
Tiklīdz iespējams, jums jāvēršas CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Pretējā gadījumā pastāv risks, ka jūs vairs
nevarēsiet no jauna iedarbināt motoru.
Motora pretiedarbināšanas ierīce aktivizējas automātiski, nobraucot vairāk par 1 100 km pēc SCR pretpiesārņojuma kontroles sistēmas
darbības traucējumu konstatēšanas. Tiklīdz iespējams, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Ja darbības traucējumi ir īslaicīgi,
paziņojums pazūd nākamā brauciena
laikā pēc SCR pretpiesārņojuma
kontroles sistēmas autodiagnostikas
veikšanas.
Iedarbināšana aizliegta
Katrā aizdedzes ieslēgšanas reizē iedegas
SERVICE un motora pašdiagnostikas
signāllampiņa un mirgo AdBlue signāllampiņa
kopā ar skaņas signālu un paziņojuma
"Emissions fault: Starting prevented" rādījumu.
Ja jūs esat pārsniedzis pieļaujamo
nobraukuma ierobežojumu,
pretiedarbināšanas ierīce kavē motora
iedarbināšanu no jauna.
Lai varētu motoru iedarbināt no jauna, jums
obligāti jāsazinās ar CITROËN pārstāvniecību
vai ar kvalificētu remontdarbnīcu.
1
Instrumentu panelis

46
C4-Picasso-II_lv_Chap01_instruments-bord_ed02-2016
Kilometru skaitītāji
Kopējā un dienas nobraukuma rādījumi
ekrānā redzami 30 sekundes pēc aizdedzes
izslēgšanas, atverot vadītāja puses durvis, kā
arī aizslēdzot un atslēdzot automašīnu.Pārvietojoties ar automašīnu ārvalstīs,
var būt nepieciešams mainīt attāluma
mērvienību: ātruma rādījums jāizsaka
valsts oficiālajās mērvienībās
(km vai jūdzes). Mērvienību nomaiņa
veicama ekrāna konfigurācijas izvēlnē,
automašīnai stāvot. Tas nosaka nobraukto attālumu, kopš vadītājs
rādījumus iestatījis uz nulli.
F

A
r ieslēgtu aizdedzi, nospiediet un turiet
nospiestu pogu, līdz ekrānā redzamas
nulles.
Tas nosaka automašīnas nobraukto attālumu
no pirmās tās lietošanas dienas.Kilometru skaitītājs
Dienas nobraukuma rādītājs
Instrumentu panelis
