2018 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

303
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Mazizmēra rezerves riteņa
uzstādīšana
Ja jūsu automašīna aprīkota ar
alumīnija riteņu diskiem, tas ir pilnīgi
normāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, blīves nesaskaras
ar mazā izmēra rezerves riteni. Ritenis
nostiprinās, nospiežot uz katras
skrūves koniskā gala.
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto riteni
bagāžas nodalījumā (nepilna izmēra
rezer ves ritenim nav atsevišķas
vietas ), pavelciet uz āru centrālo
pārsegu.
Izmantojot nepilna izmēra rezerves
riteni, nepārsniedziet ātrumu, kas
lielāks par 80 km/h.
Iespējami ātri pārbaudiet rezerves
riteņa stiprinājumu un skrūvju
spriegojumu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Iespējami ātri salabojiet bojāto riteni un
uzstādiet to atpakaļ.
F

P

ievelciet līdz galam pretzādzības skrūvi,
izmantojot riteņa demontāžas atslēgu

(
1 ),
kas aprīkota ar pretzādzības skrūvju
patronu ( 5) (atkarībā no aprīkojuma
versijas).
F

P

ievelciet līdz galam citas skrūves,
izmantojot riteņa demontāžas atslēgu ( 1).
F

U

zstādiet atpakaļ skrūvju uzgaļus (atkarībā
no aprīkojuma versijas).
F

I

evietojiet instrumentus kārbas nodalījumā. Riepu piepumpēšanas spiediens ir norādīts uz
šīs etiķetes.
8
Bojājumu gadījumā

304
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Spuldzītes nomaiņa
Rūpīgi sekojiet līdzi H7 tipa kronšteinu
lampu izvietojumam, lai nodrošinātu
labāko apgaismojuma kvalitāti.
Elektrotraumas risks
Ksenona spuldzes (D5S-25 W)
n omaiņu veiciet CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Priekšējās gaismas
1. Tālās virzienrādītājas gaismas (D5S-25W)
2. T ālās gaismas (H7-55W)
3.
D

ienasgaismas / gabarītgaismas
(

6 LED elektroluminiscējošās diodes)
4.
V

irzienrādītāji


(
6 LED elektroluminiscējošās diodes)
5.
M

iglas lukturi (H11-55W) 1. T
uvās gaismas (H7-55W)
2. T ālās gaismas (H7-55W)
3.
D

ienas gaismas / gabarītgaismas
(

4 LED elektroluminiscējošās diodes)
4.
V

irzienrādītāji (PW Y24W)
5.
M

iglas lukturi (H11-55W)Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties
viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
LED elektroluminiscējošo diožu
lampiņas
Informāciju par nomaiņu meklējiet CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Modelis ar ksenona gaismām Modelis ar halogēna gaismām
Bojājumu gadījumā

305
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016

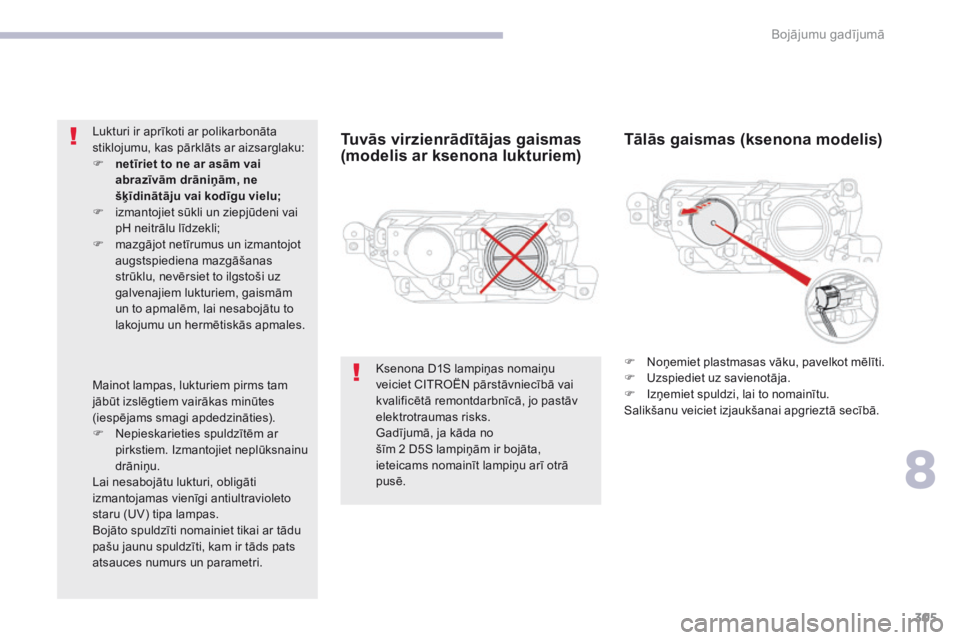

Tuvās virzienrādītājas gaismas
(modelis ar ksenona lukturiem)Tālās gaismas (ksenona modelis)
F Noņemiet plastmasas vāku, pavelkot mēlīti.
F
U zspiediet uz savienotāja.
F

I
zņemiet spuldzi, lai to nomainītu.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Ksenona D1S lampiņas nomaiņu
veiciet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, jo pastāv
elektrotraumas risks.
Gadījumā, ja kāda no
šīm

2

D5S

lampiņām ir bojāta,
ieteicams nomainīt lampiņu arī otrā
pusē.
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku:
F

n

etīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu;
F

i

zmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli;
F

m

azgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F

N

epieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.
8
Bojājumu gadījumā

306
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Tuvās gaismas
(halogēna modelis)
F Noņemiet plastmasas vāku, pavelkot mēlīti.
F U zspiediet uz savienotāja.
F

I
zņemiet spuldzi, lai to nomainītu.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Tālās gaismas
(halogēna modelis)
F Lai noņemtu plastmasas aizsargvāku, pagrieziet to.
F

A
tvienojiet savienotāju.
F

A
tvienojiet skavas.
F

I
zņemiet spuldzi, lai to nomainītu.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Bojājumu gadījumā

307
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Pagrieziena rādītāja spuldzīte atrodas zem
priekšējām gaismām.
F
P
ar ceturtdaļpagriezienu pagrieziet
spuldzes turētāju pretēji pulksteņrādītāja
virzienam.
F

I
zņemiet lampiņas patronu.
F

N
omainiet bojāto lampiņu.
Lai uzstādītu atpakaļ, veiciet iepriekšminētās
darbības apgrieztā secībā.
Pagrieziena rādītāji Miglas lukturi
F Noņemiet dekoratīvo uzliku, pavelkot to aiz
tās augšējās malas.
F

L
ai noņemtu bloku, atskrūvējiet abas
skrūves.
F

P
agrieziet spuldzītes patronu par
ceturtdaļpagriezienu.
F

I
zņemiet spuldzītes patronu.
F

N
omainiet bojāto spuldzīti.
Salikšanu veiciet izjaukšanai pretējā virzienā
un, lai uzliktu atpakaļ dekoratīvo uzliku,
uzspiediet uz tās.
(Labās vai kreisās puses) pagrieziena
rādītāju signāllampiņas ātrāka
mirgošana norāda uz attiecīgās puses
lampiņas bojājumu.
Pagrieziena rādītāji
(elektroluminiscējošās diodes -
LED)
Lai nomainītu šī veida lampas, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
8
Bojājumu gadījumā

308
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Par LED elektroluminiscējošās diodes nomaiņu
jums jākonsultējas CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Ārējo atpakaļskata spoguļu
lampiņas
Integrētās sānu pagrieziena
signāllampiņas
Lai nomainītu šīs spuldzes, jums jākonsultējas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.1.
P

agrieziena rādītāji (PY21W dzintara krāsa).
2 .
G
abarītgaismas / miglas lukturi (P21/5W).
Aizmugurējās gaismas
LED elektroluminiscējošo
diožu lampiņas
Informāciju par nomaiņu meklējiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
3.
S

top gaismas / gabarītgaismas
(elektroluminiscējošās LED diodes).
4. A
tpakaļgaitas gaismas (W16W).
5.
P

agrieziena rādītāji (PY21W).
Modelis ar LED gaismām3 . Gabarītgaismas (5W5).
4. S TOP gaismas (P21/ W).
5.
P

agrieziena rādītāji (W Y16W).
6.
A

tpakaļgaitas gaismas (W16W).
Modelis ar lampiņām
Bojājumu gadījumā

309
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
Gaismas uz bagāžas nodalījuma aizvirtņa
Lai nomainītu gabarītlukturu un bremžu lukturu
spuldzīti:
F
pagrieziet spuldzītes turētāju par ceturtdaļpagriezienu
pretēji pulksteņrādītāja virzienam un izņemiet to,
F
n

omainiet spuldzīti.
Atrodiet bojāto spuldzīti.
F A tveriet bagāžas nodalījumu.
F

N
oņemiet piekļuves panelīti. F
A tskrūvējiet gaismu 3 fiksācijas skrūves A.
F

A
tvienojiet savienotājvadu.
F

U
zmanīgi izņemiet gaismas no ārpuses,
nospiežot uz fiksācijas skavas B .
Lai nomainītu atpakaļgaitas un virzienrādītāju
spuldzītes:
F

izmantojiet "universālā" tipa knaibles, lai
pagreiztu spuldzīti par ceturtdaļapgriezienu
pretēji pulksteņrādītāja virzienam un izņemiet to,
F nomainiet spuldzīti.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
Modelis ar LED gaismām Modelis ar spuldzītēm
8
Bojājumu gadījumā

310
C4-Picasso-II_lv_Chap08_en-cas-panne_ed02-2016
1. Pagrieziena rādītāji (PY21W dzintara krāsa).
2.
G

abarītgaismas/miglas lukturi (P21/5W).
Aizmugurējās gaismas
3. Gabarītgaismas (elektroluminiscējošās LED diodes).
4.
S

top gaismas (elektroluminiscējošās
LED
diodes).
5.
P

agrieziena rādītāji (PY21W).
6.
A

tpakaļgaitas gaismas
(elektroluminiscējošās LED diodes).
Modelis ar LED gaismām
3. Gabarītgaismas (W5W).
4. G abarītgaismas (P21W).
5.
P

agrieziena rādītāji (W Y16W).
6.
A

tpakaļgaitas gaismas (W16W).
Modelis ar lampiņām
LED elektroluminiscējošo
diožu lampiņas
Informāciju par nomaiņu meklējiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Bojājumu gadījumā
