2018 CITROEN C4 SPACETOURER Eksploatavimo vadovas (in Lithuanian)

287
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
Šis komplektas yra padėtas pasidėjimo dėžėje,
esančioje po bagažinės grindimis.Šis komplektas yra sudarytas iš kompresoriaus ir kasetės su užkimšimo medžiaga.
Juo galite laikinai sutaisyti
padangą.
Taip galėsite nuvažiuoti iki artimiausios remonto dirbtuvės.
Juo galima užtaisyti daugumą skylių, atsiradusių pradūrus padangą ir esančių ant padangos
riedamosios dalies arba ant šios dalies kampo.
Komplekto kompresoriumi galite patikrinti ir papildyti padangos oro slėgį.
Padangos laikino sutaisymo komplektas
Komplekto vieta
Priklausomai nuo automobilio modifikacijos,
komplektas yra padėtas po priekine keleivio
sėdyne arba pasidėjimo dėžėje, esančioje po
antrosios sėdynių eilės kojomis.
Įrankių sąrašas
* Priklausomai nuo įrangos. Visi šie įrankiai yra skirti tik jūsų automobiliui
ir skirtingų modifikacijų gali būti skirtingi.
Nenaudokite jų kitiems tikslams.
1.
1

2 V oro kompresorius.
P

rie jo yra prijungtas flakonas su
užkimšimo medžiaga, skirta laikinai
sutaisyti padangą; kompresoriumi taip pat
galima pripūsti padangą.
2.
A
traminiai kaiščiai*, skirti įtvirtinti
automobilio ratus, kad neriedėtų.
3.
Į
rankis varžtų gaubteliams* nuimti.
J

uo galima nuimti aliuminio ratlankių varžtų
galvučių gaubtelius.
4.
N
uimama vilkimo kilpa ir priekinio
apsauginio dangtelio atidarymo įrankis.
Norėdami sužinoti daugiau apie automobilio
vilkimą skaitykite atitinkamą skyrelį.
8
Gedimo kelyje atveju

288
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
A. Padėties "Sutaisymas" arba "Pripūtimas" pasirinkimo jungiklis.
B.
Į

jungimo "I" ir išjungimo "O" jungiklis.
C.
O

ro išleidimo mygtukas.
D.
M

anometras (barais ir p.s.i).
Komplekto aprašymas
Lipdukas su įspėjimu apie ribojamą
greitį H turi būti priklijuotas ant vairo,
kad jums primintų, jog su sutaisytu ratu
galima važiuoti tik laikinai.
Važiuodami su šio tipo komplektu
sutaisyta padanga neviršykite 80
km/h
greičio.
E.
S

kyrelis, kuriame yra laidas su pritaikymo
jungtimi 12 V lizdui.
F.
K

asetė su užkimšimo medžiaga.
G.
B

altas vamzdelis su kamšteliu, skirtas
padangos sutaisymui ir pripūtimui.
H.
L

ipdukas su įspėjimu apie ribojamą greitį.
Padangų oro slėgis yra nurodytas šioje
etiketėje.
Tik į automobilio gale įrengtą 12

V lizdą
galima į jungti oro kompresorių tokiam
laikui, kurio užtenka pripūsti pažeistą
padangą arba papildyti oro slėgį joje.
Kiti automobilio 12

V lizdai yra
nepritaikyti kompresoriaus naudojimui.
Gedimo kelyje atveju

289
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
1. Užkimšimas
Sutaisymo procedūra
Nepatartina iš padangos ištraukti ją
pradūrusį daiktą.F

I
ki galo išvyniokite baltą jį vamzdelį G
.
F
A
tsukite baltojo vamzdelio kamštelį.
F
P
rijunkite baltą jį vamzdelį prie taisytinos
padangos ventilio.
F

I

šjunkite kontaktą.
F
P
asukite perjungiklį A į padėtį
"Sutaisymas". F
Į
junkite kompresoriaus elektros laidą į
automobilio 12 V lizdą.
F
U
žveskite variklį ir palikite jį veikti.
Atkreipkite dėmesį: šis preparatas
yra nuodingas, jei patenka į burną, ir
dirginantis akis.
Laikykite šį skystį vaikams
nepasiekiamoje vietoje. Neį junkite kompresoriaus prieš tai
neprijungę baltojo vamzdelio prie
padangos ventilio: užkimšimo medžiaga
bus išlieta lauk.
F

P

atikrinkite, kad jungiklis B būtų į jungtas į
padėtį "O".
8
Gedimo kelyje atveju

290
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
F Įjunkite kompresorių perjungdami jungiklį B į padėtį "I" ir laikykite į jungę, kol padangos
slėgis pasieks 2
barus.
U

žkimšimo medžiaga yra slėgiu įpurškiama
į padangą; šios procedūros metu
neatjunkite vamzdelio nuo ventilio (gali
aptaškyti).
Jei po maždaug 5 -7
minučių nebus
pasiektas toks slėgis, reikš, kad
padangos sutaisyti neįmanoma;
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad
jūsų automobiliui būtų suteikta techninė
pagalba. F
A tjunkite komplektą ir užsukite kamštelį ant
baltojo vamzdelio.
P

asirūpinkite, kad skysčio liekanomis
neišteptumėte automobilio. Pasilikite
komplektą pasiekiamoje vietoje.
F

T
uoj pat pavažiuokite maždaug penkis
kilometrus sumažintu greičiu (nuo 20
iki
60
km/h), kad užsikimštų pradurta
padangos vieta.
F

S
ustokite ir naudodamiesi komplektu
patikrinkite, ar padanga sutaisyta ir ar
tinkamas slėgis.
Padangų oro slėgio kontrolė
Sutaisius padangą lemputė liks
degti tol, kol nebus atliktas sistemos
nustatymas į pradinę padėtį.
Norėdami sužinoti daugiau apie
padangų oro slėgio kontrolę
skaitykite atitinkamą skyrelį.
Gedimo kelyje atveju

291
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
2. Pripūtimas
F Pasukite perjungiklį A į padėtį "Pripūtimas". F
Į junkite kompresoriaus elektros laidą į 12 V
automobilio lizdą.
F

U
žveskite variklį ir palikite jį užvestą.
Nedelsdami kreipkitės į CITROËN tinklo
atstovybę arba kvalifikuotą remonto
dirbtuvę.
Būtinai pasakykite autoserviso atstovui,
kad panaudojote šį komplektą. Atlikęs
diagnostiką jis jus informuos, ar
padangą bus galima sutaisyti, ar ją
reiks pakeisti. F
K ompresoriumi pakoreguokite padangos
slėgį iki reikiamo (pripūtimas: jungiklio
B padėtis "I" ; oro išleidimas: jungiklio B
padėtis "O" ir paspaustas mygtukas C ),
koks nurodytas padangos slėgio duomenų
etiketėje, esančioje šalia vairuotojo durų.
J

ei iš palaipsniui mažėjančio slėgio
matyti, kad padanga tinkamai neužsitaisė,
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad
jūsų automobiliui būtų suteikta techninė
pagalba.
F

A
tjunkite komplektą ir padėkite jį į vietą.
F

V
ažiuokite sumažintu greičiu (daugiausia
80
km/h) ir apsiribokite maždaug 200 km
atstumu.
F

I

ki gal išvyniokite baltą jį vamzdelį G .
F

P

rijunkite tiesiogiai baltą vamzdelį prie
pripučiamos padangos ventilio.
8
Gedimo kelyje atveju

292
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
Vamzdelio ir kasetės išėmimas
F Palenkite vamzdelio bloką 2 į kairę, kol jis
atsirems į blokelį.
F

A
tjunkite kasetės jungtį 1 sukdami ją
ketvirtį apsukimo prieš laikrodžio rodyklę.
F

A
tsargiai išimkite vamzdelio bloką 2 ,
paskui atjunkite oro įleidimo vamzdelio
jungtį 3
sukdami ją ketvirtį apsukimo prieš
laikrodžio rodyklę.
F

I
šimkite vamzdelio bloką 2 .
F

L
aikykite kompresorių vertikaliai.
F

A
tsukite kasetę 4 , suėmę ją už apačios.
Norėdami uždėti naują kasetę ir naują
vamzdelį, atlikite šiuos veiksmus atvirkštine
tvarka. Būkite atsargūs, kad neištekėtų skystis.
Skysčio tinkamumo data yra užrašyta
ant kasetės.
Kasetes su skysčiu galima naudoti tik
vieną kartą; net jei tik pradėta naudoti, ji
turi būti pakeista.
Panaudoję neišmeskite kasetės
į gamtą, atiduokite ją į CITROËN
tinklo atstovybę arba tokių medžiagų
perdirbimui įgaliotą įmonę.
Nepamirškite įsigyti naują kasetę, kurią
galite gauti CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Gedimo kelyje atveju

293
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016

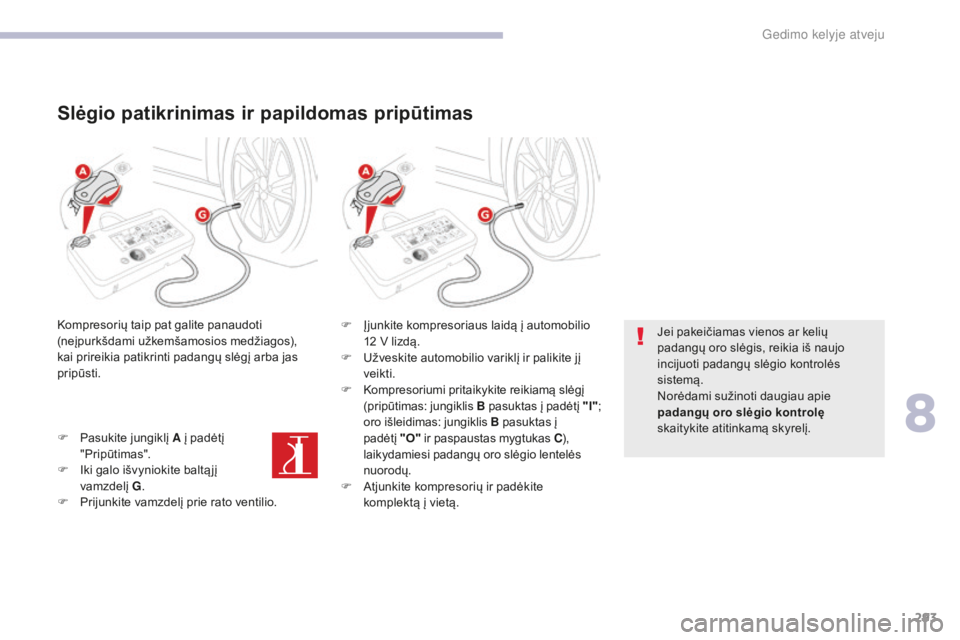

Slėgio patikrinimas ir papildomas pripūtimas
Kompresorių taip pat galite panaudoti
(neįpurkšdami užkemšamosios medžiagos),
kai prireikia patikrinti padangų slėgį arba jas
pripūsti.
F
P
asukite jungiklį A į padėtį
"Pripūtimas".
F

I
ki galo išvyniokite baltą jį
vamzdelį G.
F

P
rijunkite vamzdelį prie rato ventilio. F
Į junkite kompresoriaus laidą į automobilio
12
V lizdą.
F

U
žveskite automobilio variklį ir palikite jį
veikti.
F
K

ompresoriumi pritaikykite reikiamą slėgį
(pripūtimas: jungiklis B pasuktas į padėtį "I";
oro išleidimas: jungiklis B pasuktas į
padėtį "O" ir paspaustas mygtukas C ),
laikydamiesi padangų oro slėgio lentelės
nuorodų.
F

A
tjunkite kompresorių ir padėkite
komplektą į vietą. Jei pakeičiamas vienos ar kelių
padangų oro slėgis, reikia iš naujo
incijuoti padangų slėgio kontrolės
sistemą.
Norėdami sužinoti daugiau apie
padangų oro slėgio kontrolę
skaitykite atitinkamą skyrelį.
8
Gedimo kelyje atveju

294
C4-Picasso-II_lt_Chap08_en-cas-panne_ed02-2016
Atsarginis ratas
Įrankiai yra sudėti bagažinėje, po dugnu.
Norėdami pasiekti dugną nuimkite bagažinės
kilimą.
Įrankių išėmimas
Jūsų turimi įrankiai*
Rato su pradurta padanga pakeitimas atsarginiu ratu, naudojantis automobilyje esančiais įrankiais.Visi šie įrankiai yra skirti tik jūsų automobiliui
ir gali būti skirtingi, priklausomai nuo
komplektuotės. Nenaudokite jų kitiems
tikslams.
1.
Ra

tų veržliaraktis.
J

is skirtas rato gaubto nuėmimui ir rato
varžtų prisukimui.
2.
R

atų atrama, skirta laikyti automobilį, kad
neriedėtų (išskyrus modifikaciją su rankine
pavarų dėže).
3.
K

eltuvas su rankena.
J

is skirtas pakelti automobilį.
4.
Į

rankis varžtų gaubteliams nuimti.
J

is skirtas nuimti rato su aliuminio ratlankiu
varžtų gaubtelius.
5.
V

amzdinis veržliaraktis varžtui nuo
vagystės (įdėtas į daiktadėžę).
J

uo pritaikomas ratų veržliaraktis prie
specialaus varžto, apsaugančio nuo
vagystės.
6.
V

ilkimo kilpa ir priekinio apsauginio
dangtelio atidarymo įrankis.
Norėdami sužinoti daugiau apie Vilkimą
skaitykite atitinkamą skyrelį.
* Priklausomai nuo komplektuotės.
