SYSTEME D’INJECTION DE CARBURANT
9-61
N.B.
Avant de procéder au diagnostic, débrancher le fom de démarreur du relais du démarreur.
Nº de code de défaillance. Er-4
ElémentLes données enregistrées ne peuvent être reçues de l’outil de
diagnostic Yamaha.
Système de sécurité intégréPeut démarrer le moteur
Peut conduire le véhicule
Nº de code de diagnostic—
Affichage de l’outil de diag-
nostic—
Procédure—
Elé-
men
tCause probable de la dé-
faillance et contrôleTravail d’entretienConfirmation de la réalisa-
tion de l’entretien
1 Branchement du coupleur de
l’outil de diagnostic Yamaha.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Enfoncer le contacteur du dé-
marreur.
Aucun code de défaillance ne
s’affiche L’entretien est
terminé.
Le numéro de code de panne
s’affiche Aller à l'élément
2.
2 Branchement du coupleur du
boîtier de commande électro-
nique du faisceau de fils.
Contrôler le verrouillage du
coupleur.
Débrancher le coupleur et
contrôler les broches (bornes
pliées ou cassées et verrouil-
lage des broches).Branchement incorrect
Brancher fermement le cou-
pleur ou réparer/remplacer le
faisceau de fils.Enfoncer le contacteur du dé-
marreur.
Aucun code de défaillance ne
s’affiche L’entretien est
terminé.
Le numéro de code de panne
s’affiche Aller à l'élément
3.
3 Continuité du faisceau de fils. Circuit ouvert ou court-circuit
Remplacer le faisceau de
fils.
vert clair–vert clairEnfoncer le contacteur du dé-
marreur.
Aucun code de défaillance ne
s’affiche L’entretien est
terminé.
Le numéro de code de panne
s’affiche Aller à l'élément
4.
4 Dysfonctionnement de l'outil
de diagnostic des pannes
Yamaha.Remplacer l’outil de diagnos-
tic Yamaha.Enfoncer le contacteur du dé-
marreur.
Aucun code de défaillance ne
s’affiche L’entretien est
terminé.
Le numéro de code de panne
s’affiche Aller à l'élément
5.
5 Défaillance du bloc de com-
mande électronique.Remplacer le boîtier de com-
mande électronique.
Page 402 of 446

SYSTEME DE POMPE A CARBURANT
9-62
FAS2GB2380
SYSTEME DE POMPE A CARBURANT

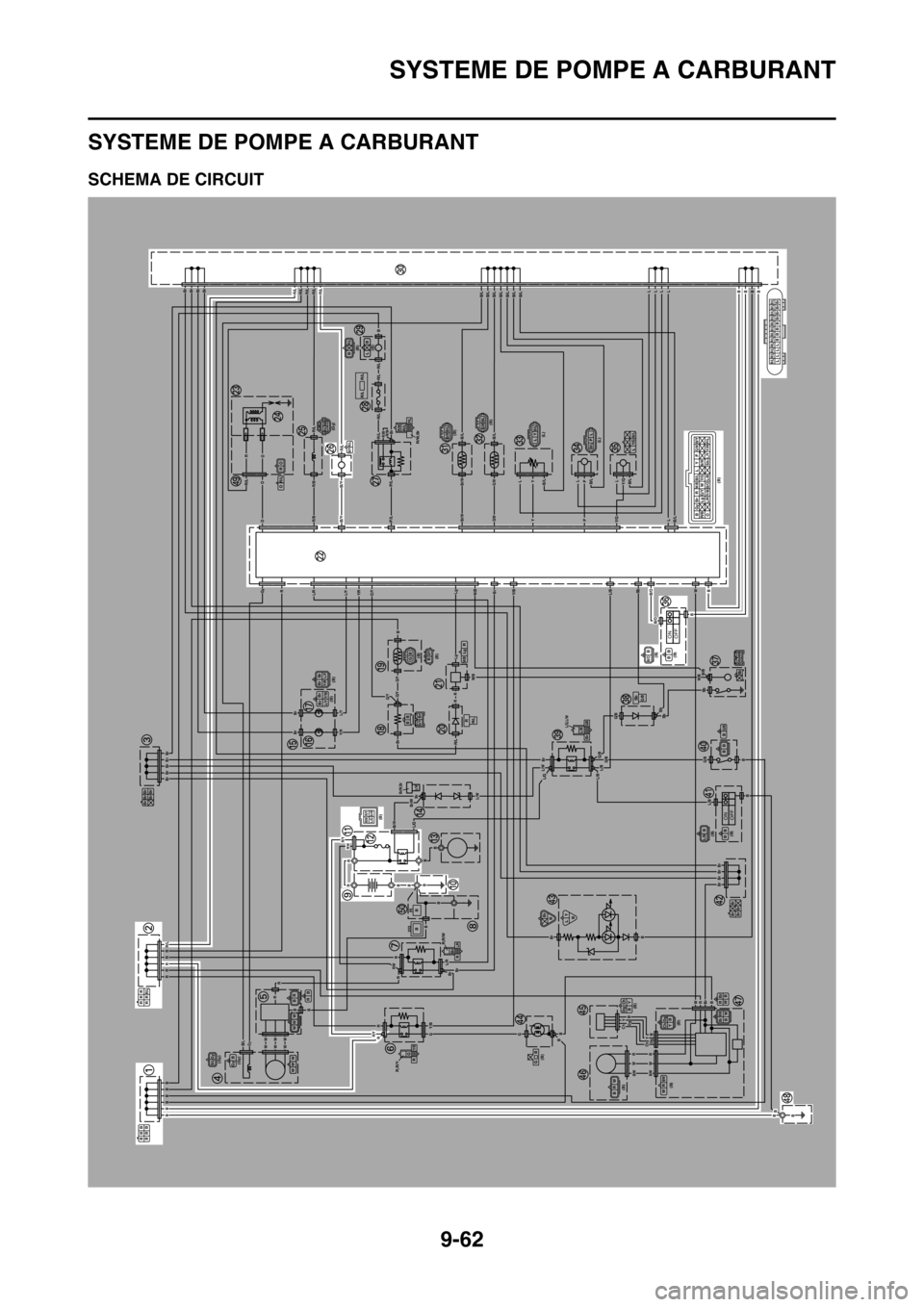

FAS2GB2381SCHEMA DE CIRCUIT
ONOFF
ONOFF
BBB
BBB
RRR
RRR/L
Br Br Br
Br Br
(Gy)
(Gy)B/LGyWW WB Gy
B R
WW W
BR
R,R/Y
G
R
Y/B
R,R/W
Br
RL/R
(B)R/YR/WBr/WL/G
Br/W,BrL/W
(B) (B)Br BrL/Y Y/R
G/YBrBB
BrBrL/YY/W
(B)(B)BB GG/Y
RR/L
R Lg
W/B
(B) BGyBr RW/BB/LLYP
G/WB/Y
R/BLgG/YW
Br/W
OL/RY/BB/OL/BSbY/R L/Y P/L
Y/G
(Gy)R/L R/BR/LB/Y
R/WR/L
R/W,BrP/L
R/L R/L
(B)
(B)
(B)
(L)
(L)(B) BR/LLBR/L R/L R/L R/L R/L B/L B/L B/L B/L B/L B/L B/LL L L LBBBB
Br Br Br Br
B/LBr/W
B/LG/WLYB/L
B/LPLB/LY/GL
(B)
(B)B/OBB BSbW/B
Sb
SbG/B
L/G,L/WL/BBrG/BG/BB
BB
(B)
(B)L/BBB B
Br Br
Br BrBr
BB LY
(B)
(B)
(B)
(B)
(B)
GB
Ch Dg
Y B
BRW
Br R
B W
B/WR W
Ch DgYBBrR/WBW
R O
OR/L
B
B
BBBBBB
RRRRRR/L
BrBrBrBrBr
Br
Br
BrBrBrBrR/LR/LR/LR/LR/L
B
LLLP
PL
Y
Y
RR
Br
R/LR/L
R/L
P/L
P/L
R/L
R/L
R/LR/B
R/B
L/RL/Y
L/Y
Y/R
Y/R
G/Y
G/YG/Y
G/Y
B/Y
B/Y
R/LB/LB/L
B/LB/LB/LY/G
Y/GB/L
B/OL/BY/BW/B
W/B
G/B
L/B
W/BW/B
L/BL/BL/GL/W
L/W
L/R
Br/W
Br/W
R/W
R/W
R/Y
R/Y
G/BG/B
G/B
B/O
B/LB/LB/LB/LB/LB/LB/L
G/W
G/W
Br/W
Br/W
R/WR/WBr
O
O
OR
RGy
LLLLBBBB
B
B
B
B
BBB
B
B
RRWW
Y
Y
Dg
Dg
Ch
Ch
RW
BrBrBrBr
Br
B
W
Sb
SbSb
SbBr
Br
B
Br
Lg
Lg
R/L
R
R
RR
Gy
BB
WWWWWW
R
RRGGBB
B
Y/B
RB
BB
B
B
Br
Br
Br
B
L/G
B/L
B/WB/W
B
Page 403 of 446
SYSTEME DE POMPE A CARBURANT
9-63
1. Connecteur de raccord
2. Connecteur de raccord
9. Batterie
10.Masse du cadre
11.Relais de démarreur
12.Fusible principal
22.Boîtier de commande électronique ECU (uni-
té de contrôle du moteur)
26.Pompe à carburant
30.Connecteur de raccord
36.Coupe-circuit du moteur
48.Masse du cadre
Page 404 of 446

SYSTEME DE POMPE A CARBURANT
9-64
FAS2GB2382PANNES ET DIAGNOSTICS
La pompe à carburant ne fonctionne pas.
N.B.
Avant de procéder au dépannage, déposer les pièces suivantes:
1. Siège
2. Cache latéral (gauche/droit)
3. Prise d’air (gauche/droite)
4. Réservoir de carburant
1. Contrôler les fusibles.
Voir “CONTRÔLE DES FUSIBLES”
à la page 9-75.Incorrect
Remplacez les fusibles.
Correct
2. Contrôler la batterie.
Voir “CONTRÔLE ET CHARGE-
MENT DE LA BATTERIE” à la page
9-76.Incorrect
• Nettoyer les bornes de batterie.
• Recharger ou remplacer la batterie.
Correct
3. Contrôler le coupe-circuit du mo-
teur.
Voir “CONTROLE DES CON-
TACTEURS” à la page 9-70.Incorrect
Remplacer le coupe-circuit du moteur.
Correct
4. Contrôler la pression du carburant.
Voir “CONTROLE DE LA PRES-
SION DU CARBURANT” à la page
8-5.Incorrect
Remplacer la pompe à carburant.
Correct
5. Contrôler les connexions du fais-
ceau de fils du circuit de pompe à
carburant.
Voir “SCHEMA DE CIRCUIT” à la
page 9-62.Incorrect
Raccorder correctement ou réparer le
câblage du circuit de pompe à carburant.
Correct
Remplacer le boîtier de commande
électronique.
Page 405 of 446
SYSTEME DE POMPE A CARBURANT
9-65
Page 406 of 446
COMPOSANTS ELECTRIQUES
9-66

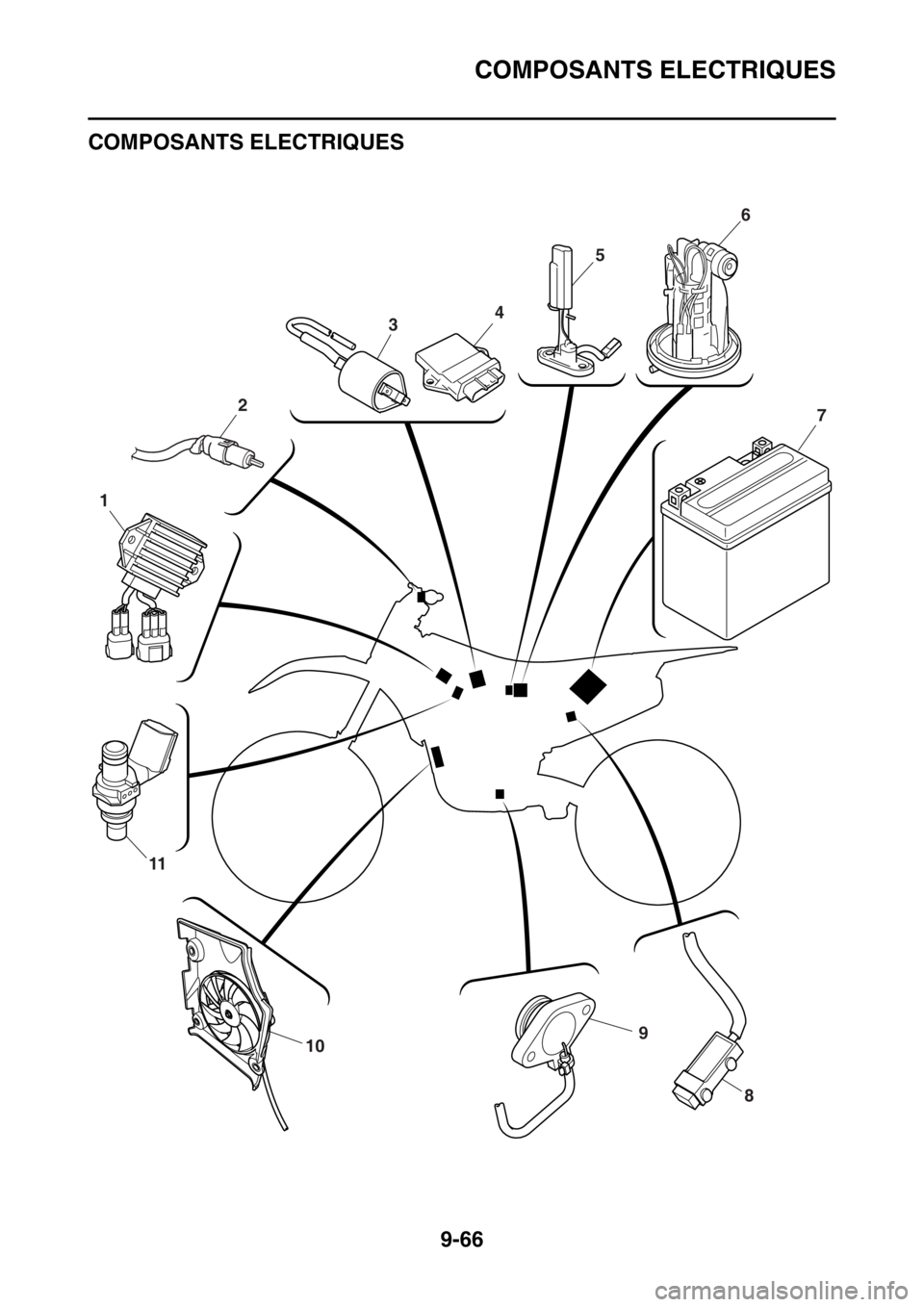

FAS2GB2383
COMPOSANTS ELECTRIQUES
FAS2GB2384
910
11
1
3
2
456
7
8
Page 407 of 446
COMPOSANTS ELECTRIQUES
9-67
1. Redresseur/régulateur
2. Contacteur d’embrayage
3. Bobine d’allumage
4. Boîtier de commande électronique ECU
(unité de contrôle du moteur)
5. Capteur de carburant
6. Pompe à carburant
7. Batterie
8. Résistance
9. Contacteur de point mort
10.Moteur du ventilateur
11.Injecteur
Page 408 of 446

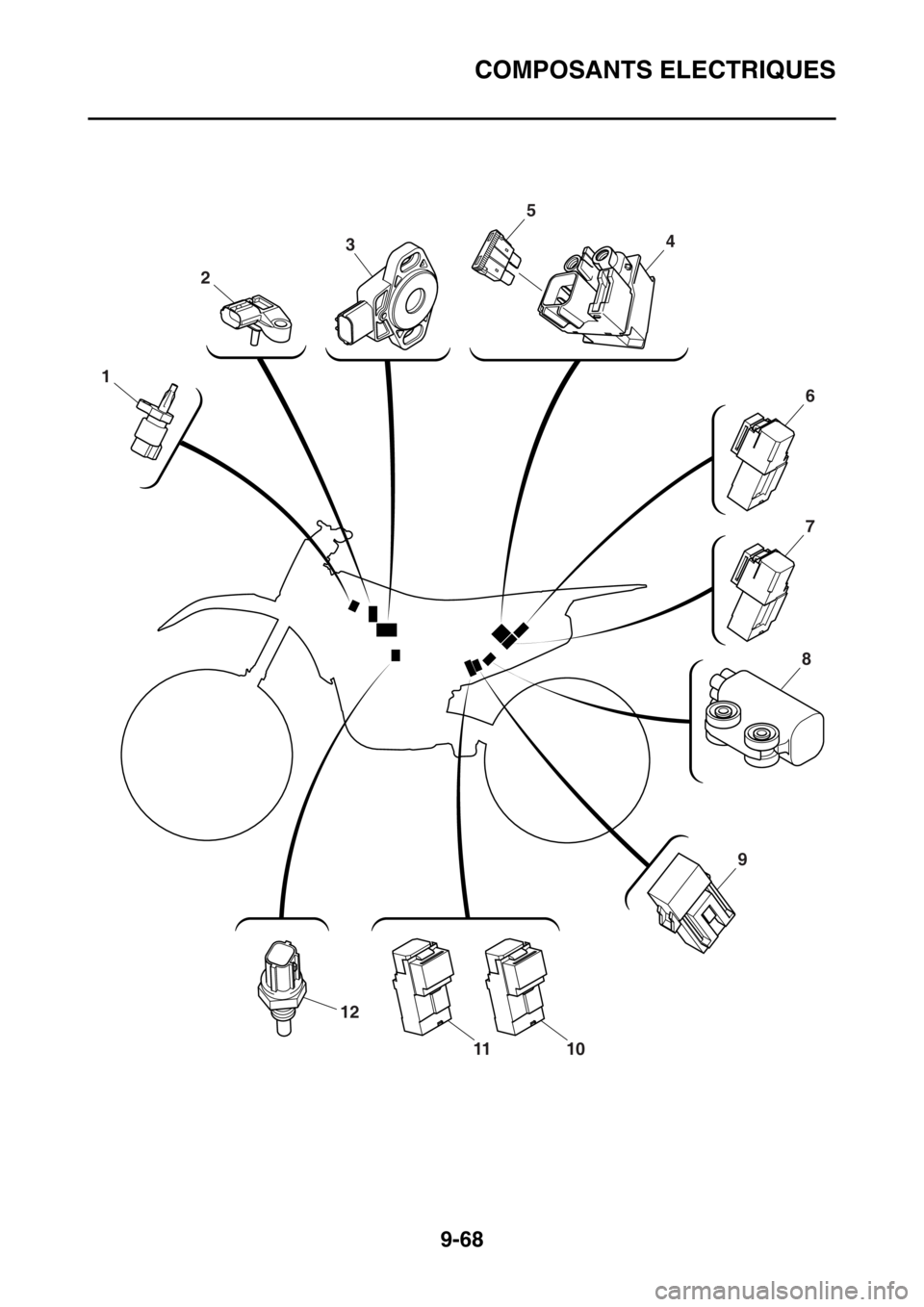

COMPOSANTS ELECTRIQUES
9-68
12
1110
2
3
1
6
7
4
5
8
9
