Page 329 of 446
RESERVOIR A CARBURANT
8-2
7 Capteur de carburant 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

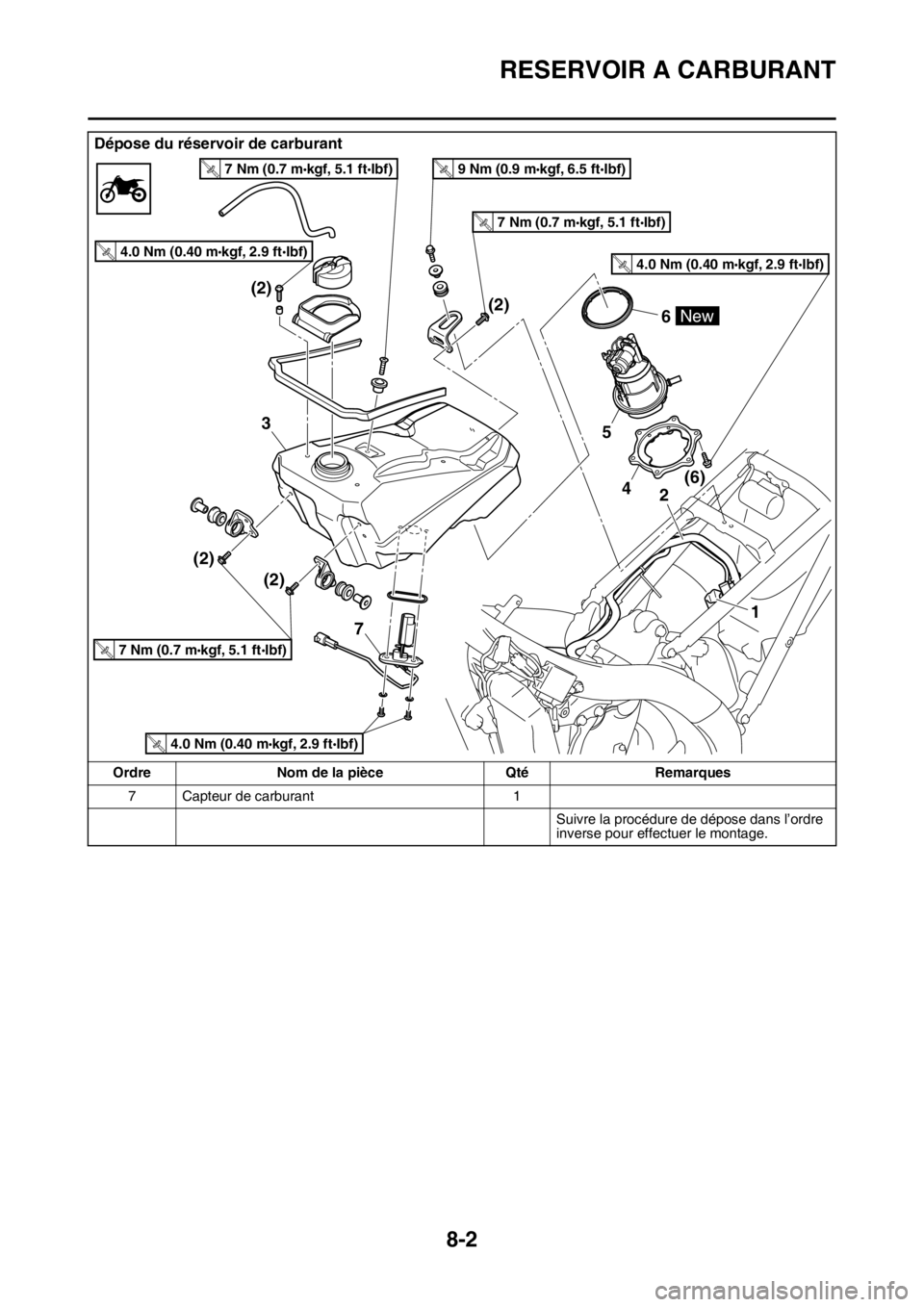

Dépose du réservoir de carburant
Ordre Nom de la pièce Qté Remarques
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
9 Nm (0.9 m kgf, 6.5 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
4.0 Nm (0.40 m kgf, 2.9 ft Ibf)T.R.
7
Page 330 of 446

RESERVOIR A CARBURANT
8-3
FAS2GB2342DEPOSE DU RESERVOIR DE CARBURANT
1. Vidanger le carburant du réservoir par le
bouchon du réservoir de carburant à l’aide
d’une pompe.
2. Déposer:
• Coupleur de la durite d’alimentation
EWA
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
N.B.
• Pour débrancher la durite d’alimentation du
réservoir de carburant, déposer d’abord l’atta-
che du connecteur de la durite “a”, puis faire
glisser le cache du connecteur.
• Pour déposer la durite de la rampe d’alimen-
tation en carburant, faire glisser le cache du
connecteur de la durite d’alimentation “1” sur
l’extrémité de la durite dans la direction de la
flèche illustrée, appuyer sur les deux boutons
“2” des deux côtés du connecteur, puis dé-
poser la durite.
• Avant de déposer la durite, disposer des chif-
fons sous celles-ci afin de recueillir toute cou-
lure.
• Pour prévenir toute pénétration de sable,
poussières ou autres corps étrangers dans la
pompe à carburant, monter les caches 1 “3” et
2 “4” de raccord de durite d’alimentation four-
nis sur la durite d’alimentation débranchée et
la pompe à carburant.3. Déposer:
• Cache latéral (gauche/droit)
•Siège
• Prise d’air (gauche/droite)
• Réservoir de carburant
N.B.
Ne pas déposer le réservoir de carburant sur
son côté en contact avec la pompe de carbu-
rant. S’assurer de ne pas appuyer le réservoir
de carburant contre une paroi ou autre.
FAS2GB2343DEPOSE DE LA POMPE A CARBURANT
1. Déposer:
• Pompe à carburant
ECA
ATTENTION
Ne pas laisser tomber la pompe à carburant
ni la soumettre à un choc violent.
FAS2GB2344CONTROLE DU CORPS DE LA POMPE A
CARBURANT
1. Contrôler:
• Corps de la pompe à carburant
Obstructions Nettoyer.
Craquelures/endommagement Remplac-
er la pompe à carburant complète.
FAS2GB2345INSTALLATION DE LA POMPE A CARBU-
RANT
1. Monter:
• Joint de pompe à carburant
• Pompe à carburant
• Essence avec la fente du supporta
1
2
3 4
New
Page 331 of 446

RESERVOIR A CARBURANT
8-4
N.B.
• Prendre soin de ne pas endommager les sur-
faces de contact du réservoir de carburant.
• Toujours utiliser un joint neuf.
• Poser la lèvre sur le joint de pompe à carbu-
rant en l’orientant vers le haut.
• Installer la pompe à essence comme indiqué
sur la figure.
• Aligner la saillie “a” sur la pompe à carburant
avec la fente “b” du support de la pompe à
carburant.
• Serrer les vis de pompe à carburant dans l’or-
dre de serrage approprié tel qu’illustré.
FAS2GB2346DÉPOSE DU CAPTEUR DE CARBURANT
1. Déposer:
• Capteur de carburant
ECA
ATTENTION
Ne pas laisser tomber le capteur de carbu-
rant ni le soumettre à un choc violent.
FAS2GB2347CONTRÔLE DU CAPTEUR DE CARBURANT
1. Déconnecter:
• Coupleur de pompe à carburant
• Coupleur de capteur de carburant
(du faisceau de fils)
2. Déconnecter:
• Fil du démarreur
(à partir du relais du démarreur)3. Déposer:
• Réservoir de carburant
4. Déposer:
• Capteur de carburant
(du réservoir de carburant)
5. Connecter:
• Coupleur de capteur de carburant
6. Enfoncer le contacteur du démarreur.
7. Contrôler:
• Témoin d’alerte du niveau de carburant
Hors spécifications Remplacer le capteur
de carburant.
FAS2GB2348INSTALLATION DU CAPTEUR DE CARBU-
RANT
1. Monter:
• Joint de capteur de carburant
• Capteur de carburant
N.B.
• Ne pas endommager les surfaces de pose du
réservoir de carburant lors de l’installation du
capteur de carburant.
• Toujours utiliser un joint de capteur de carbu-
rant neuf.
• Installer le capteur de carburant comme indi-
qué sur l’illustration.
• Lors de l’installation du capteur de carburant,
veiller à ce que la saillie “a” soit vers l’arrière
du véhicule. Vis de pompe à carburant
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
T R..
a
b
4 1
2
6
53
La pompe à carburant est l’atmosphère
“A”
Le témoin d’alerte du niveau de carbu-
rant s’allume
La pompe à carburant a été trempée dans
du carburant “B”
Le témoin d’alerte du niveau de carbu-
rant s’éteint
Vis de capteur de carburant
4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
New
T R..
Page 332 of 446

RESERVOIR A CARBURANT
8-5
FAS2GB2349MISE EN PLACE DU RESERVOIR DE CAR-
BURANT
1. Monter:
• Réservoir de carburant
2. Connecter:
• Tuyau de carburant
ECA
ATTENTION
• Bien brancher la durite d’alimentation et
vérifier que l’orientation du support de du-
rite d’alimentation installé est correcte.
• Veiller à ne pas plier ou coincer la durite
d’alimentation.
N.B.
• Insérer la durite d’alimentation dans le tuyau
de carburant correctement jusqu’à ce que
vous entendiez un “clic”.
• Faire glisser le cache du connecteur de la du-
rite d’alimentation “1” au bout de la durite
dans la direction de la flèche.
• Installer le support du connecteur de durite
d’alimentation “a”.
• Veiller à acheminer la durite d’alimentation et
le fil de pompe à carburant par le guide sur le
cache.3. Connecter:
• Coupleur de pompe à carburant
4. Monter:
• Prise d’air (gauche/droite)
•Siège
• Cache latéral (gauche/droit)
Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
FAS2GB2350CONTROLE DE LA PRESSION DU CARBU-
RANT
1. Contrôler:
• Pression du carburant
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer le cache latéral (gauche/droit), le
siège et la prise d’air (gauche/droite).
Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
b. Retirer la vis du réservoir de carburant et
soulever ce dernier.
c. Déconnecter la durite d’alimentation de la
pompe à carburant.
Voir “DEPOSE DU RESERVOIR DE CAR-
BURANT” à la page 8-3.
EWA
AVERTISSEMENT
Couvrir le raccord de durite d’alimentation
d’un chiffon lors de sa déconnexion. Cela
est dû au fait que la pression résiduelle
dans la durite d’alimentation peut provo-
quer le jaillissement de carburant lors de la
dépose de la durite.
ECA
ATTENTION
S’assurer de déconnecter la durite d’ali-
mentation à la main. Ne pas déconnecter la
durite à l’aide d’outils et en forçant.
d. Brancher le manomètre “1” et l’embout d’ad-
aptation de pression de carburant “2” à la
durite d’alimentation.
a
1
a
Page 333 of 446

RESERVOIR A CARBURANT
8-6
e. Mettre le moteur en marche.
f. Mesurer la pression du carburant.
Hors spécifications Remplacer la pompe
à carburant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2351VERIFICATION DE L’AMORTISSEUR
1. Contrôler:
• Amortisseur 1 “1”
• Amortisseur 2 “2”
• Amortisseur 3 “3”
Usure/endommagement Remplacer.
N.B.
• Monter les amortisseurs 1 et 3 en dirigeant la
flèche sur chaque amortisseur vers l’extéri-
eur.
• Fixer l'amortisseur 2 avec sa projection “a”
orientée vers l'arrière du véhicule.
FAS2GB2352CONTRÔLE ET REMPLACEMENT DE LA
PROTECTION
1. Contrôler:
• Protection “1”
Usure/endommagement Remplacer.
N.B.
Monter la protection comme illustré. Manomètre
90890-03153
Manomètre
YU-03153
Embout d’adaptation de
manomètre de pression de carbu-
rant
90890-03186
Embout d’adaptation de
manomètre de pression de carbu-
rant
YM-03186
Pression dans le circuit de carbu-
rant (au ralenti)
300.0–390.0 kPa (3.00–3.90 kgf/
cm
2, 43.5–56.6 psi)
1
2
A. Gauche
B. Droite
(3.31 in) (4.53 in)
84 mm 115 mm3 1
13a
2
(3.31 in) (4.53 in)84 mm 115 mm
1
1
AA
0 mm
(0 in)
B1
1
15 mm
(0.59 in)
Page 334 of 446

BOITIER D’INJECTION
8-7
FAS2GB2353
BOITIER D’INJECTION

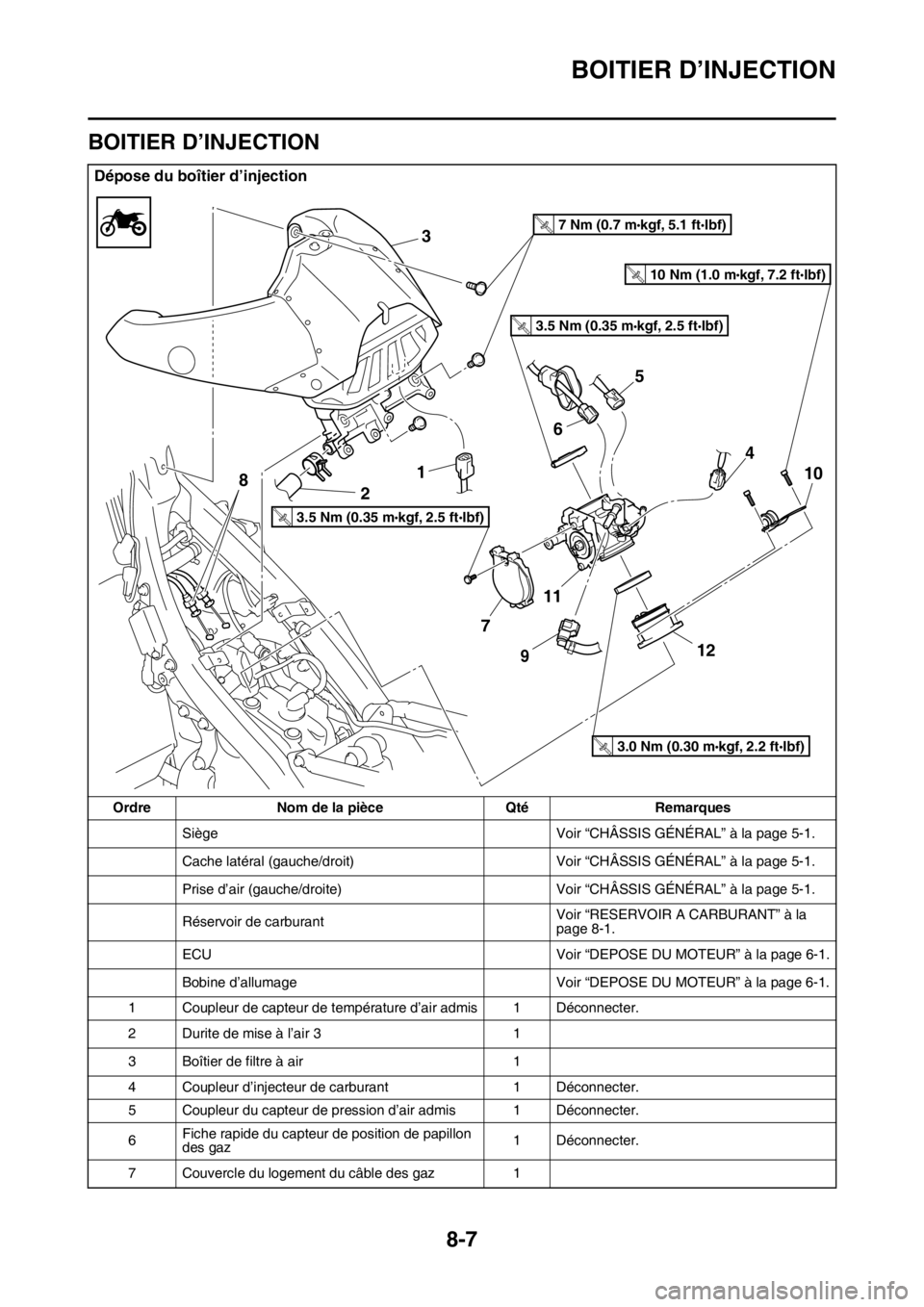

Dépose du boîtier d’injection
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 8-1.
ECU Voir “DEPOSE DU MOTEUR” à la page 6-1.
Bobine d’allumage Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Coupleur de capteur de température d’air admis 1 Déconnecter.
2 Durite de mise à l’air 3 1
3 Boîtier de filtre à air 1
4 Coupleur d’injecteur de carburant 1 Déconnecter.
5 Coupleur du capteur de pression d’air admis 1 Déconnecter.
6Fiche rapide du capteur de position de papillon
des gaz1 Déconnecter.
7 Couvercle du logement du câble des gaz 1
3
1
2
7
11
12
10
9
4
8
6
5
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
3.0 Nm (0.30 m kgf, 2.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Page 335 of 446
BOITIER D’INJECTION
8-8
8 Câble des gaz 2
9 Tuyau de carburant 1
10 Support de tube d’échappement 1
11Boîtier d’injection
1
12 Raccord du logement de papillon des gaz 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

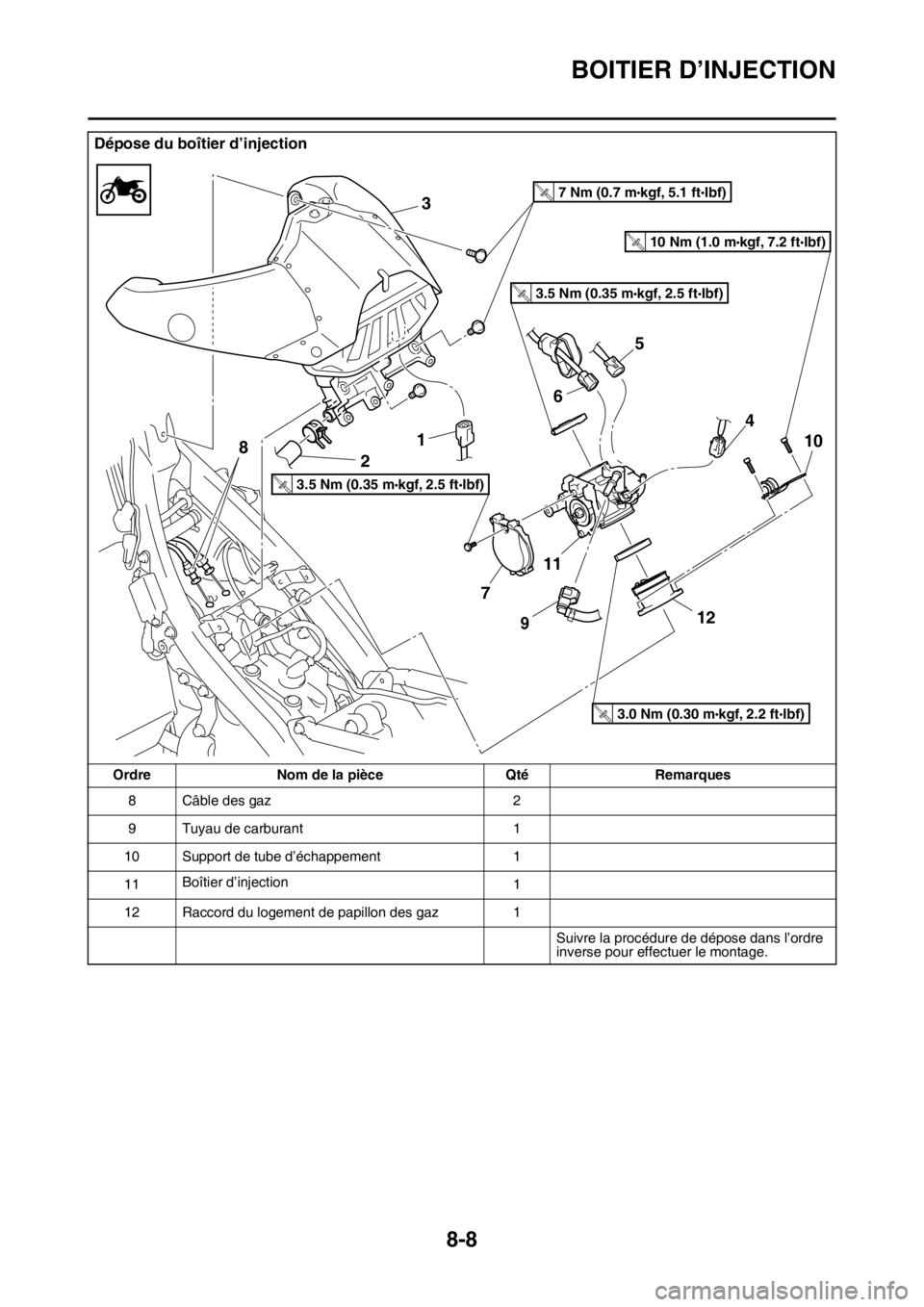

Dépose du boîtier d’injection
Ordre Nom de la pièce Qté Remarques
3
1
2
7
11
12
10
9
4
8
6
5
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
3.5 Nm (0.35 m kgf, 2.5 ft Ibf)T.R.
7 Nm (0.7 m kgf, 5.1 ft Ibf)T.R.
3.0 Nm (0.30 m kgf, 2.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
Page 336 of 446
BOITIER D’INJECTION
8-9

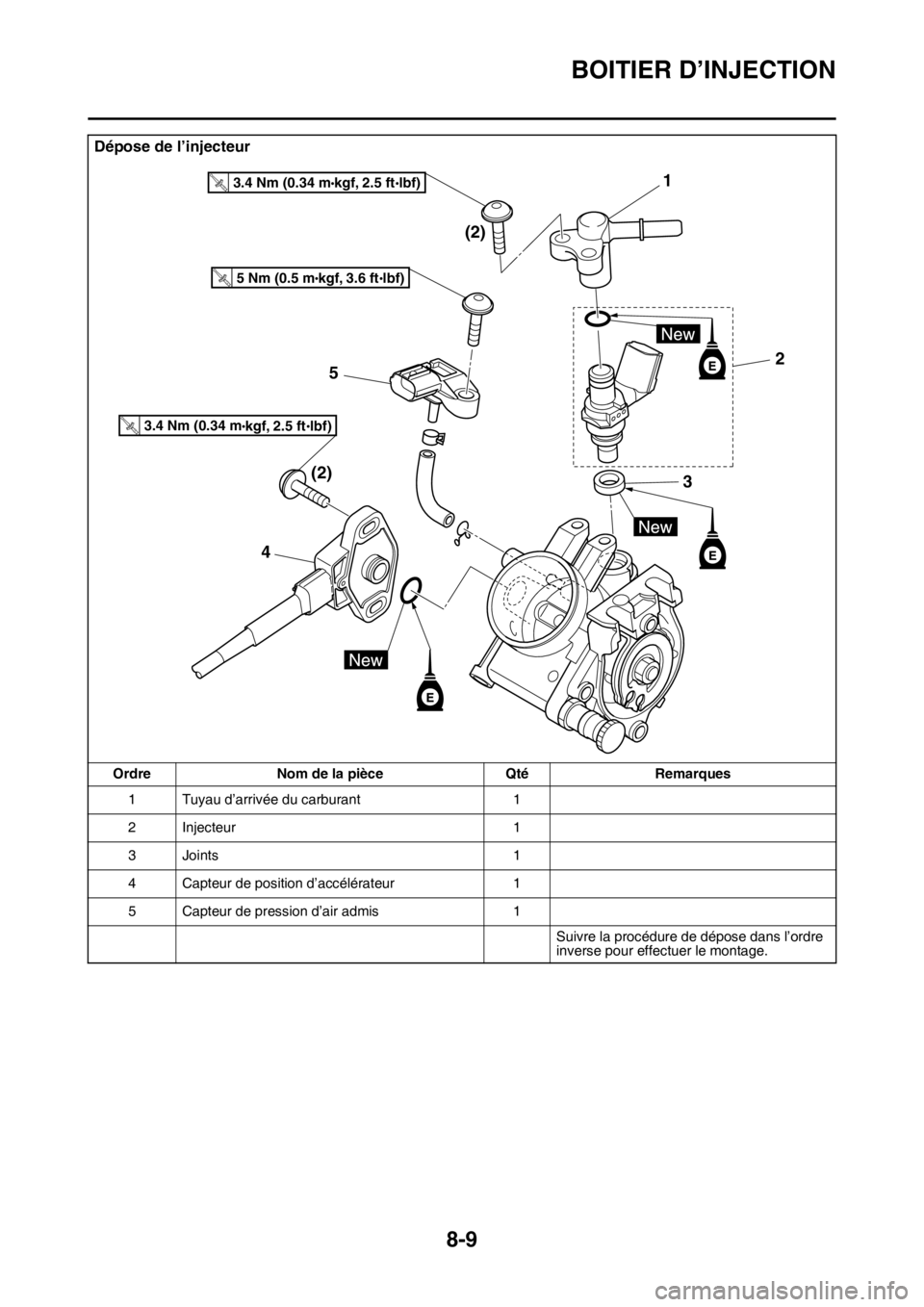

Dépose de l’injecteur
Ordre Nom de la pièce Qté Remarques
1 Tuyau d’arrivée du carburant 1
2 Injecteur 1
3 Joints 1
4 Capteur de position d’accélérateur 1
5 Capteur de pression d’air admis 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
2 (2)
(2)5
43
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft
T.R.5 Nm (0.5 mlbf) kgf, 3.6 ft
T.R.3.4 Nm (0.34 mlbf) kgf, 2.5 ft
