2017 TOYOTA VERSO Manuel du propriétaire (in French)

577
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
Accrochez la patte en partie
basse de la coque.
Accrochez la patte de la coque
en prise sur tout le périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■ Feu de recul/feu arrière de brouillard, feu arrière et clignotant
arrière
Ouvrez le hayon et retirez le
cache.

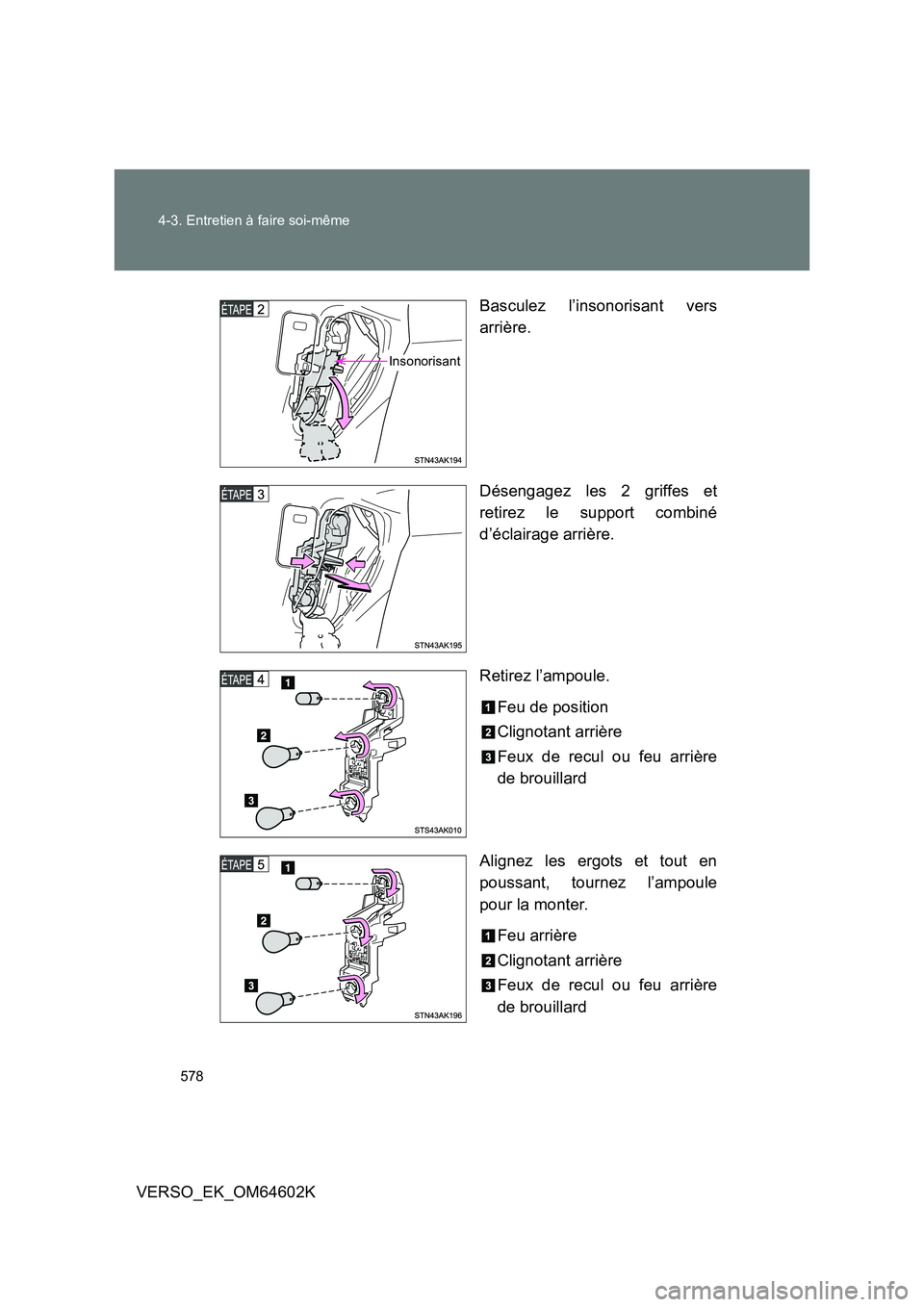

578
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
Basculez l’insonorisant vers
arrière.
Désengagez les 2 griffes et
retirez le support combiné
d’éclairage arrière.
Retirez l’ampoule.
Feu de position
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Alignez les ergots et tout en
poussant, tournez l’ampoule
pour la monter.
Feu arrière
Clignotant arrière
Feux de recul ou feu arrière
de brouillard
Insonorisant

579
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
Vérifiez que le faisceau
électrique est pris dans la bride.
Accrochez le support combiné
d’éclairage arrière.
Vérifiez que le patte est bien
insérée en partie inférieure du
support.
Accrochez la patte du support
combiné d’éclairage arrière.
Accrochez l’insonorisant.
Poussez l’insonorisant sur le
téton au centre du support.
Patte

580
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur les parties haute
et basse du cache.
Accrochez l’intérieur du
cache.
■ Éclairage de plaque d’immatriculation
Retirez le cache.
Introduisez un tournevis de taille
adaptée dans le trou du cache,
puis retirez celui-ci en le relevant
comme indiqué sur la figure.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du
ruban adhésif.
Retirez l’ampoule.
Montez l’ampoule neuve.

581
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
Remontez le cache.
Avec un tournevis à la bonne
taille, appuyez dans l’un des trous
jusqu’à percevoir un déclic.
Répétez pour l’autre trou.
Appuyez sur le cache pour vous
assurer de sa bonne mise en
place.
■ Éclairages autres que ceux ci-dessus
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la
remplacer par un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé.
● Projecteurs (projecteurs à décharge)
● Feux de position avant/éclairages de jour (projecteurs à
décharge)
● Troisième feu stop
● Feux stop

582
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condens ation à l’intérieur des optiques de
projecteurs n’indique pas nécessairement une anomalie.
Prenez contact avec un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé, pour de plus
amples informations dans les situations suivantes:
● Formation de grosses gouttes d’eau sur la face intérieure de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Projecteurs à décharge (sur modèles équipés)
Si la tension électrique fournie aux lampes à décharge est insuffisante, il est
possible que les projecteurs ne s’allument pas, ou s’éteignent
temporairement. Les lampes à décharge recommencent à éclairer dès le
rétablissement de la puissance électrique normale.
■ Ampoules à DEL
Les feux de position avant/éclairages de jour (projecteurs à décharge), les
feux stop et le troisième feu stop sont constitués d’un ensemble de diodes
électroluminescentes (DEL). Si une diode vient à griller, faites remplacer le
feu par un concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Si une ou plusieurs DEL sont défaillantes sur un feu stop, votre véhicule
peut ne plus être en conformité av ec la législation locale (ECE).
■ Lorsque vous remplacez des ampoules
 P. 559

583
4-3. Entretien à faire soi-même
4
Entretien et soin
VERSO_EK_OM64602K
AVERTISSEMENT
■ Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite
après avoir éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues.
Lorsque vous ne pouvez pas faire autrement que de tenir l’ampoule par le
verre, utilisez un chiffon propre et sec pour éviter d’y laisser des traces
humides ou grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au sol, elle
risque de se casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette re commandation pour éviter tout risque de
surchauffe, d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela
est susceptible d’endommager les projecteurs ou de causer la formation
de condensation sur la face intérieure de l’optique.
● Véhicules équipés de projecteurs à
décharge:
Tant que les projecteurs sont allumés,
et quelques instants après qu’ils aient
été éteints, les pièces métalliques à
l’arrière du bloc optique du projecteur
sont brûlantes. Pour éviter toute
brûlure, ne touchez pas ces pièces
métalliques tant que vous n’êtes pas
certain qu’elles ont suffisamment
refroidi.
Pièces
métalliques

584
4-3. Entretien à faire soi-même
VERSO_EK_OM64602K
AVERTISSEMENT
■ Projecteurs à décharge (sur modèles équipés)
● Prenez contact avec un concessionnaire agréé Toyota, un réparateur, ou
tout autre professionnel qualifié et convenablement équipé, avant de
remplacer les projecteurs à décharge (y compris les ampoules).
● Ne touchez pas les douilles haute tension des projecteurs à décharge
haute intensité lorsque les projecteurs sont allumés.
Une tension extrêmement élevée de 30000 V serait alors déchargée, au
risque de vous blesser grièvement, voire mortellement, par choc
électrique.
● N’essayez pas de réparer ni de démonter les ampoules, les connecteurs,
les circuits électriques ou les composants.
Vous risqueriez une électrocution et, par conséquent, des blessures
graves, voire mortelles.
■ Pour éviter tout dommage ou incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
