2017 TOYOTA VERSO Manuel du propriétaire (in French)

705
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
VERSO_EK_OM64602K
Circuit de refroidissement
Capacité
(Référence)
Moteur 1ZR-FAE
Pour la Grèce et Chypre
6,3 L (6,7 qt., 5,5 Imp.qt.)
Autres
5,6 L (5,9 qt., 4,9 Imp.qt.)
Moteur 2ZR-FAE
Boîte de vitesses manuelle
Pour la Grèce et Chypre:
6,3 L (6,7 qt., 5,5 Imp.qt.)
Autres:
5,6 L (5,9 qt., 4,9 Imp.qt.)
Multidrive
6,2 L (6,6 qt., 5,5 Imp.qt.)
Moteur 1WW
Avec chauffage d’appoint
7,3 L (7,7 qt., 6,4 Imp.qt.)
Sans chauffage d’appoint
7,0 L (7,4 qt., 6,2 Imp.qt.)
Ty pe d e
liquide de
refroidissement
Moteurs 1ZR-FAE
et 2ZR-FAE
Utilisez l’un des produits suivants.
• “Toyota Super Long Life Coolant”
«Liquide de refroidissement Toyota
super longue durée»
• Équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni
silicates, ni amines, ni nitrites, ni
borates, et à technologie des acides
organiques hybrides pour une
longue tenue dans le temps
Ne pas utiliser d’eau pure seule.

706
6-1. Caractéristiques techniques
VERSO_EK_OM64602K
Ty pe d e
liquide de
refroidissement
Moteur 1WW
• “Toyota Genuine Premium Long Life
Coolant 1WW/2WW” «Liquide de
refroidissement Toyota d’origine
Premium Longue Durée 1WW/
2WW» ou équivalent. Le liquide
“Toyota Genuine Premium Long Life
Coolant 1WW/2WW” «Liquide de
refroidissement Toyota d’origine
Premium Longue Durée 1WW/
2WW» est un mélange composé à
50% de liquide de refroidissement et
à 50% d’eau déminéralisée.
Ne pas utiliser d’eau pure seule.
Prenez contact avec n’importe quel
concessionnaire agréé Toyota, un
réparateur, ou tout autre
professionnel qualifié et
convenablement équipé, pour
l’utilisation de tout autre liquide de
refroidissement moteur homologué
de qualité équivalente.

707
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
VERSO_EK_OM64602K
Système d’allumage (moteur à essence uniquement)
Circuit électrique
Batteries avec bouchons de mise à l’air
Batteries sans bouchons de mise à l’air
Bougie d’allumage
Marque DENSO SC20HR11 ou SC16HR11
Jeu entre électrodes 1,1 mm (0,043 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électr ode en iridium. Ne pas régler le jeu
aux électrodes des bougies d’allumage.
Batterie
Densité relevée à
20C (68 F):
1,250 1,290 à pleine charge
1,160 1,200 à demi-charge
1,060 1,100 déchargée
Intensités de charge
Charge rapide
Charge lente
15 A maxi.
5 A maxi.
Batterie
Tension ouverte à 20C (68 F): 12,6 12,8 V à pleine charge
12,2 12,4 V à demi-charge
11 , 8 12,0 V déchargée
(Tension vérifiée 20 minutes après
l’arrêt du moteur et l’extinction de
tous les éclairages.)
Intensités de charge 5 A maxi.

708
6-1. Caractéristiques techniques
VERSO_EK_OM64602K
Transmission Multidrive (moteur 2ZR-FAE uniquement)
La contenance en huile est indiquée à titre de référence. En cas de
remplacement nécessaire, adressez-vous à n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
Contenance en huile
(Référence)7,6 L (8,0 qt., 6,7 Imp.qt.)
Type d’huile“Toyota Genuine CVT Fluid FE”
«Liquide CVT Toyota d’origine type FE»
NOTE
■ Type d’huile pour transmission Multidrive
L’utilisation de toute autre huile de transmission Multidrive que l’huile “Toyota
Genuine CVT Fluid FE” «Liquide CVT To yota d’origine type FE» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission du véhicule.

709
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
VERSO_EK_OM64602K
Boîte de vitesses manuelle
Embrayage
Capacité en
huile pour
transmissions
(Référence)
Moteur à essence2,4 L (2,5 qt., 2,1 lmp.qt.)
Moteur diesel2,1 L (2,2 qt., 1,8 Imp.qt.)
Type d’huile pour transmissions
Utilisez l’un des produits suivants:
• “TOYOTA Genuine Manual
Transmission Gear Oil LV” «Huile
TOYOTA d’origine pour boîte de
vitesses manuelle LV»
• Autre huile pour transmissions
conforme aux normes API GL-4 et
SAE 75W
NOTE
■ Huile de boîte de vitesses manuelle
Veuillez être conscient du fait que le bruit au ralenti, les sensations
éprouvées à la sélection des rapports et/ou la consommation de carburant
peuvent varier en fonction des caractéristiques particulières de l’huile
utilisée ou des conditions d’utilisation. Toyota préconise l’utilisation de l’huile
“TOYOTA Genuine Manual Transmission Gear Oil LV”«Huile TOYOTA
d’origine pour boîte de vitesses manuelle LV» pour que les performances
obtenues soient optimales.
Garde de la pédale 5  15 mm (0,2  0,6 in.)
Type d’huile
SAE J1703 ou FMVSS No. 116 DOT 3
ou SAE J1704 ou FMVSS No. 116 DOT
4

710
6-1. Caractéristiques techniques
VERSO_EK_OM64602K
Freins
*1: Course minimum de la pédale lorsqu’elle est soumise à une force verticale
de haut en bas de 294 N (30 kgf, 66 lbf), moteur tournant
*2: Course du levier de frein de stationnement lorsqu’il est soumis à une force
verticale de bas en haut de 200 N (20 kgf, 45 lbf)
Direction
Hauteur de la pédale*1
Véhicules à conduite à
gauche
Véhicules à conduite à droite
75 mm (2,95 in.) mini.
70 mm (2,76 in.) mini.
Garde de la pédale 1  6 mm (0,04  0,24 in.)
Course du levier de frein de
stationnement *26  9 crans
Type d’huile
SAE J1703 ou FMVSS No. 116 DOT 3
ou SAE J1704 ou FMVSS No. 116 DOT
4
JeuMoins de 30 mm (1,2 in.)

711
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
VERSO_EK_OM64602K
Pneus et jantes
Pneus de 16 pouces
Dimensions des pneus 205/60R16 92V,
T145/70D17 106M (roue de secours compacte)
Moteur à essence
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roues avant
kPa (kgf/cm2
ou bar, psi)
Roues arrière
kPa (kgf/cm2
ou bar, psi)
160 km/h
(99 mph) ou
moins
240 (2,4, 35) 230 (2,3, 33)
Plus de
160 km/h
(99 mph)
270 (2,7, 40) 260 (2,6, 38)
Moteur diesel
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roue avant
kPa (kgf/cm2
ou bar, psi)
Roue arrière
kPa (kgf/cm2
ou bar, psi)
160 km/h
(99 mph) ou
moins
250 (2,5, 36) 230 (2,3, 33)
Plus de
160 km/h
(99 mph)
280 (2,8, 41) 260 (2,6, 38)
Pression de gonflage des
pneus (Roue de secours
compacte)
(Pression de gonflage
des pneus préconisée à
froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Dimensions des jantes 16  6 1/2J,
17  4T (roue de secours compacte)
Couple de serrage des
écrous de roues 103 N·m (10,5 kgf·m, 76 ft·lbf)

712
6-1. Caractéristiques techniques
VERSO_EK_OM64602K

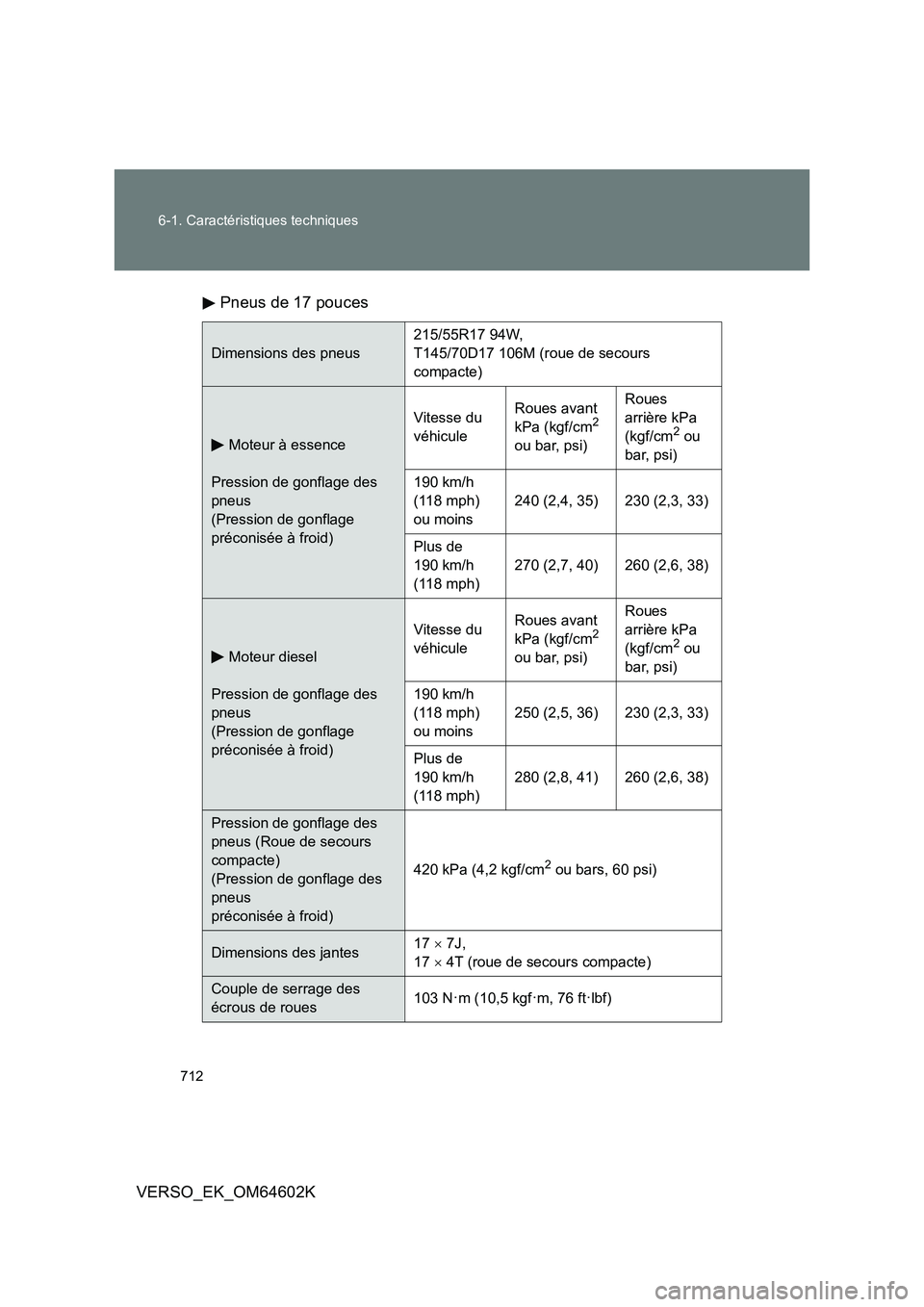

Pneus de 17 pouces
Dimensions des pneus
215/55R17 94W,
T145/70D17 106M (roue de secours
compacte)
Moteur à essence
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roues avant
kPa (kgf/cm2
ou bar, psi)
Roues
arrière kPa
(kgf/cm2 ou
bar, psi)
190 km/h
(118 mph)
ou moins
240 (2,4, 35) 230 (2,3, 33)
Plus de
190 km/h
(118 mph)
270 (2,7, 40) 260 (2,6, 38)
Moteur diesel
Pression de gonflage des
pneus
(Pression de gonflage
préconisée à froid)
Vitesse du
véhicule
Roues avant
kPa (kgf/cm2
ou bar, psi)
Roues
arrière kPa
(kgf/cm2 ou
bar, psi)
190 km/h
(118 mph)
ou moins
250 (2,5, 36) 230 (2,3, 33)
Plus de
190 km/h
(118 mph)
280 (2,8, 41) 260 (2,6, 38)
Pression de gonflage des
pneus (Roue de secours
compacte)
(Pression de gonflage des
pneus
préconisée à froid)
420 kPa (4,2 kgf/cm2 ou bars, 60 psi)
Dimensions des jantes 17  7J,
17  4T (roue de secours compacte)
Couple de serrage des
écrous de roues 103 N·m (10,5 kgf·m, 76 ft·lbf)
