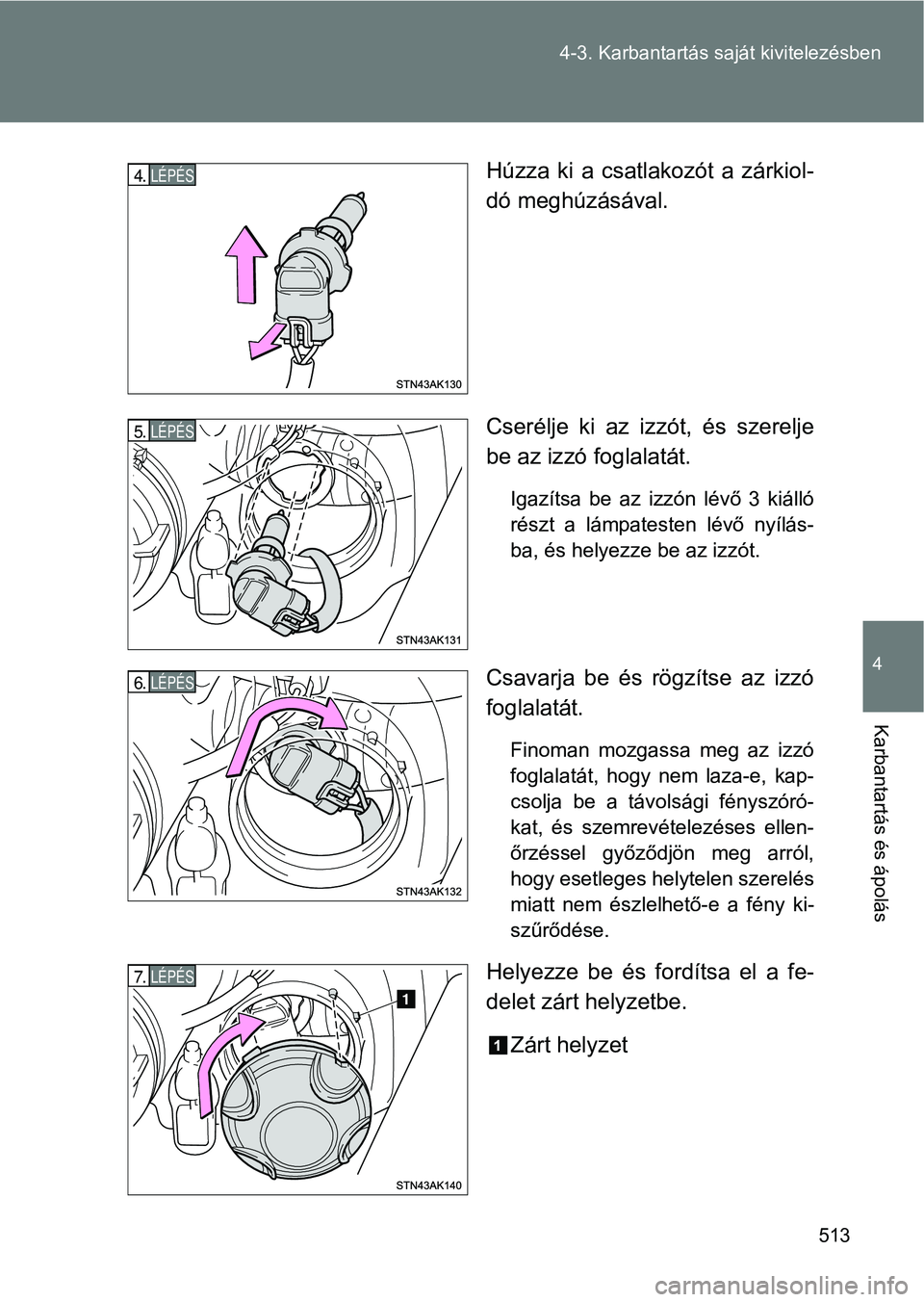

513
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Húzza ki a csatlakozót a zárkiol-
dó meghúzásával.
Cserélje ki az izzót, és szerelje
be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az izzó
foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be a távolsági fényszóró-
kat, és szemrevételezéses ellen-
őrzéssel győződjön meg arról,
hogy esetleges helytelen szerelés
miatt nem észlelhető-e a fény ki-
szűrődése.
Helyezze be és fordítsa el a fe-
delet zárt helyzetbe.
Zárt helyzet
LÉPÉS4.
LÉPÉS5.
LÉPÉS6.
LÉPÉS7.

514
4-3. Karbantartás saját kivitelezésben
Az izzó, a levegőszűrő cső és
/vagy az ablakmosó folyadék
betöltőnyílás kicserélése után állítsa vissza az eredeti hely-
zetbe. ( 508. o.)
n Első ködlámpa
Távolítsa el a 2 csavart.
Távolítsa el a rögzítőt, majd félig
vegye le a kerékdoblemezt.LÉPÉS8.
LÉPÉS1.
LÉPÉS2.

515
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Húzza ki a csatlakozót a zárkiol-
dó benyomásával.
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Cserélje ki az izzót, és szerelje
be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az izzó
foglalatát.
LÉPÉS3.
LÉPÉS4.
LÉPÉS5.
LÉPÉS6.

516
4-3. Karbantartás saját kivitelezésben
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be az első ködlámpát, és
szemrevételezéses ellenőrzéssel
győződjön meg arról, hogy eset-
leges helytelen szerelés miatt
nem észlelhető-e a fény kiszűrő-
dése.
A kerékdoblemez felszerelésekor fordított sorrendben hajtsa
végre az . és a -t.
nElső helyzetjelző lámpa/nappali
menetfény (halogén fényszórók)
A levegőszűrőcső eltávolítása és/vagy a mosófolyadék-betöl-
tőnyílás elmozdítása. ( 508. o.)
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
LÉPÉS7.
LÉPÉS8.
LÉPÉS1.LÉPÉS2.
LÉPÉS1.
LÉPÉS2.

517
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
n Első irányjelző lámpa
A levegőszűrőcső eltávolítása és/vagy a mosófolyadék-betöl-
tőnyílás elmozdítása. ( 508. o.)
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.LÉPÉS3.
LÉPÉS4.
LÉPÉS1.
LÉPÉS2.

518
4-3. Karbantartás saját kivitelezésben
Vegye ki az izzót.
Beszereléskor végezze el a felsor
olt lépéseket fordított sorrendben.
nOldalsó irányjelző lámpák
Nyomja be a laposfejű csavarhú-
zót és vegye le a hátsó visszapil-
lantó tükör borításának karmát.
A gépjármű sérülésének megelő-
zése érdekében csavarjon ra-
gasztószalagot a laposfejű csa-
varhúzóra.
Engedje ki a borítás rögzítőkar-
mait a tükör egész kerületén.
LÉPÉS3.
LÉPÉS4.
LÉPÉS1.
LÉPÉS2.
Rögzítőkarom

519
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Pattintsa ki a fedél alsó részének
karmát, majd vegye le a fedelet.
Nyomjon be egy laposfejű csa-
varhúzót és vegye ki a lencsét.
Távolítsa el az aljzatot az oldalsó
irányjelző házából.LÉPÉS3.
LÉPÉS4.
LÉPÉS5.

520
4-3. Karbantartás saját kivitelezésben
Vegye ki az izzót.
Cserélje ki az izzót, és helyezze
vissza az aljzatot az oldalsó
irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelző lámpa házához.
Helyezze be a lencse rögzítő-
karmát.
Helyezze be a lencsét.
Igazítsa el a vezetékeket a lencse
hátoldalán.
LÉPÉS6.
LÉPÉS7.
LÉPÉS8.
