2017 TOYOTA VERSO Kezelési útmutató (in Hungarian)

457
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, ame lyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladás t, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt
motorolajat szappannal és vízzel alaposan mossa le a kezéről.
l A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra. A fár adt olaj újra-
hasznosításával vagy megsemmisítésével kapcsolatos tájékoztatás ért for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más ,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez, javí-
tóműhelyhez vagy alkatrészüzlethez.
l A használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
n A motor súlyos károsodásának megelőzése érdekében
Az olajszintet rendszeresen ellenőrizze.
n Motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
l Ne töltse túl, mert a motor károsodhat.
l Tankolás után olajszintmérő pálca segítségével mindig ellenőriz ze az olaj-
szintet.
l Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkájá t.
n Motorolaj (csak dízelmotor)
A „Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for 1WW/ 2WW
engines” vagy bármely jóváhagyott motorolajtól eltérő motorolaj használata
károsíthatja a motort.
Amennyiben az adott időszakban nincs hozzáférése „Toyota Genuin e Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines” motorolajho z,
vagy a jóváhagyott motorolajok valamelyikéhez, maximum 1 L (1,1 qt., 0,9
Imp.qt.) mértékben utántölthet ACEA C3 motorolajjal. ( 633. o.)

458
4-3. Karbantartás saját kivitelezésben
Motor-hűtőfolyadék
Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha a z a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések k özött
van.
Benzinmotor Tartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.
DízelmotorTartálysapka
„FULL” (tele)
„LOW” (alacsony)
Ha a folyadék szintje a „LOW”
(alacsony) jelzésen vagy az alatt
van, töltse fel a tartályt egészen a
„FULL” (tele) szintig.

459
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
nHa az újratöltés után rövid időn belül nagymértékben csökken a hűtő-
folyadék szintje
Nézze meg a hűtőt, a tömlőket, a tartály zárósapkáját, a hűtő zárósapkáját,
a hűtőfolyadék-szivattyút és a hűtőfolyadék leeresztőcsavarját.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és fel-
szereléssel rendelkező szakemberrel a zárósapka nyomását, és kerestesse
meg a rendszer tömítetlenségének helyét.
n A hűtőfolyadék kiválasztása
Benzinmotor
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettar tamú To-
yota) hűtőfolyadékot vagy más, hasonlóan jó minőségű, etilén-gl ikol ala-
pú, szilikát-, amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”),
hibrid szerves sav technológiával készült hűtőfolyadékot haszná ljon.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–
50%-os keveréke. (Alkalmazhatósági határérték: -35 C [-31 F])
Dízelmotor
Csak „Toyota Genuine Premium Long Life Coolant 1WW/2WW” (Eredet i
prémium Toyota hosszú élettartamú 1WW/2WW hűtőfolyadék) vagy az -
zal egyenértékű hűtőfolyadékot használjon.
A „Toyota Genuine Premium Life Coolant 1WW/2WW” egy előre bekev ert,
50% hűtőfolyadék és 50% ionmentes víz tartalmú oldat. (Alkalmaz hatósá-
gi határérték: -35 C [-31 F])
A motor-hűtőfolyadékkal kapcsolatos további tájékoztatás érdeké ben fordul-
jon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, m egfelelő
képesítéssel és felszereléssel rendelkező szakemberhez.
VIGYÁZAT!
n Ha a motor meleg
Ne vegye le a hűtőfolyadék feltöltőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításak or forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.

460
4-3. Karbantartás saját kivitelezésben
Hűtő, kondenzátor és töltőlevegő-hűtő
Ellenőrizze a hűtőt, a kondenzát ort és a töltőlevegő-hűtőt (csak dízel-
motor), és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamely ike különösen szennyezett, vagy nem
biztos abban, hogy állapotuk megfel elő, vigye gépjárművét hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megfelelő kép-
zettséggel és felszereléssel rendelkező szakemberhez.
FIGYELEM
n Motor-hűtőfolyadék utántöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfele-
lő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló fo lyadék meg-
felelő keverékét kell használnia. Mindig olvassa el a fagyálló folyadék vagy a
hűtőfolyadék címkéjét.
n Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülés ének elkerülése érdekében mossa le vízzel.
VIGYÁZAT!
nHa a motor meleg
Ne érjen hozzá a hűtőhöz, a kondenzátorhoz és a töltőlevegő-hűtőhöz, mi-
vel azok forróak lehetnek, és súlyos sérüléseket, pl. égést okozhatnak.
n Ha az elektronikus hűtő ventilátor működésben marad azt követően is,
hogy a motort leállította (csak dízelmotorok esetén)
445. o.

461
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
Akkumulátor
Az alábbiakban leírt módon ell enőrizze az akkumulátort.
n Figyelmeztető szimbólumok
Az akkumulátor tetején lévő figye lmeztető jelzések jelentése a követ-
kező:
n Az akkumulátor külseje
Ellenőrizze, hogy az érintkezők nem oxidálódtak-e, nem lazultak -e
meg, és elég szorosak-e a rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
Tilos a dohányzás és a
nyílt láng használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési
utasításokat
Tartsa távol a gyermekeket
az akkumulátortólRobbanásveszélyes gáz

462
4-3. Karbantartás saját kivitelezésben
n

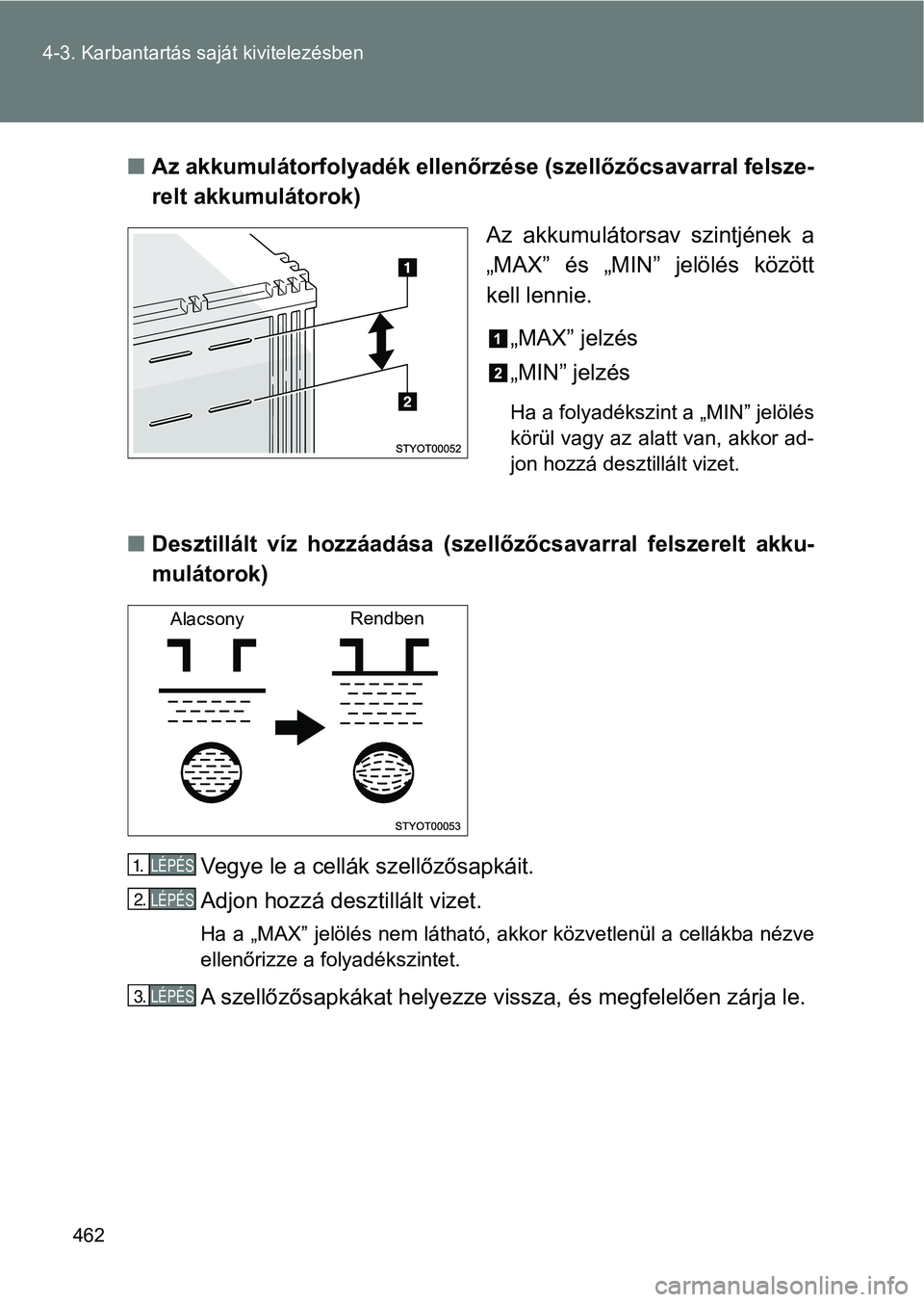

Az akkumulátorfolyadék ellenőrzése (szellőzőcsavarral felsze-
relt akkumulátorok)
Az akkumulátorsav szintjének a
„MAX” és „MIN” jelölés között
kell lennie.
„MAX” jelzés
„MIN” jelzés
Ha a folyadékszint a „MIN” jelölés
körül vagy az alatt van, akkor ad-
jon hozzá desztillált vizet.
nDesztillált víz hozzáadása (szel lőzőcsavarral felszerelt akku-
mulátorok)
Vegye le a cellák szellőzősapkáit.
Adjon hozzá desztillált vizet.
Ha a „MAX” jelölés nem látható, akkor közvetlenül a cellákba nézve
ellenőrizze a folyadékszintet.
A szellőzősapkákat helyezze vi ssza, és megfelelően zárja le.
AlacsonyRendben
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

463
4-3. Karbantartás sa
ját kivitelezésben
4
Karbantartás és ápolás
nFeltöltés előtt
Az akkumulátor feltöltéskor hidrogéngázt termel, amely gyúlékon y és robba-
nékony. Ezért töltés előtt:
l Ha töltéskor az akkumulátort a gépjárműben hagyja, vegye le ról a a test-
kábelt.
l Gondoskodjon róla, hogy a töltőkábelek akkumulátorhoz való csat lakoz-
tatásakor és lekötésekor a töltő kapcsolója kikapcsolt állapotban legyen.
n Az akkumulátor feltöltése után (intelligens nyitási és indítóre ndszerrel
felszerelt gépjárművek)
Előfordulhat, hogy a motor nem indul. Hajtsa végre a következő eljárást a
rendszer inicializálásához.
Kapcsolja a sebességváltó kart P helyzetbe (Multidrive), vagy
nyomja le a fékpedált, miközben a sebességváltó kart N helyzetbe
teszi (kézi kapcsolású sebességváltó).
Nyissa ki és csukja be valamelyik ajtót.
Indítsa újra a motort.
VIGYÁZAT!
nAz akkumulátorban lévő vegyi anyagok
Az akkumulátor mérgező és maró hatású kénsavat tartalmaz, illet ve gyúlé-
kony és robbanékony hidrogéngázt termelhet. Ha az akkumulátoron vagy
annak közelében dolgozik, a súlyos vagy halálos balesetek elker ülése érde-
kében tartsa be a következő biztonsági figyelmeztetéseket:
l Ne érjen szerszámmal az akkumulátor érintkezőihez, mert szikrát kelthet.
l Az akkumulátor közelében ne dohányozzon, és ne használjon nyílt lángot.
l Vigyázzon, nehogy az akkumulátorsav a szemébe, bőrére vagy a ru hájára
kerüljön.
l Soha ne nyelje le az elektrolitot, és ne lélegezze be annak gőz ét.
l Használjon védőszemüveget, ha az akkumulátor közelében dolgozik .
l Tartsa távol a gyermekeket az akkumulátortól.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

464
4-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
n
Hol töltheti biztonság osan az akkumulátort?
Az akkumulátort mindig nyitott helyen töltse fel. Az akkumuláto r töltését ne
garázsban vagy más, nem jól szellőző helyiségben végezze.
n Akkumulátor feltöltése (szellőzőcsavar nélküli akkumulátorok)
Csak lassú töltést végezzen (legfeljebb 5 A-rel). Ha ennél gyor sabban tölti,
az akkumulátor felrobbanhat.
n Elektrolittal kapcsolatos vészhelyzeti intézkedések
lHa elektrolit jut a szemébe
15 percig mossa tiszta vízzel, és haladéktalanul forduljon orvoshoz. Ha le-
het, törölgesse a szemét vízzel átitatott ruhával vagy szivaccs al, amíg or-
vosi ellátásban nem részesül.
l Ha elektrolit éri a bőrét
Alaposan mossa le az érintett területet. Ha égést vagy fájdalma t érez, ha-
ladéktalanul forduljon orvoshoz.
l Ha elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a bőrére szivároghat. Azonnal vegye le a
szennyezett ruhát, és szükség esetén hajtsa végre a fenti műveleteket.
l Ha véletlenül lenyelné az elektrolitot
Igyon sok vizet vagy tejet. Azonnal forduljon orvoshoz.
FIGYELEM
nAz akkumulátor töltésekor
Soha ne töltse az akkumulátort járó motor mellett. Ellenőrizze, hogy minden
berendezés ki van-e kapcsolva.
nDesztillált víz hozzáadásakor (szellőzőcsavarral felszerelt akk umulátorok)
Kerülje a túltöltést. Az akkumulátor töltése során kiömlő folyadék korróziót
okozhat.
