2017 TOYOTA VERSO Kezelési útmutató (in Hungarian)

225
2-2. A műszercsoport
2
Menet közben
„A” napi kilométerszámláló
A gépjárművel a mérőműszer legutolsó nullázása óta megtett tá-
volságot jeleníti meg.
A gomb megnyomásával és nyomva tartásával lenullázza.
„B” napi kilométerszámláló
A gépjárművel a mérőműszer legutolsó nullázása óta megtett tá-
volságot jeleníti meg.
A gomb megnyomásával és nyomva tartásával lenullázza.
A Stop & Start rendszer működési
ideje (felszereltségtől függően)
Azt az időt mutatja, amikor a St op & Start rendszer az adott utazás
alkalmával leállította a motort.
A Stop & Start rendszer teljes mű ködési ideje (felszereltségtől füg-
gően)
Azon idők összegét mutatja, amiko r a Stop & Start rendszer leg-
utóbbi nullázása óta leállította a motort.
Karbantartási informác ió (csak dízelmotor)
A motorolaj cseréjéig hátralévő távolságot jeleníti meg. Ha a t ávol-
ság kijelzése előtt a „-” jel jelenik meg, olajcsere szükséges. A mo-
torolajt cseréltesse le hivatalos Toyota márkakereskedésben, sz er-
vizben vagy más, hivatalosan minő sített és megfelelően felszerelt
szakembernél.
• Megjeleníti a karbantartási információkat a gyújtáskapcsoló „O N” állás-
ban (intelligens nyitási és indítórendszer nélküli gépjárművek) vagy az
„ENGINE START STOP” gomb IGNITION ON módjában (intelligens
nyitási és indítórendszerrel felszerelt gépjárművek).
• Karbantartási információk nullázása ( 456. o.).

226
2-2. A műszercsoport
Műszercsoport-világításszabályozás
A műszerfal-világítás fényereje, ha a fényszórókapcsoló be van
kapcsolva, 5 fok
ozatban állítható.
Nyomja meg a kijelzőváltó gombot.
Ha többször egymás után megnyo mja a gombot, a fényerő-szabá-
lyozás képernyője megjelenik.
Ha a gombot 1 másodpercnél tovább nyomva tartja, a képernyő
fényereje másodpercenként válto zik. A gomb felengedésekor az
aktuális fényerő kerül kiválasztásra.
A világítás szintje a gomb uto lsó megnyomása után 10 másod-
perccel automatikusan beáll.
A világítási fokozat úgy is beállítható, ha a 10 másodperc lete lte
előtt megnyomja a kijelzők között váltó gombot.
FIGYELEM
nA motor és a motoralkatrészek károsodásának megelőzése érdekébe n
l Ne engedje a fordulatszámmérő tűjét a piros zónába menni, mert az a
motor maximális sebességét jelöli.
l A motor túlmelegedésére utalhat, ha a magas hűtőfolyadék-hőmérsékletre
figyelmeztető lámpa (piros) villog vagy világít. Ebben az esetb en azonnal
álljon meg a gépjárművel egy biztonságos helyen, és ellenőrizze a motort,
miután az teljesen lehűlt. ( 613. o.)

227
2-2. A műszercsoport
2
Menet közben
Visszajelz ő és figyelmeztet ő lámpák
A műszeregységen és a középkonzolon található visszajelző és fi gyel-
meztető lámpák a gépjármű különbö ző rendszereinek állapotáról tájé-
koztatják a vezetőt.
Magyarázatként a következő ábra az összes visszajelző és figyelmeztető
lámpát felvonultatja.
Műszercsoport (balkormányos gépjárművek)*
Műszercsoport (jobbkormányos gépjárművek)*
*
: A sebességmérő és a fordulatszámmérő által használt mértékegys é-
gek és néhány visszajelző lámpa a motor, sebességváltó stb. függvé-
nyében az egyes modelleknél eltérőek lehetnek.

228
2-2. A műszercsoport
Középkonzol (kézi működtetésű légkondicionáló berendezéssel
felszerelt gépjárművek)
Középkonzol (automata légkondi
cionáló berendezéssel felsze-
relt gépjárművek)
7 üléses modellek
5 üléses modellek
7 üléses modellek
5 üléses modellek

229
2-2. A műszercsoport
2
Menet közben
n
Visszajelzők
A visszajelző lámpák a gépjármű különböző rendszereinek üzemáll apotáról
tájékoztatják a vezetőt.
Irányjelző ellenőrző lámpa
( 218. o.)
(dízelmotor)
Motor-előmelegítés
visszajelző lámpa
(198, 202. o.)
Távolsági fényszóró
visszajelző lámpa
(249. o.)
(ha van)
Tempomat visszajelző
lámpa ( 294. o.)
(ha van)
Automata távolsági fény-
szóró visszajelző lámpa
( 288. o.)
(ha van)
„SET” (tempomatsebesség
beállítva) visszajelző
lámpa ( 294. o.)
Hátsó helyzetjelző világítás
visszajelző lámpa
( 248. o.)
(ha van)
LDA (sávelhagyásra figyel-
meztető rendszer) vissza-
jelző ( 283. o.)
Első ködlámpa visszajelző
lámpa ( 254. o.)
(ha van)
Sebességhatároló vissza-
jelző lámpa ( 298. o.)
Hátsó ködlámpa vissza-
jelző lámpa ( 254. o.)
(ha van)
Eco (üzemanyag-takaré-
kos) vezetés visszajelző
lámpa ( 188, 242. o.)
Csúszásjelző lámpa
( 317. o.)
(ha van)
Stop & Start visszajelző
lámpa ( 309. o.)
VSC OFF (VSC kikap-
csolva) visszajelző lámpa
( 317. o.)
(ha van)
Stop & Start kikapcsolva
visszajelző lámpa
(310. o.)
(ha van)
PCS (Ütközés előtti
rendszer) figyelmeztető
lámpa ( 272. o.)
(kék)
Motorhűtőfolyadék-hőmér-
séklet visszajelző lámpa
*1, 3
*1, 2*1
*1*1
*6*4

230
2-2. A műszercsoport
*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligens
nyitási és indítórendszer nélküli gépjárművek) vagy az „ENGINE
START STOP” gomb IGNITION ON módba kapcsolásakor (intelligens
nyitási és indítórendszerrel felszerelt gépjárművek) gyulladnak ki azt je-
lezve, hogy a rendszer ellenőrzése folyamatban van. A lámpák néhány
másodperc múlva vagy a motor beindulásakor kialszanak. Ha egy l ám-
pa nem kezd el világítani, vagy nem alszik ki, akkor előfordulhat, hogy
hiba van a rendszerben. A további részletek feltárása érdekében ellen-
őriztesse a gépjárművet hivatalos Toyota márkakereskedésben, sz er-
vizben vagy más, megfelelő képesítéssel és felszereléssel rende lkező
szakembernél.
*2: A lámpa villogása a rendszer működését jelzi.
*3: Multidrive-val felszerelt gépjárművek
*4: Ez a visszajelző lámpa alacsony motorhűtőfolyadék-hőmérséklet ese-
tén kéken kezd világítani.
*5: Kézi kapcsolású sebességváltóval felszerelt gépjárművek
*6: A lámpa a rendszer kikapcsolásakor világítani kezd.
Sebességváltó-helyzet
visszajelző lámpa
( 208. o.)
(felszereltségtől függően)
Kapcsolásjelző ( 215. o.)
Toyota parkolássegítő érzékelő-
rendszer ( 301. o.)
„SPORT” visszajelző lámpa
( 209. o.)
Biztonsági visszajelző
lámpa ( 124, 137. o.)„PASSENGER AIRBAG” (utasoldali
légzsák) visszajelző lámpa ( 179. o.)
*3
*1, 5
*3*1

231
2-2. A műszercsoport
2
Menet közben
VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyu
llad ki
Ha valamelyik biztonsági rendszer, például az ABS vagy az SRS-légzsák-
rendszer figyelmeztető lámpája nem kezd el világítani a motor i ndításakor,
akkor előfordulhat, hogy az adott rendszer baleset esetén nem á ll rendelke-
zésre, ami halálhoz vagy súlyos sérüléshez vezethet. Ilyen eset ben azonnal
ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedésbe n, szer-
vizben vagy más, megfelelő képesítéssel és felszereléssel rende lkező szak-
embernél.
n Figyelmeztető lámpák
A figyelmeztető lámpák a gépjármű különböző rendszereinek
meghibásodásáról tájéko ztatják a vezetőt. (542. o.)
*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (int elligens
nyitási és indítórendszer nélküli gépjárművek) vagy az „ENGINE START
STOP” gomb IGNITION ON módba kapcsolásakor (intelligens nyitási és
indítórendszerrel fel szerelt gépjárművek) gyulladnak ki azt jel ezve, hogy
a rendszer ellenőrzése folyamatban van. A lámpák néhány másodpe rc
múlva vagy a motor beindulásakor kialszanak. Ha egy lámpa nem k ezd el
világítani, vagy nem alszik ki, akkor előfordulhat, hogy hiba v an a rend-
szerben. A további részletek feltárása érdekében ellenőriztesse a gépjár-
művet hivatalos Toyota márkake reskedésben, szervizben vagy más,
megfelelő képesítéssel és felsze reléssel rendelkező szakemberné l.
*2: A lámpa villogása működési hibát jelez.
*3: A lámpa kigyulladása működési hibát jelez.
(Piros)(ha van)
(ha van)(ha van)(ha van)(ha van)
(5 üléses modellek)(7 üléses modellek)
*1*1*1*1*1*1*1*1, 2
*2*1, 2*1, 3*1*1*1

232
2-2. A műszercsoport

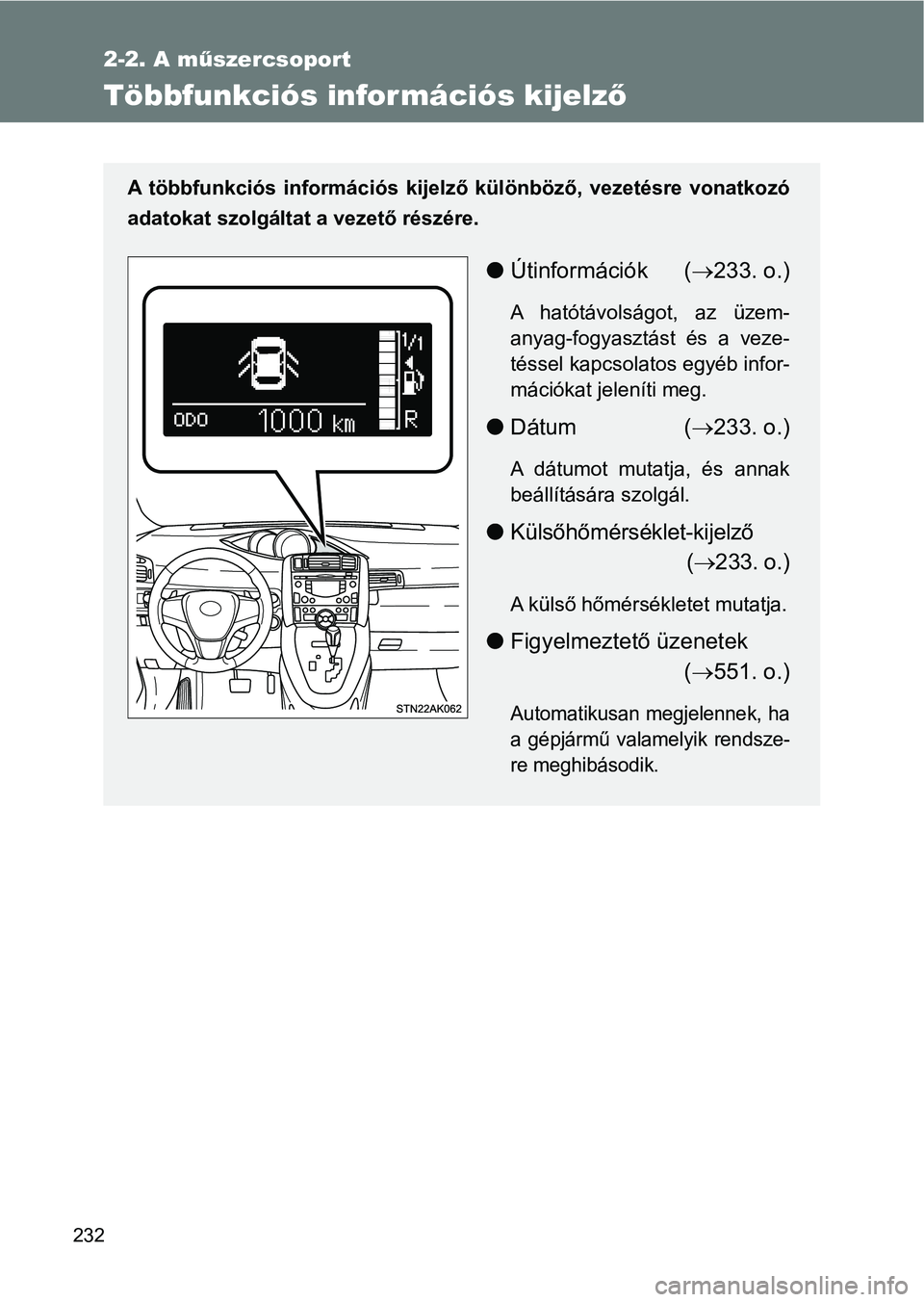

Többfunkciós információs kijelz ő
A többfunkciós információs kijelző különböző, vezetésre vonatko zó
adatokat szolgáltat a vezető részére.
l Útinformációk ( 233. o.)
A hatótávolságot, az üzem-
anyag-fogyasztást és a veze-
téssel kapcsolatos egyéb infor-
mációkat jeleníti meg.
l Dátum ( 233. o.)
A dátumot mutatja, és annak
beállítására szolgál.
l Külsőhőmérséklet-kijelző
( 233. o.)
A külső hőmérsékletet mutatja.
l Figyelmeztető üzenetek
( 551. o.)
Automatikusan megjelennek, ha
a gépjármű valamelyik rendsze-
re meghibásodik.
