2017 TOYOTA VERSO Instructieboekje (in Dutch)

5
569 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Verwijder het reservewiel (auto's zonder derde zitrij)
Verwijder de achterste afdekplaat.
Auto's met een volwaardig reservewiel
Auto's met een compact reservewiel
Zet de afdekplaat vast met
de haak.
Neem de haak los
Zet de haak vast
STAP1
VERSO_OM_Europe_OM64517E.book Page 569 Wednesday, December 14, 2016 3:33 PM

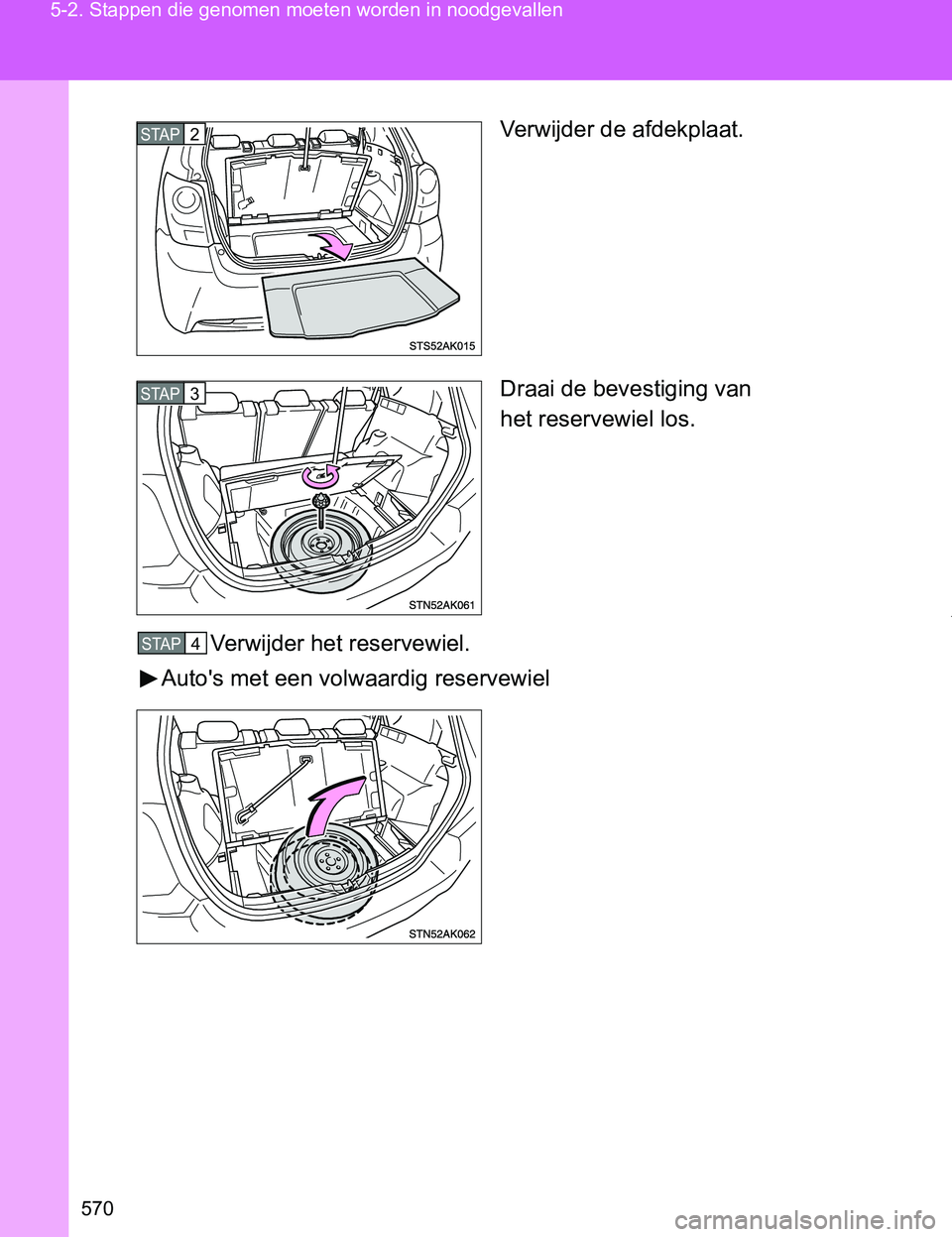

570 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517EVerwijder de afdekplaat.
Draai de bevestiging van
het reservewiel los.
Verwijder het reservewiel.
Auto's met een volwaardig reservewiel
STAP2
STAP3
STAP4
VERSO_OM_Europe_OM64517E.book Page 570 Wednesday, December 14, 2016 3:33 PM

5

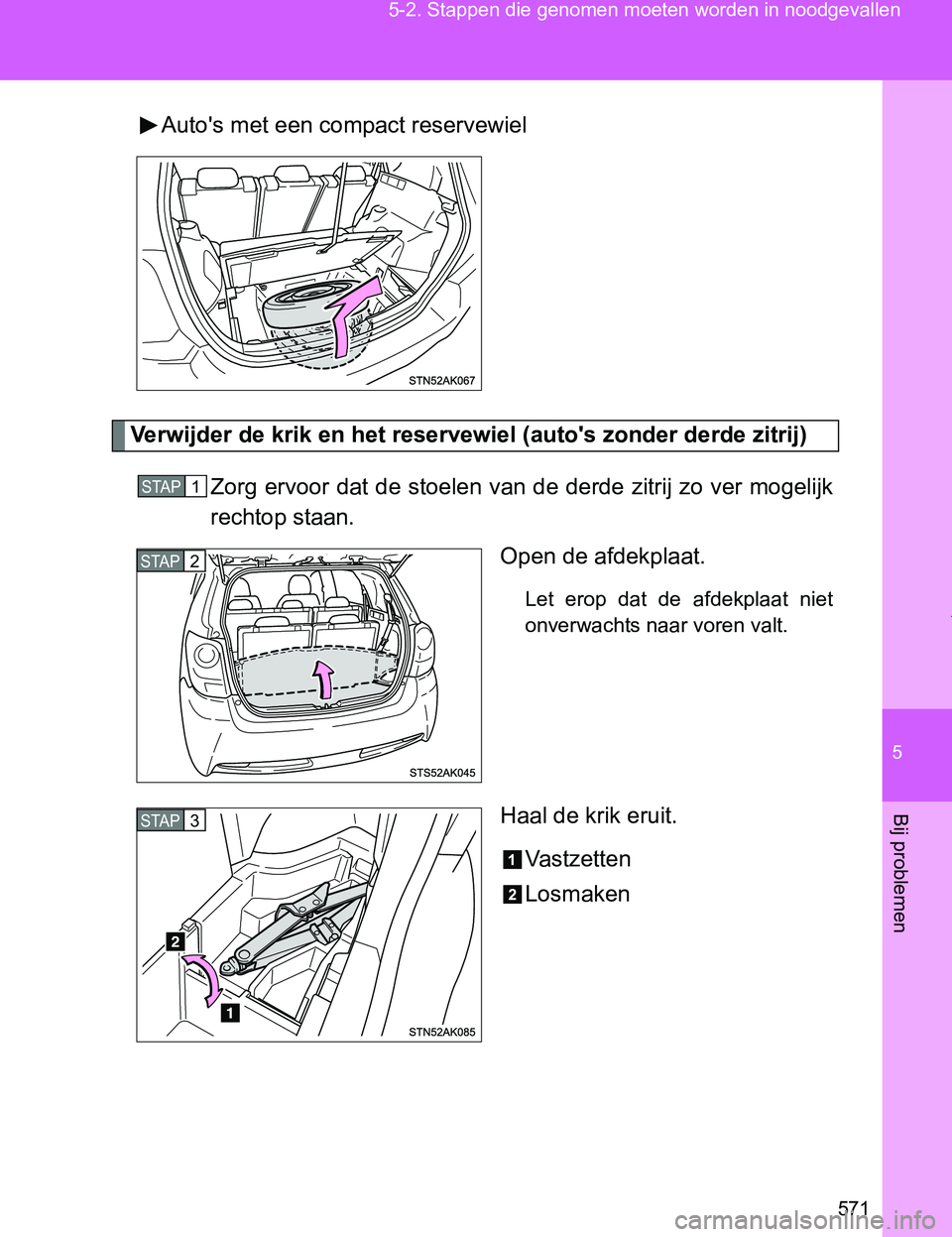

571 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517EAuto's met een compact reservewiel
Verwijder de krik en het reservewiel (auto's zonder derde zitrij)
Zorg ervoor dat de stoelen van de derde zitrij zo ver mogelijk
rechtop staan.
Open de afdekplaat.
Let erop dat de afdekplaat niet
onverwachts naar voren valt.
Haal de krik eruit.
Va s t z e t t e n
Losmaken
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 571 Wednesday, December 14, 2016 3:33 PM

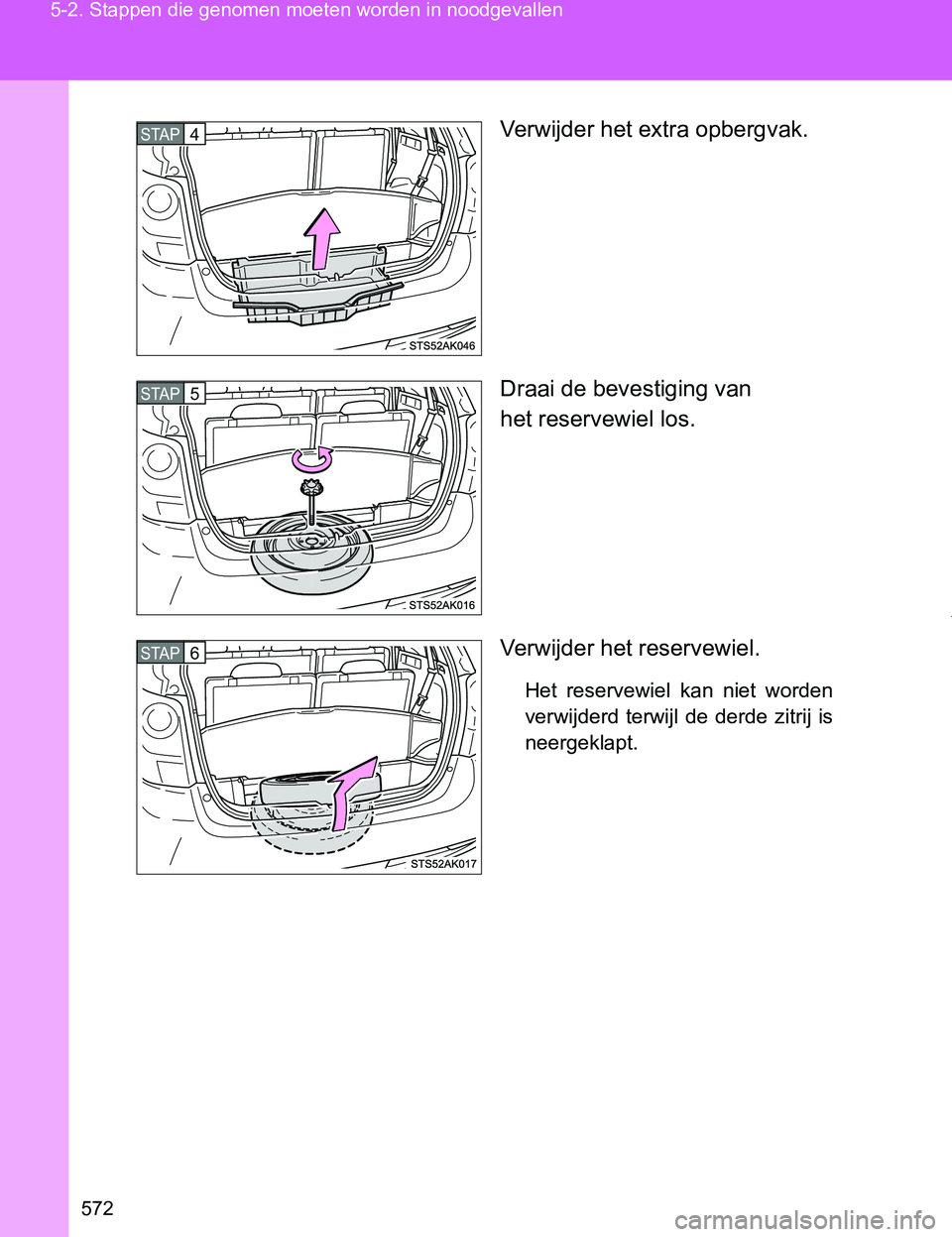

572 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517EVerwijder het extra opbergvak.
Draai de bevestiging van
het reservewiel los.
Verwijder het reservewiel.
Het reservewiel kan niet worden
verwijderd terwijl de derde zitrij is
neergeklapt.
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 572 Wednesday, December 14, 2016 3:33 PM

5

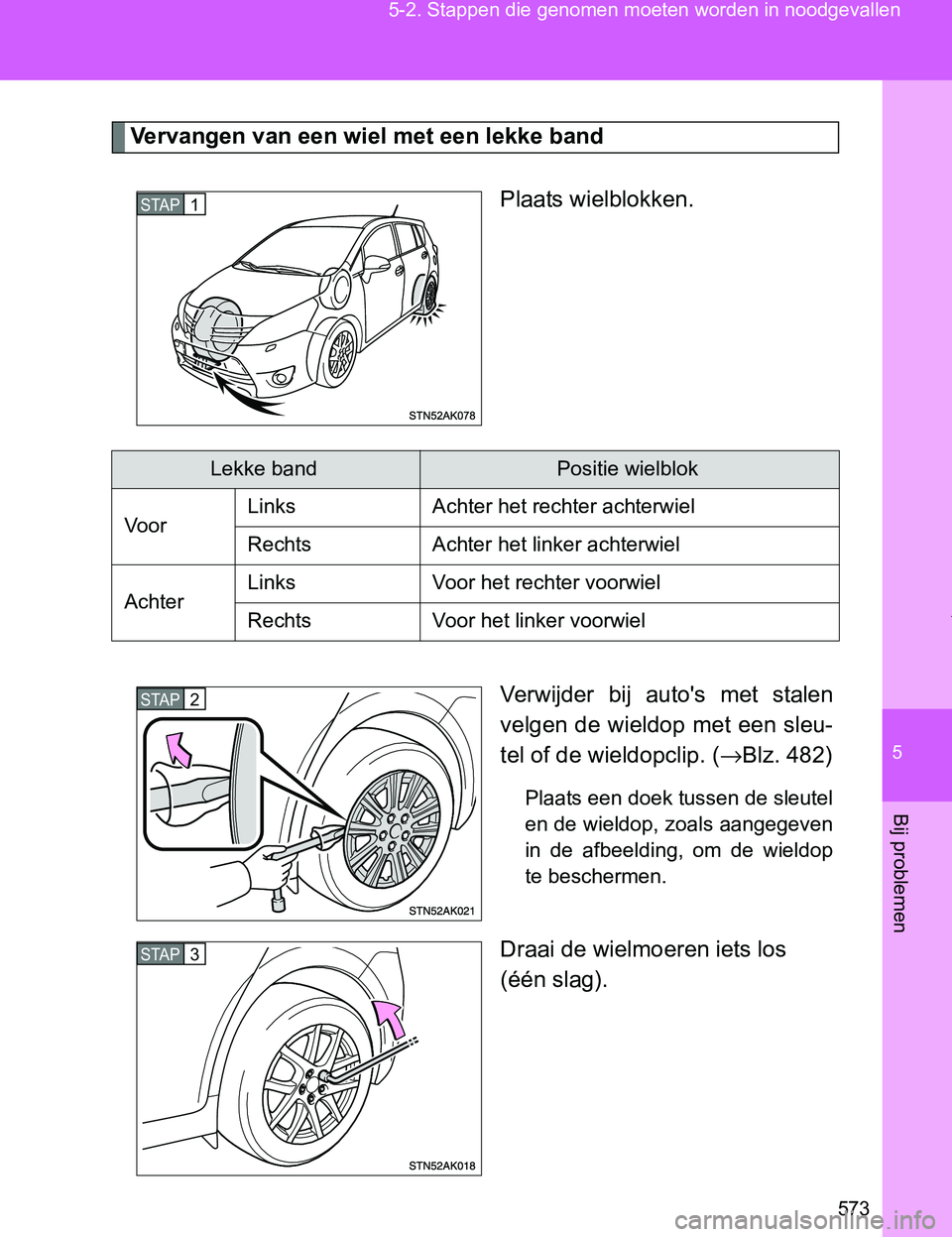

573 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Vervangen van een wiel met een lekke band
Plaats wielblokken.
Verwijder bij auto's met stalen
velgen de wieldop met een sleu-
tel of de wieldopclip. (→Blz. 482)
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop
te beschermen.
Draai de wielmoeren iets los
(één slag).
STAP1
/HNNHEDQG3RVLWLHZLHOEORN
9RRU/LQNV $FKWHUKHWUHFKWHUDFKWHUZLHO
5HFKWV $FKWHUKHWOLQNHUDFKWHUZLHO
$FKWHU/LQNV 9RRUKHWUHFKWHUYRRUZLHO
5HFKWV 9RRUKHWOLQNHUYRRUZLHO
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 573 Wednesday, December 14, 2016 3:33 PM

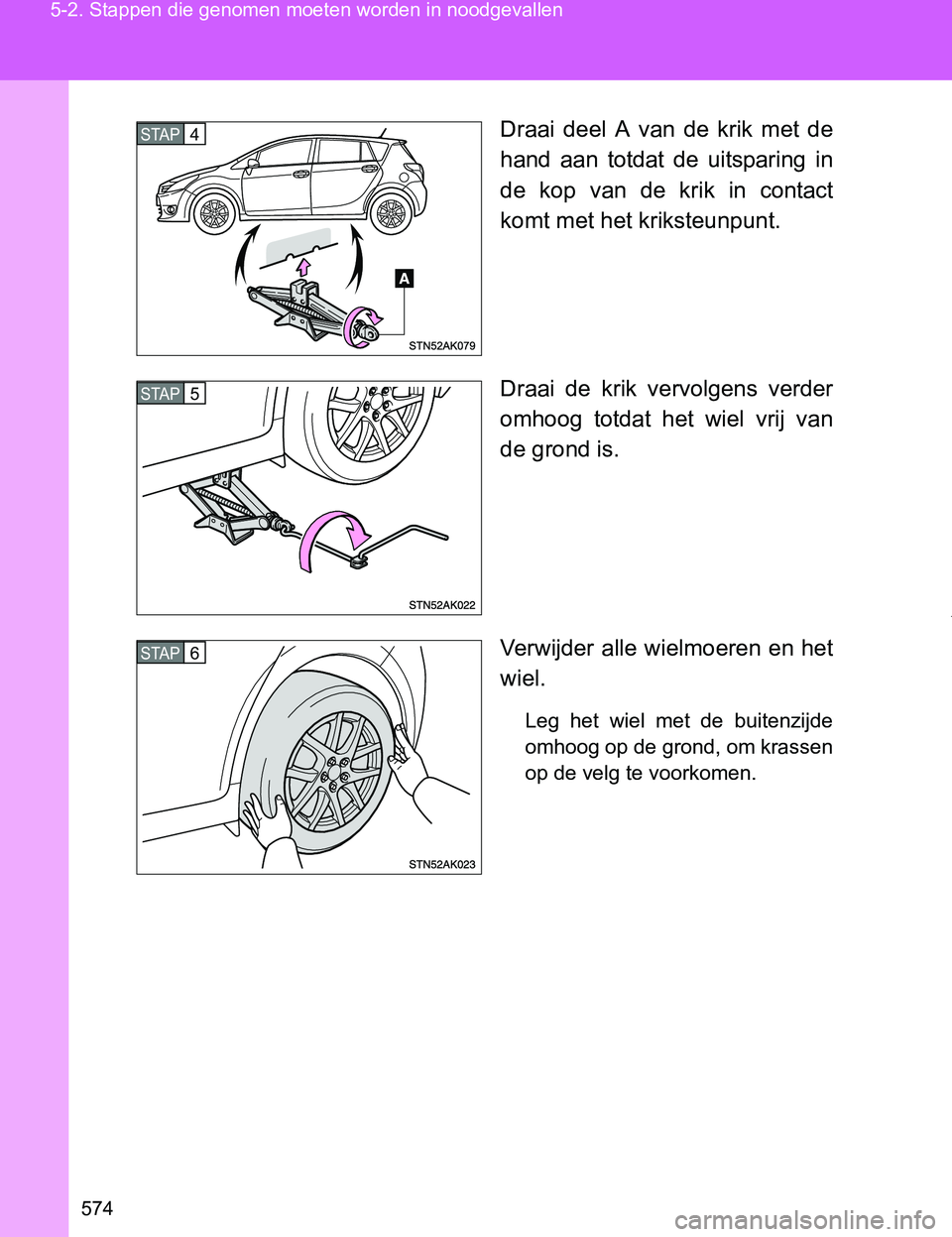

574 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517EDraai deel A van de krik met de
hand aan totdat de uitsparing in
de kop van de krik in contact
komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 574 Wednesday, December 14, 2016 3:33 PM

5

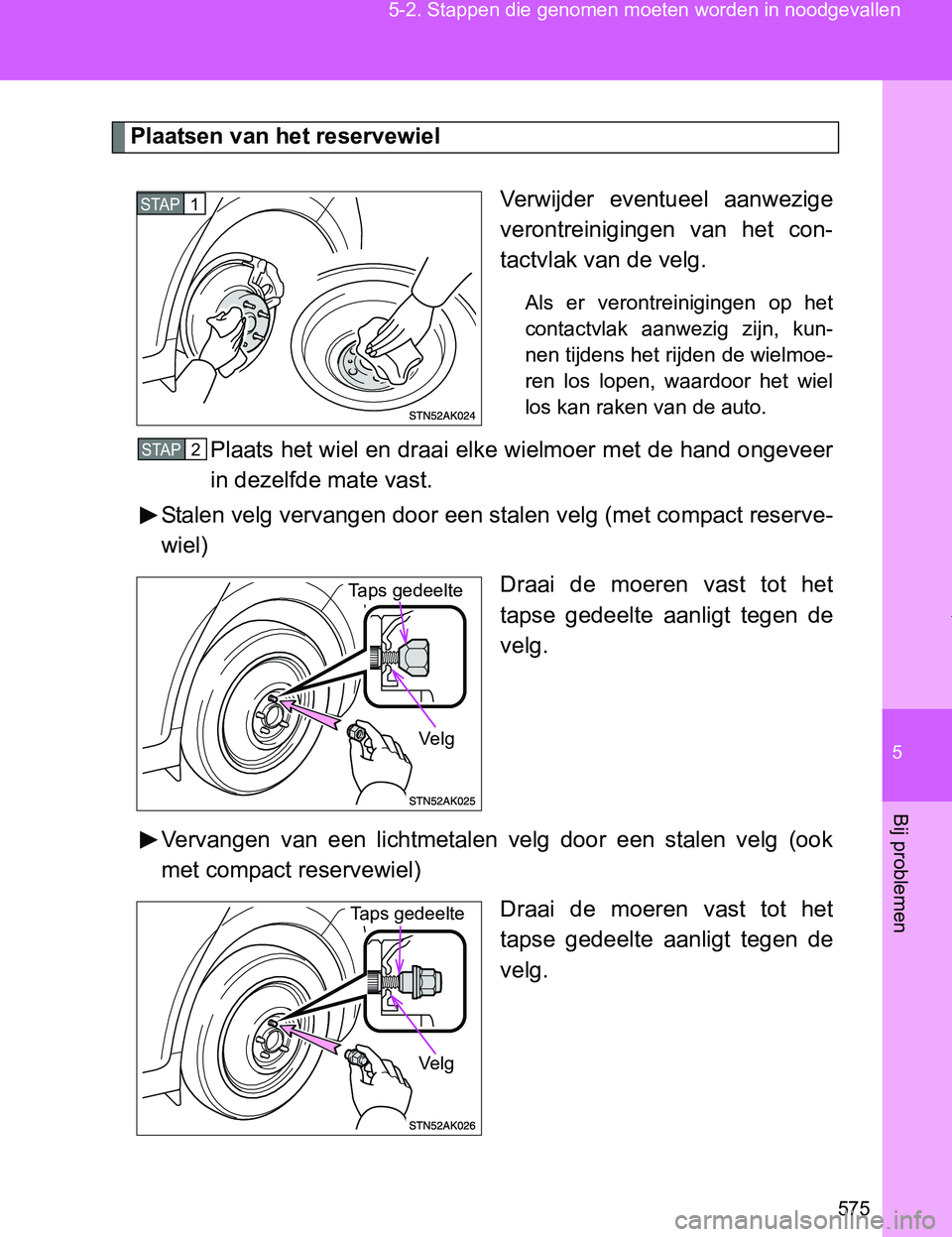

575 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Plaatsen van het reservewiel
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kun-
nen tijdens het rijden de wielmoe-
ren los lopen, waardoor het wiel
los kan raken van de auto.
Plaats het wiel en draai elke wielmoer met de hand ongeveer
in dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een stalen velg (ook
met compact reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
STAP1
STAP2
Taps gedeelte
Vel g
Taps gedeelte
Ve lg
VERSO_OM_Europe_OM64517E.book Page 575 Wednesday, December 14, 2016 3:33 PM

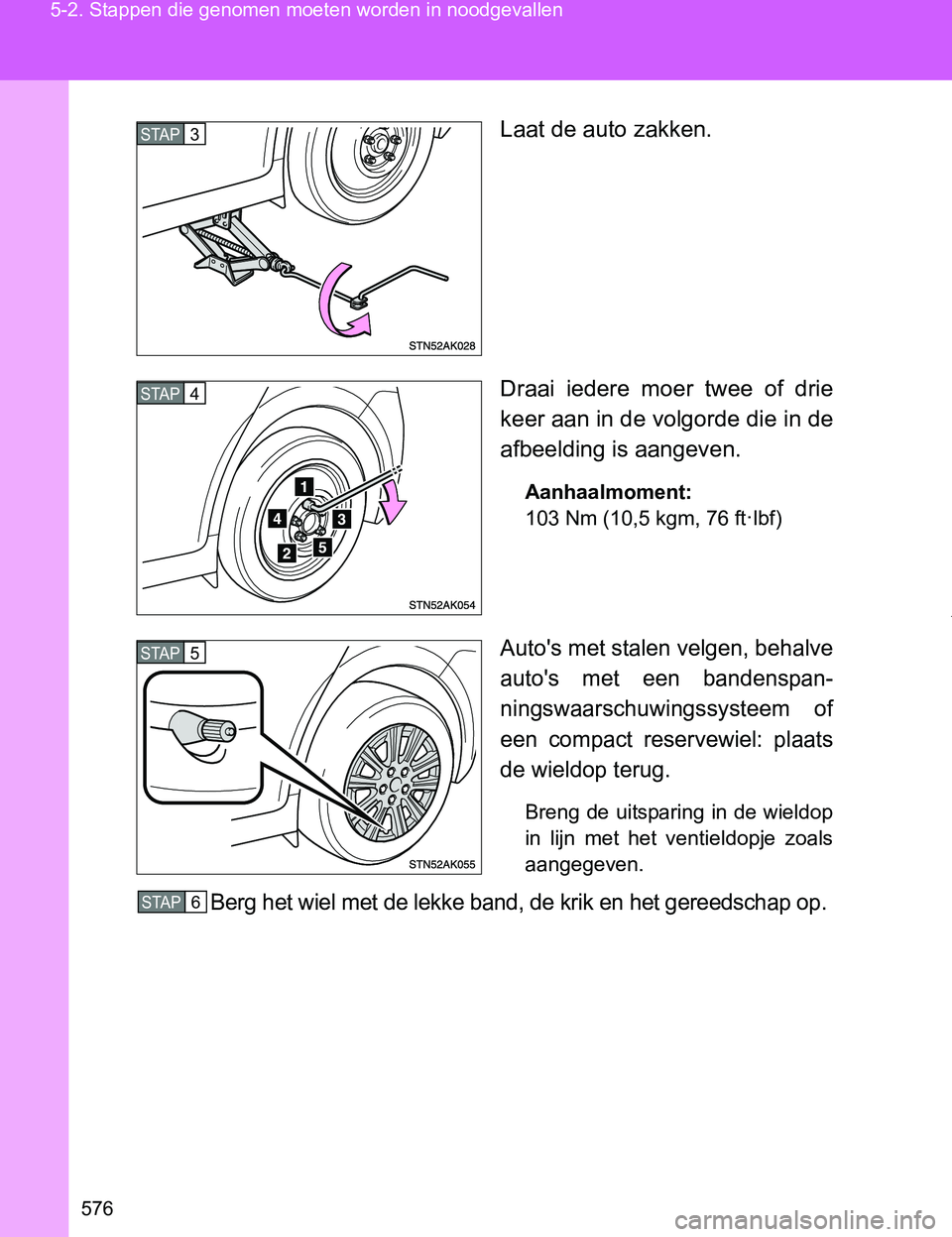

576 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517ELaat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in de
afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft
·lbf)
Auto's met stalen velgen, behalve
auto's met een bandenspan-
ningswaarschuwingssysteem of
een compact reservewiel: plaats
de wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap op.
STAP3
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 576 Wednesday, December 14, 2016 3:33 PM
