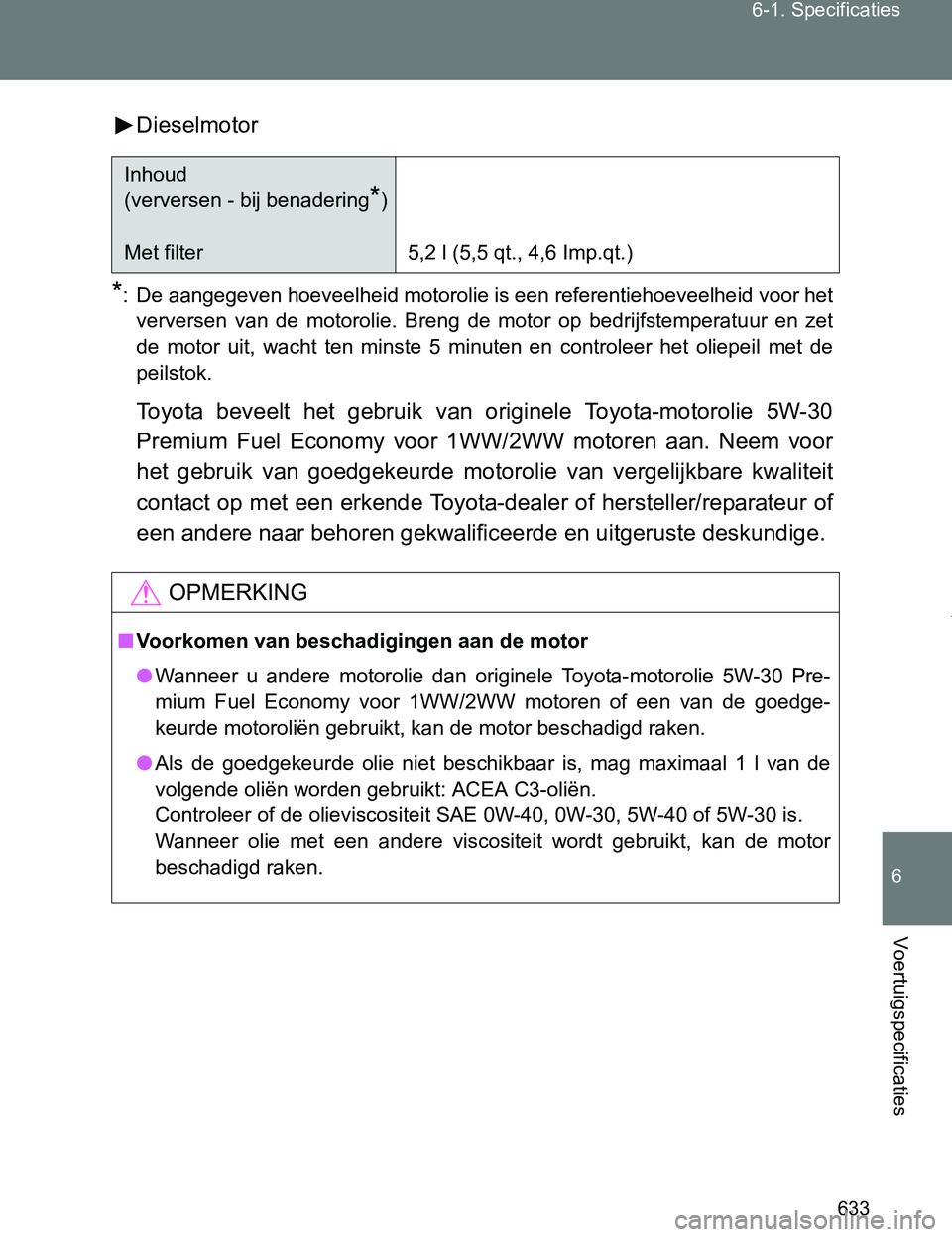

633 6-1. Specificaties
6
Voertuigspecificaties
VERSO_EE_OM64517EDieselmotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het
verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet
de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW/2WW motoren aan. Neem voor
het gebruik van goedgekeurde motorolie van vergelijkbare kwaliteit
contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Inhoud
(verversen - bij benadering
*)
Met filter 5,2 l (5,5 qt., 4,6 Imp.qt.)
OPMERKING
■Voorkomen van beschadigingen aan de motor
●Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
<004e004800580055004700480003005000520057005200550052004f004c007300510003004a0048004500550058004c004e0057000f0003004e0044005100030047004800030050005200570052005500030045004800560046004b00440047004c004a00
47000300550044004e004800510011>
●Als de goedgekeurde olie niet beschikbaar is, mag maximaal 1 l van de
volgende oliën worden gebruikt: ACEA C3-oliën.
Controleer of de olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
VERSO_OM_Europe_OM64517E.book Page 633 Wednesday, December 14, 2016 3:33 PM

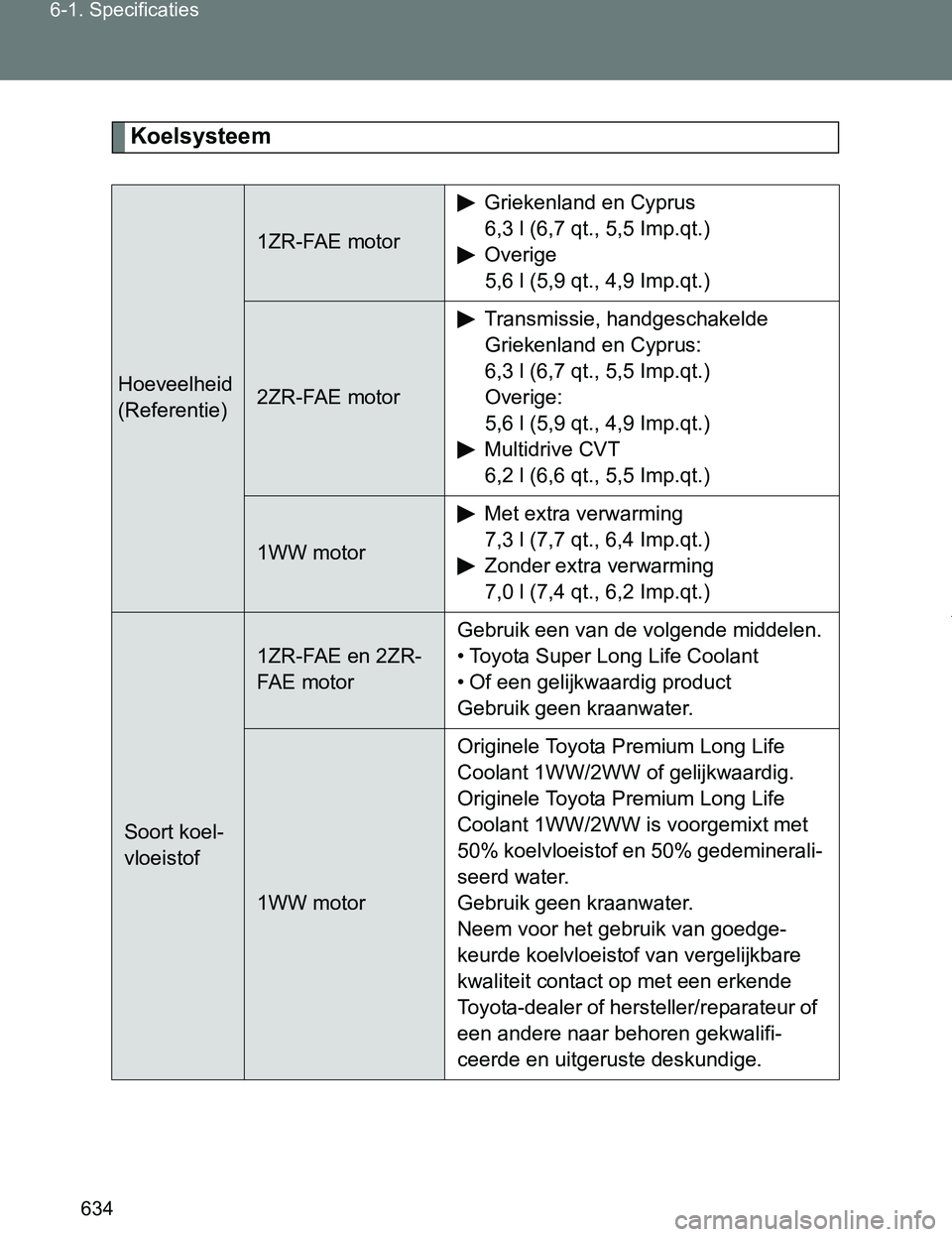

634 6-1. Specificaties
VERSO_EE_OM64517E
Koelsysteem
Hoeveelheid
(Referentie)
1ZR-FAE motor
Griekenland en Cyprus
6,3 l (6,7 qt., 5,5 Imp.qt.)
Overige
5,6 l (5,9 qt., 4,9 Imp.qt.)
2ZR-FAE motor
Transmissie, handgeschakelde
Griekenland en Cyprus:
6,3 l (6,7 qt., 5,5 Imp.qt.)
Overige:
5,6 l (5,9 qt., 4,9 Imp.qt.)
Multidrive CVT
6,2 l (6,6 qt., 5,5 Imp.qt.)
1WW motor
Met extra verwarming
7,3 l (7,7 qt., 6,4 Imp.qt.)
Zonder extra verwarming
7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koel-
vloeistof
1ZR-FAE en 2ZR-
FA E mo t o rGebruik een van de volgende middelen.
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
1WW motorOriginele Toyota Premium Long Life
Coolant 1WW/2WW of gelijkwaardig.
Originele Toyota Premium Long Life
Coolant 1WW/2WW is voorgemixt met
50% koelvloeistof en 50% gedeminerali-
seerd water.
Gebruik geen kraanwater.
Neem voor het gebruik van goedge-
keurde koelvloeistof van vergelijkbare
kwaliteit contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
VERSO_OM_Europe_OM64517E.book Page 634 Wednesday, December 14, 2016 3:33 PM

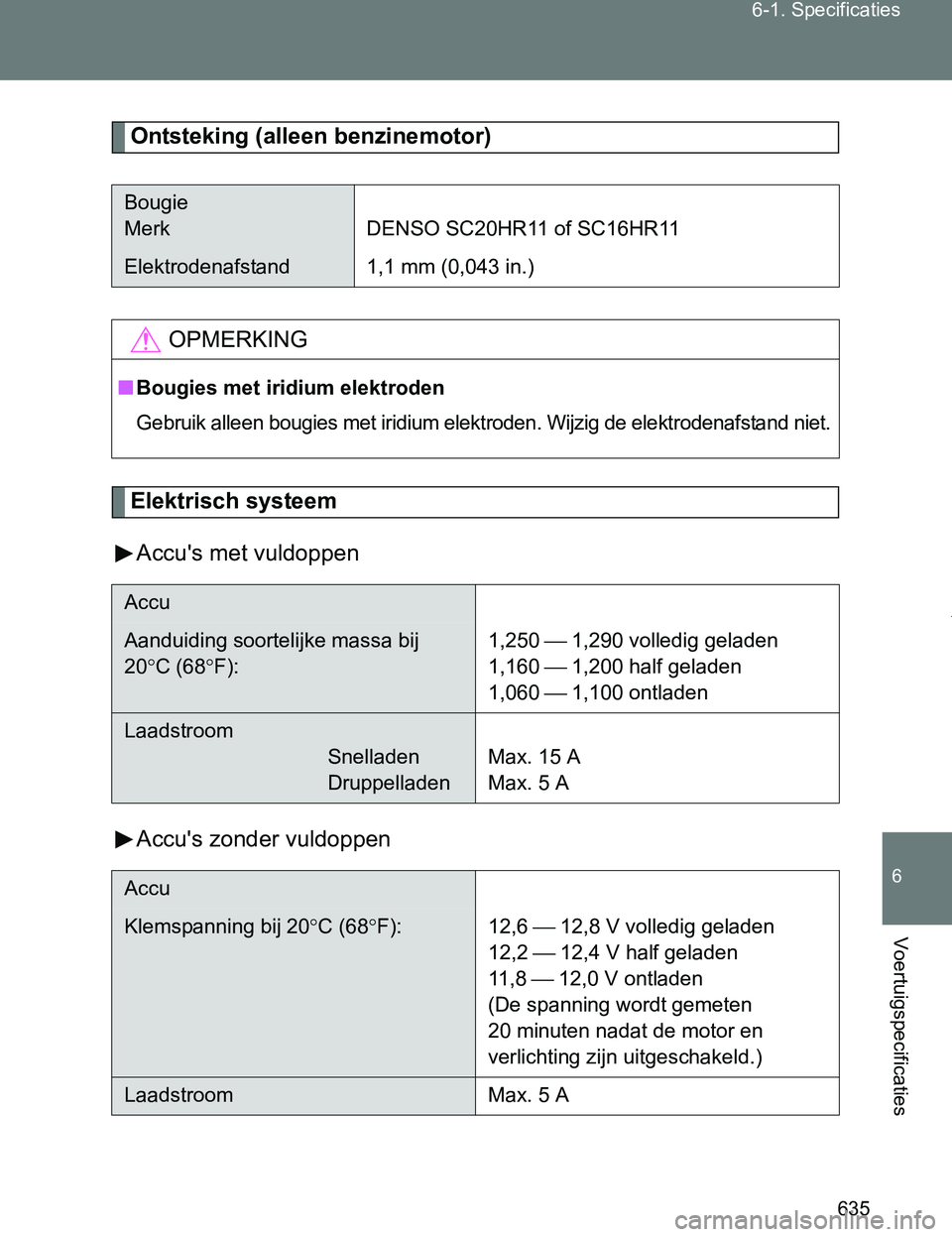

635 6-1. Specificaties
6
Voertuigspecificaties
VERSO_EE_OM64517E
Ontsteking (alleen benzinemotor)
Elektrisch systeem
Accu's met vuldoppen
Accu's zonder vuldoppen
Bougie
Merk DENSO SC20HR11 of SC16HR11
Elektrodenafstand 1,1 mm (0,043 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Accu
Aanduiding soortelijke massa bij
20°C (68°F):1,250 ⎯ 1,290 volledig geladen
1,160 ⎯ 1,200 half geladen
1,060 ⎯ 1,100 ontladen
Laadstroom
Snelladen
DruppelladenMax. 15 A
Max. 5 A
Accu
Klemspanning bij 20°C (68°F): 12,6 ⎯ 12,8 V volledig geladen
12,2 ⎯ 12,4 V half geladen
11 , 8 ⎯ 12,0 V ontladen
(De spanning wordt gemeten
20 minuten nadat de motor en
verlichting zijn uitgeschakeld.)
Laadstroom Max. 5 A
VERSO_OM_Europe_OM64517E.book Page 635 Wednesday, December 14, 2016 3:33 PM

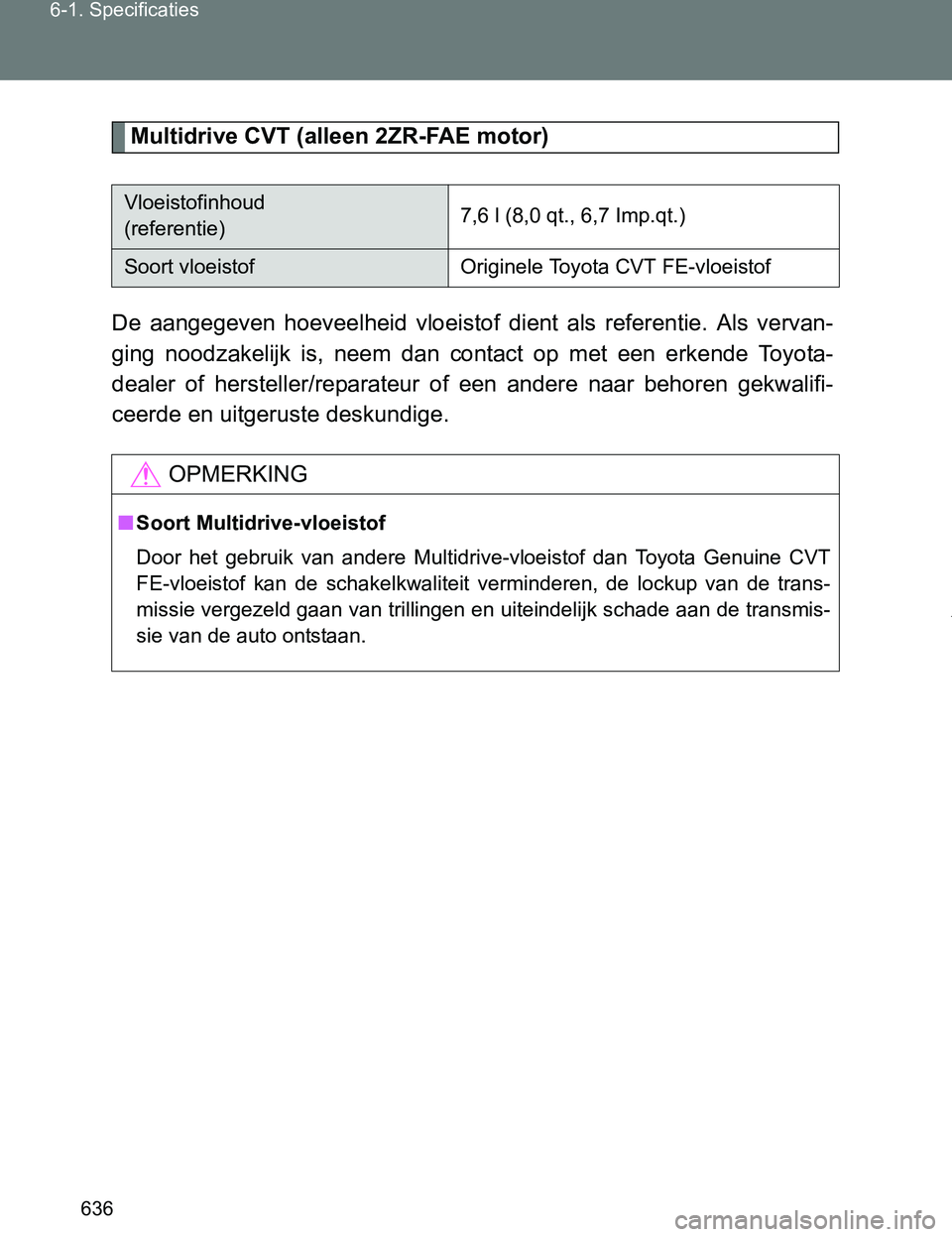

636 6-1. Specificaties
VERSO_EE_OM64517E
Multidrive CVT (alleen 2ZR-FAE motor)
De aangegeven hoeveelheid vloeistof dient als referentie. Als vervan-
ging noodzakelijk is, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Vloeistofinhoud
(referentie)7,6 l (8,0 qt., 6,7 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van de auto ontstaan.
VERSO_OM_Europe_OM64517E.book Page 636 Wednesday, December 14, 2016 3:33 PM

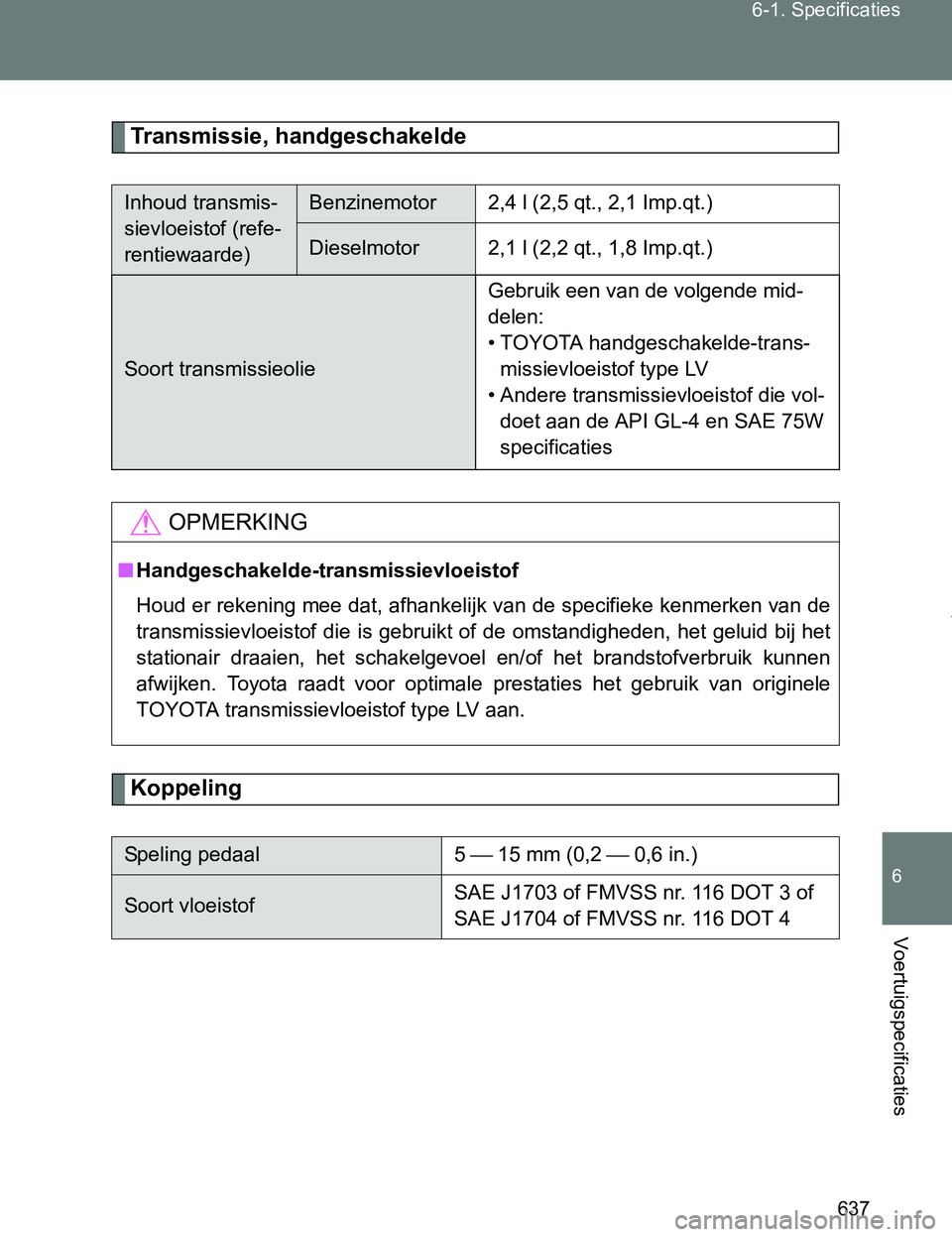

637 6-1. Specificaties
6
Voertuigspecificaties
VERSO_EE_OM64517E
Transmissie, handgeschakelde
Koppeling
Inhoud transmis-
sievloeistof (refe-
rentiewaarde)Benzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Soort transmissieolieGebruik een van de volgende mid-
delen:
• TOYOTA handgeschakelde-trans-
missievloeistof type LV
• Andere transmissievloeistof die vol-
doet aan de API GL-4 en SAE 75W
specificaties
OPMERKING
■Handgeschakelde-transmissievloeistof
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het
stationair draaien, het schakelgevoel en/of het brandstofverbruik kunnen
afwijken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA transmissievloeistof type LV aan.
Speling pedaal 5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
VERSO_OM_Europe_OM64517E.book Page 637 Wednesday, December 14, 2016 3:33 PM

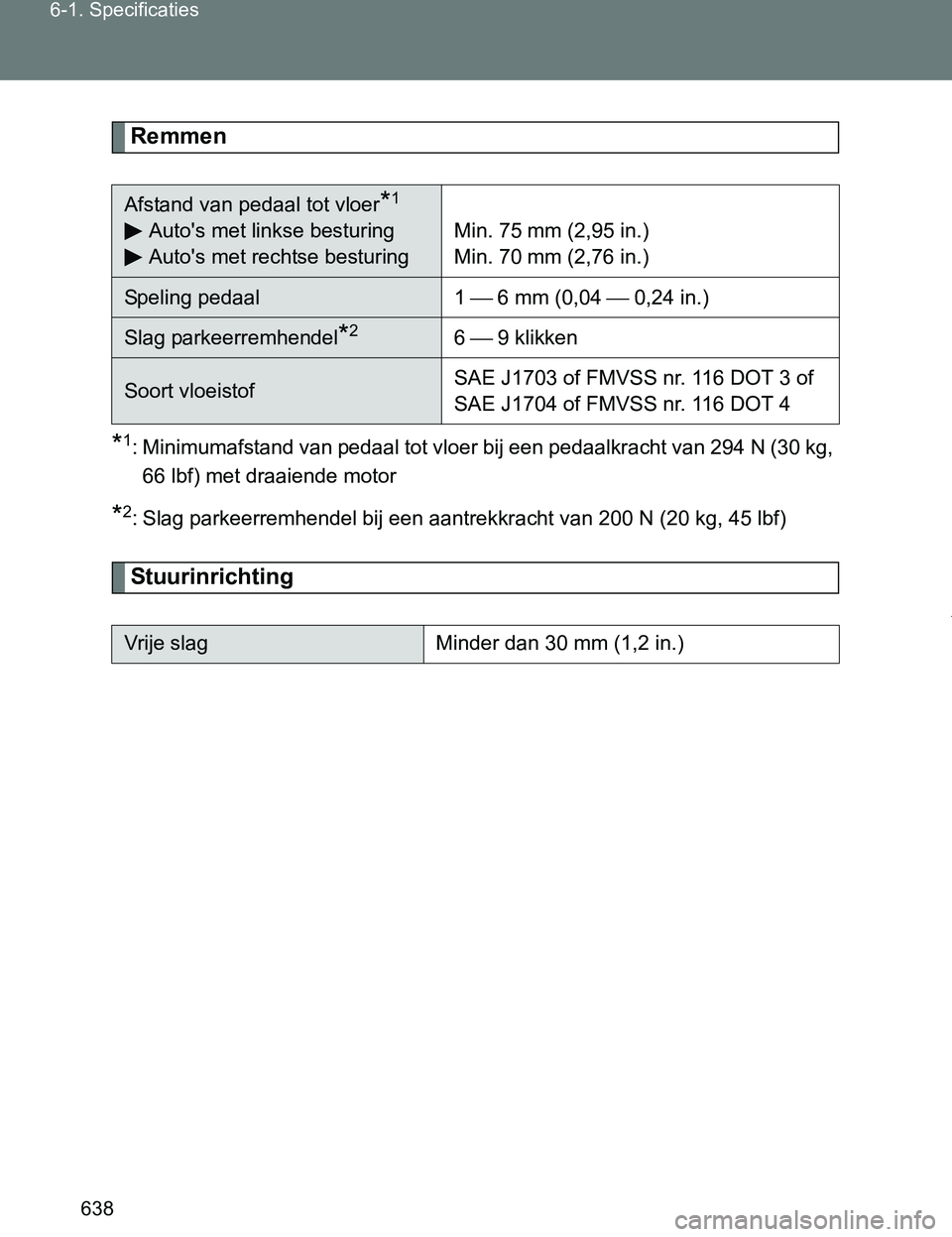

638 6-1. Specificaties
VERSO_EE_OM64517E
Remmen
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30 kg,
66 lbf) met draaiende motor
*2: Slag parkeerremhendel bij een aantrekkracht van 200 N (20 kg, 45 lbf)
Stuurinrichting
Afstand van pedaal tot vloer*1
Auto's met linkse besturing
Auto's met rechtse besturingMin. 75 mm (2,95 in.)
Min. 70 mm (2,76 in.)
Speling pedaal 1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerremhendel*26 ⎯ 9 klikken
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Vrije slagMinder dan 30 mm (1,2 in.)
VERSO_OM_Europe_OM64517E.book Page 638 Wednesday, December 14, 2016 3:33 PM

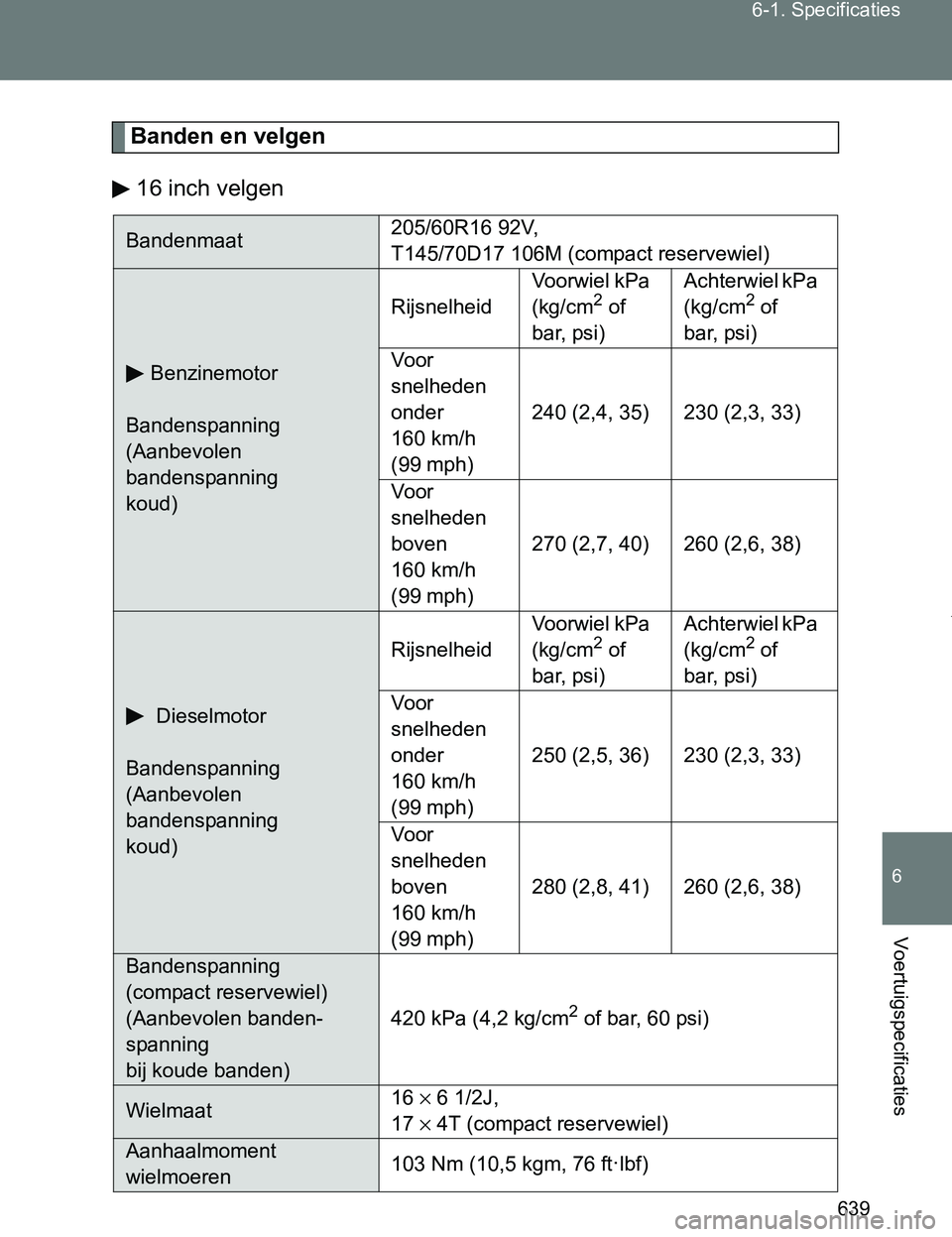

639 6-1. Specificaties
6
Voertuigspecificaties
VERSO_EE_OM64517E
Banden en velgen
16 inch velgen
Bandenmaat205/60R16 92V,
T145/70D17 106M (compact reservewiel)
Benzinemotor
Bandenspanning
(Aanbevolen
bandenspanning
koud)RijsnelheidVoorwiel kPa
(kg/cm
2 of
bar, psi)Achterwiel kPa
(kg/cm2 of
bar, psi)
Voor
snelheden
onder
160 km/h
(99 mph)240 (2,4, 35) 230 (2,3, 33)
Voor
snelheden
boven
160 km/h
(99 mph)270 (2,7, 40) 260 (2,6, 38)
Dieselmotor
Bandenspanning
(Aanbevolen
bandenspanning
koud)RijsnelheidVoorwiel kPa
(kg/cm
2 of
bar, psi)Achterwiel kPa
(kg/cm2 of
bar, psi)
Voor
snelheden
onder
160 km/h
(99 mph)250 (2,5, 36) 230 (2,3, 33)
Voor
snelheden
boven
160 km/h
(99 mph)280 (2,8, 41) 260 (2,6, 38)
Bandenspanning
(compact reservewiel)
(Aanbevolen banden-
spanning
bij koude banden)420 kPa (4,2 kg/cm
2 of bar, 60 psi)
Wielmaat16 × 6 1/2J,
17 × 4T (compact reservewiel)
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
VERSO_OM_Europe_OM64517E.book Page 639 Wednesday, December 14, 2016 3:33 PM

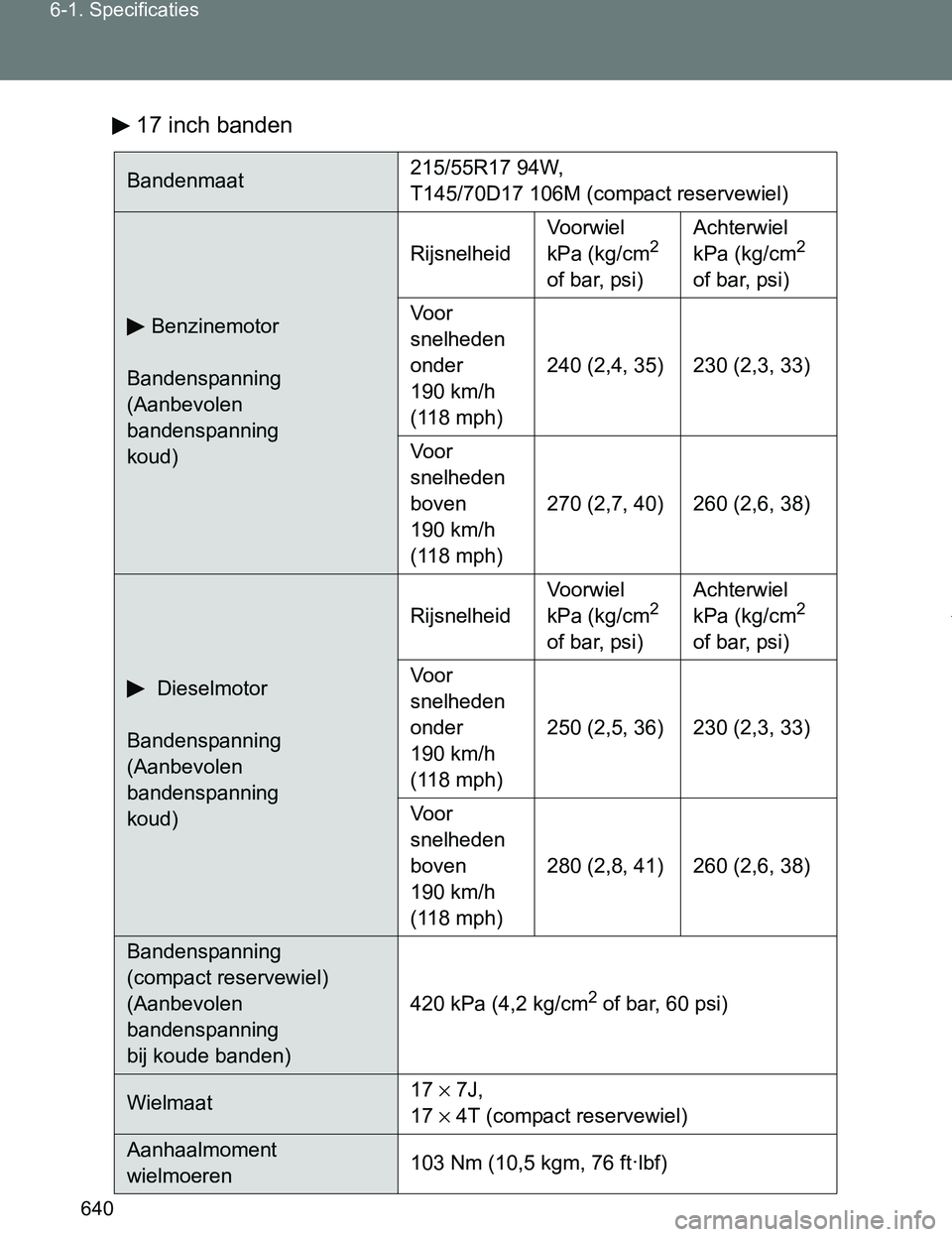

640 6-1. Specificaties
VERSO_EE_OM64517E17 inch banden
Bandenmaat215/55R17 94W,
T145/70D17 106M (compact reservewiel)
Benzinemotor
Bandenspanning
(Aanbevolen
bandenspanning
koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Voor
snelheden
onder
190 km/h
(118 mph)240 (2,4, 35) 230 (2,3, 33)
Voor
snelheden
boven
190 km/h
(118 mph)270 (2,7, 40) 260 (2,6, 38)
Dieselmotor
Bandenspanning
(Aanbevolen
bandenspanning
koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Voor
snelheden
onder
190 km/h
(118 mph)250 (2,5, 36) 230 (2,3, 33)
Voor
snelheden
boven
190 km/h
(118 mph)280 (2,8, 41) 260 (2,6, 38)
Bandenspanning
(compact reservewiel)
(Aanbevolen
bandenspanning
bij koude banden)420 kPa (4,2 kg/cm
2 of bar, 60 psi)
Wielmaat17 × 7J,
17 × 4T (compact reservewiel)
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
