2017 TOYOTA VERSO Instructieboekje (in Dutch)

497 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
7ALT*2120 ALaadsysteem, RDI FAN, CDS FAN,
H-LP CLN, ABS NR. 1, ABS NR. 2,
HTR, PWR OUTLET, HTR SUB NR.
1, HTR SUB NR. 2, HTR SUB NR. 3,
ECU-IG NR. 2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NR. 1,
ECU-IG NR. 3, SEAT HTR, AM1*3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL, SUN-
ROOF, DRL
8EPS*
280 A Elektrische stuurbekrachtiging
GLOW*
180 A Voorgloeisysteem
9 EPS*
180 A Elektrische stuurbekrachtiging
10 P-SYSTEM*
230 A VALVEMATIC-systeem
11 F U E L H T R *
150 A Brandstofverwarming
12P/I*
250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN*
150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I*
150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*
250 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
14 BBC*
140 A Stop & Start-systeem
15 EFI MAIN*
150 A EFI NR. 1, EFI NR. 2, EFI NR. 4
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 497 Wednesday, December 14, 2016 3:33 PM

498 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
16 SPARE 10 A Reservezekering
17 SPARE 30 A Reservezekering
18 SPARE 20 A Reservezekering
19EFI MAIN
NR. 2*
17,5 A(Sequentieel) multipoint brandstofin-
spuitsysteem
20 ECU-B2 10 ASmart entry-systeem met startknop,
airconditioning, elektrisch bedienbare
ruiten, gateway-ECU
21 D.C.C.KORT-
SLUITINGNiet gebruikt
22 ECU-B 10 AMeters en tellers, extra accu, stuur-
hoeksensor, supervergrendeling,
afstandsbediening, Smart entry-sys-
teem met startknop
23 RAD NR. 1*
220 A Audiosysteem
24 DOME 10 ABagageruimteverlichting, make-
upverlichting, instapverlichting voor-
portieren, leeslampjes/interieurver-
lichting, voetenruimteverlichting
25 AM2 NR. 2 7,5 A Startsysteem
26 TURN-HAZ 10 ARichtingaanwijzers, alarmknipperlich-
ten
27 ETCS*
210 A Elektronische smoorklepregeling
28 AM2 30 A Startsysteem
29 STRG LOCK 20 A Stuurslot
30 IGT/INJ*
215 A(Sequentieel) multipoint brandstofin-
spuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 498 Wednesday, December 14, 2016 3:33 PM

499 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
31EFI MAIN*
220 A(Sequentieel) multipoint brandstofin-
spuitsysteem, EFI NR. 1, EFI NR. 2
FUEL PUMP*
130 A Brandstofpomp
32 HORN 15 A Claxon
33 IG2 15 A IGN, METER
34 HTR SUB NR. 150 A*
1
Airconditioning
30 A*2
35 HTR*150 A Airconditioning
36 HTR SUB NR. 2 30 A Airconditioning
37 HTR SUB NR. 3 30 A Airconditioning
38PWR OUTLET15 AAccessoireaansluiting
39 ABS NR. 2 30 A Antiblokkeersysteem, VSC+
40 STV HTR*
125 A Extra verwarming
41 EFI NR. 4*
120 A(Sequentieel) multipoint brandstofin-
spuitsysteem
42 IG2 NR. 2*
27,5 A Startsysteem
43 EFI NR. 215 A*
1(Sequentieel) multipoint brandstofin-
spuitsysteem, Stop & Start-systeem
10 A*
2(Sequentieel) multipoint brandstofin-
spuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 499 Wednesday, December 14, 2016 3:33 PM

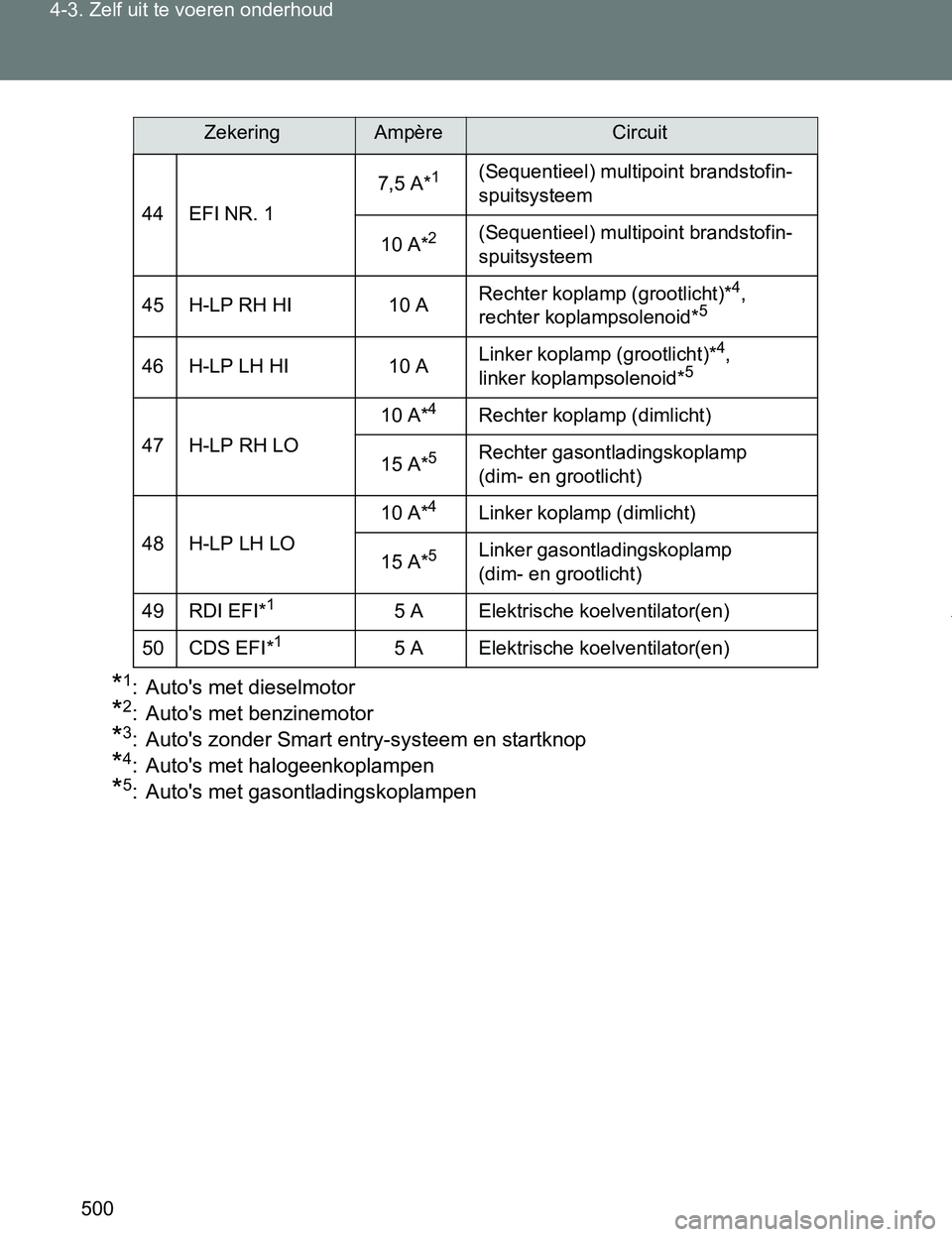

500 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop
*4: Auto's met halogeenkoplampen
*5: Auto's met gasontladingskoplampen
44 EFI NR. 17,5 A*
1(Sequentieel) multipoint brandstofin-
spuitsysteem
10 A*2(Sequentieel) multipoint brandstofin-
spuitsysteem
45 H-LP RH HI 10 ARechter koplamp (grootlicht)*
4,
rechter koplampsolenoid*5
46 H-LP LH HI 10 ALinker koplamp (grootlicht)*4,
linker koplampsolenoid*5
47 H-LP RH LO10 A*
4Rechter koplamp (dimlicht)
15 A*
5Rechter gasontladingskoplamp
(dim- en grootlicht)
48 H-LP LH LO10 A*
4Linker koplamp (dimlicht)
15 A*
5Linker gasontladingskoplamp
(dim- en grootlicht)
49 RDI EFI*
15 A Elektrische koelventilator(en)
50 CDS EFI*
15 A Elektrische koelventilator(en)
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 500 Wednesday, December 14, 2016 3:33 PM

501 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E■Onder het dashboard (type A)
ZekeringAmpèreCircuit
1TAIL 10 AParkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistachter-
licht, mistlampen voor, handmatige
verticale koplampverstelling, verlich-
ting instrumentenpaneel, verlichting
dashboardkastje, verlichting schake-
laars, ECU Toyota Parking Assist-
sensor, schakelaar PCS (Pre-Crash
Safety-systeem)
2 ECU-IG NR. 3 10 AZonnescherm panoramadak, binnen-
spiegel met automatische antiverblin-
dingsstand, Smart entry-systeem met
startknop, audiosysteem, Stop &
Start-systeem*
1, PCS (Pre-Crash
Safety-systeem), zoemer, gateway-
ECU
3 FR DOOR 20 AElektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 AElektrisch bedienbare ruiten (achter-
portier links)
5 RR DOOR 20 AElektrisch bedienbare ruiten (achter-
portier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 ASchakelblokkeersysteem, audiosys-
teem, hoofd-body-ECU, accessoire-
aansluiting, buitenspiegels, Stop &
Start-systeem*
1, gateway-ECU
VERSO_OM_Europe_OM64517E.book Page 501 Wednesday, December 14, 2016 3:33 PM

502 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
8 MIR HTR 10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstofin-
spuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem*
1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 ARuitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruitensproeier
17 ECU-IG NR. 1 10 AHoofd-body-ECU*
2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 AAchteruitrijlicht, laadsysteem*
2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 502 Wednesday, December 14, 2016 3:33 PM

503 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop
19 OBD 7,5 A Diagnosesysteem
20 STOP 10 ARemlichten, derde remlicht, antiblok-
keersysteem, VSC+, schakelblok-
keersysteem, startsysteem
21 SUNROOF 20 A Zonnescherm panoramadak
22 DOOR 25 A Centrale vergrendeling
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dagrijverlichting
25 FR FOG 7,5 A Mistlampen voor
26 AM1*
37,5 A Startsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 503 Wednesday, December 14, 2016 3:33 PM

504 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E■Onder het dashboard (type B)
ZekeringAmpèreCircuit
1 WIPER NR. 2 7,5 A Laadsysteem
2POWER 30 AElektrisch bedienbare ruiten
(bestuurderszijde)
3 DEF 30 A Achterruitverwarming, MIR HTR
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan
het zijn dat de lamp moet worden vervangen. (→Blz. 506)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om overbelasting te voorkomen, kun-
nen niet-originele onderdelen of onderdelen die niet voor deze auto ontwor-
pen zijn onbruikbaar zijn.
