2017 TOYOTA VERSO Instructieboekje (in Dutch)

5
585 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
*1: Gebruik van de krik, krikslinger en wielmoersleutel. (indien aanwezig)
(→Blz. 566)
Een krik, krikslinger en wielmoersleutel zijn verkrijgbaar bij een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2: Gebruik van de wieldopclip. (indien aanwezig) (→Blz. 482)
*3: Bewaar de bandenreparatieset in het extra opbergvak (type C).
(→Blz. 406)

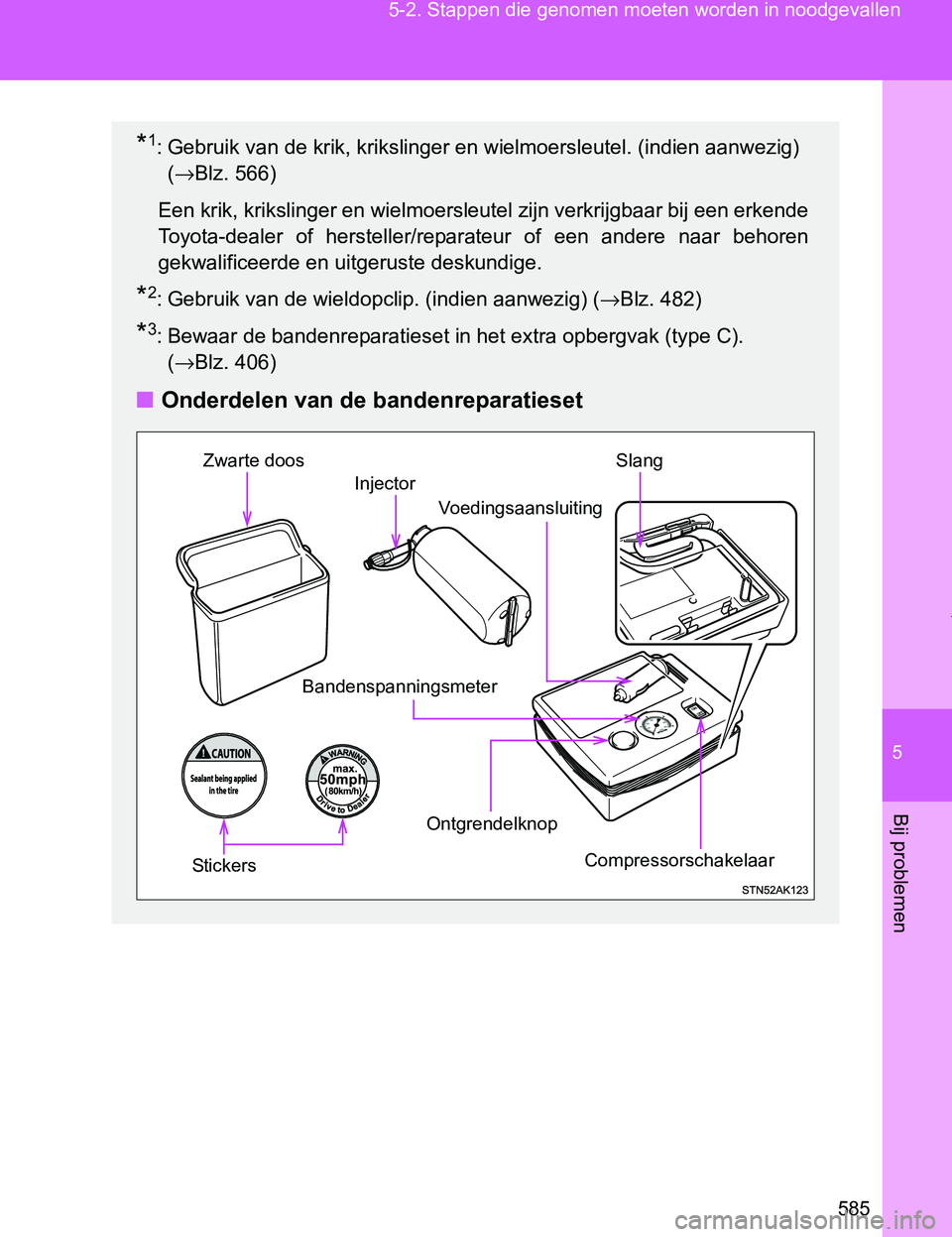

■Onderdelen van de bandenreparatieset
Compressorschakelaar
Bandenspanningsmeter
Voedingsaansluiting
Zwarte doos
Stickers
Ontgrendelknop
Injector
Slang
VERSO_OM_Europe_OM64517E.book Page 585 Wednesday, December 14, 2016 3:33 PM

586 5-2. Stappen die genomen moeten worden in noodgevallen
VERSO_EE_OM64517E

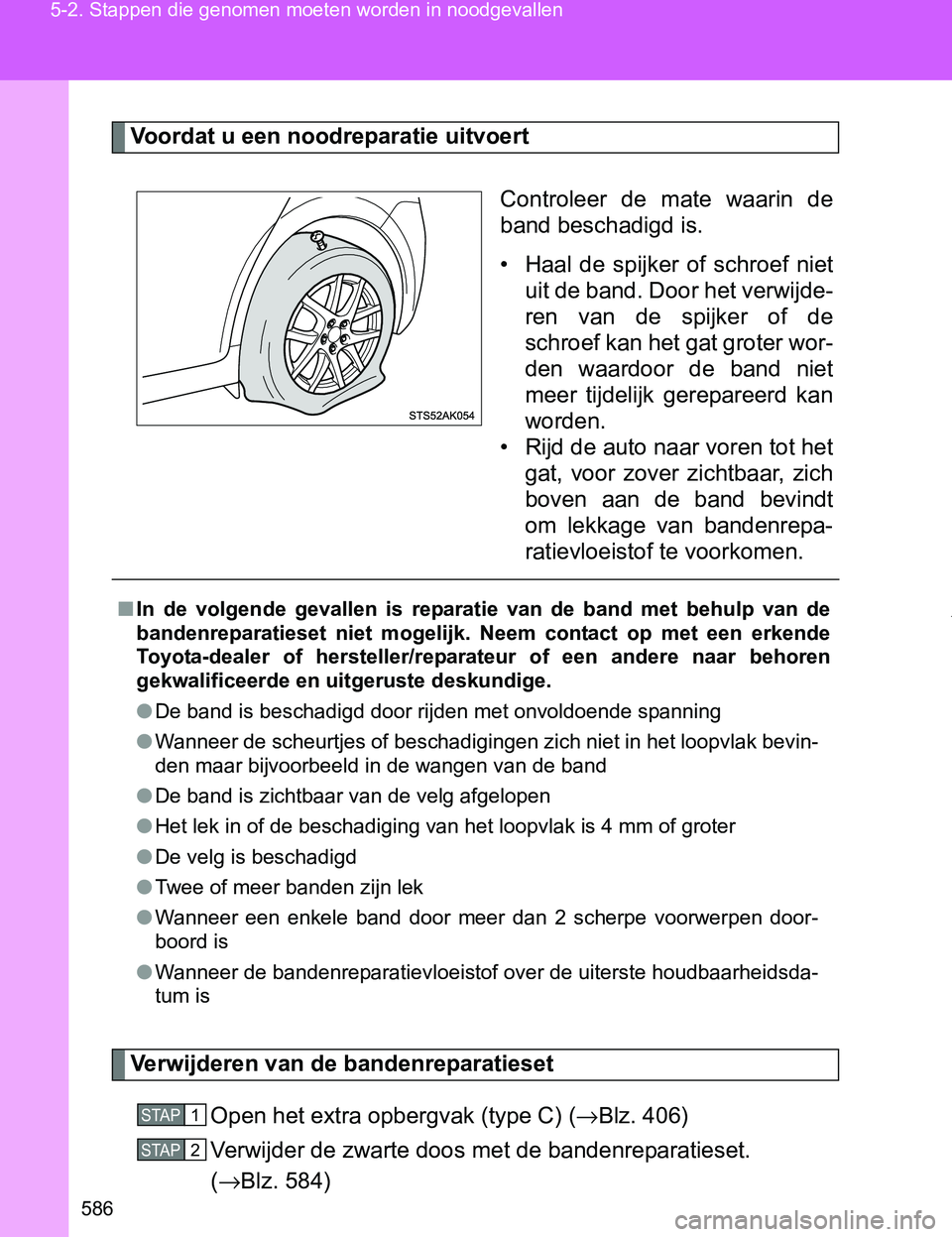

Voordat u een noodreparatie uitvoert
Controleer de mate waarin de
band beschadigd is.
• Haal de spijker of schroef niet
uit de band. Door het verwijde-
ren van de spijker of de
schroef kan het gat groter wor-
den waardoor de band niet
meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het
gat, voor zover zichtbaar, zich
boven aan de band bevindt
om lekkage van bandenrepa-
ratievloeistof te voorkomen.
Verwijderen van de bandenreparatieset
Open het extra opbergvak (type C) (→Blz. 406)
Verwijder de zwarte doos met de bandenreparatieset.
(→Blz. 584)
■In de volgende gevallen is reparatie van de band met behulp van de
bandenreparatieset niet mogelijk. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●De band is beschadigd door rijden met onvoldoende spanning
●Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevin-
den maar bijvoorbeeld in de wangen van de band
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●Wanneer een enkele band door meer dan 2 scherpe voorwerpen door-
boord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsda-
tum is
STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 586 Wednesday, December 14, 2016 3:33 PM

5
587 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E

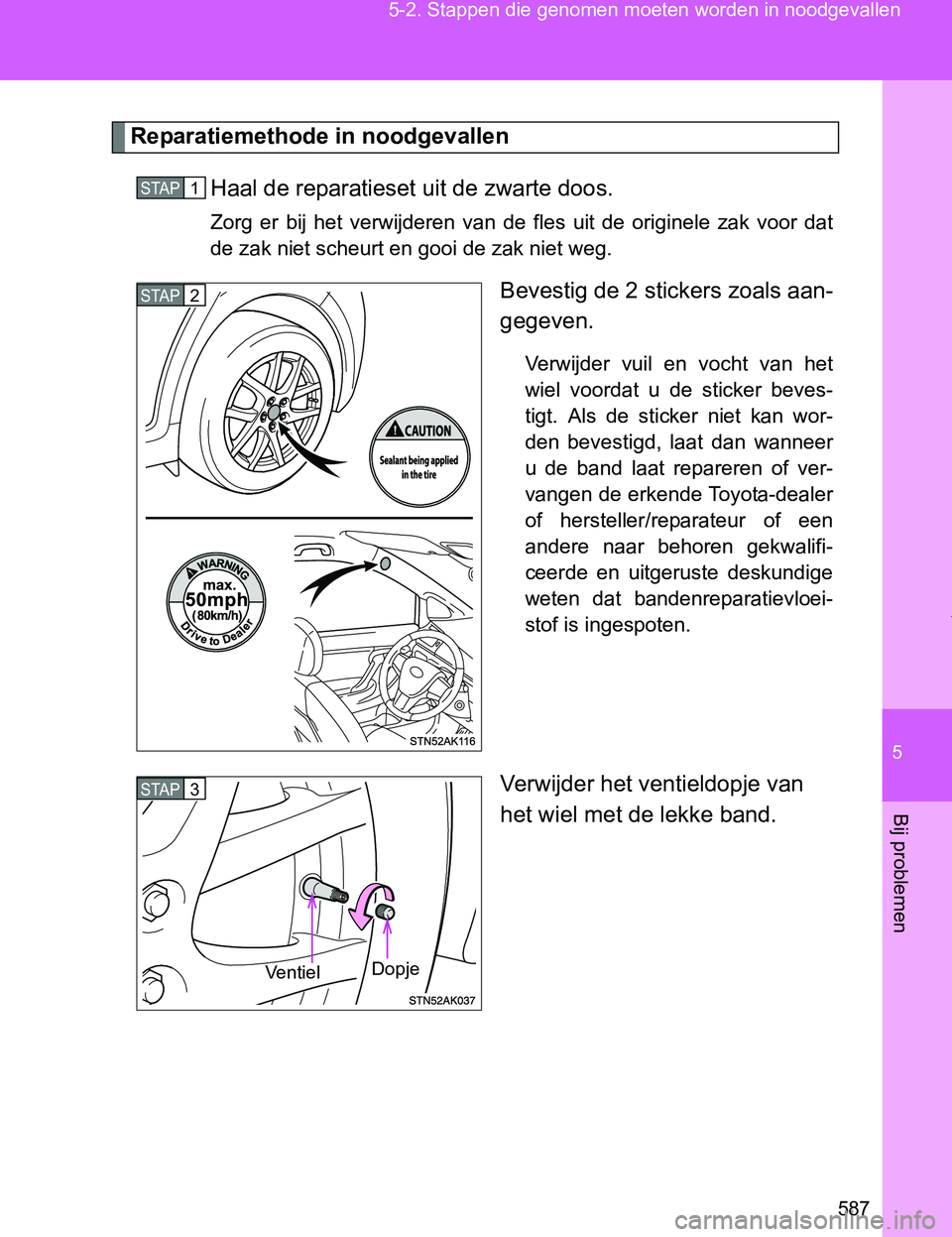

Reparatiemethode in noodgevallen
Haal de reparatieset uit de zwarte doos.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat
de zak niet scheurt en gooi de zak niet weg.
Bevestig de 2 stickers zoals aan-
gegeven.
Verwijder vuil en vocht van het
wiel voordat u de sticker beves-
tigt. Als de sticker niet kan wor-
den bevestigd, laat dan wanneer
u de band laat repareren of ver-
vangen de erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
weten dat bandenreparatievloei-
stof is ingespoten.
Verwijder het ventieldopje van
het wiel met de lekke band.
STAP1
STAP2
STAP3
'RSMH
9HQ WL H O
VERSO_OM_Europe_OM64517E.book Page 587 Wednesday, December 14, 2016 3:33 PM

588 5-2. Stappen die genomen moeten worden in noodgevallen

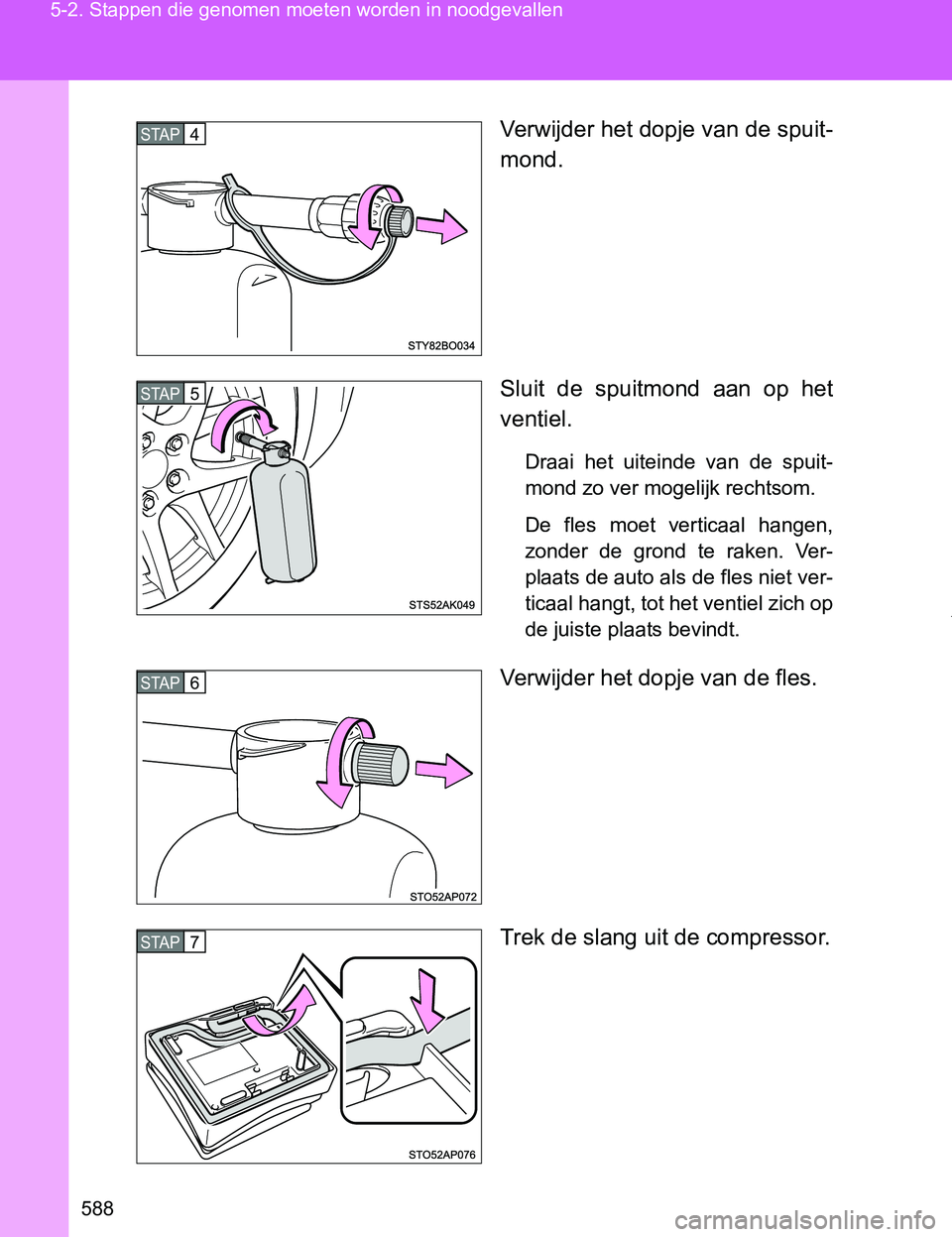

VERSO_EE_OM64517EVerwijder het dopje van de spuit-
mond.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet ver-
ticaal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64517E.book Page 588 Wednesday, December 14, 2016 3:33 PM

5
589 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E

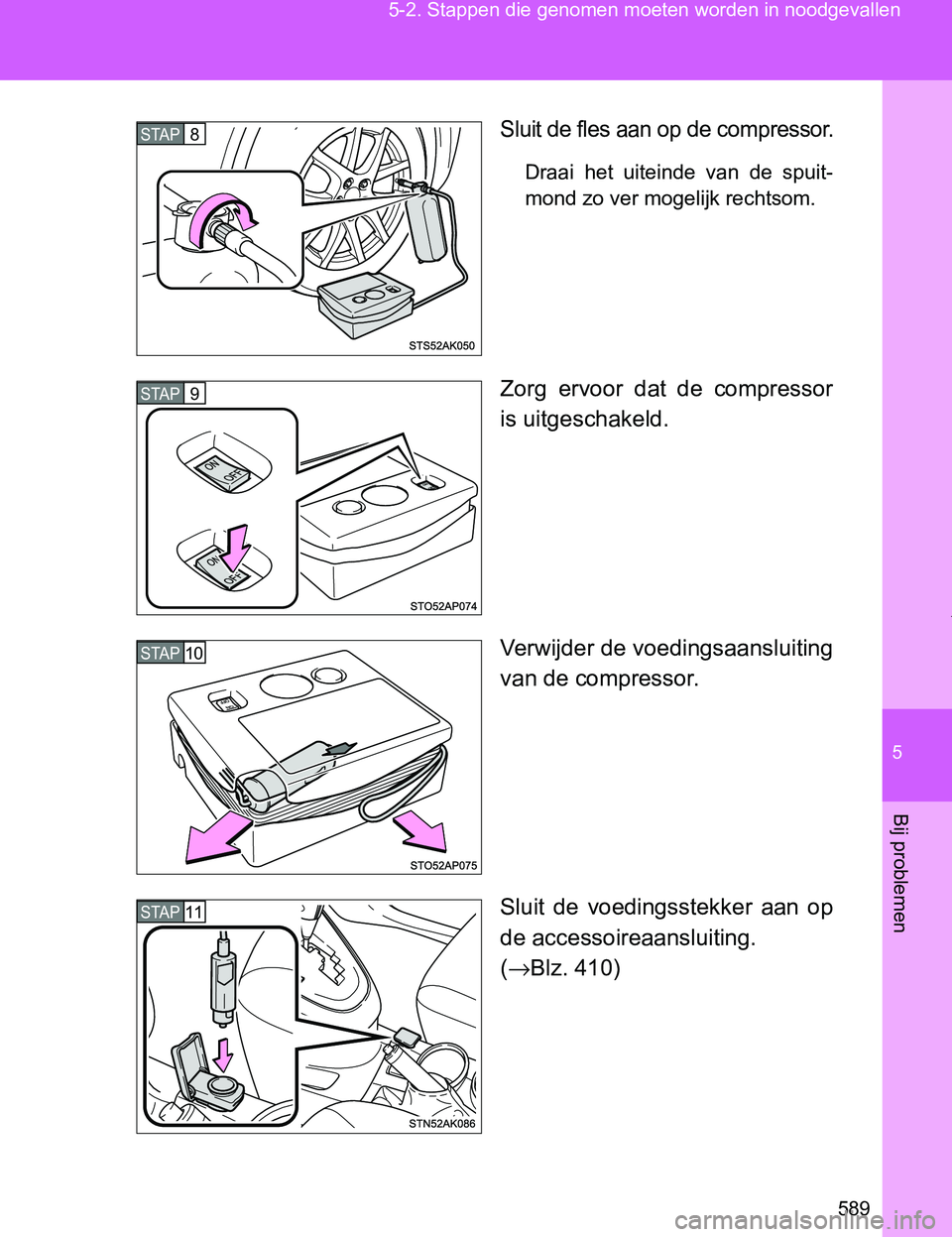

Sluit de fles aan op de compressor.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaansluiting
van de compressor.
Sluit de voedingsstekker aan op
de accessoireaansluiting.
(→Blz. 410)
STAP8
STAP9
STAP10
STAP11
VERSO_OM_Europe_OM64517E.book Page 589 Wednesday, December 14, 2016 3:33 PM

590 5-2. Stappen die genomen moeten worden in noodgevallen

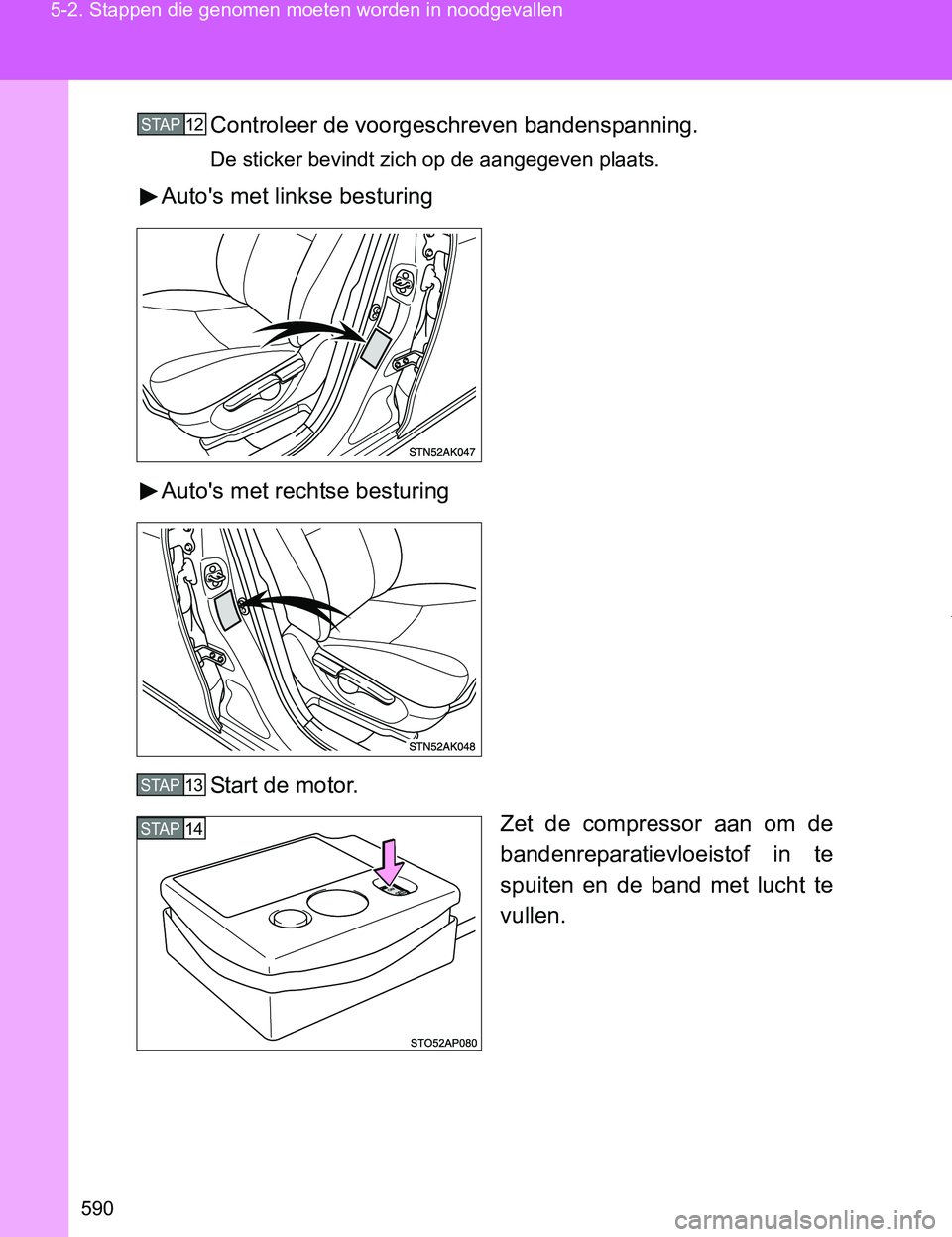

VERSO_EE_OM64517EControleer de voorgeschreven bandenspanning.
De sticker bevindt zich op de aangegeven plaats.
Auto's met linkse besturing
Auto's met rechtse besturing
Start de motor.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
STAP12
STAP13
STAP14
VERSO_OM_Europe_OM64517E.book Page 590 Wednesday, December 14, 2016 3:33 PM

5
591 5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64517E
Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten, de druk loopt
op en daalt vervolgens geleide-
lijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de
schakelaar aan is gezet de wer-
kelijke bandenspanning weer.
Vul de band tot de voorgeschre-
ven bandenspanning.
• Als de bandenspanning nog
steeds lager is dan voorgeschre-
ven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog gere-
pareerd te worden. Schakel de
compressor uit en neem contact
op met een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wan-
neer de bandenspanning de
voorgeschreven waarde over-
schrijdt. (
→Blz. 594, 639)
Schakel de compressor uit.
STAP15
STAP16
VERSO_OM_Europe_OM64517E.book Page 591 Wednesday, December 14, 2016 3:33 PM

592 5-2. Stappen die genomen moeten worden in noodgevallen

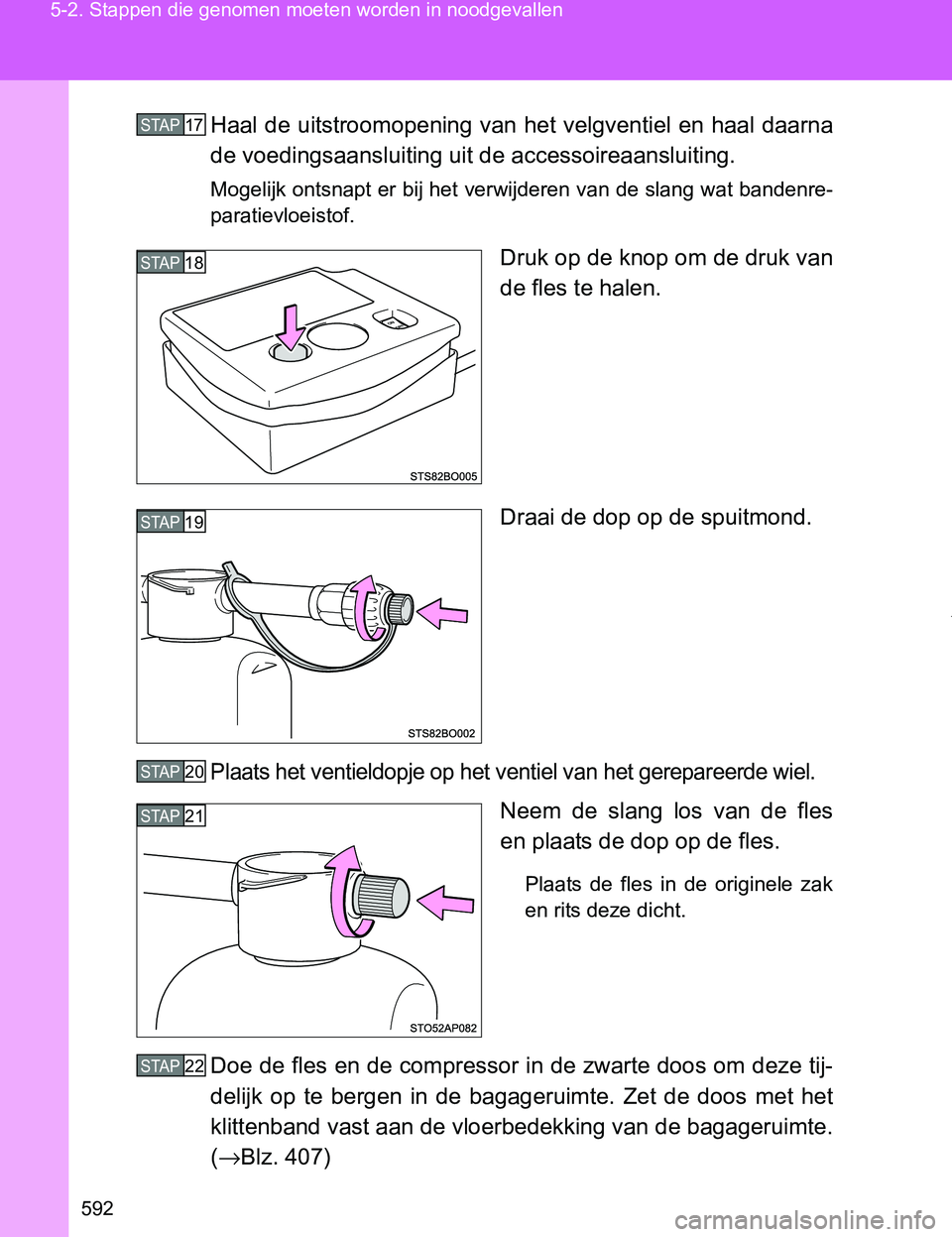

VERSO_EE_OM64517EHaal de uitstroomopening van het velgventiel en haal daarna
de voedingsaansluiting uit de accessoireaansluiting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenre-
paratievloeistof.
Druk op de knop om de druk van
de fles te halen.
Draai de dop op de spuitmond.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak
en rits deze dicht.
Doe de fles en de compressor in de zwarte doos om deze tij-
delijk op te bergen in de bagageruimte. Zet de doos met het
klittenband vast aan de vloerbedekking van de bagageruimte.
(→Blz. 407)
STAP17
STAP18
STAP19
STAP20
STAP 21
STAP 22
VERSO_OM_Europe_OM64517E.book Page 592 Wednesday, December 14, 2016 3:33 PM
