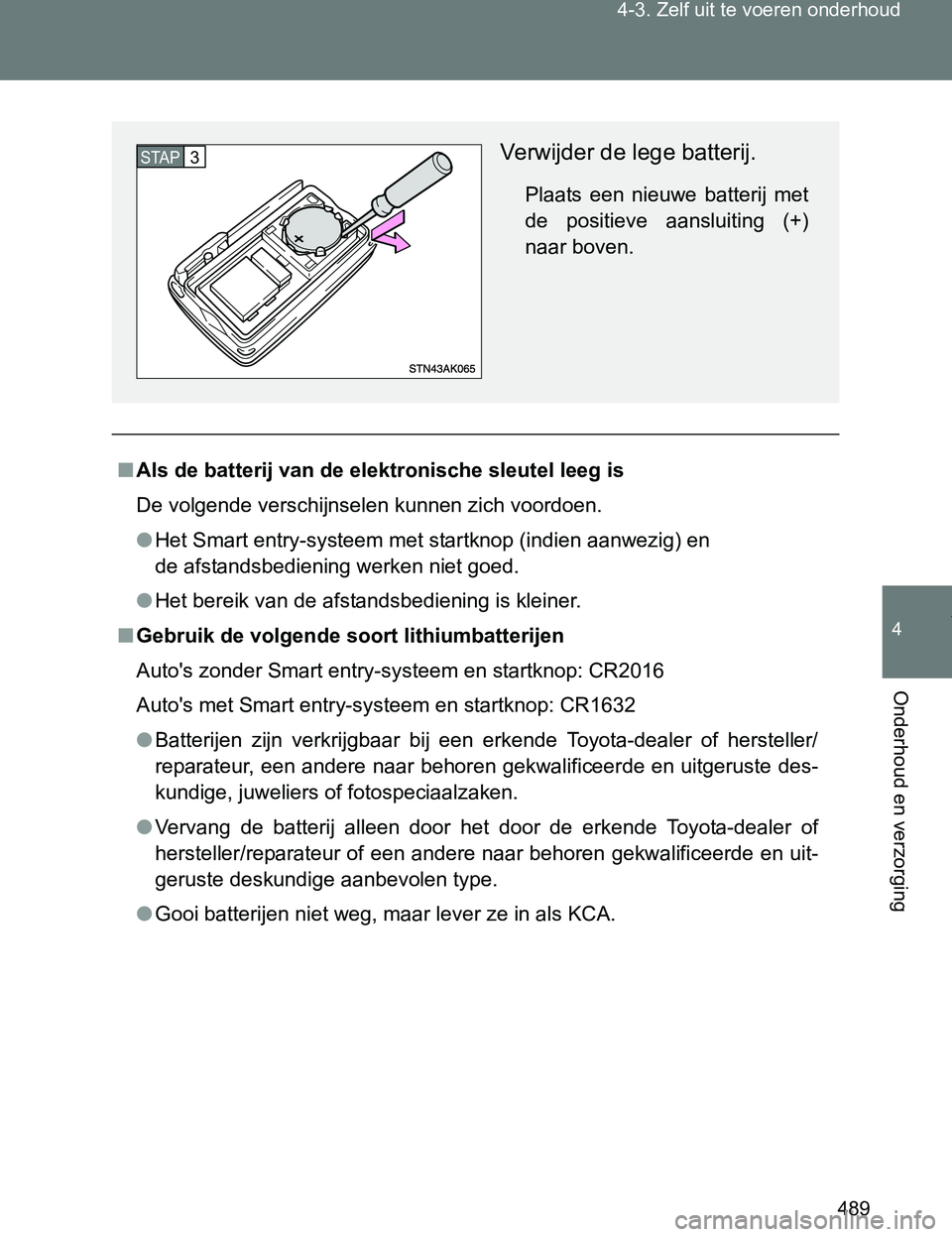

2017 TOYOTA VERSO Instructieboekje (in Dutch)

489 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
■Als de batterij van de elektronische sleutel leeg is
De volgende verschijnselen kunnen zich voordoen.
●Het Smart entry-systeem met startknop (indien aanwezig) en
de afstandsbediening werken niet goed.
●Het bereik van de afstandsbediening is kleiner.
■Gebruik de volgende soort lithiumbatterijen
Auto's zonder Smart entry-systeem en startknop: CR2016
Auto's met Smart entry-systeem en startknop: CR1632
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of hersteller/
reparateur, een andere naar behoren gekwalificeerde en uitgeruste des-
kundige, juweliers of fotospeciaalzaken.
●Vervang de batterij alleen door het door de erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige aanbevolen type.
●<002a00520052004c0003004500440057005700480055004c004d0048005100030051004c004800570003005a0048004a000f000300500044004400550003004f00480059004800550003005d00480003004c005100030044004f00560003002e0026002400
11>
Verwijder de lege batterij.
Plaats een nieuwe batterij met
de positieve aansluiting (+)
naar boven.
STAP3
VERSO_OM_Europe_OM64517E.book Page 489 Wednesday, December 14, 2016 3:33 PM

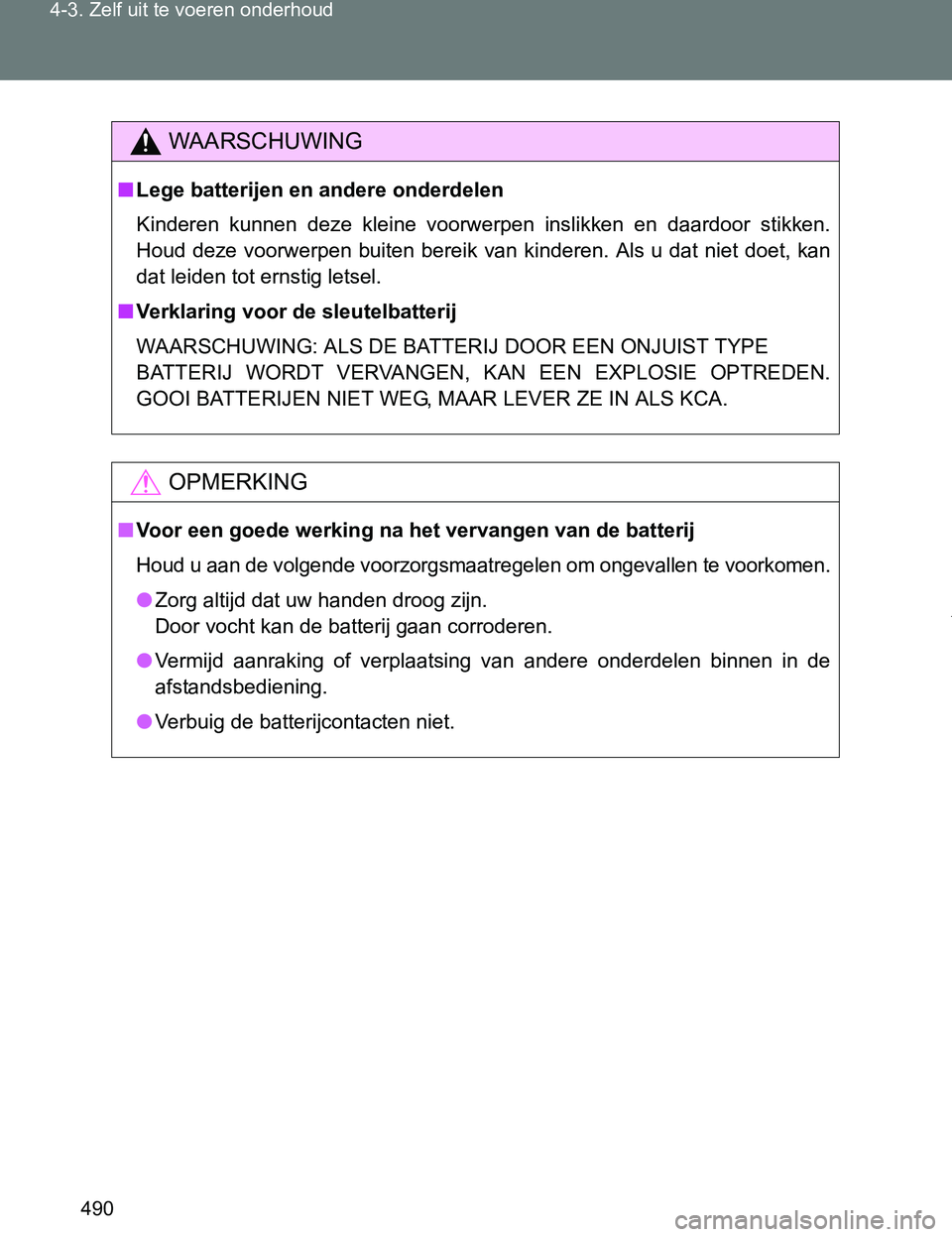

490 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■Verklaring voor de sleutelbatterij
WAARSCHUWING: ALS DE BATTERIJ DOOR EEN ONJUIST TYPE
BATTERIJ WORDT VERVANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen.
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
●Vermijd aanraking of verplaatsing van andere onderdelen binnen in de
afstandsbediening.
●Verbuig de batterijcontacten niet.
VERSO_OM_Europe_OM64517E.book Page 490 Wednesday, December 14, 2016 3:33 PM

491
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
De zekeringen bevinden zich op de volgende plaatsen.
Volg de onderstaande instructies op wanneer u de zekerin-
gen controleert.
■Motorruimte
Druk de borglip in en trek het
deksel omhoog.
■Onder het dashboard aan bestuurderszijde
Ty p e A
Verwijder het deksel.STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 491 Wednesday, December 14, 2016 3:33 PM

492 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Ty p e B
1. Verwijder het bovenste
gedeelte van het dash-
board.
2. Verwijder het onderste
gedeelte van het dash-
board.
■Onder het dashboard aan passagierszijde
(auto's met rechtse besturing)
Ty p e A
Verwijder het deksel.
VERSO_OM_Europe_OM64517E.book Page 492 Wednesday, December 14, 2016 3:33 PM

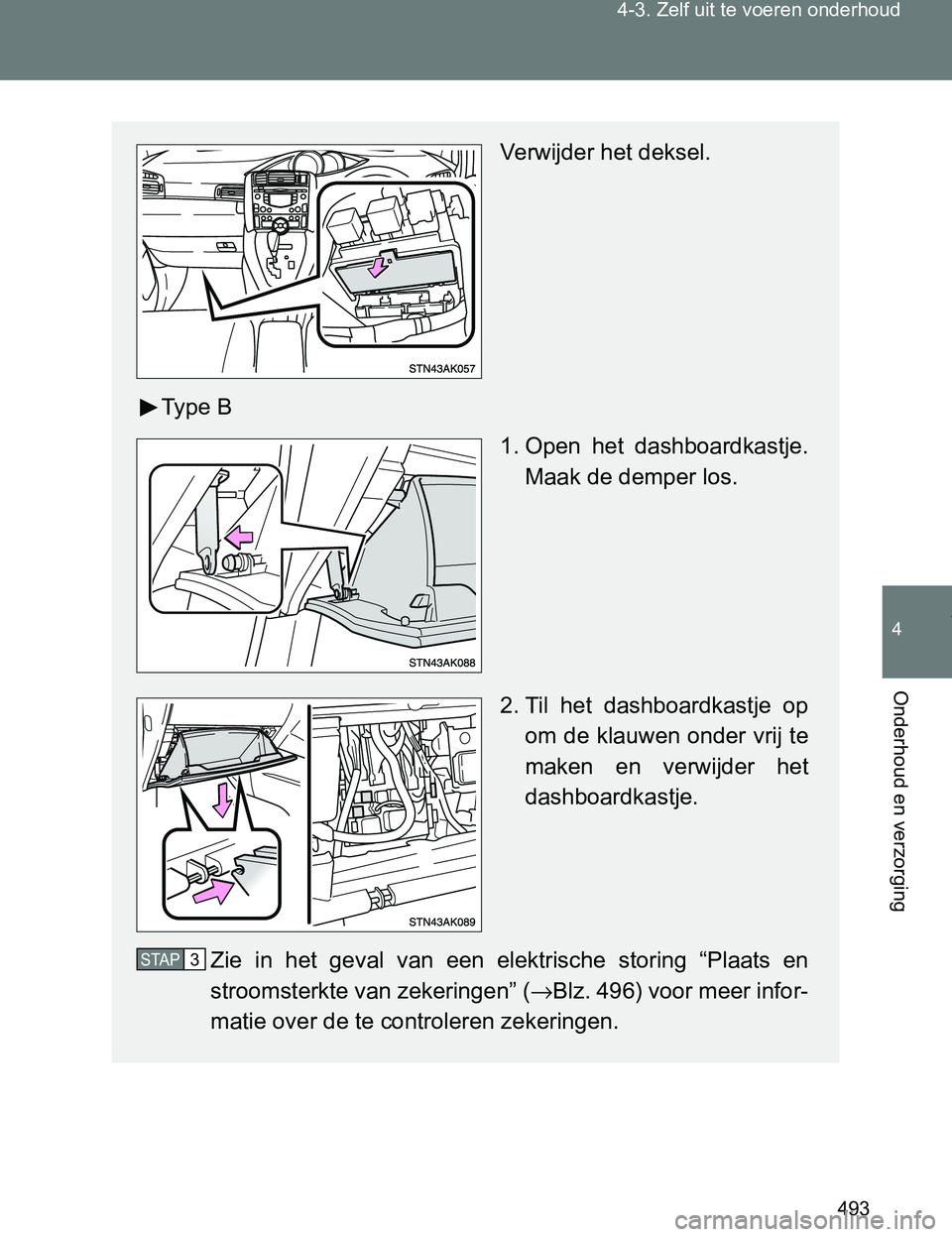

493 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Verwijder het deksel.
Ty p e B
1. Open het dashboardkastje.
Maak de demper los.
2. Til het dashboardkastje op
om de klauwen onder vrij te
maken en verwijder het
dashboardkastje.
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” (→Blz. 496) voor meer infor-
matie over de te controleren zekeringen.
STAP3
VERSO_OM_Europe_OM64517E.book Page 493 Wednesday, December 14, 2016 3:33 PM

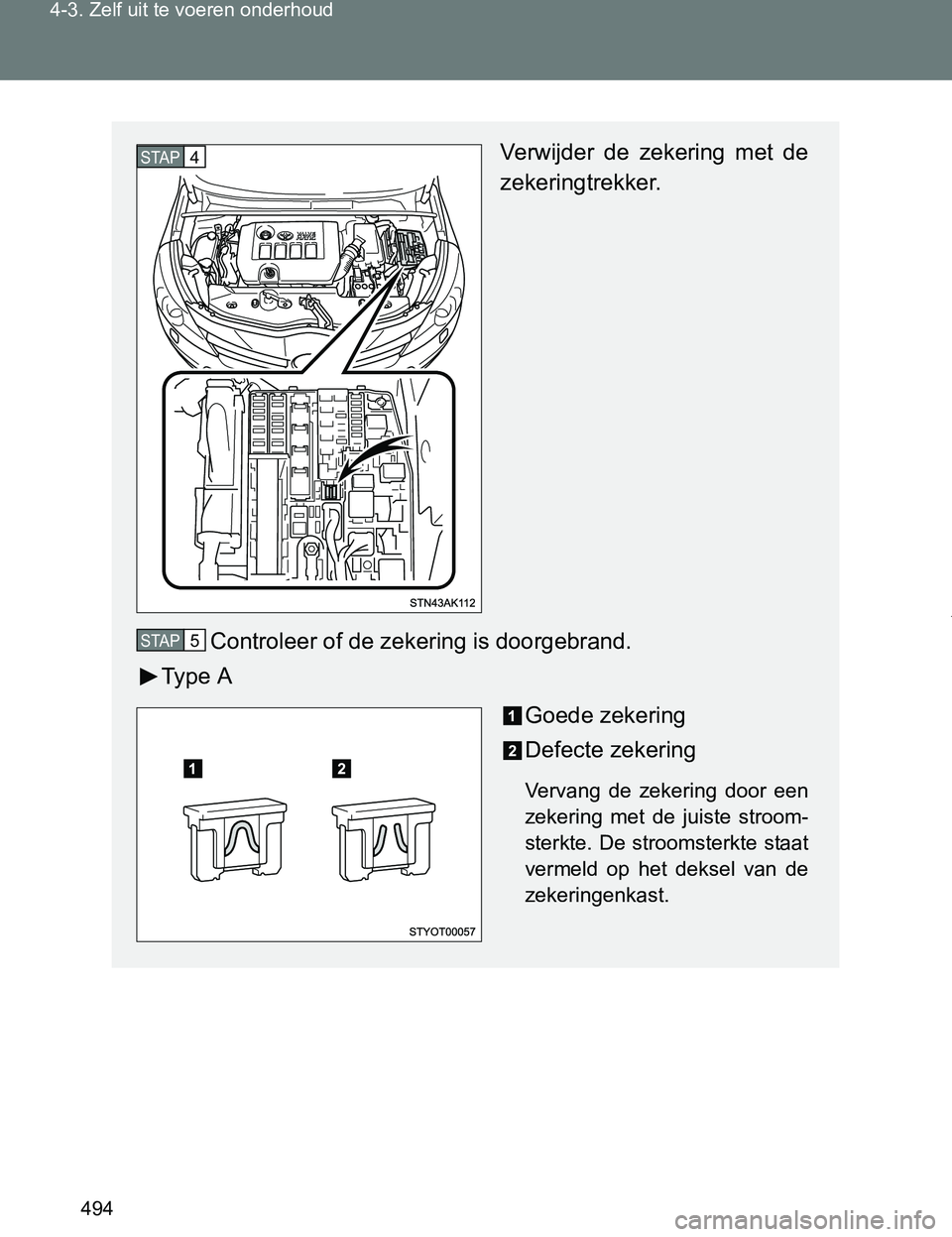

494 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. De stroomsterkte staat
vermeld op het deksel van de
zekeringenkast.
STAP4
STAP5
VERSO_OM_Europe_OM64517E.book Page 494 Wednesday, December 14, 2016 3:33 PM

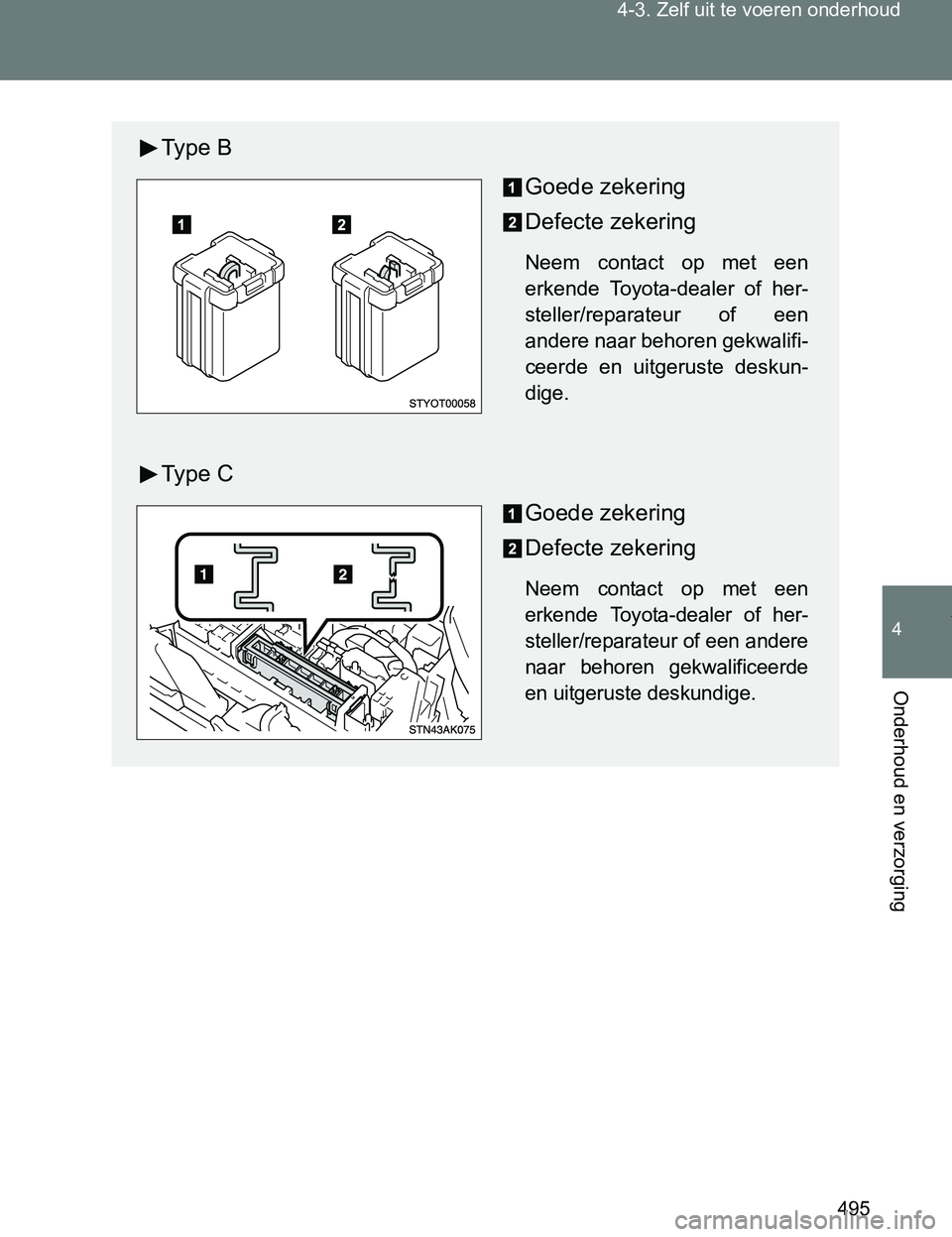

495 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Ty p e B
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Ty p e C
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
VERSO_OM_Europe_OM64517E.book Page 495 Wednesday, December 14, 2016 3:33 PM

496 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Plaats en stroomsterkte van zekeringen
■Motorruimte
ZekeringAmpèreCircuit
1TO IP J/B*1120 AECU-IG NR. 2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NR. 1,
ECU-IG NR. 3, SEAT HTR, AM1*
3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL, SUN-
ROOF, DRL
2H-LP CLN30 A Koplampsproeiers
3RDI FAN40 A Elektrische koelventilator(en)
4CDS FAN*130 A Elektrische koelventilator(en)
5 ABS NR. 1 50 A Antiblokkeersysteem, VSC+
6HTR*
250 A Airconditioning
