2017 TOYOTA RAV4 Návod na použití (in Czech)

6417-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

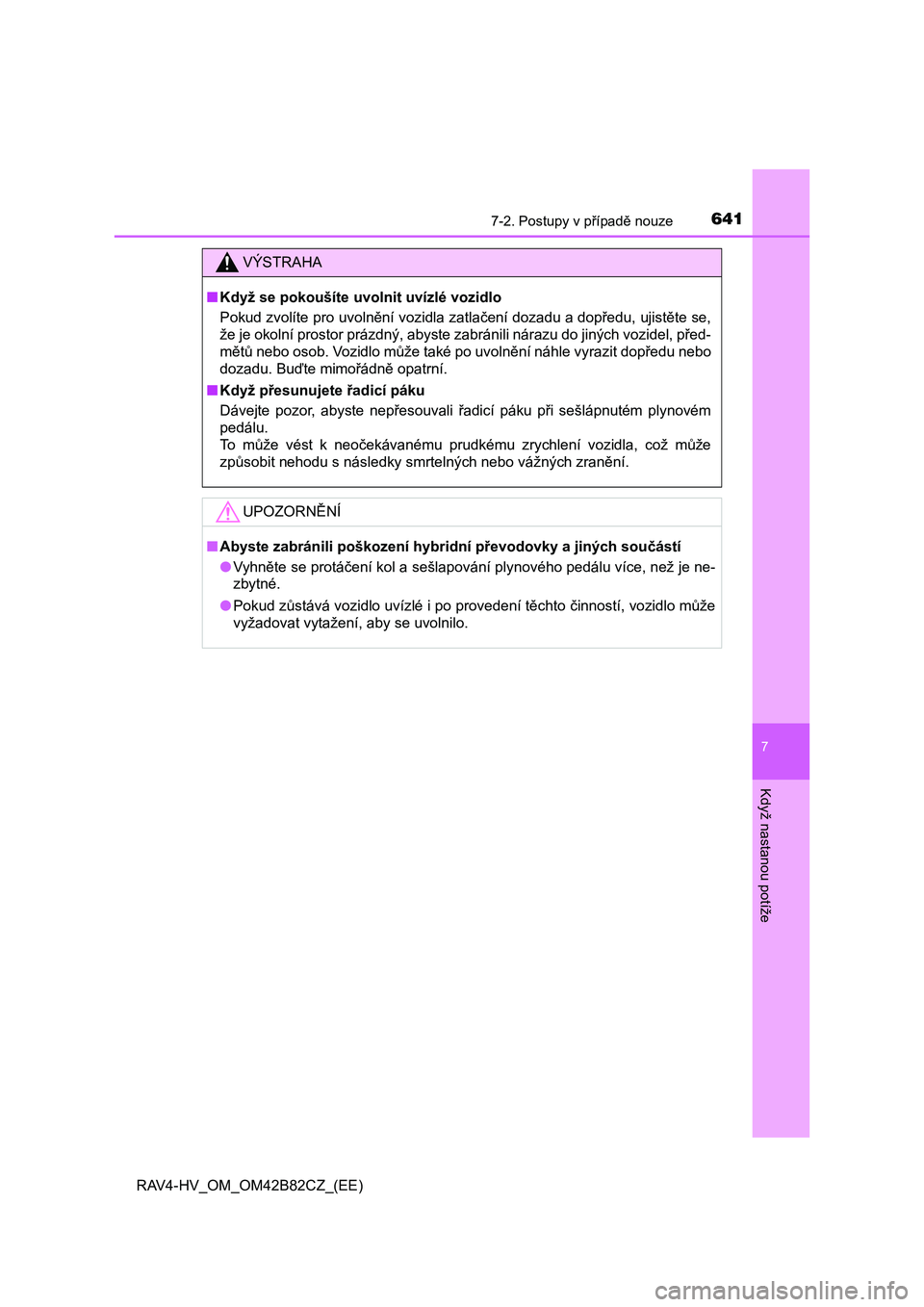

VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
■Když přesunujete řadicí páku
Dávejte pozor, abyste nepřesouvali řadicí páku při sešlápnutém plynovém
pedálu.
To může vést k neočekávanému prudkému zrychlení vozidla, což může
způsobit nehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození hybridní převodovky a jiných součástí
●Vyhněte se protáčení kol a sešlapování plynového pedálu více, než je ne-
zbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

6427-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

643
8
Technické údaje
vozidla
RAV4-HV_OM_OM42B82CZ_(EE)8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 644
Informace o palivu ............. 655
8-2. Přizpůsobení
Přizpůsobitelné funkce....... 657
8-3. Inicializace
Zařízení pro inicializaci ...... 666

6448-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)

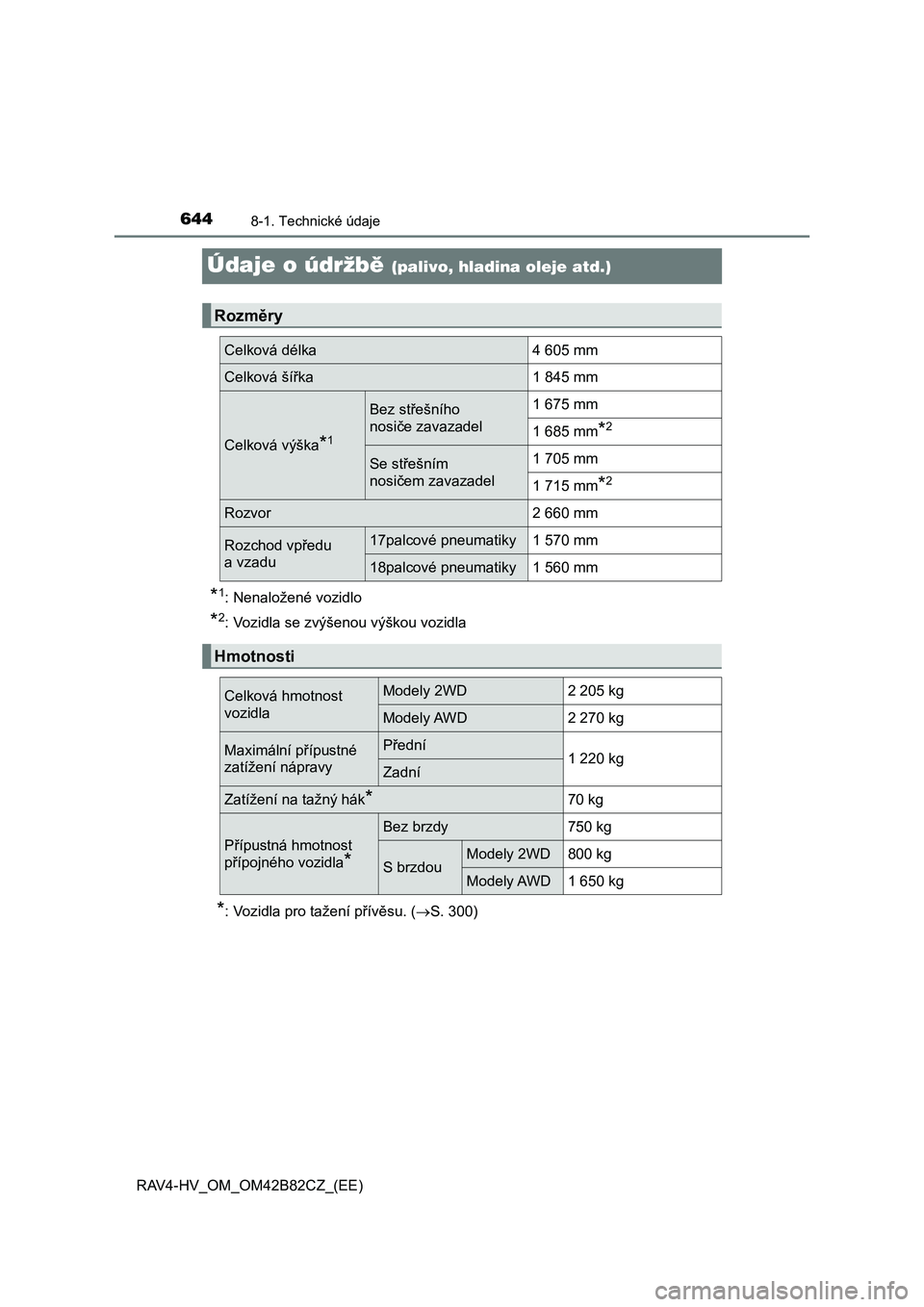

Údaje o údržbě (palivo, hladina oleje atd.)
*1: Nenaložené vozidlo
*2: Vozidla se zvýšenou výškou vozidla
*: Vozidla pro tažení přívěsu. (S. 300)
Rozměry
Celková délka4 605 mm
Celková šířka1 845 mm
Celková výška*1
Bez střešního
nosiče zavazadel1 675 mm
1 685 mm*2
Se střešním
nosičem zavazadel1 705 mm
1 715 mm*2
Rozvor2 660 mm
Rozchod vpředu
a vzadu17palcové pneumatiky1 570 mm
18palcové pneumatiky1 560 mm
Hmotnosti
Celková hmotnost
vozidlaModely 2WD2 205 kg
Modely AWD2 270 kg
Maximální přípustné
zatížení nápravyPřední1 220 kgZadní
Zatížení na tažný hák*70 kg
Přípustná hmotnost
přípojného vozidla
*
Bez brzdy750 kg
S brzdouModely 2WD800 kg
Modely AWD1 650 kg

6458-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla. Používá se k re-
gistraci vlastnictví vašeho vozidla.
Toto číslo je vyznačeno pod
pravým předním sedadlem.
Toto číslo je vyraženo na horní
levé části přístrojového panelu.
Toto číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

6468-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)■
Číslo motoru
Číslo motoru je vyraženo na
bloku motoru, viz obrázek.
Motor
Model2AR-FXE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih90,0  98,0 mm
Zdvihový objem2 494 cm3
Vůle ventilůAutomatické nastaveníNapnutí hnacího řemene
Palivo
Typ paliva
<002e0047005c00e5000300580059004c004700740057004800030057005c0057005200030057005c0053005c000300530044004f004c00590052005900ea0046004b000300e3005700740057004e012400030058000300fe00480055005300440046007400
03[
stanice, použijte pouze palivo s jedním z následu-
jících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající Evropské
normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo91 nebo vyšší
Objem palivové nádrže
(Jmenovitý)56 litrů

6478-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
*: Pouze modely AWD
Elektrický (trakční) motor
PředníZadní*
Ty pSynchronní motor s permanentními magnety
Maximální výkon105 kW50 kW
Maximální točivý
moment270 N•m139 N•m
Hybridní (trakční) akumulátor
Ty pNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet34 modulů
Celkové napětí244,8 V

6488-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)■
Objem oleje (Vypuštění a naplnění [Jmenovitý*])
*: Objem motorového oleje je referenční množství, které se používá při vý-
měně motorového oleje. Zahřejte a vypněte hybridní systém, počkejte déle
než 5 minut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový
olej SAE 0W-20 nebo 5W-30.
Systém mazání
S filtrem4,4 litru
Bez filtru4,0 litru
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno
