2017 TOYOTA RAV4 Návod na použití (in Czech)

5536-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
■Přední směrová světla
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5546-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)■
Přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte 2 šroubky z vložku
blatníku.
Vyjměte příchytku vložky blat-
níku a odtáhněte vložku blat-
níku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
1
2
3
4

5556-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Otočte paticí žárovky doleva.
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí doprava, abyste ji upevnili.
Nasaďte konektor.
Po nasazení konektoru zakývej-
te jemně paticí žárovky, abyste
zkontrolovali, že není uvolněná,
zapněte přední mlhová světla
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Nasaďte zpět vložku blatníku
a namontujte příchytku.
Zasuňte příchytku a otočte jí,
abyste ji zajistili.
5
6
7
8

5566-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Nasaďte zpět vložku blatníku
a namontujte šroubky.
Ujistěte se, že vložka blatníku je
upevněna k vnitřku blatníku.
■
Zadní směrová světla
Otevřete zadní dveře a vy-
jměte šrouby, a vyjměte jed-
notku světla jejím přímým
zatažením dozadu ze zadní
části vozidla.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
9
1
2
3
4

5576-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
■Couvací světla
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uve-
dený postup.
Po nasazení patice žárovky se
ujistěte, že je gumový kryt bez-
pečně nasazen.
1
2
Gumový
kryt
P

5586-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)■
Osvětlení registrační značky
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození, pře-
kryjte špičku šroubováku hadří-
kem.
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
Levá stranaPravá strana
3
4

5596-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
■Výměna následujících žárovek
Pokud je některé z níže uvedených světel vadné, nechte ho vyměnit
u kterékoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
●Světlomety (LED světlomety)
●Přední obrysová světla/světla pro denní svícení
●Boční směrová světla
●Koncová světla
●Brzdová/koncová světla
●Třetí brzdové světlo
●Zadní mlhová světla
■LED světla
Světlomety (LED světlomety), přední obrysová světla/světla pro denní svíce-
ní, boční směrová světla, koncová světla, brzdová/koncová světla, třetí brz-
dové světlo a zadní mlhová světla se skládají z množství LED diod. Pokud je
některé z LED světel vadné, zavezte vozidlo ke kterémukoliv autorizovanému
prodejci nebo do servisu Toyota, nebo do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (orosení) uvnitř světlometů neznamená poruchu. V násle-
dujících situacích kontaktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Uvnitř světel se tvoří velké kapky vody.
●Uvnitř světlometu se hromadí voda.

5606-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)

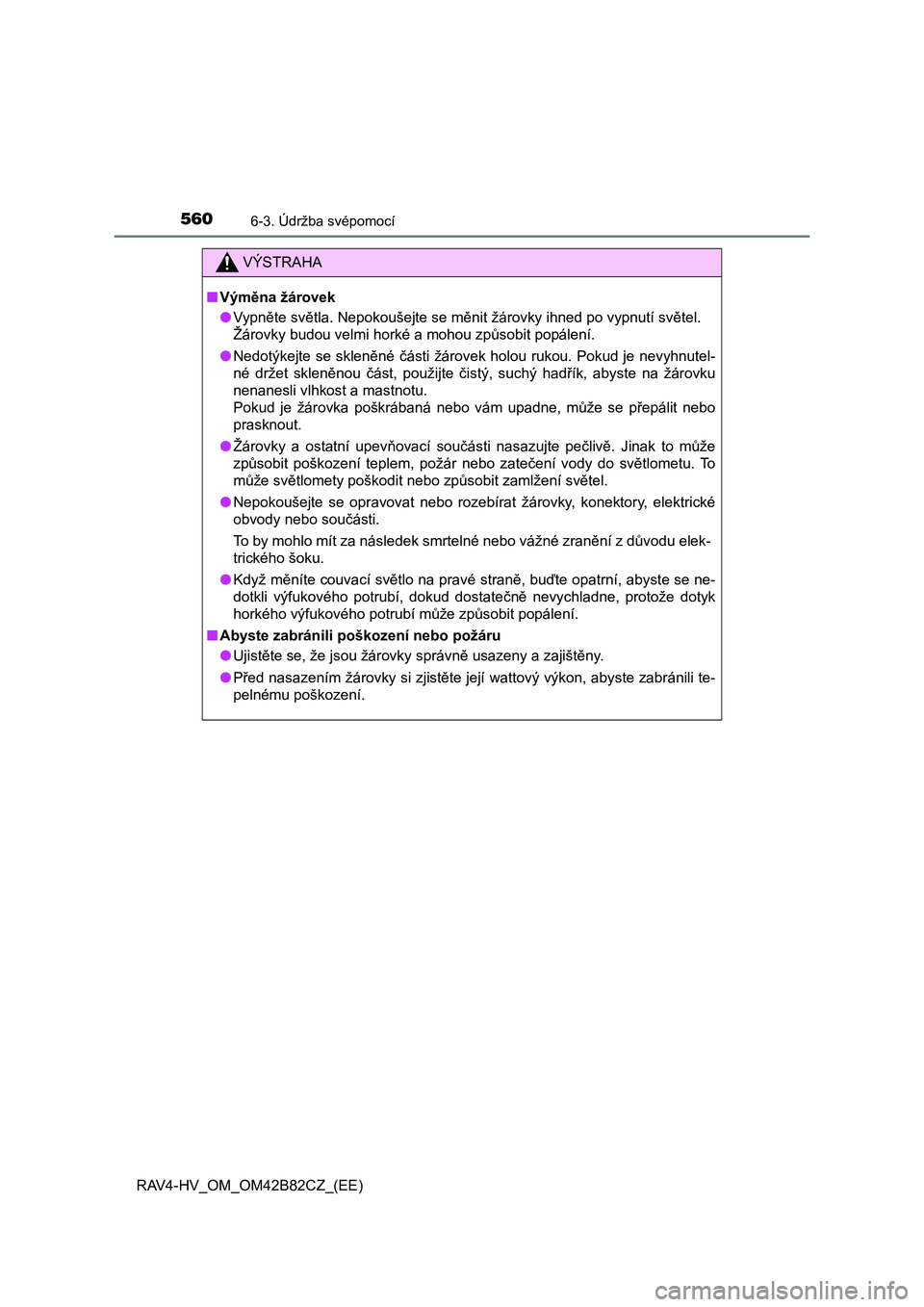

VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se měnit žárovky ihned po vypnutí světel.
Žárovky budou velmi horké a mohou způsobit popálení.
●Nedotýkejte se skleněné části žárovek holou rukou. Pokud je nevyhnutel-
né držet skleněnou část, použijte čistý, suchý hadřík, abyste na žárovku
nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo vám upadne, může se přepálit nebo
prasknout.
●Žárovky a ostatní upevňovací součásti nasazujte pečlivě. Jinak to může
způsobit poškození teplem, požár nebo zatečení vody do světlometu. To
<0050012400e50048000300560059010c0057004f0052005000480057005c00030053005200e3004e00520047004c0057000300510048004500520003005d00530124005600520045004c00570003005d00440050004f00e500480051007400030056005901
0c00570048004f0011[
●Nepokoušejte se opravovat nebo rozebírat žárovky, konektory, elektrické
obvody nebo součásti.
To by mohlo mít za následek smrtelné nebo vážné zranění z důvodu elek-
trického šoku.
●Když měníte couvací světlo na pravé straně, buďte opatrní, abyste se ne-
dotkli výfukového potrubí, dokud dostatečně nevychladne, protože dotyk
horkého výfukového potrubí může způsobit popálení.
■Abyste zabránili poškození nebo požáru
●Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
●Před nasazením žárovky si zjistěte její wattový výkon, abyste zabránili te-
pelnému poškození.
