2017 TOYOTA RAV4 Návod na použití (in Czech)

3774-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
VÝSTRAHA
■Před použitím systému LDA
Nespoléhejte se výhradně na systém LDA. Systém LDA neřídí automaticky
vozidlo ani nesnižuje stupeň pozornosti, která musí být věnována oblasti
před vozidlem. Řidič musí vždy převzít plnou odpovědnost za bezpečnost
jízdy tím, že věnuje pozornost okolním podmínkám a ovládá volant, aby
upravil směr jízdy vozidla. Řidič musí také dělat adekvátní přestávky, když
je unaven, např. při jízdách trvajících delší dobu.
Nedodržení příslušných činností při jízdě a nepozornost by mohly vést k ne-
hodě s následky smrtelných nebo vážných zranění.
■Abyste předešli nechtěné činnosti systému LDA
Když systém LDA nepoužíváte, použijte spínač LDA, abyste systém vypnuli.
■Situace nevhodné pro systém LDA
Nepoužívejte systém LDA v následujících situacích.
Systém nemusí fungovat správně, a to může vést k nehodě s následky smr-
telných nebo vážných zranění.
●Je použito rezervní kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huštění
pneumatik nízký.
●Kdy jsou použity pneumatiky odlišné konstrukce, výrobce, značky nebo
vzorku běhounu.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zábradlí, obrubníky, reflexní sloupky atd.).
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditelné z důvodu deště, sněžení, mlhy, pra-
chu atd.
●Během opravy silnice jsou na vozovce značky používané při opravách as-
faltu, značení bílými (žlutými) čárami atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pruhu
z důvodu stavebních prací.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, napada-
ného sněhu, námrazy atd.
●Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo
dálnicích.
●Vozidlo jede ve stavební zóně.
●Vozidlo táhne přívěs nebo jiné vozidlo.

3784-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
Pro zapnutí systému LDA stiskněte
spínač LDA.
Indikátor LDA se rozsvítí a na multi-
informačním displeji se zobrazí hlá-
šení.
Opětovným stisknutím spínače LDA
se systém LDA vypne.
Když je systém LDA zapnut nebo
vypnut, činnost systému LDA bude
při příštím nastartování hybridního
systému pokračovat ve stejném
stavu.
VÝSTRAHA
■ Jak předejít poruchám systému LDA a chybným činnostem
● Neupravujte světlomety nebo nelepte nálepky atd. na povrch světel.
● Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyot a, nebo
kterýkoliv spolehlivý servis.
● Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte také
chránič mřížky (ochranné rámy atd.)
● Pokud čelního sklo vyžaduje opravy, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý se rvis.
Zapnutí systému LDA

3794-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Indikátor LDA
Stav rozsvícení indikátoru infor-
muje řidiče o provozním stavu
systému.
Svítí bíle:
Systém LDA je v činnosti
Svítí zeleně:
Asistence volantu funkce ovládání
řízení je v činnosti.
Bliká oranžově:
Funkce varování před opuštěním
jízdního pruhu je v činnosti.
Zobrazení činnosti p odpory ovládání volantu
Signalizuje, že asistence volantu funkce ovládání řízení je v č innosti.
Zobrazení funkce varování p řed opuštěním jízdního pruhu
Zobrazí se, když je multiinformační displej přepnut na obrazovk u in-
formací o asistenčních jízdních systémech.
Indikace na multiinformačním displeji
1
2
3
Vnitřek zobrazených bílých čar
je bílý
Vnitřek zobrazených bílých čar
je černý
Signalizuje, že systém rozpoznává
bílé (žluté) čáry. Když vozidlo vy-
bočuje ze svého jízdního pruhu,
bílá čára zobrazená na straně, kde
vozidlo vybočuje, bude blikat oran-
žově.
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry
nebo je dočasně zrušen.

3804-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
■Podmínky činnosti jednotlivých funkcí
●Funkce varování před opuštěním jízdního pruhu
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek.
• LDA je zapnuto.
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Systém rozpoznává bílé (žluté) čáry.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána páčka směrových světel.
• Vozidlo jede po rovné silnici nebo v mírné zatáčce s poloměrem větším
než přibližně 150 m.
• Nejsou detekovány žádné poruchy systému. (S. 382)
●Funkce ovládání řízení
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek, kromě provozních podmínek funkce varování před opuštěním jízd-
ního pruhu.
• Nastavení pro "Steering Assist" (Asistent řízení) v na multiinfor-
mačním displeji je nastaveno na "On" (Zapnuto). (S. 658)
• Vozidlo nezrychluje nebo nezpomaluje o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PCS nejsou v činnosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha při nedržení volantu. (S. 381)
●Upozornění na kličkování vozidla
Tato funkce funguje tehdy, když jsou splněny všechny z následujících pod-
mínek.
• Nastavení pro "Sway Warning" (Upozornění na kličkování) v na
multiinformačním displeji je nastaveno na "On" (Zapnuto). (S. 658)
• Rychlost vozidla je přibližně 50 km/h nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy systému. (S. 382)
■Dočasné zrušení funkcí
Když nejsou nadále splněny provozní podmínky, funkce může být dočasně
zrušena. Když jsou však opět provozní podmínky splněny, činnost funkce se
automaticky obnoví. (S. 380)
■Funkce ovládání řízení
V závislosti na rychlosti vozidla, situaci při opouštění jízdního pruhu, stavu vo-
zovky atd., nemusí řidič pocítit činnost funkce, nebo funkce nemusí fungovat.
■Funkce varování před opuštěním jízdního pruhu
Výstražný bzučák může být obtížné slyšet z důvodu venkovního hluku, pře-
hrávání audiosystému atd.

3814-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)■Výstraha při nedržení volantu
Pro Izrael: Když systém vyhodnotí, že řidič sejmul ruce z volantu, když je
v činnosti funkce ovládání řízení, na multiinformačním displeji se zobrazí vý-
stražné hlášení.
Pokud má řidič nadále ruce mimo volant, zazní bzučák, zobrazí se výstražné
hlášení. Tato výstraha funguje stejným způsobem také tehdy, když řidič sou-
visle ovládá volant pouze zlehka. V závislosti na stavu vozovky se však funk-
ce nemusí zrušit.
Kromě Izraele: Když systém vyhodnotí, že řidič sejmul ruce z volantu, když je
v činnosti funkce ovládání řízení, na multiinformačním displeji se zobrazí vý-
stražné hlášení.
Pokud má řidič nadále ruce mimo volant, zobrazí se výstražné hlášení a funk-
ce je dočasně zrušena. Tato výstraha funguje stejným způsobem také tehdy,
když řidič souvisle ovládá volant pouze zlehka. V závislosti na stavu vozovky
se však funkce nemusí zrušit.
■Bílé (žluté) čáry jsou pouze na jedné straně silnice
Systém LDA nebude fungovat pro stranu, na které nemohly být rozpoznány
bílé (žluté) čáry.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích nemusí kamerový senzor detekovat bílé (žluté) čáry
a různé funkce nemusí fungovat normálně.
●Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé (žluté)
čáry.
●Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýtnou bránou
nebo kontrolním stanovištěm atd.
●Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních pruhů
nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z důvodu deště, louží atd.
●Čáry jízdních pruhů jsou žluté (které mohou být obtížněji rozpoznatelné než
čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes obrubník atd.
●Vozidlo jede po světlém povrchu, například po betonu.
●Vozidlo jede po povrchu, který je světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblasti, kde se rychle mění jas, např. vjezdy nebo výjezdy tu-
nelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd., svítí do kamery.
●Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se naklání doleva, doprava, nebo po klikaté sil-
nici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.

3824-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)●Vozidlo projíždí prudkou zatáčkou.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavazadel nebo
nesprávného nahuštění pneumatik.
●Vzdálenost od vozidla před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů o velkou hodnotu z důvodu stavu vozov-
ky během jízdy (špatné silnice nebo spáry na vozovce).
●Skla světlometů jsou zašpiněná a propouštějí méně světla v noci, nebo je
vychýlena osa paprsků.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Jsou použity zimní pneumatiky atd.
■Výstražná hlášení
Výstražná hlášení se používají k signalizaci poruchy systému nebo jako infor-
mace pro řidiče, že je potřeba dávat při jízdě pozor. (S. 579)
■Přizpůsobení
Můžete změnit následující nastavení.
Jak změnit nastavení - viz S. 657.
FunkceNastavení podrobností
Funkce varování
před opuštěním jízdního pruhuSeřízení citlivosti varování
Funkce ovládání řízeníZapnutí a vypnutí asistence volantu
Funkce upozornění
na kličkování vozidlaZapnutí a vypnutí funkce
Seřízení citlivosti varování

383
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

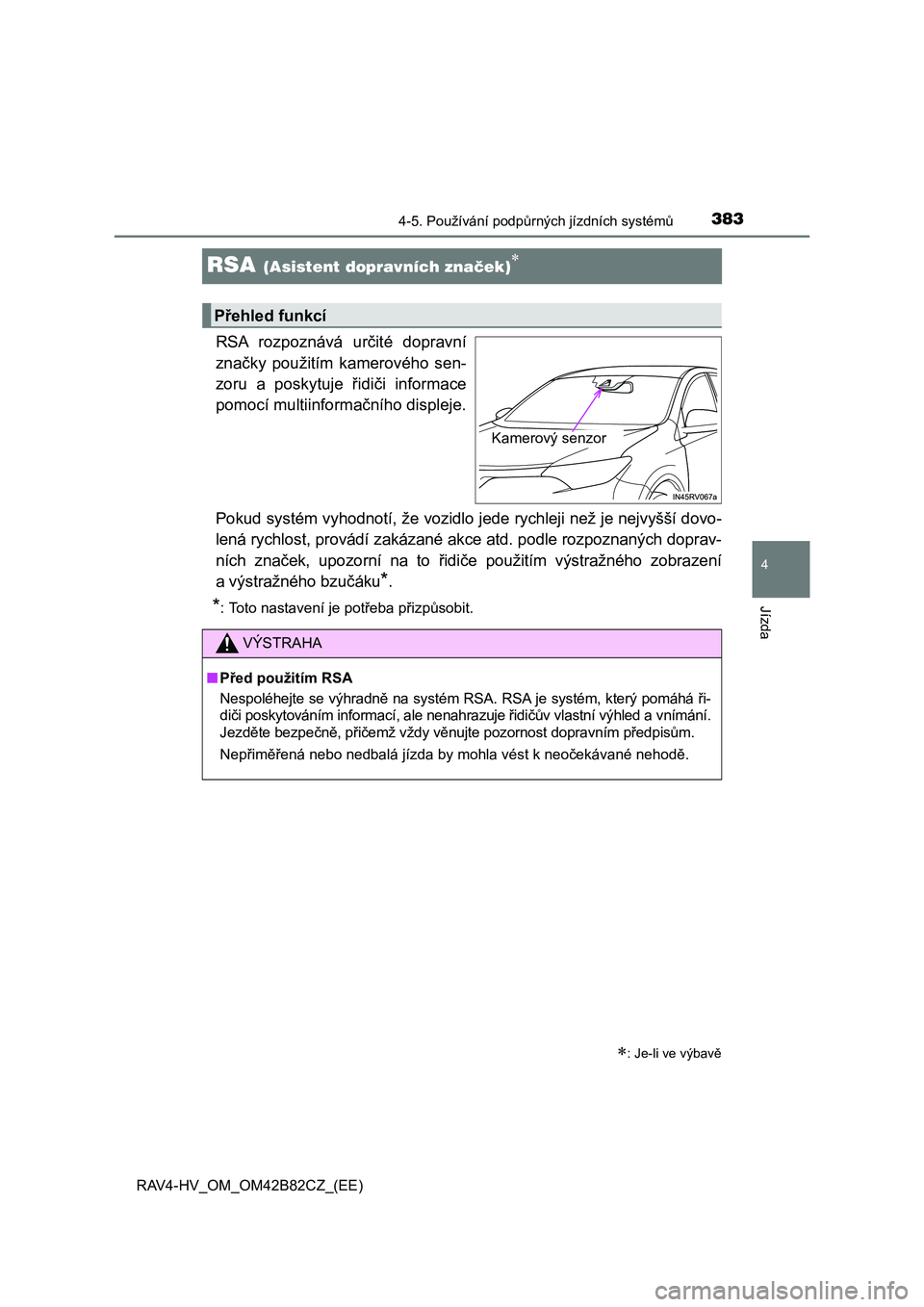

RSA (Asistent dopravních značek)
RSA rozpoznává určité dopravní
značky použitím kamerového sen-
zoru a poskytuje řidiči informace
pomocí multiinformačního displeje.
Pokud systém vyhodnotí, že vozidlo jede rychleji než je nejvyšší dovo-
lená rychlost, provádí zakázané akce atd. podle rozpoznaných doprav-
ních značek, upozorní na to řidiče použitím výstražného zobrazení
a výstražného bzučáku
*.
*: Toto nastavení je potřeba přizpůsobit.
: Je-li ve výbavě
Přehled funkcí
Kamerový senzor
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém RSA. RSA je systém, který pomáhá ři-
diči poskytováním informací, ale nenahrazuje řidičův vlastní výhled a vnímání.
Jezděte bezpečně, přičemž vždy věnujte pozornost dopravním předpisům.
Nepřiměřená nebo nedbalá jízda by mohla vést k neočekávané nehodě.

3844-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
Poté, co kamerový senzor rozpozná značku, tato značka se zobrazí
na multiinformačním displeji, když vozidlo značku mine.
● Když jsou zvoleny informace
o asistenčních jízdních systé-
mech, mohou se zobrazit maxi-
málně 3 značky. ( S. 124)
● Když jsou zvoleny jiné informa-
ce než informace o asistenč-
ních jízdních systémech, může
být zobrazena značka nejvyšší
dovolené rychlosti nebo všech-
ny zrušené značky. ( S. 124)
Značka zákazu předjíždění a znač-
ka nejvyšší dovolené rychlosti
s doplňkovým značením se ne-
zobrazí. Pokud jsou však rozpo-
znány jiné značky než nejvyšší
dovolená rychlost, jsou uvedeny
pod aktuální značkou omezení
rychlosti.
Indikace na multiinformačním displeji
