2017 TOYOTA RAV4 Návod na použití (in Czech)

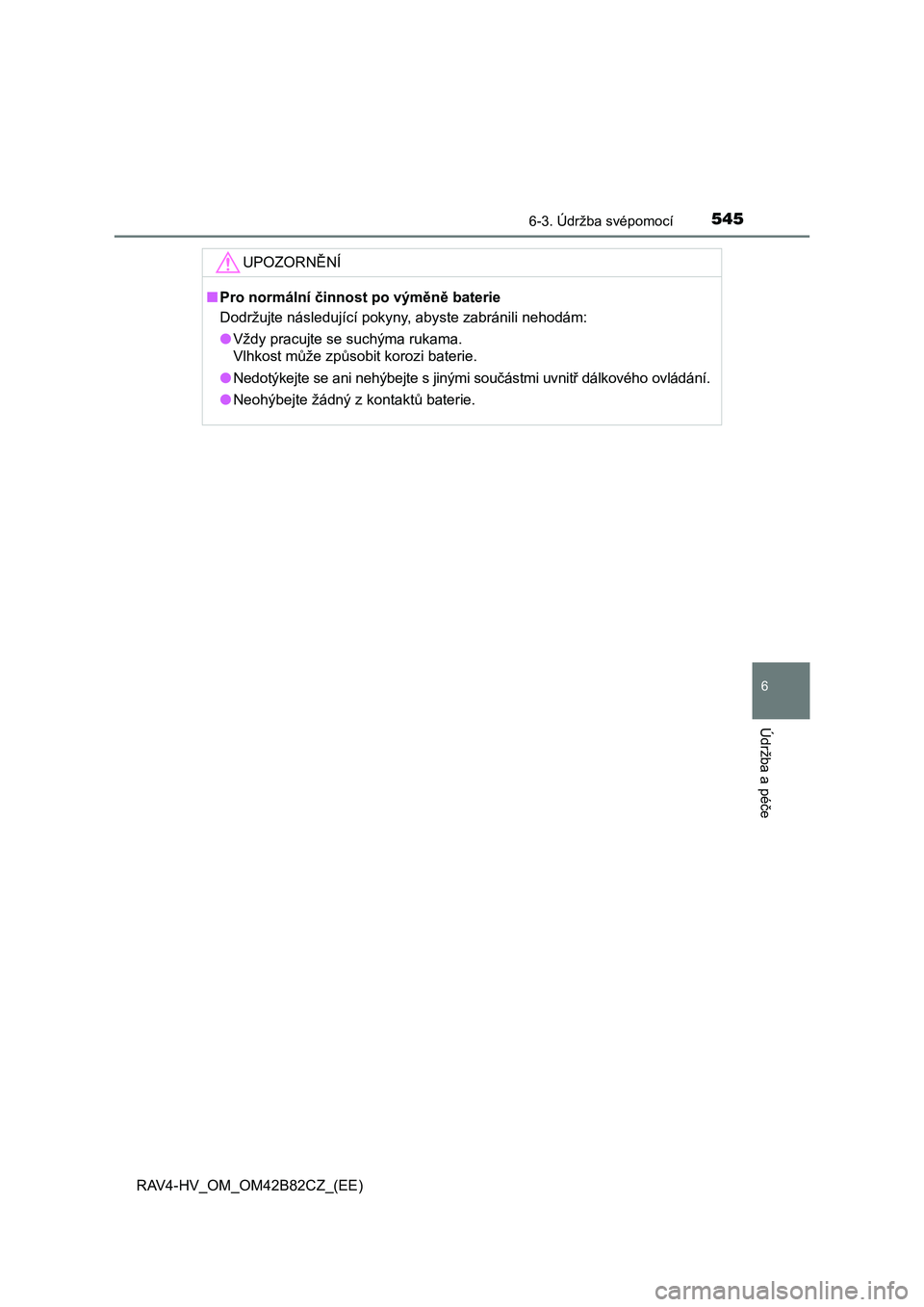

5456-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

5466-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Kontrola a výměna pojistek
Vypněte spínač POWER.
Otevřete kryt pojistkové skříňky nebo přístrojový panel.
Pod přístrojovým panelem (vozidla s levostranným řízením)
Sejměte kryt.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
Motorový prostor typu AMotorový prostor typu B
Zatlačte výstupky dovnitř a kryt
zdvihněte.Zatlačte výstupky dovnitř a kryt
zdvihněte.

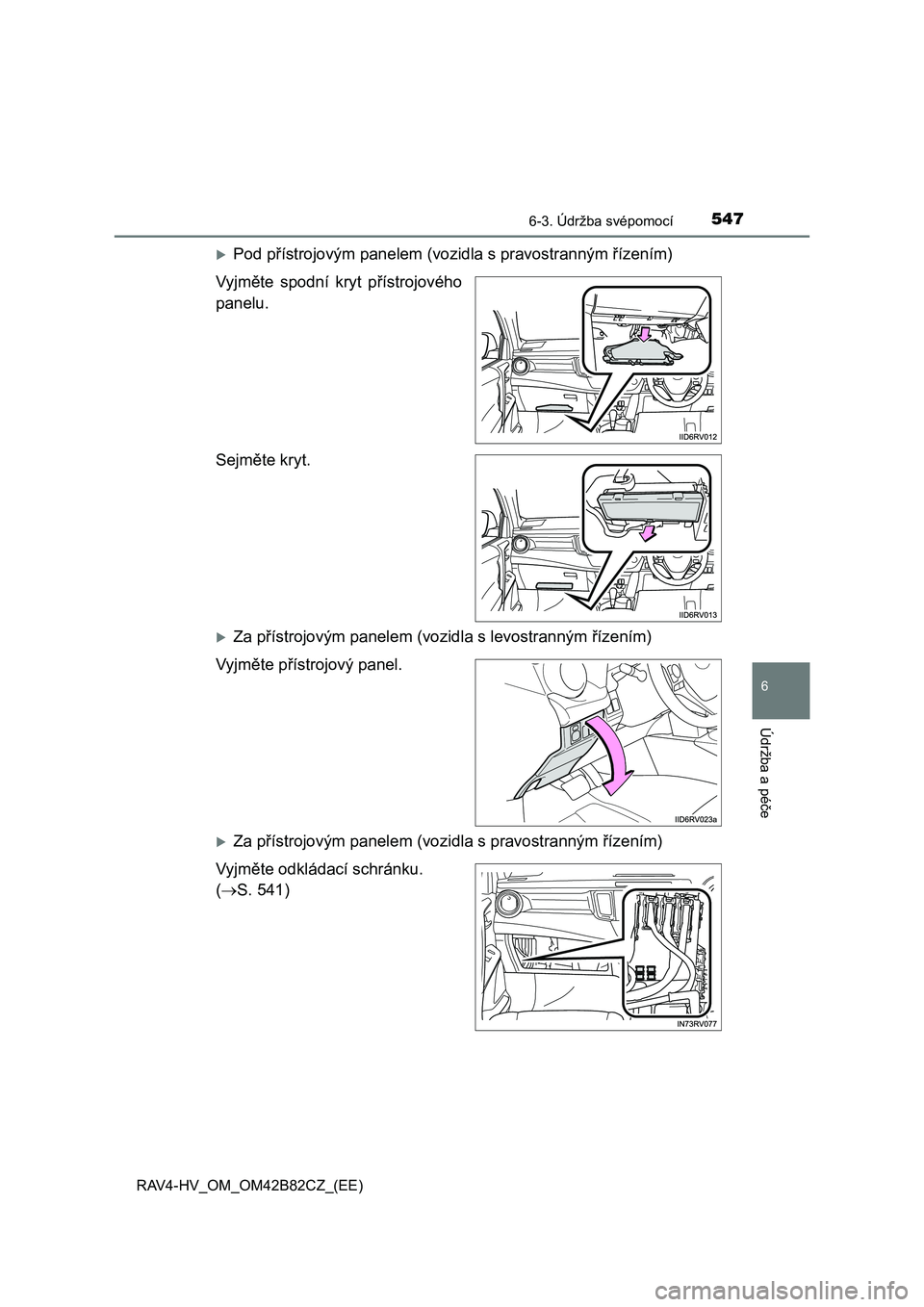

5476-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
Pod přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte spodní kryt přístrojového
panelu.
Sejměte kryt.
Za přístrojovým panelem (vozidla s levostranným řízením)
Vyjměte přístrojový panel.
Za přístrojovým panelem (vozidla s pravostranným řízením)
Vyjměte odkládací schránku.
(S. 541)

5486-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A a B:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Typ C a D:
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
3
4
1
2
Ty p ATy p B
Ty p CTy p D

5496-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 550)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením celý
kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsanou,
nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
■Pojistková skříňka v blízkosti řídicí jednotky pohonu
Nikdy neprovádějte kontrolu nebo výměnu pojistek, protože v blízkosti pojist-
kové skříňky jsou vysokonapěťové součásti a vedení.
To by mohlo způsobit elektrický šok, mající za následek smrtelné nebo váž-
né zranění.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

5506-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 654)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední mlhová světla
(jsou-li ve výbavě)
Světlomet
(halogenové světlomety)Přední směrová světla1
2
3

5516-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
6
Údržba a péče
■Vzadu
■Světlomety (halogenové světlomety)
Otočte paticí žárovky doleva.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Zadní směrové světlo
Couvací světloOsvětlení registrační značky
Výměna žárovek
1
2
3
1
2

5526-3. Údržba svépomocí
RAV4-HV_OM_OM42B82CZ_(EE)
Vyměňte žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Nasaďte patici žárovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
3
4
5
