6017-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně za-
brzděte parkovací brzdu a řadicí páku přesuňte do P. Pokud je to nezbyt-
né, podložte kolo, které je diagonálně naproti kolu, které budete měnit.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není. Po-
kud jsou v blízkosti osoby, před spuštěním je ústně varujte.

6027-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
Vozidla s plnohodnotným rezerv-
ním kolem: Otočte knoflíkem
obou příchytek na zadní podla-
hové desce, abyste je odemkli.
Vyjměte zadní podlahovou desku.
Vyjměte zvedák.
Odepněte háček a vyjměte zve-
dák.
Když ukládáte zvedák, zašroubujte
zvedák zpět až na doraz, upevněte
ho pomocí gumové pásky a pak ho
uložte.
Vyjmutí zvedáku
1
2
3

6037-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže
Povolte středový držák, který za-
jišťuje rezervní kolo.
Zaklínujte kola.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem

6047-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

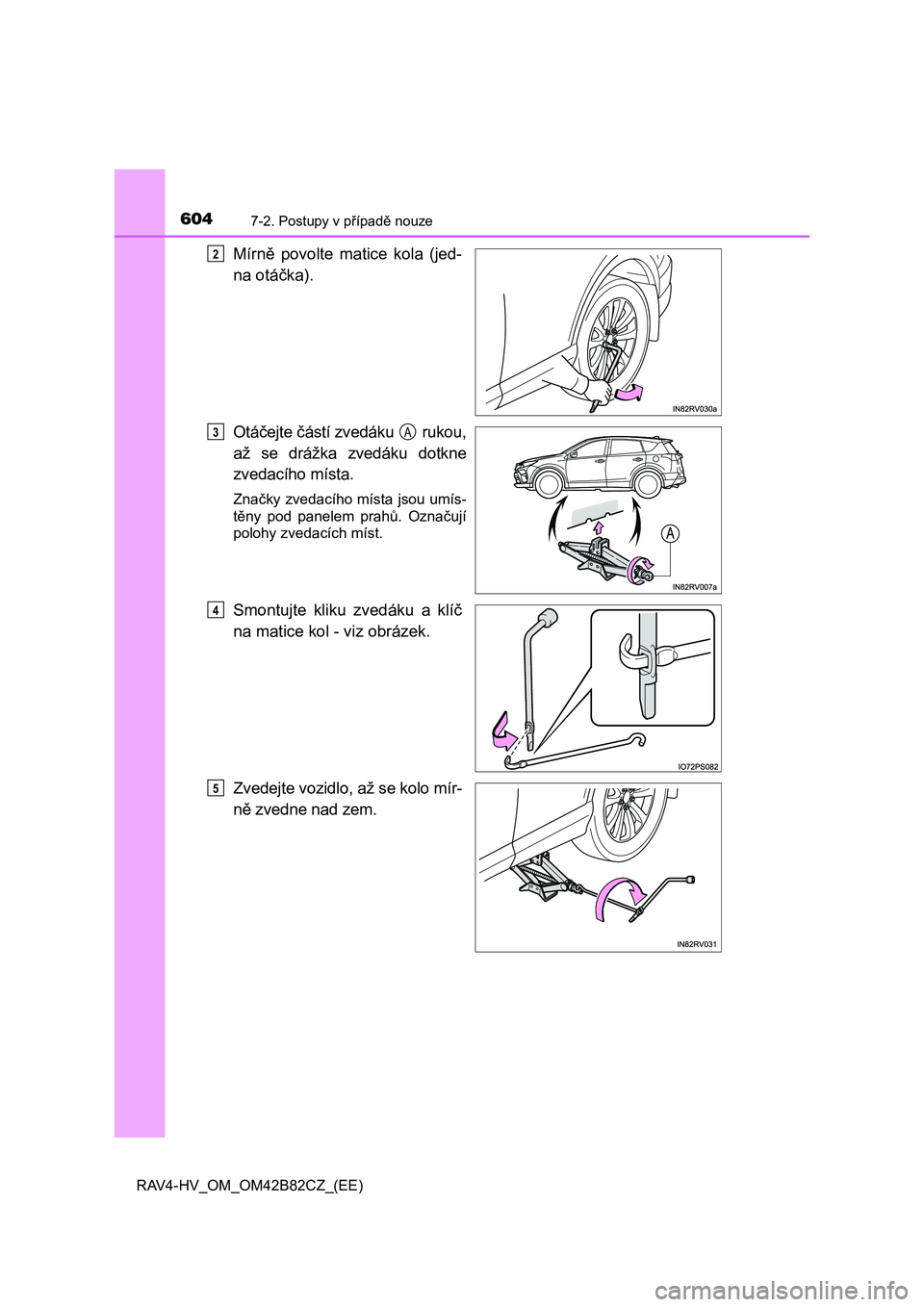

Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku rukou,
až se drážka zvedáku dotkne
zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
2
3A
4
5

6057-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
6
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 539)
●Pro vozidla s elektricky ovládanými zadními dveřmi: V případech, jako je
výměna pneumatik, se ujistěte, že jste vypnuli systém elektricky ovláda-
ných zadních dveří (S. 194). Jinak se může stát, že se zadní dveře
začnou neočekávaně pohybovat, když se nechtěně dotknete spínače
elektricky ovládaných zadních dveří, což může způsobit přivření ruky nebo
prstů a jejich zranění.

6067-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte matice
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Spusťte vozidlo na zem.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku
kola
Límec
Disk kola
P

6077-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte kolo s defektem, zvedák a všechno nářadí.
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 653)
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozidla.
Nasaďte sněhové řetězy na přední kola.
■Řemínek pro uchycení zvedáku
4
Po odpojení háčku na řemínku pro uchy-
cení zvedáku ze zajišťovacího otvoru
přetočte řemínek a připojte háček do za-
jišťovacího otvoru .
5
1
2
3
1
2

6087-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
■ Certifikace pro zvedák
