2017 TOYOTA RAV4 Návod na použití (in Czech)

6498-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla

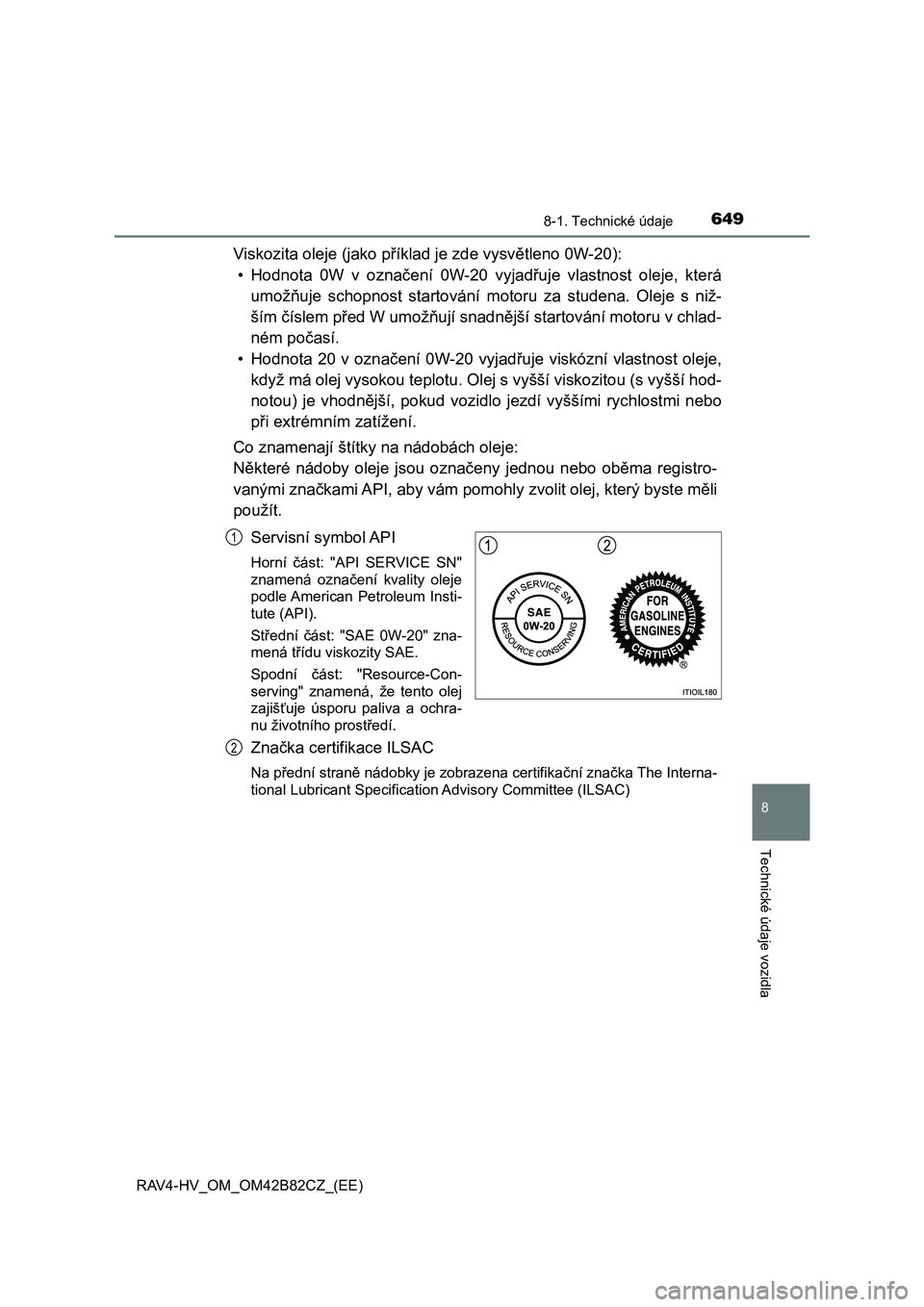

Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje schopnost startování motoru za studena. Oleje s niž-
ším číslem před W umožňují snadnější startování motoru v chlad-
ném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)
1
2

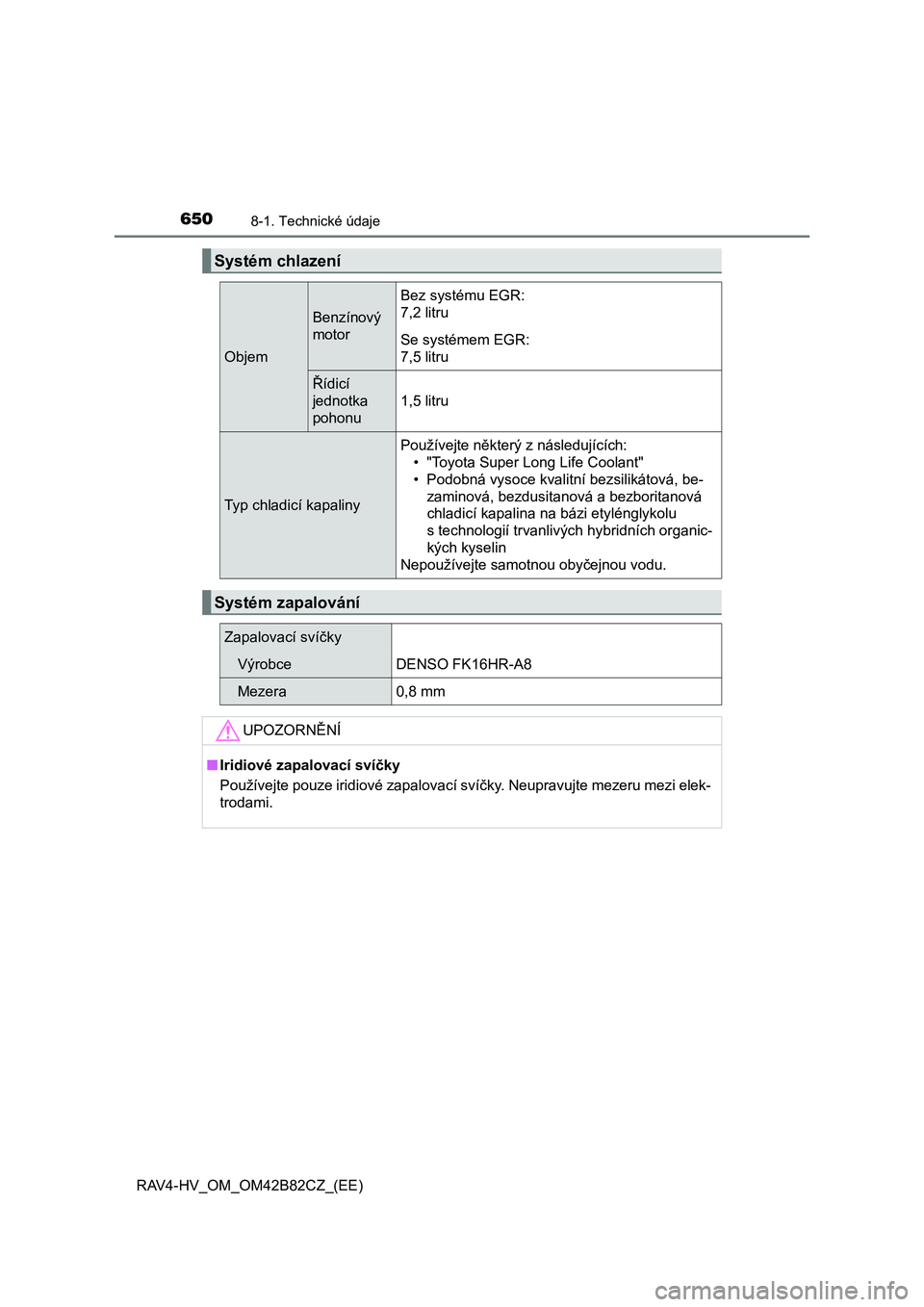

6508-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
Systém chlazení
Objem
Benzínový
motor
Bez systému EGR:
7,2 litru
Se systémem EGR:
7,5 litru
Řídicí
jednotka
pohonu
1,5 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování
Zapalovací svíčky
VýrobceDENSO FK16HR-A8
Mezera0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

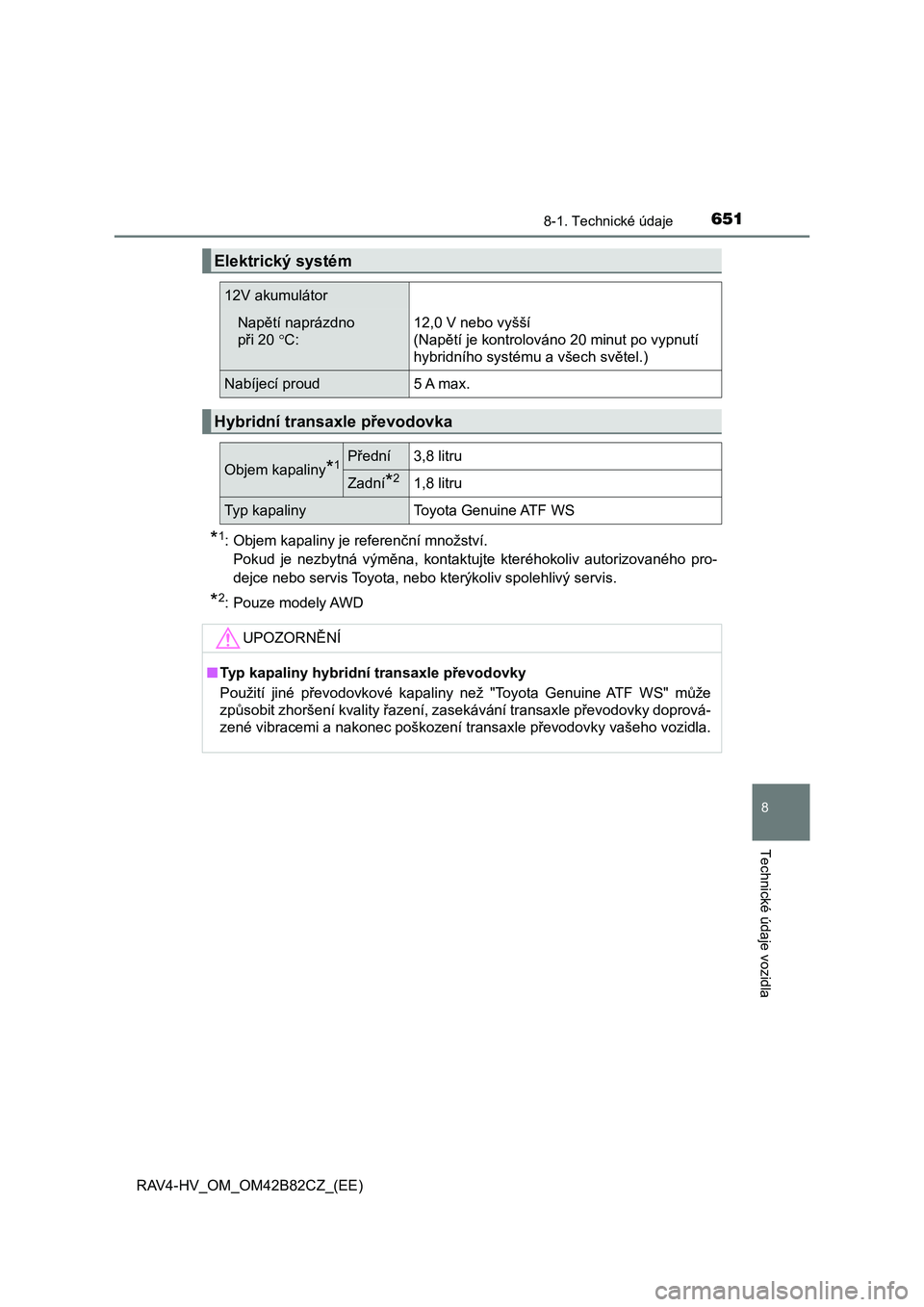

6518-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
*1: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Pouze modely AWD
Elektrický systém
12V akumulátor
Napětí naprázdno
při 20 C:12,0 V nebo vyšší
(Napětí je kontrolováno 20 minut po vypnutí
hybridního systému a všech světel.)
Nabíjecí proud5 A max.
Hybridní transaxle převodovka
Objem kapaliny*1Přední3,8 litru
Zadní*21,8 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní transaxle převodovky
Použití jiné převodovkové kapaliny než "Toyota Genuine ATF WS" může
způsobit zhoršení kvality řazení, zasekávání transaxle převodovky doprová-
zené vibracemi a nakonec poškození transaxle převodovky vašeho vozidla.

6528-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
*1: Minimální mezera pedálu při sešlápnutí silou 490 N, když je hybridní sys-
tém v činnosti.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
Brzdy
Mezera pedálu*1
Vozidla s levo-
stranným říze-
ním
105 mm Min.
Vozidla s pra-
vostranným ří-
zením
100 mm Min.
Volný chod pedálu1 - 6 mm
Zdvih páky parkovací brzdy*27 - 10 cvaknutí
Typ kapaliny
SAE J1703 nebo FMVSS No. 116
DOT 3 nebo SAE J1704 nebo FMVSS
No. 116 DOT 4
Řízení
VůleMéně než 30 mm

6538-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
Typ A a B
*: Tlak huštění pneumatik se liší v závislosti na zemi, zkontrolujte informační
štítek zatížení pneumatik, abyste ověřili, jaký tlak huštění pneumatik je do-
poručen pro vaše vozidlo. (S. 536)
Ty p C
Ty p D
Pneumatiky a kola
Rozměr pneumatik225/65R17 102H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Ty p A*:
Přední: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Zadní: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Ty p B
*:
Přední: 240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Zadní: 240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Rozměr kol17  7 J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik225/60R18 100H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední: 210 kPa (2,1 kgf/cm2 nebo bar; 30 psi)
Zadní: 210 kPa (2,1 kgf/cm2 nebo bar; 30 psi)
Rozměr kol18  7 1/2J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik235/55R18 100H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Zadní: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol18  7 1/2J
Utahovací moment matic
kol103 N•m

6548-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatikT165/80D17 104M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4T
Utahovací moment matic
kol103 N•m
Žárovky
ŽárovkyWTy p
Exteriér
Světlomety (halogenové světlomety)55A
Přední mlhová světla*19B
Přední směrová světla21C
Zadní směrová světla21C
Couvací světla16D
Osvětlení registrační značky5D
Interiér
Kosmetické lampičky8D
Vnitřní lampičky (vpředu)/
osobní lampičky5D
Vnitřní lampička (vzadu)8E
Osvětlení zavazadlového prostoru5D
A: Halogenové žárovky HIR2
B: Halogenové žárovky H16
C: Bezpaticové žárovky (oranžové)D: Bezpaticové žárovky (čiré)
E: Sufitové žárovky (čiré)
*: Je-li ve výbavě

6558-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
Informace o palivu
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použití směsi etanolu a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má výše
uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
●Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.
Když uvidíte tyto typy palivových štítků u čerpací stanice, pou-
žijte pouze palivo s jedním z následujících štítků.

Oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín odpoví-
dající Evropské normě EN228.
Pro optimální výkon motoru zvolte bezolovnatý benzín s okta-
novým číslem 91 nebo vyšším.
Mimo oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s okta-
novým číslem 91 nebo vyšším.

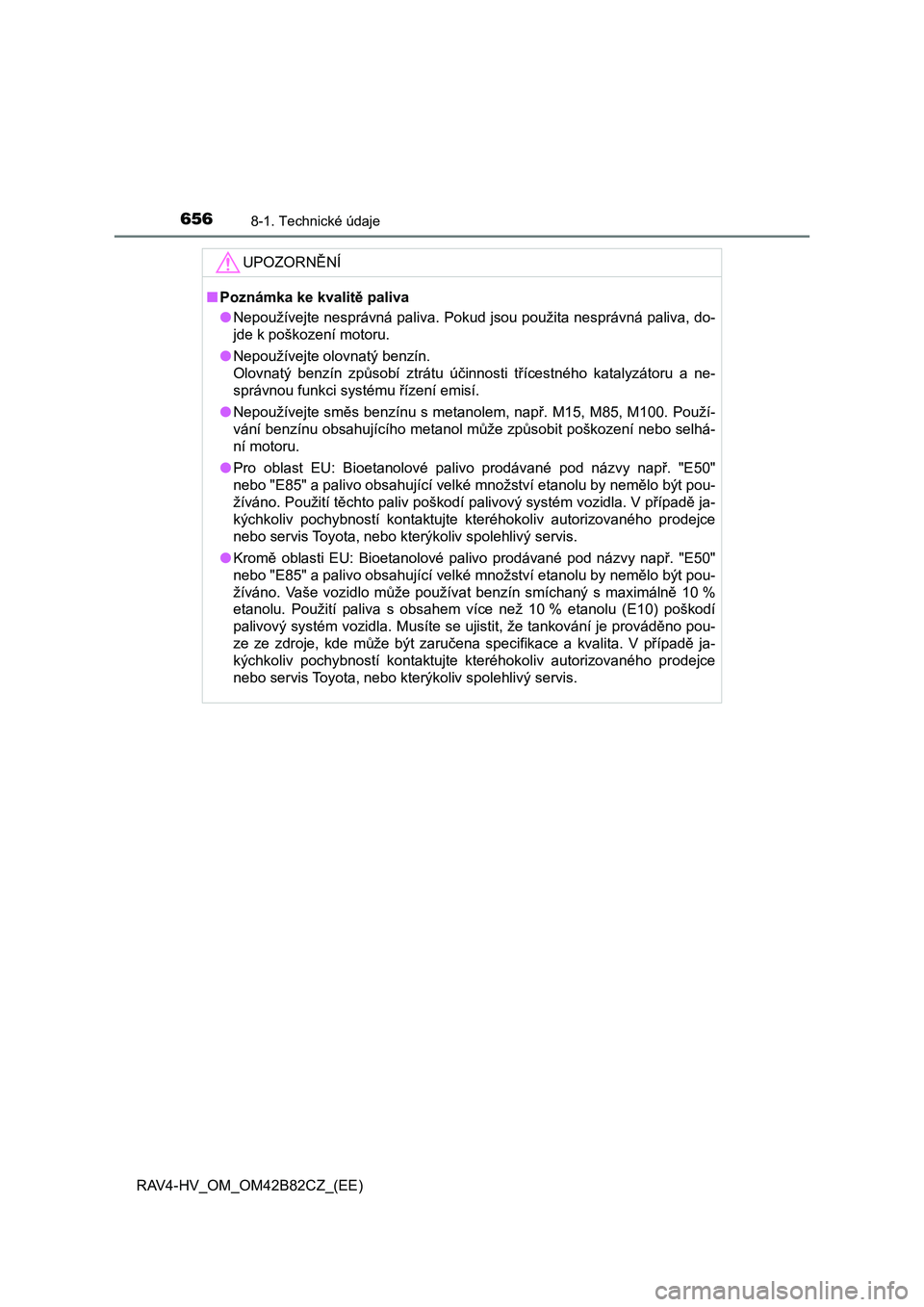

6568-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, do-
jde k poškození motoru.
●Nepoužívejte olovnatý benzín.
Olovnatý benzín způsobí ztrátu účinnosti třícestného katalyzátoru a ne-
správnou funkci systému řízení emisí.
●Nepoužívejte směs benzínu s metanolem, např. M15, M85, M100. Použí-
vání benzínu obsahujícího metanol může způsobit poškození nebo selhá-
ní motoru.
●Pro oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Použití těchto paliv poškodí palivový systém vozidla. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Kromě oblasti EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno pou-
ze ze zdroje, kde může být zaručena specifikace a kvalita. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
