2017 TOYOTA PRIUS V Manuel du propriétaire (in French)

PRIUS v_OM_OM47B23D_(D)
4877-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photogra-
phiques.
● Ne remplacez la pile que par une pile identique ou équivalente recomman-
dée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système Smart key et la télécommande ne fonctionneront pas correcte-
ment.
● La portée opérationnelle sera réduite.
AVERTISSEMENT
■ Pile et pièces connexes retirées
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait. Tenir à l’écart des enfants. Négliger cette précaution pourrait
occasionner des blessures graves, voire mortelles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident :
●Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait fair e rouiller la pile.
● Ne touchez ni ne déplacez aucun autre composant à l’intérieur de la télé-
commande.
● Ne pliez pas les bornes de la pile.

488
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
Si certains composants électriques ne fonctionnent pas, il se
peut qu’un fusible ait grillé. Si cela se produit, vérifiez et rempla-
cez les fusibles en question.
1
2
XCompartiment moteurXTableau de bord côté gauche
Poussez la languette et soule-
vez le couvercle.
Lors de la fermeture, accrochez
d’abord le couvercle aux deux
languettes arrière.
Retirez le couvercle.
3

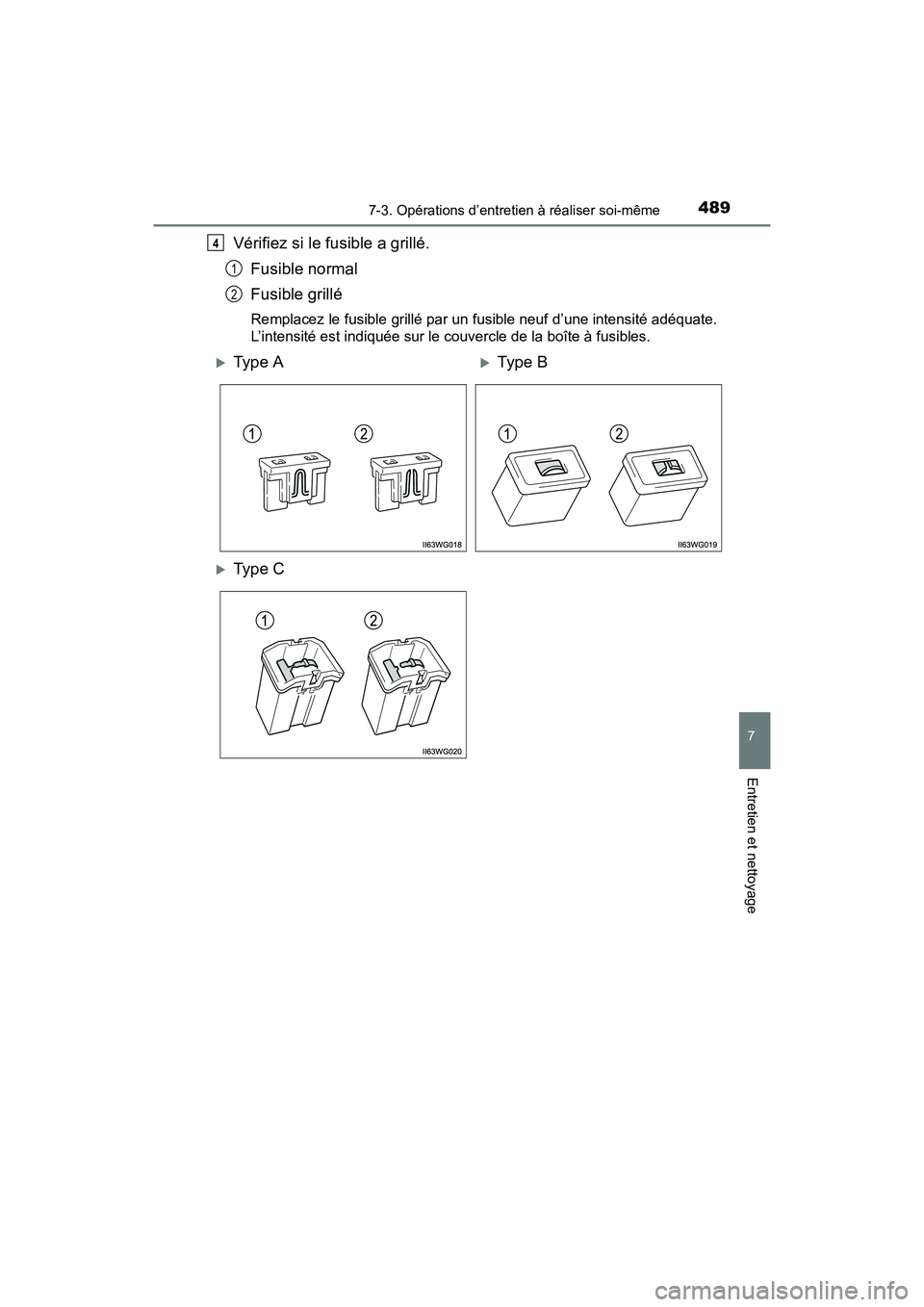

PRIUS v_OM_OM47B23D_(D)
4897-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Vérifiez si le fusible a grillé.Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’une intensité adéquate.
L’intensité est indiquée sur le couvercle de la boîte à fusibles.
4
1
2
XType AXTy pe B
XType C

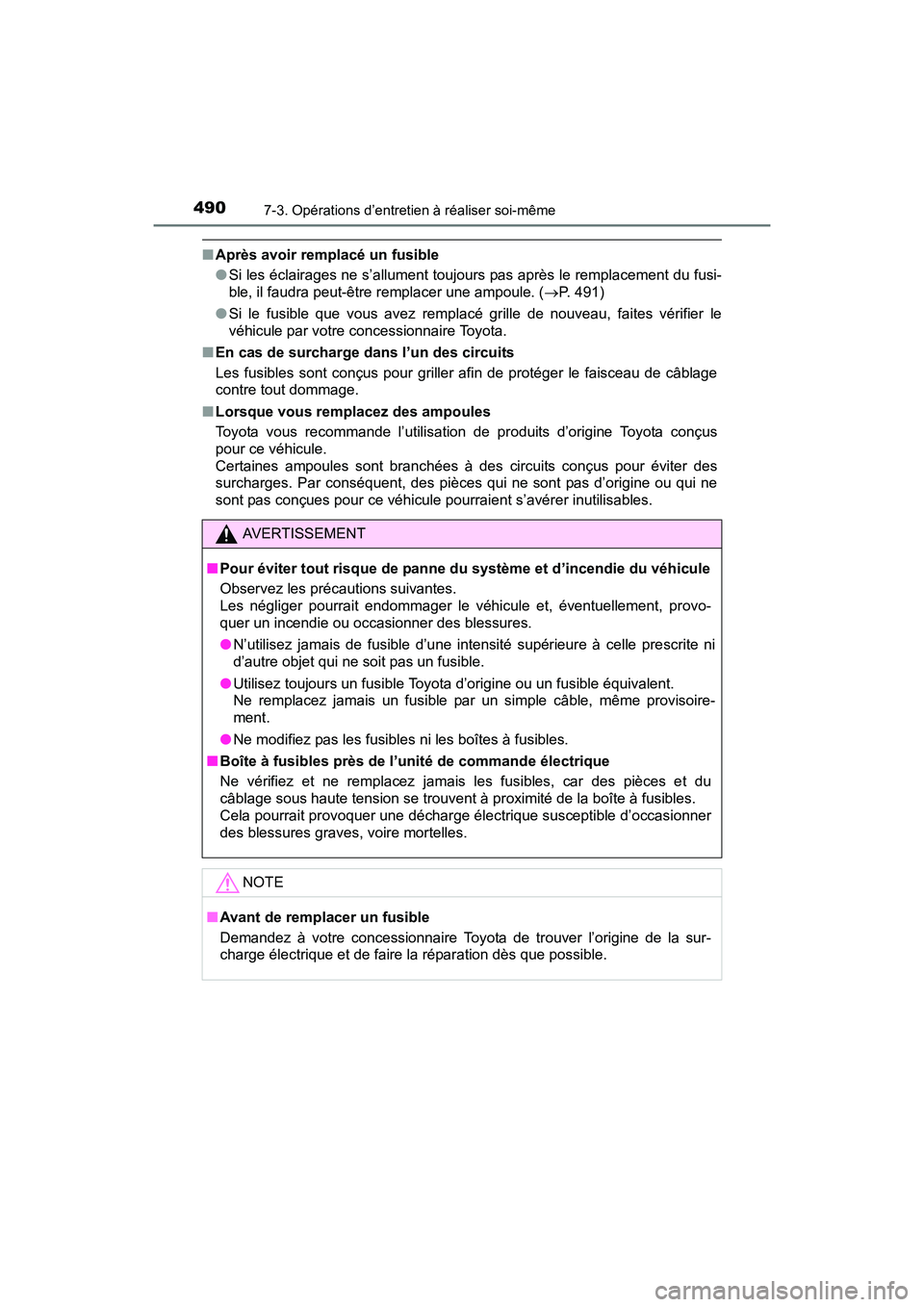

490
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusi-
ble, il faudra peut-être remplacer une ampoule. ( →P. 491)
● Si le fusible que vous avez remplacé grille de nouveau, faites vérifier le
véhicule par votre concessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande l’utilisation de produits d’origine Toyota conçus
pour ce véhicule.
Certaines ampoules sont branchées à des circuits conçus pour éviter des
surcharges. Par conséquent, des pièces qui ne sont pas d’origine ou qui ne
sont pas conçues pour ce véhicule pourraient s’avérer inutilisables.
AVERTISSEMENT
■ Pour éviter tout risque de panne du système et d’incendie du véhicule
Observez les précautions suivantes.
Les négliger pourrait endommager le véhicule et, éventuellement, provo-
quer un incendie ou occasionner des blessures.
●N’utilisez jamais de fusible d’une intensité supérieure à celle prescrite ni
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible par un simple câble, même provisoire-
ment.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
■ Boîte à fusibles près de l’unité de commande électrique
Ne vérifiez et ne remplacez jamais les fusibles, car des pièces et du
câblage sous haute tension se trouvent à proximité de la boîte à fusibles.
Cela pourrait provoquer une décharge électrique susceptible d’occasionner
des blessures graves, voire mortelles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la sur-
charge électrique et de faire la réparation dès que possible.

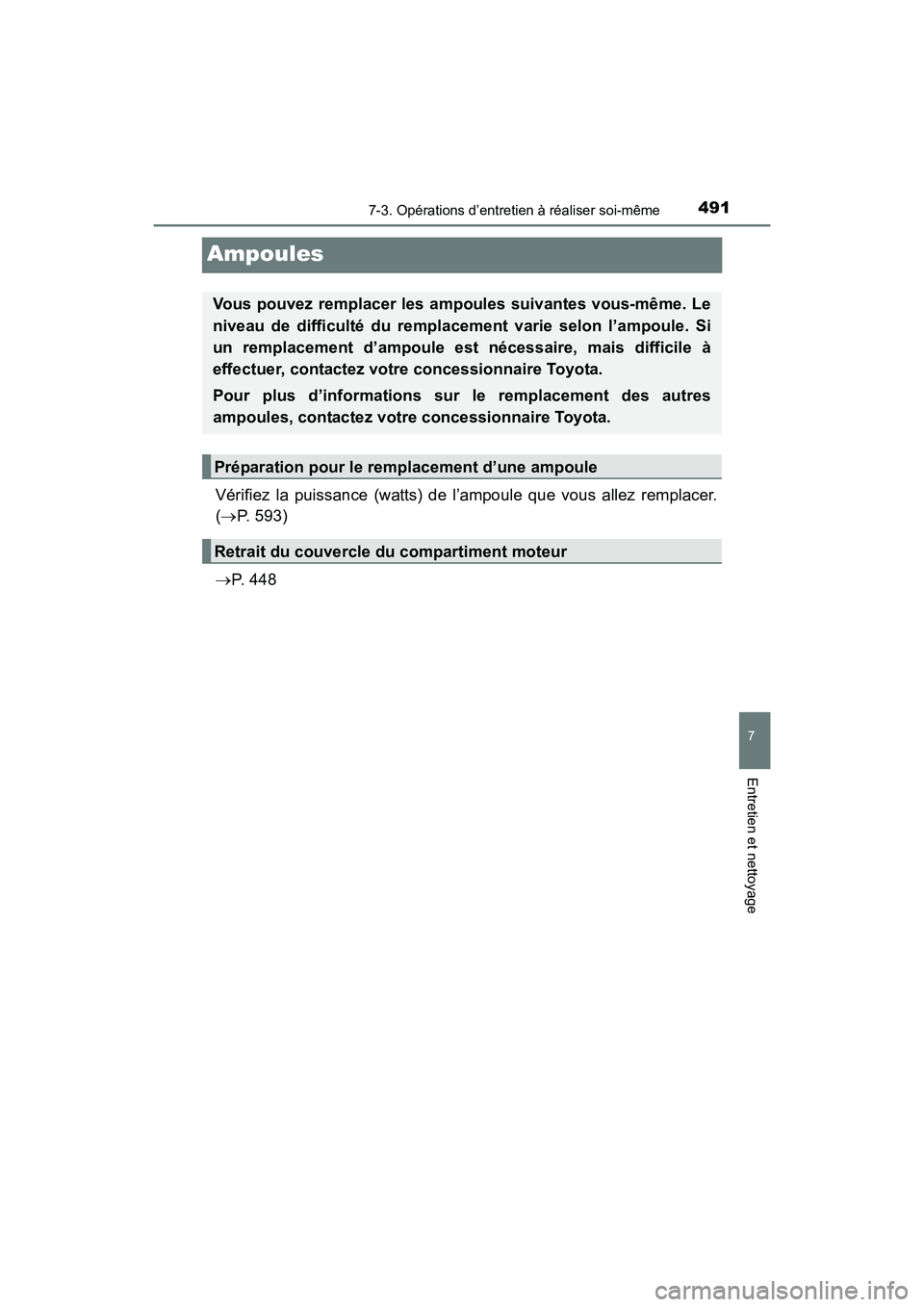

491
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Ampoules
Vérifiez la puissance (watts) de l’ampoule que vous allez remplacer.
(→P. 593)
→ P. 4 4 8
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du remplacement varie selon l’ampoule. Si
un remplacement d’ampoule est nécessaire, mais difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour plus d’informations sur le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
Préparation pour le remplacement d’une ampoule
Retrait du couvercle du compartiment moteur

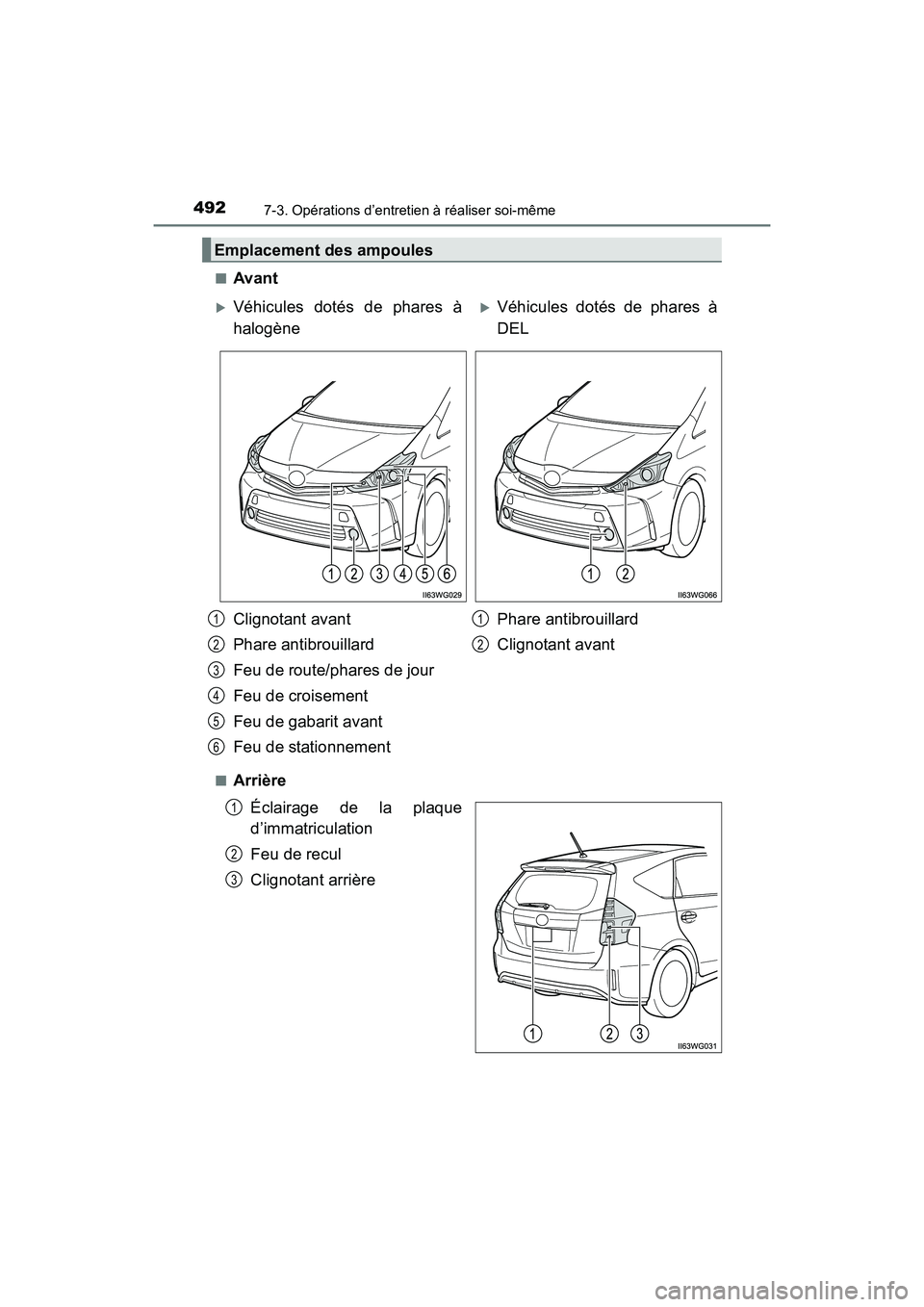

492
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
■Avant
■ArrièreÉclairage de la plaque
d’immatriculation
Feu de recul
Clignotant arrière
Emplacement des ampoules
XVéhicules dotés de phares à
halogèneXVéhicules dotés de phares à
DEL
Clignotant avant
Phare antibrouillard
Feu de route/phares de jour
Feu de croisement
Feu de gabarit avant
Feu de stationnement Phare antibrouillard
Clignotant avant
1
2
3
4
5
6
1
2
1
2
3

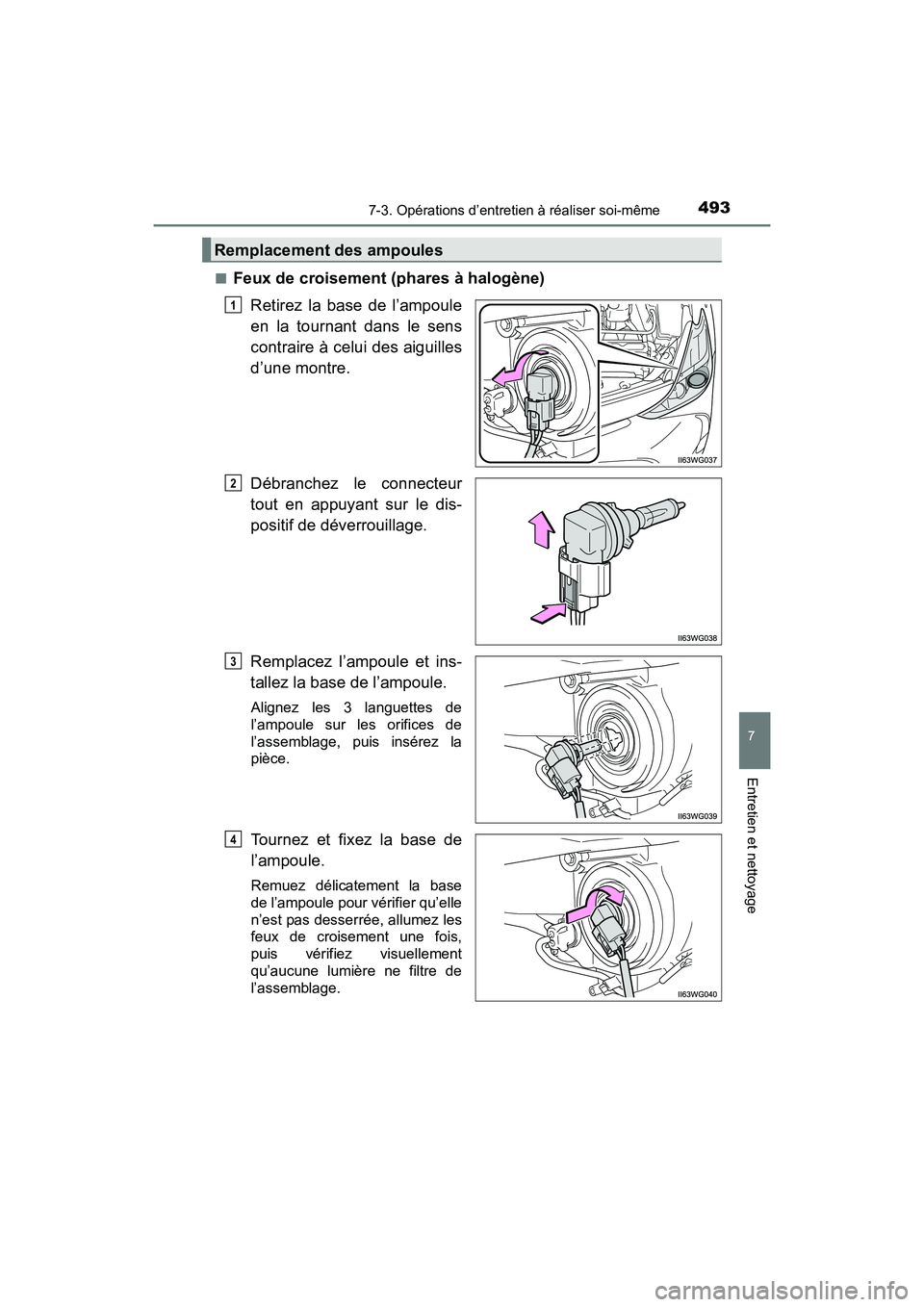

PRIUS v_OM_OM47B23D_(D)
4937-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Feux de croisement (phares à halogène)Retirez la base de l’ampoule
en la tournant dans le sens
contraire à celui des aiguilles
d’une montre.
Débranchez le connecteur
tout en appuyant sur le dis-
positif de déverrouillage.
Remplacez l’ampoule et ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base
de l’ampoule pour vérifier qu’elle
n’est pas desserrée, allumez les
feux de croisement une fois,
puis vérifiez visuellement
qu’aucune lumière ne filtre de
l’assemblage.
Remplacement des ampoules
1
2
3
4

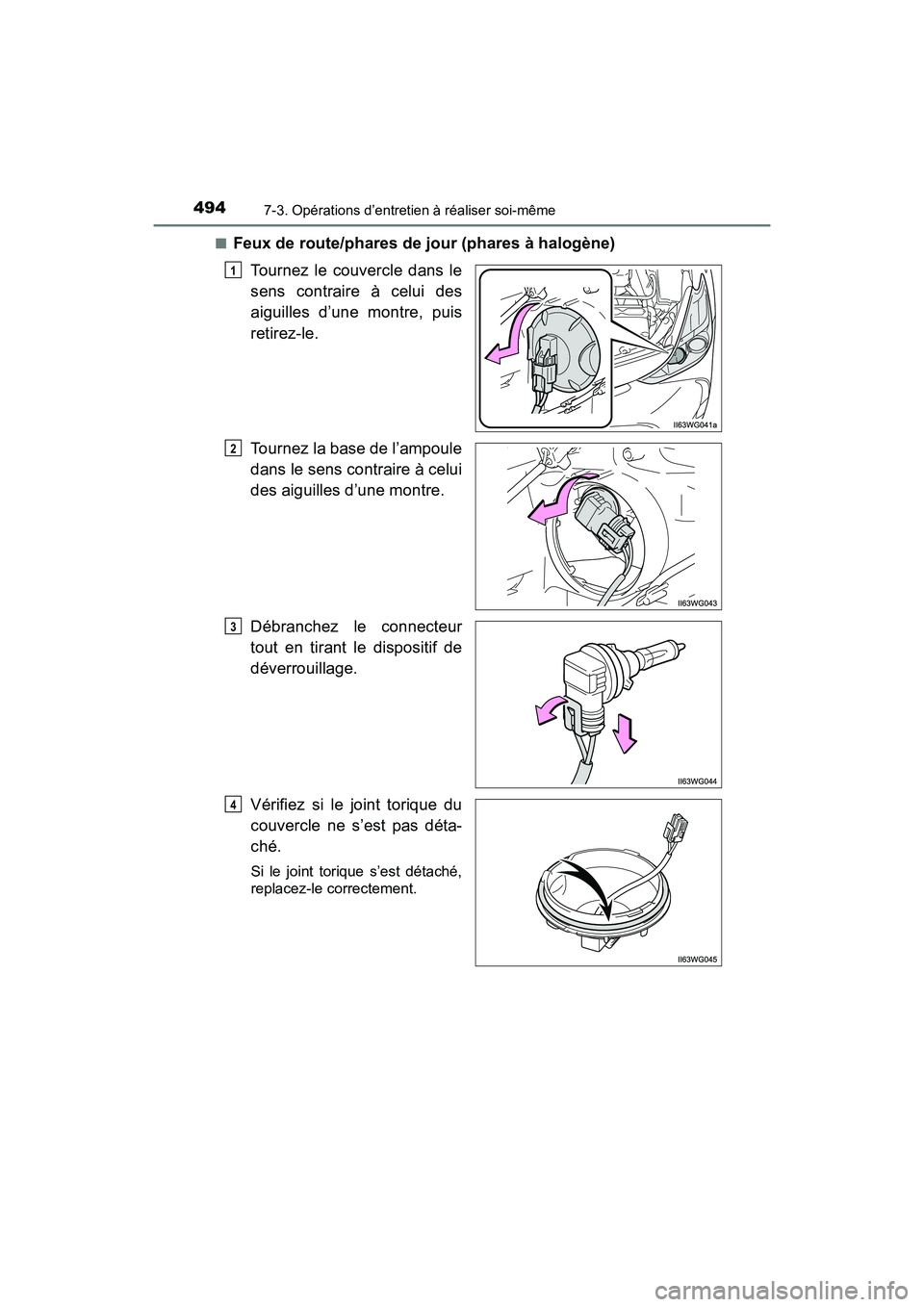

494
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
■Feux de route/phares de jour (phares à halogène)Tournez le couvercle dans le
sens contraire à celui des
aiguilles d’une montre, puis
retirez-le.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Débranchez le connecteur
tout en tirant le dispositif de
déverrouillage.
Vérifiez si le joint torique du
couvercle ne s’est pas déta-
ché.
Si le joint torique s’est détaché,
replacez-le correctement.
1
2
3
4
