2017 TOYOTA PRIUS V Manuel du propriétaire (in French)

PRIUS v_OM_OM47B23D_(D)
4957-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

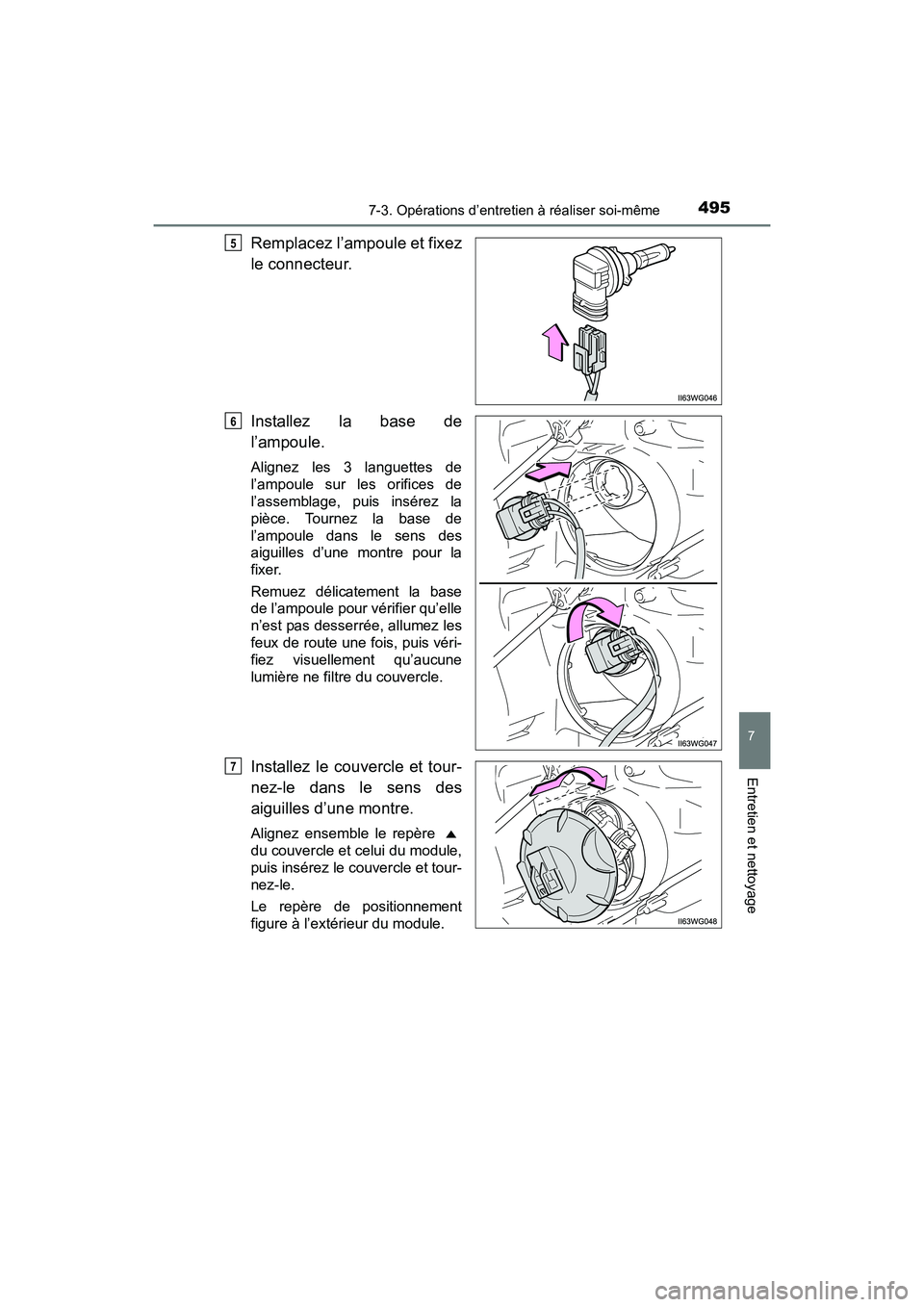

Remplacez l’ampoule et fixez
le connecteur.
Installez la base de
l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce. Tournez la base de
l’ampoule dans le sens des
aiguilles d’une montre pour la
fixer.
Remuez délicatement la base
de l’ampoule pour vérifier qu’elle
n’est pas desserrée, allumez les
feux de route une fois, puis véri-
fiez visuellement qu’aucune
lumière ne filtre du couvercle.
Installez le couvercle et tour-
nez-le dans le sens des
aiguilles d’une montre.
Alignez ensemble le repère
du couvercle et celui du module,
puis insérez le couvercle et tour-
nez-le.
Le repère de positionnement
figure à l’extérieur du module.
5
6
7

496
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

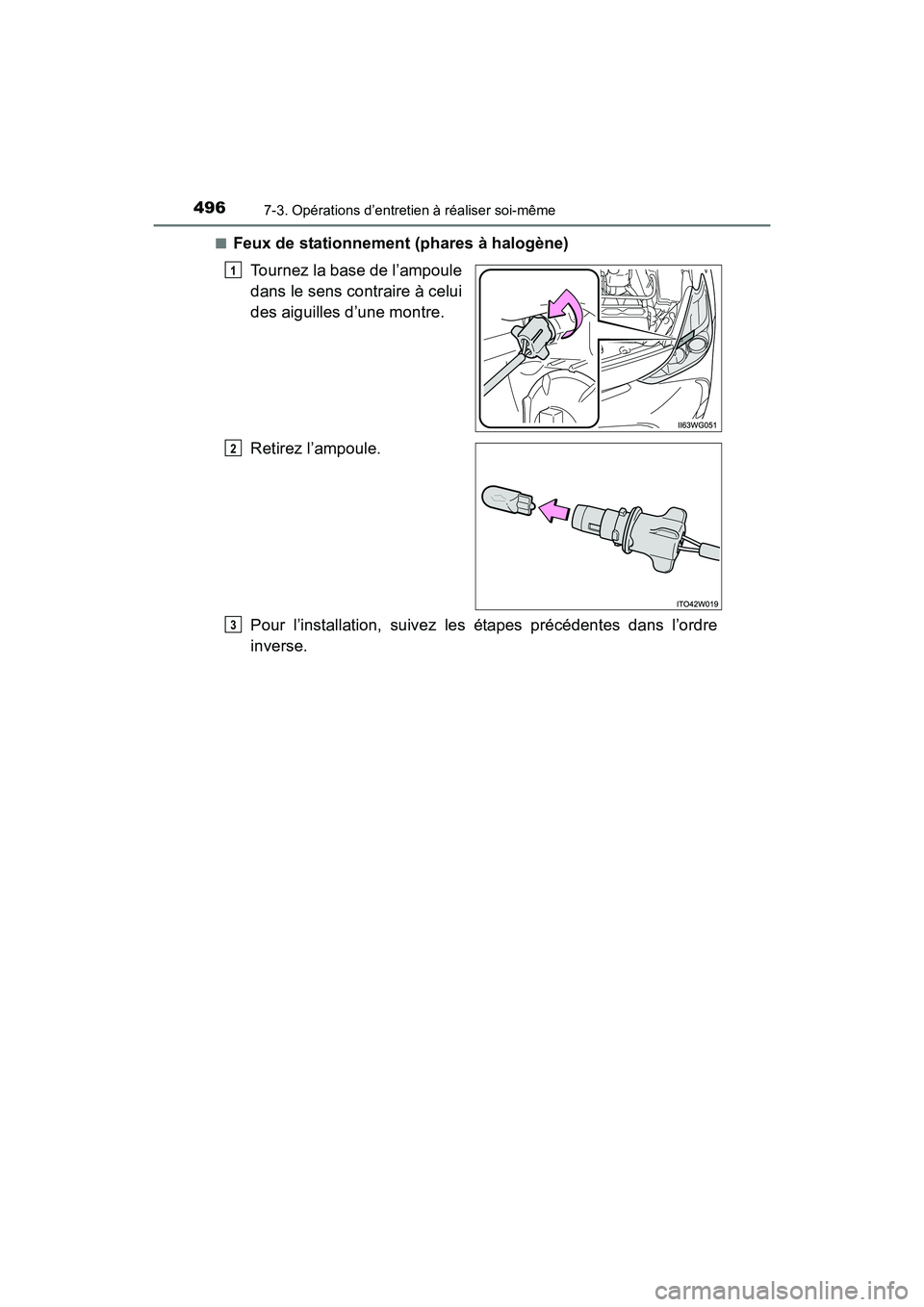

■Feux de stationnement (phares à halogène)Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
3

PRIUS v_OM_OM47B23D_(D)
4977-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

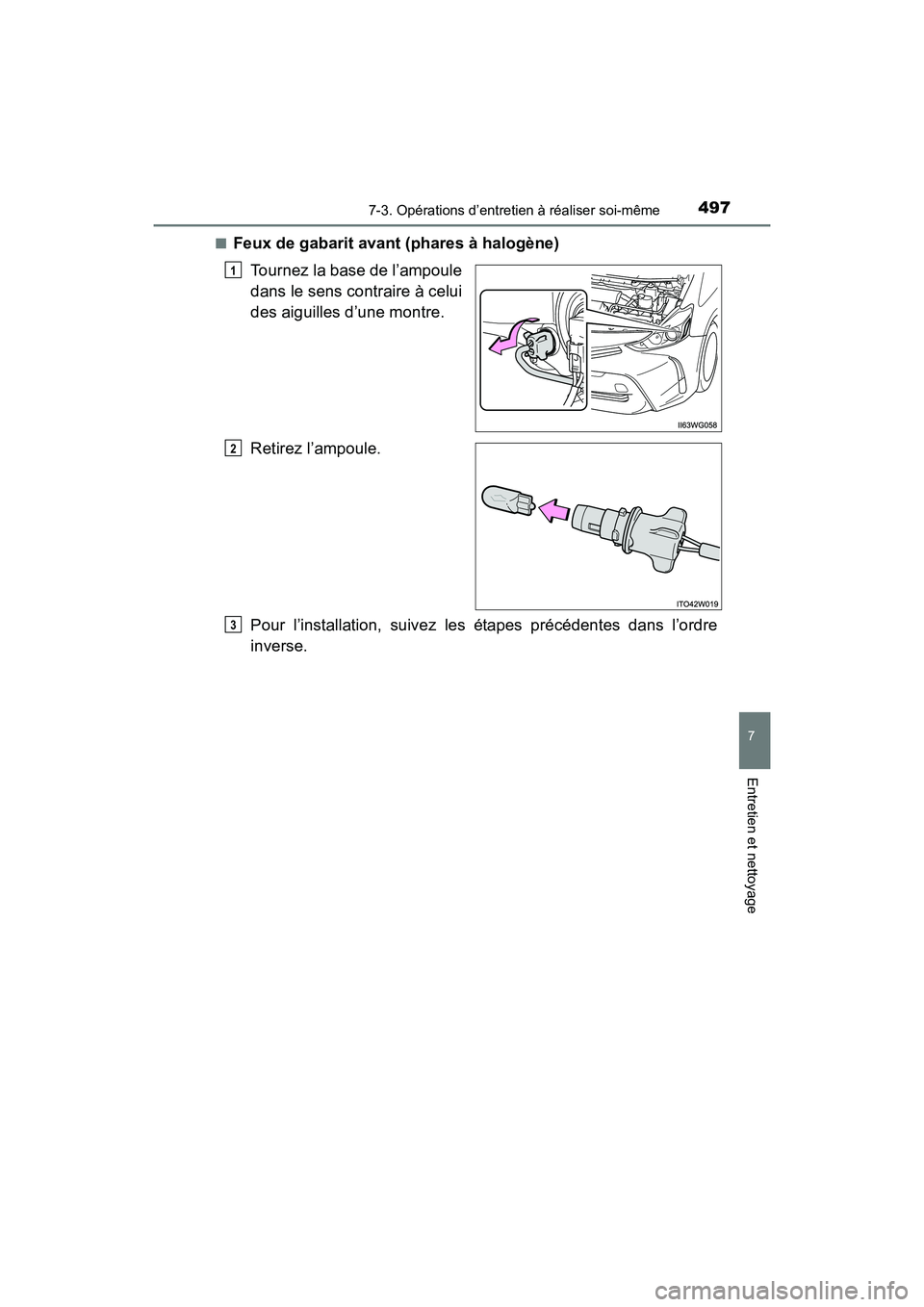

■Feux de gabarit avant (phares à halogène)Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
3

498
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

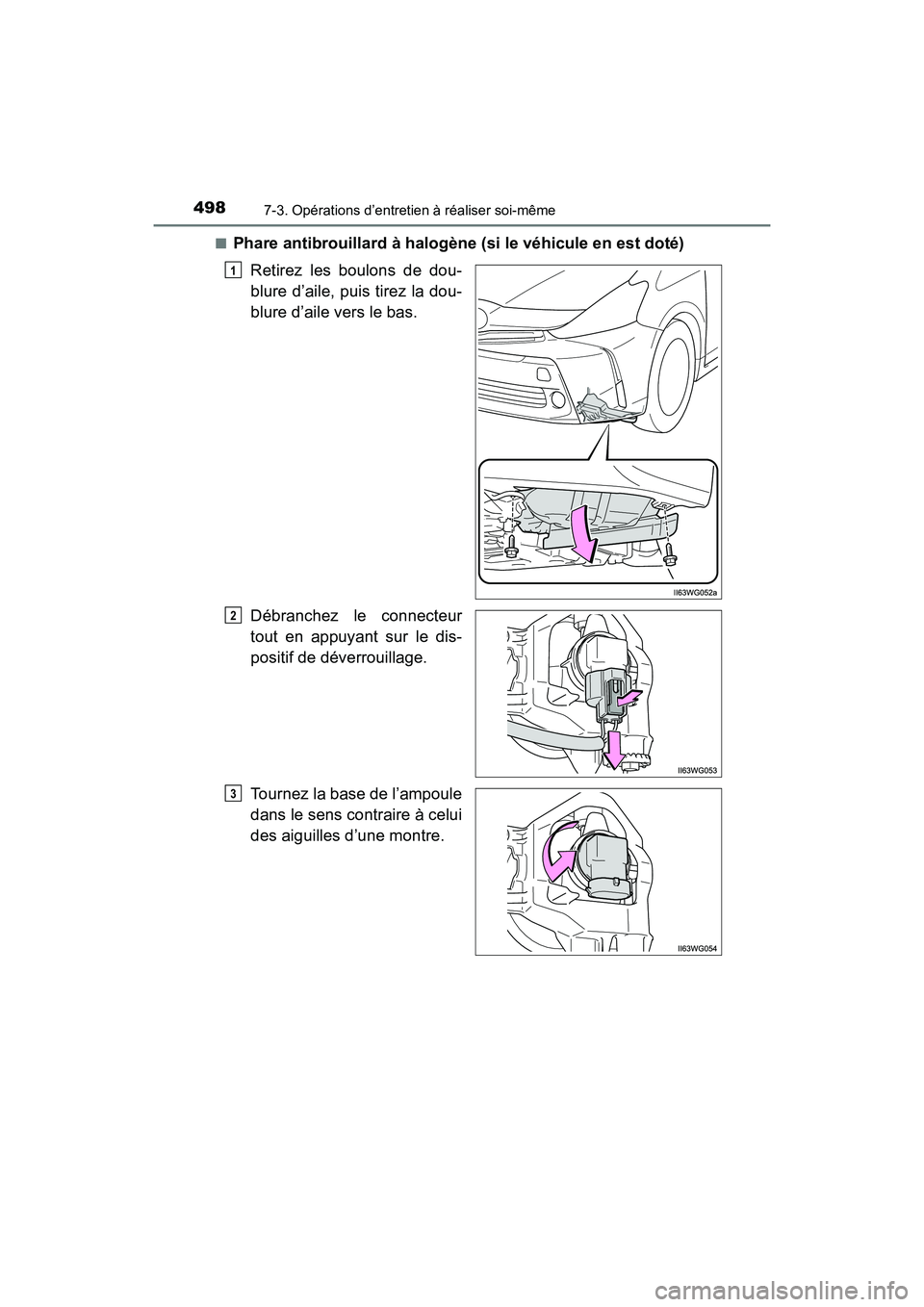

■Phare antibrouillard à halogène (si le véhicule en est doté)Retirez les boulons de dou-
blure d’aile, puis tirez la dou-
blure d’aile vers le bas.
Débranchez le connecteur
tout en appuyant sur le dis-
positif de déverrouillage.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
1
2
3

PRIUS v_OM_OM47B23D_(D)
4997-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

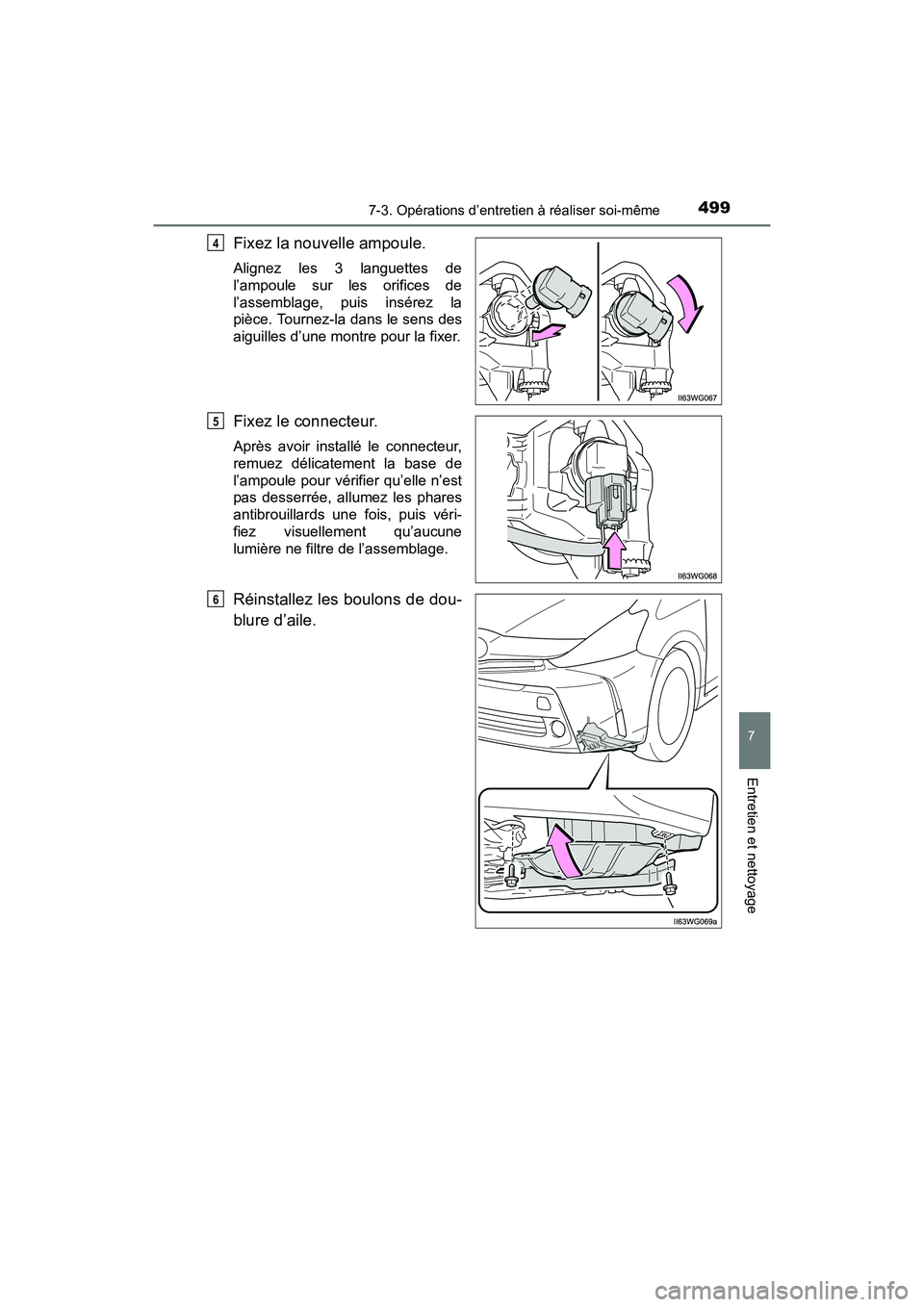

Fixez la nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce. Tournez-la dans le sens des
aiguilles d’une montre pour la fixer.
Fixez le connecteur.
Après avoir installé le connecteur,
remuez délicatement la base de
l’ampoule pour vérifier qu’elle n’est
pas desserrée, allumez les phares
antibrouillards une fois, puis véri-
fiez visuellement qu’aucune
lumière ne filtre de l’assemblage.
Réinstallez les boulons de dou-
blure d’aile.
4
5
6

500
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

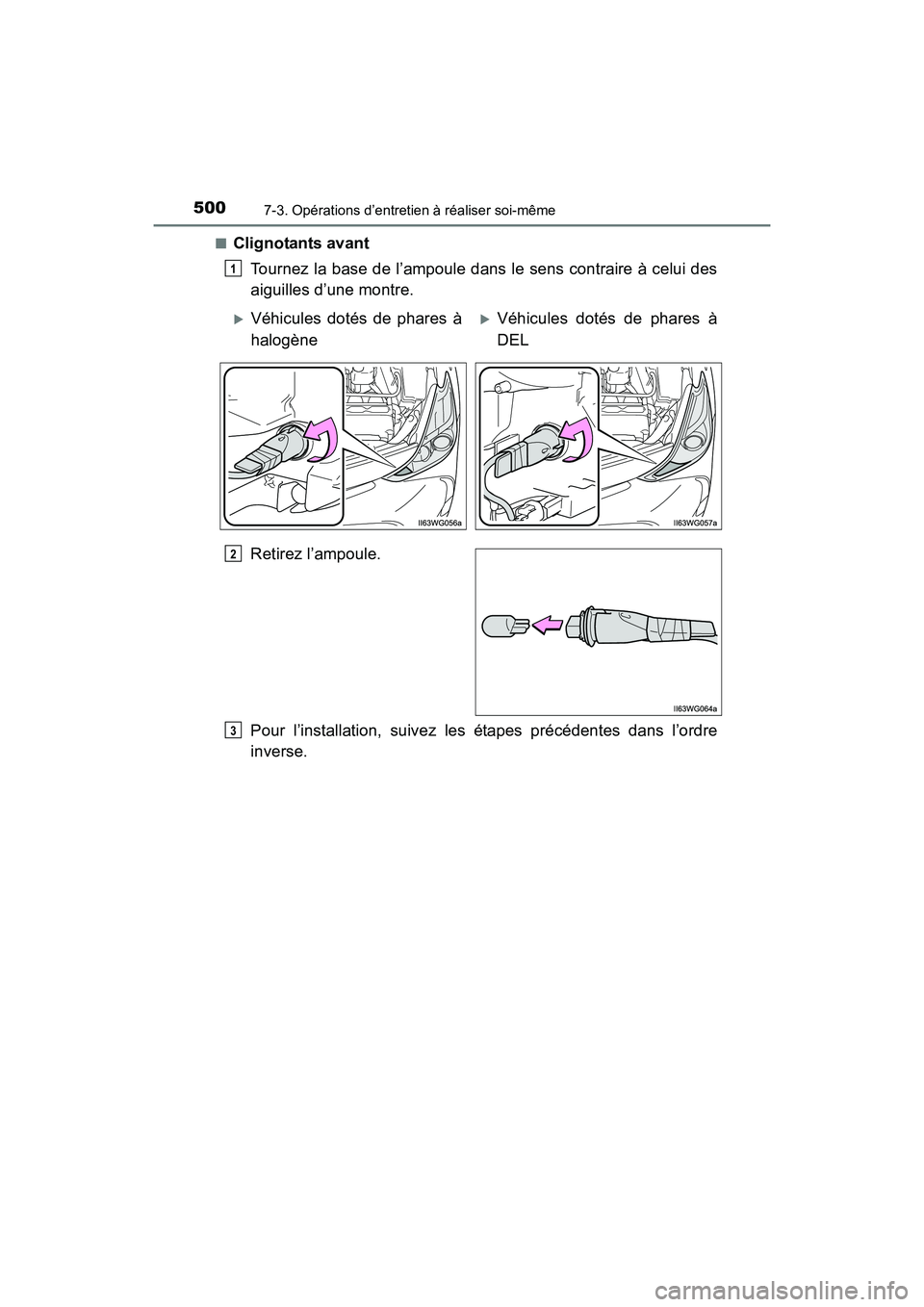

■Clignotants avantTournez la base de l’ampoule dans le sens contraire à celui des
aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
XVéhicules dotés de phares à
halogèneXVéhicules dotés de phares à
DEL
2
3

PRIUS v_OM_OM47B23D_(D)
5017-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

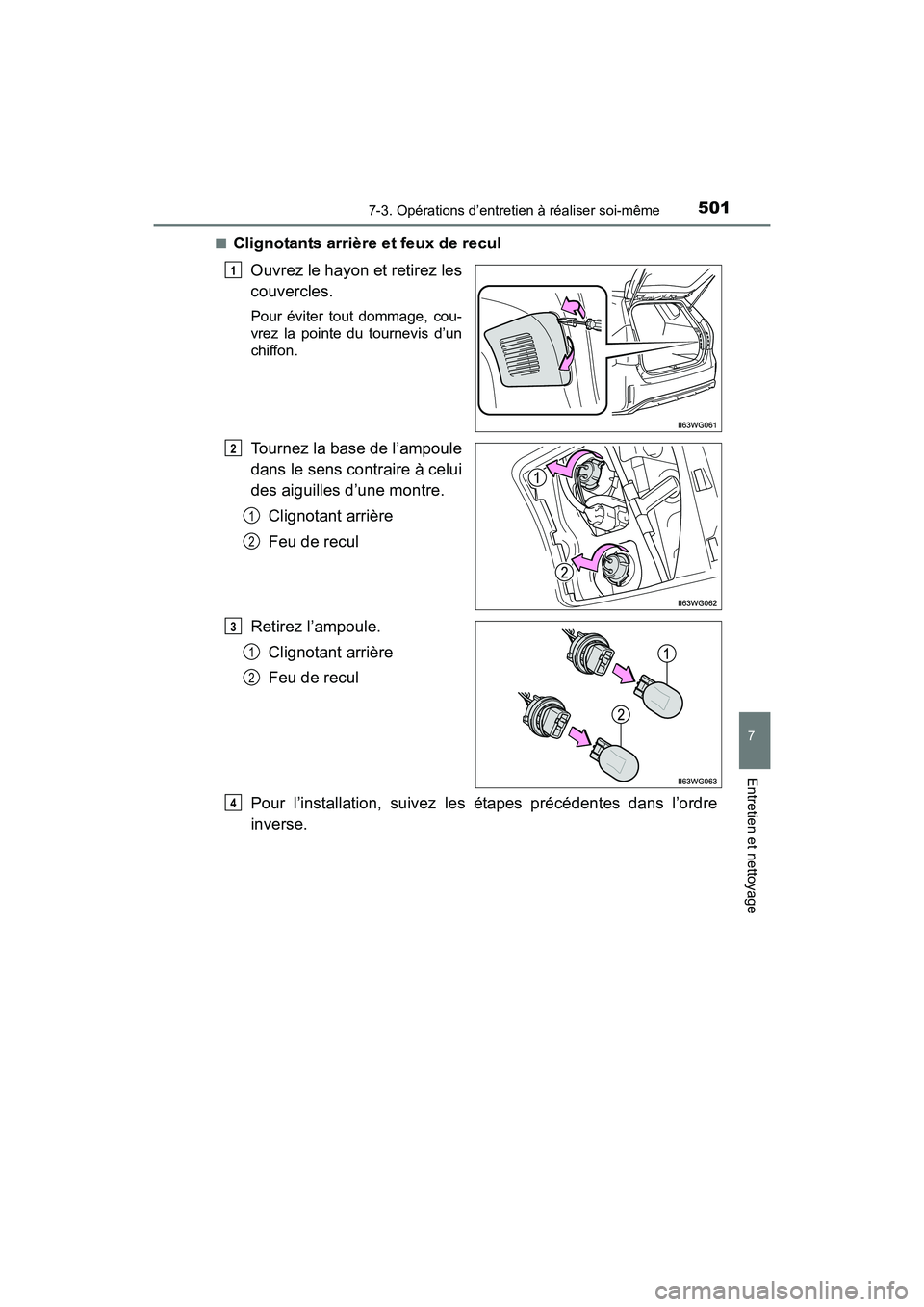

■Clignotants arrière et feux de reculOuvrez le hayon et retirez les
couvercles.
Pour éviter tout dommage, cou-
vrez la pointe du tournevis d’un
chiffon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre. Clignotant arrière
Feu de recul
Retirez l’ampoule. Clignotant arrière
Feu de recul
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
1
2
3
1
2
4

502
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

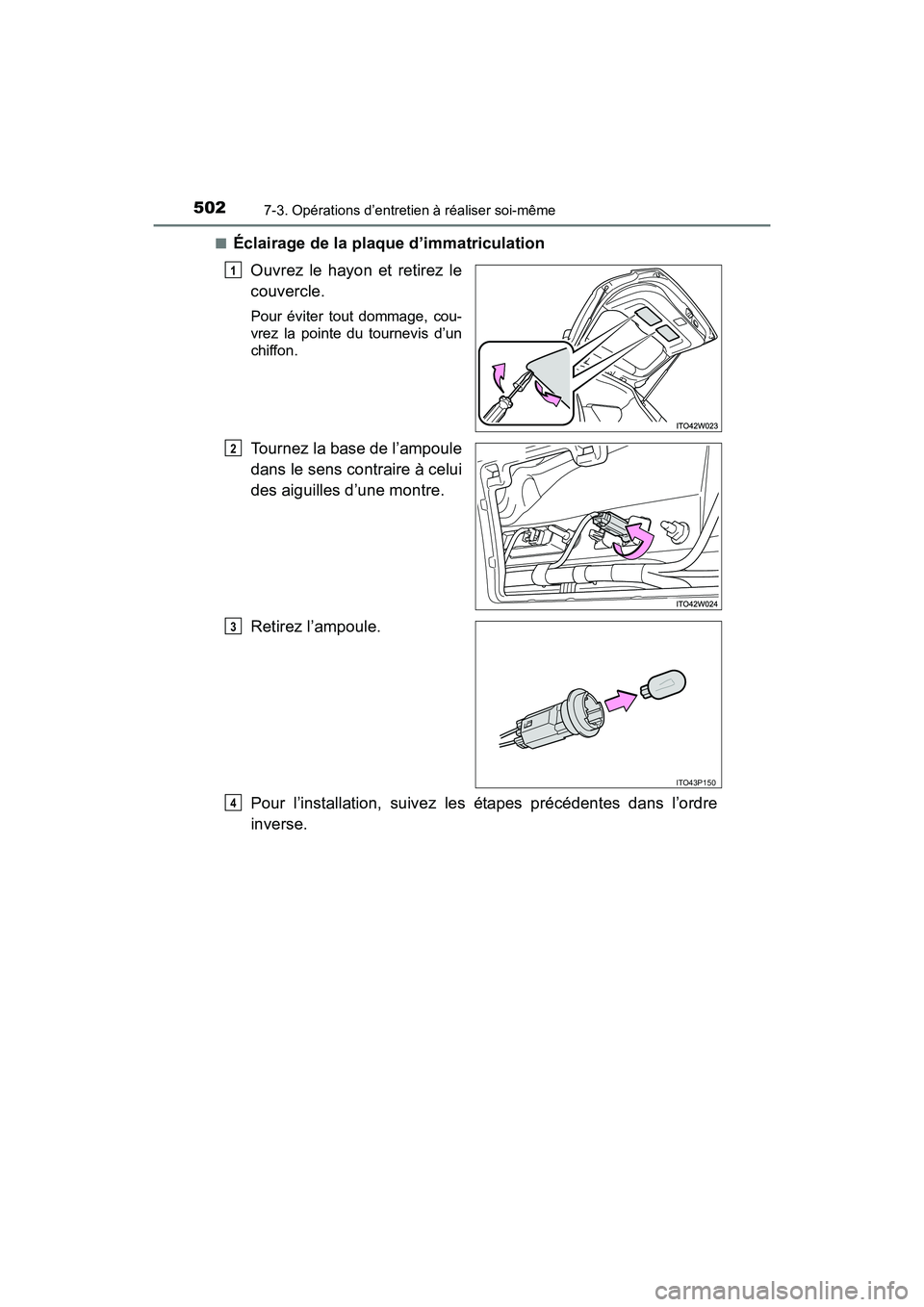

■Éclairage de la plaque d’immatriculationOuvrez le hayon et retirez le
couvercle.
Pour éviter tout dommage, cou-
vrez la pointe du tournevis d’un
chiffon.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
1
2
ITO43P150
3
4
