4557-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

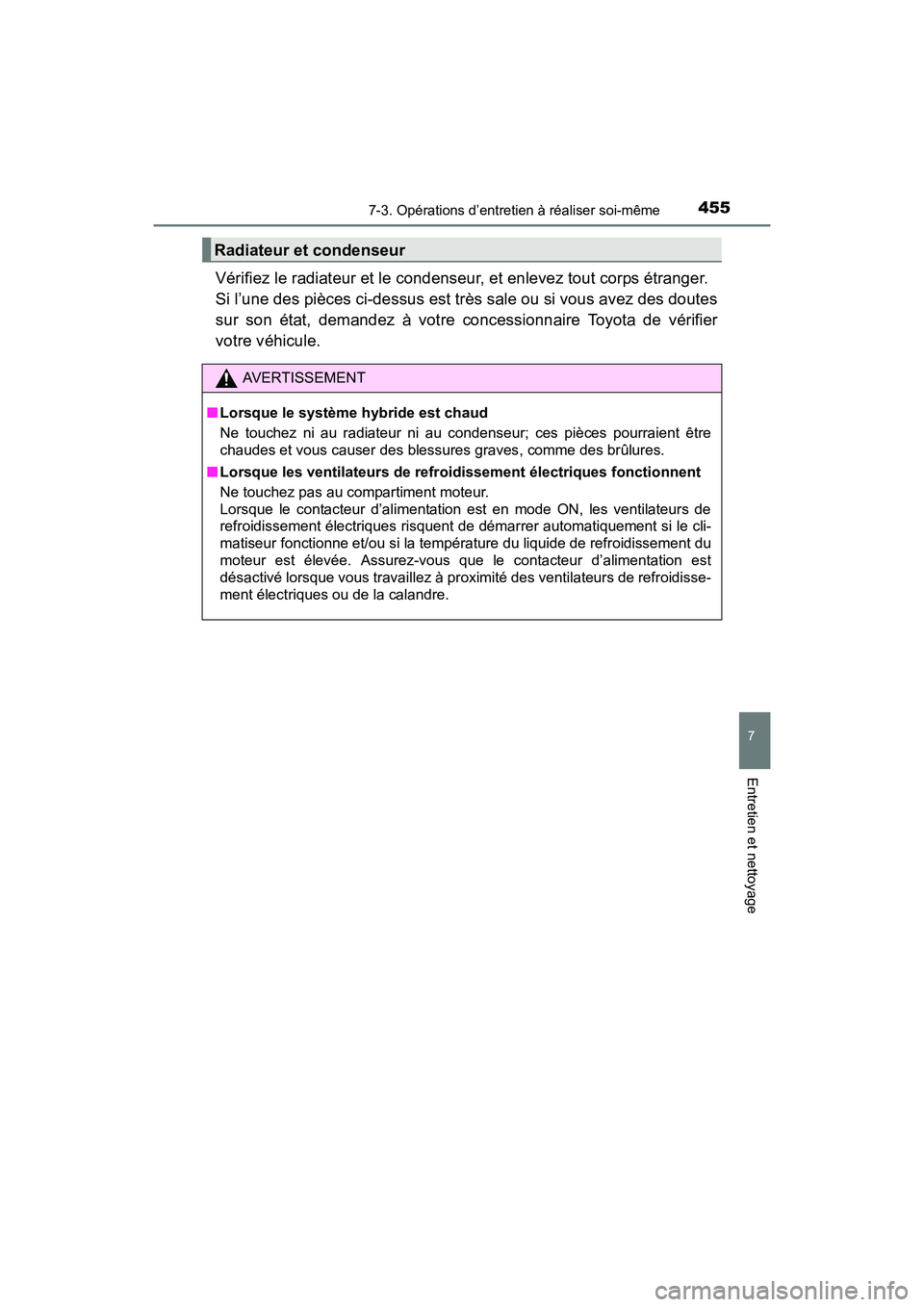

Vérifiez le radiateur et le condenseur, et enlevez tout corps étranger.
Si l’une des pièces ci-dessus est très sale ou si vous avez des doutes
sur son état, demandez à votre concessionnaire Toyota de vérifier
votre véhicule.
Radiateur et condenseur
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne touchez ni au radiateur ni au condenseur; ces pièces pourraient être
chaudes et vous causer des blessures graves, comme des brûlures.
■ Lorsque les ventilateurs de refroidissement électriques fonctionnent
Ne touchez pas au compartiment moteur.
Lorsque le contacteur d’alimentation est en mode ON, les ventilateurs de
refroidissement électriques risquent de démarrer automatiquement si le cli-
matiseur fonctionne et/ou si la tempér ature du liquide de refroidissement du
moteur est élevée. Assurez-vous que le contacteur d’alimentation est
désactivé lorsque vous travaillez à proximité des ventilateurs de refroidisse-
ment électriques ou de la calandre.

456
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

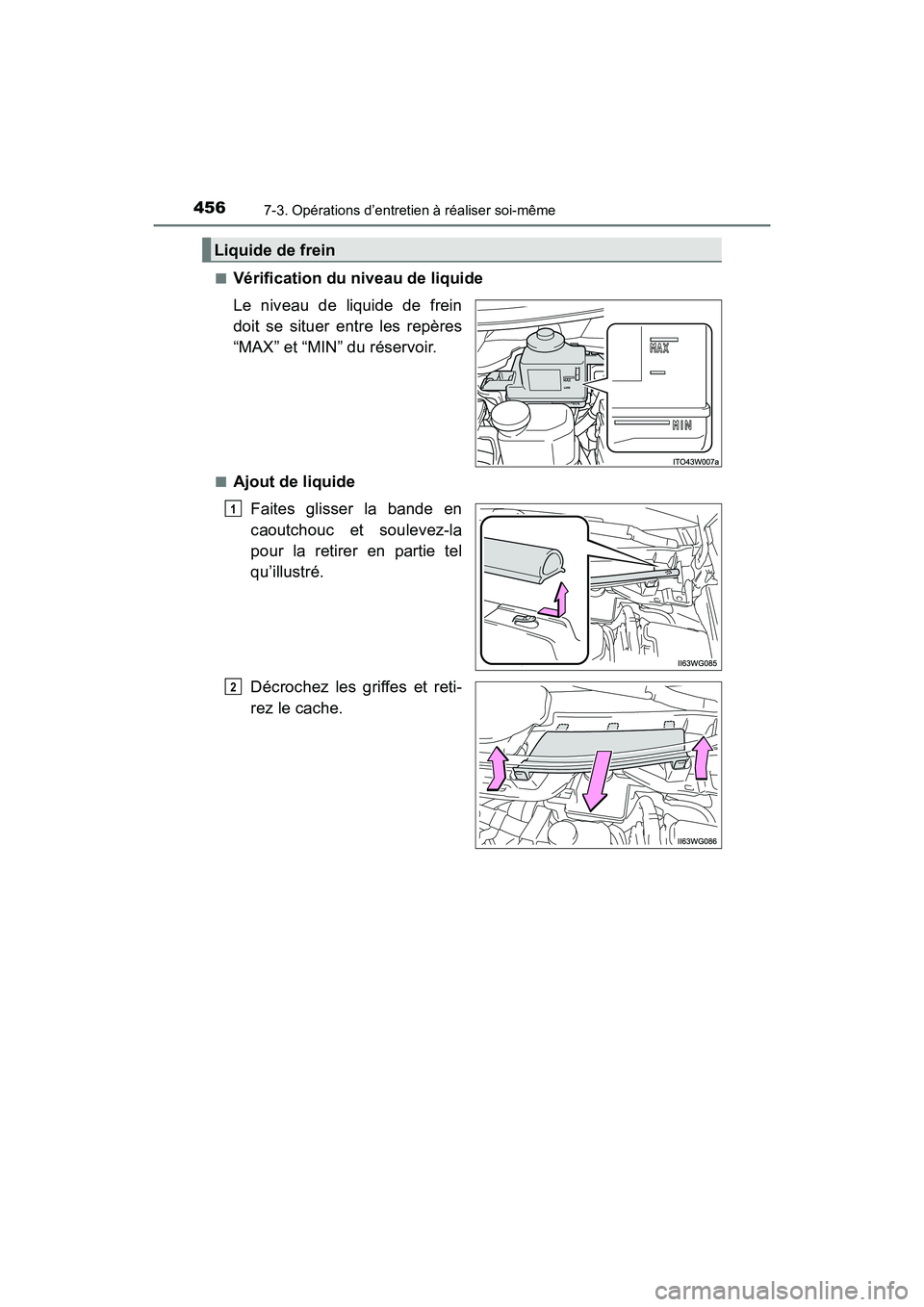

■Vérification du niveau de liquide
Le niveau de liquide de frein
doit se situer entre les repères
“MAX” et “MIN” du réservoir.
■Ajout de liquideFaites glisser la bande en
caoutchouc et soulevez-la
pour la retirer en partie tel
qu’illustré.
Décrochez les griffes et reti-
rez le cache.
Liquide de frein
1
2

PRIUS v_OM_OM47B23D_(D)
4577-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Retirez le bouchon du réser-
voir.
Ajoutez du liquide de frein tout en vérifiant le niveau de liquide.
Assurez-vous de vérifier le type de liquide et de préparer le matériel
nécessaire.
■ Le liquide de frein peut absorber l’humidité de l’air
Trop d’humidité dans le liquide de frein peut entraîner une perte dangereuse
de l’efficacité des freins. N’utilisez que du liquide de frein neuf.
3
4
Type de liquide Liquide de frein FMVSS n° 116 DOT 3 ou SAE
J1703
ÉlémentsEntonnoir propre

458
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

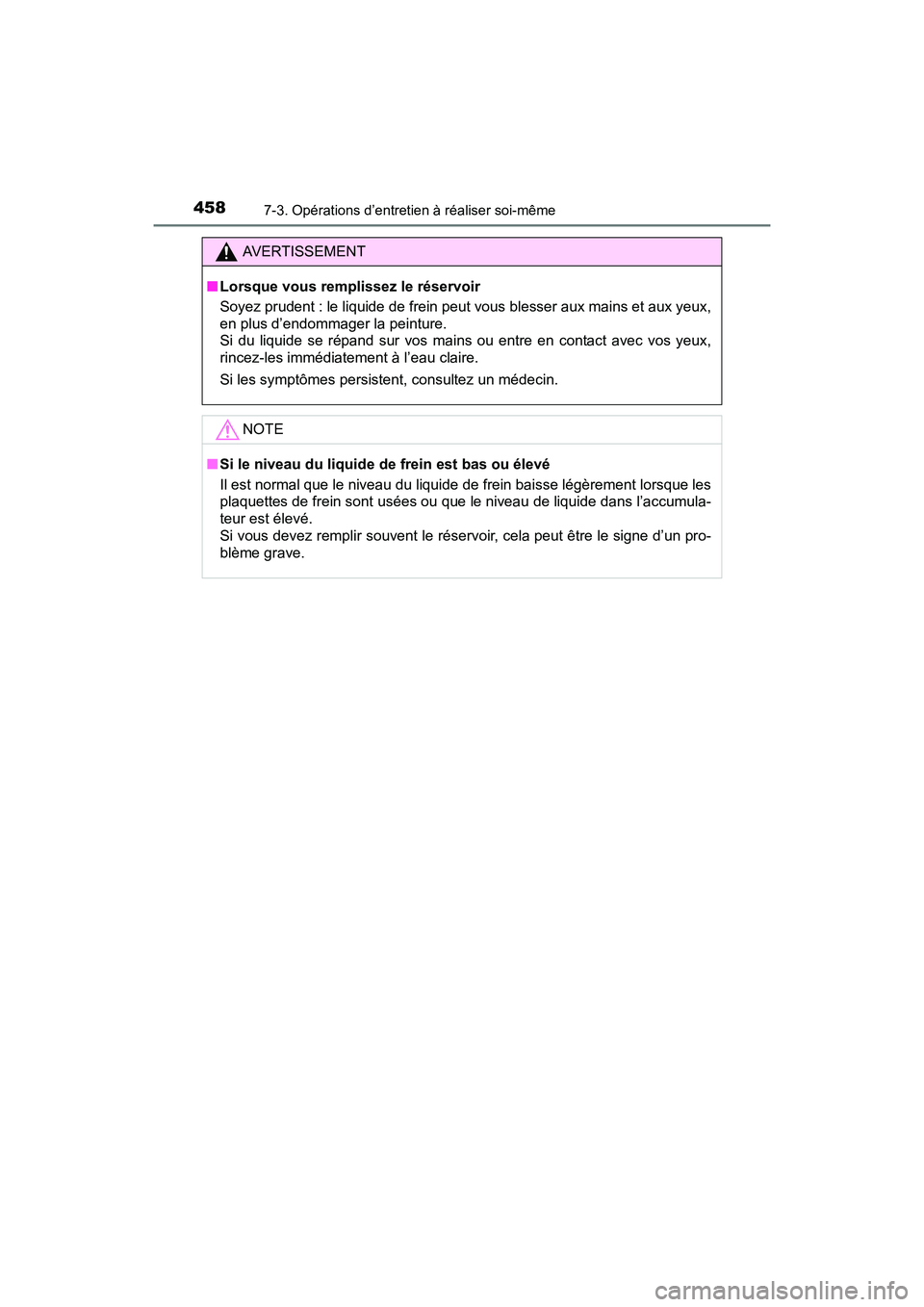

AVERTISSEMENT
■ Lorsque vous remplissez le réservoir
Soyez prudent : le liquide de frein peut vous blesser aux mains et aux yeux,
en plus d’endommager la peinture.
Si du liquide se répand sur vos mains ou entre en contact avec vos yeux,
rincez-les immédiatement à l’eau claire.
Si les symptômes persistent, consultez un médecin.
NOTE
■Si le niveau du liquide de frein est bas ou élevé
Il est normal que le niveau du liquide de frein baisse légèrement lorsque les
plaquettes de frein sont usées ou que le niveau de liquide dans l’accumula-
teur est élevé.
Si vous devez remplir souvent le réservoir, cela peut être le signe d’un pro-
blème grave.

PRIUS v_OM_OM47B23D_(D)
4597-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

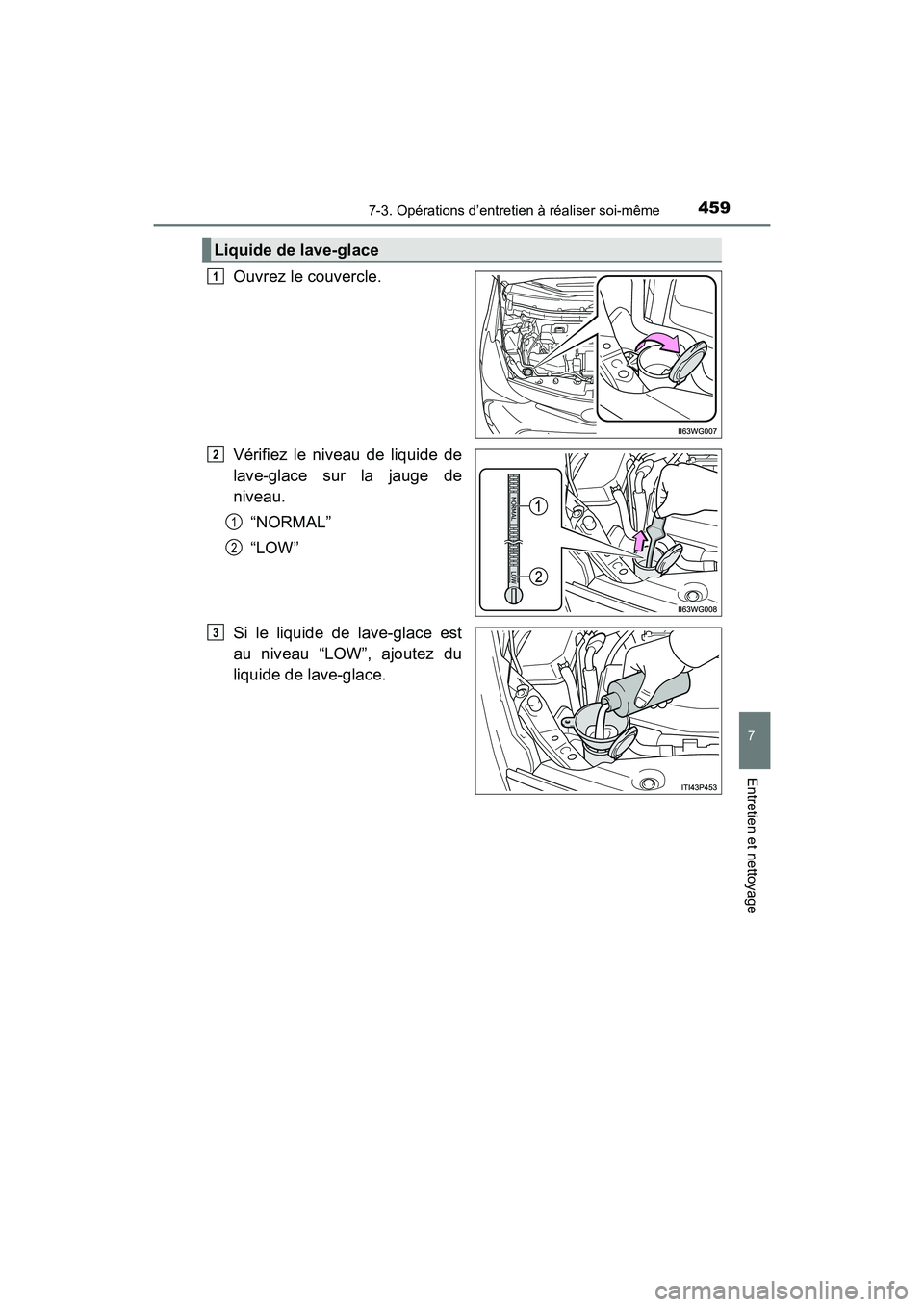

Ouvrez le couvercle.
Vérifiez le niveau de liquide de
lave-glace sur la jauge de
niveau.“NORMAL”
“LOW”
Si le liquide de lave-glace est
au niveau “LOW”, ajoutez du
liquide de lave-glace.
Liquide de lave-glace
1
2
1
2
3

460
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

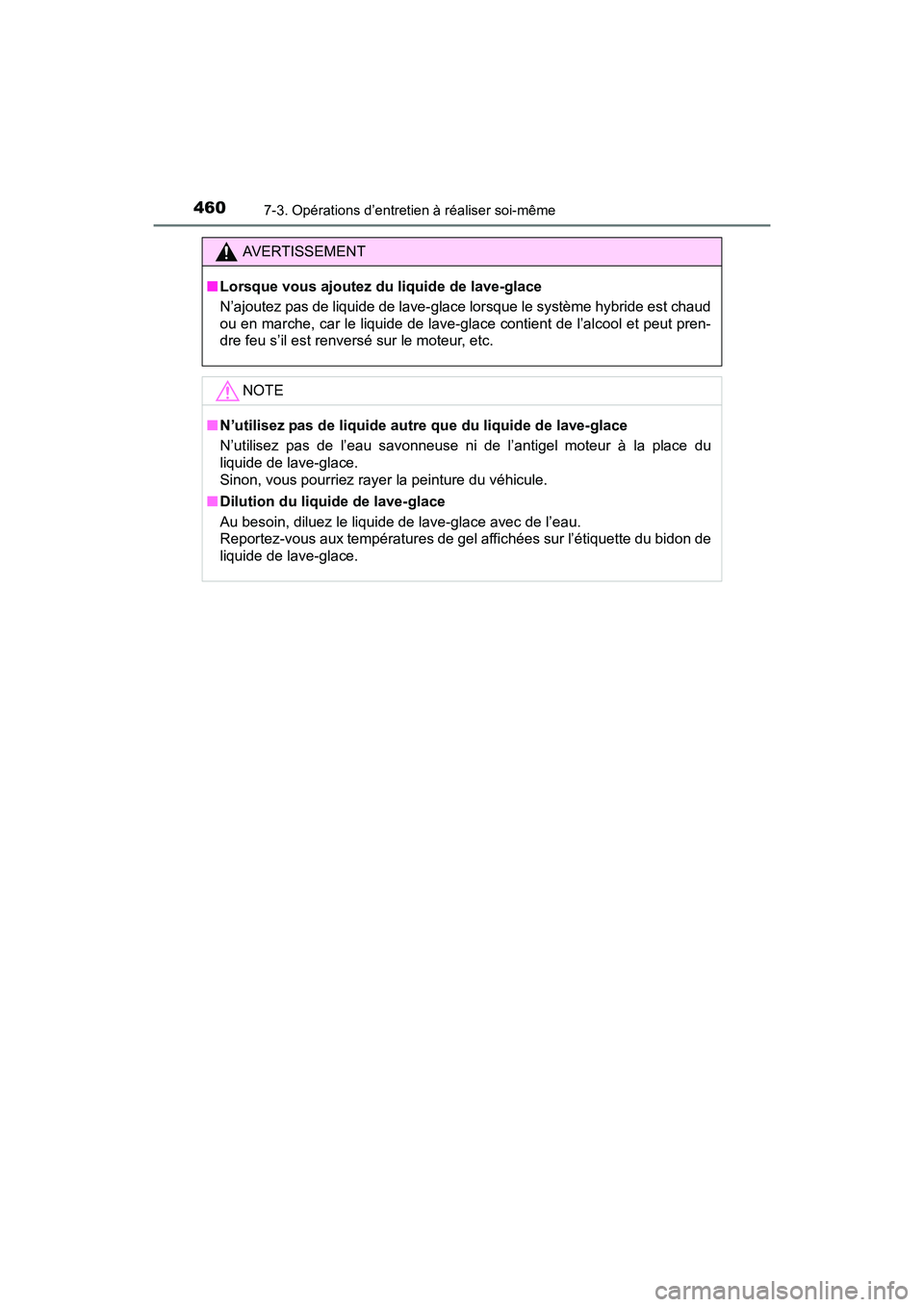

AVERTISSEMENT
■ Lorsque vous ajoutez du liquide de lave-glace
N’ajoutez pas de liquide de lave-glace lorsque le système hybride est chaud
ou en marche, car le liquide de lave-glace contient de l’alcool et peut pren-
dre feu s’il est renversé sur le moteur, etc.
NOTE
■N’utilisez pas de liquide autre que du liquide de lave-glace
N’utilisez pas de l’eau savonneuse ni de l’antigel moteur à la place du
liquide de lave-glace.
Sinon, vous pourriez rayer la peinture du véhicule.
■ Dilution du liquide de lave-glace
Au besoin, diluez le liquide de lave-glace avec de l’eau.
Reportez-vous aux températures de gel affichées sur l’étiquette du bidon de
liquide de lave-glace.

461
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

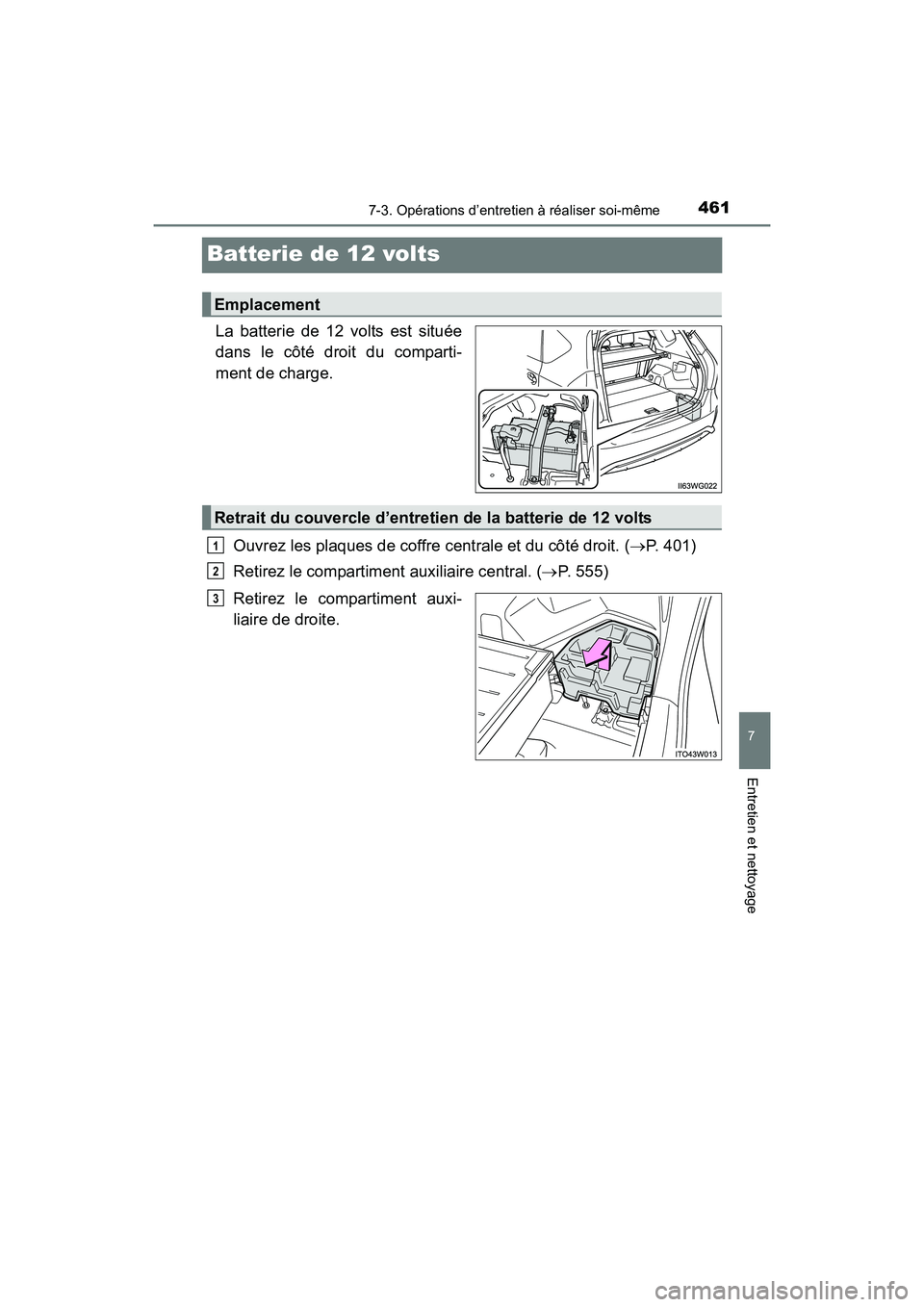

Batterie de 12 volts
La batterie de 12 volts est située
dans le côté droit du comparti-
ment de charge.Ouvrez les plaques de coffre centrale et du côté droit. ( →P. 401)
Retirez le compartiment auxiliaire central. (→ P. 555)
Retirez le compartiment auxi-
liaire de droite.
Emplacement
Retrait du couvercle d’entretien de la batterie de 12 volts
1
2
3

462
PRIUS v_OM_OM47B23D_(D)
7-3. Opérations d’entretien à réaliser soi-même

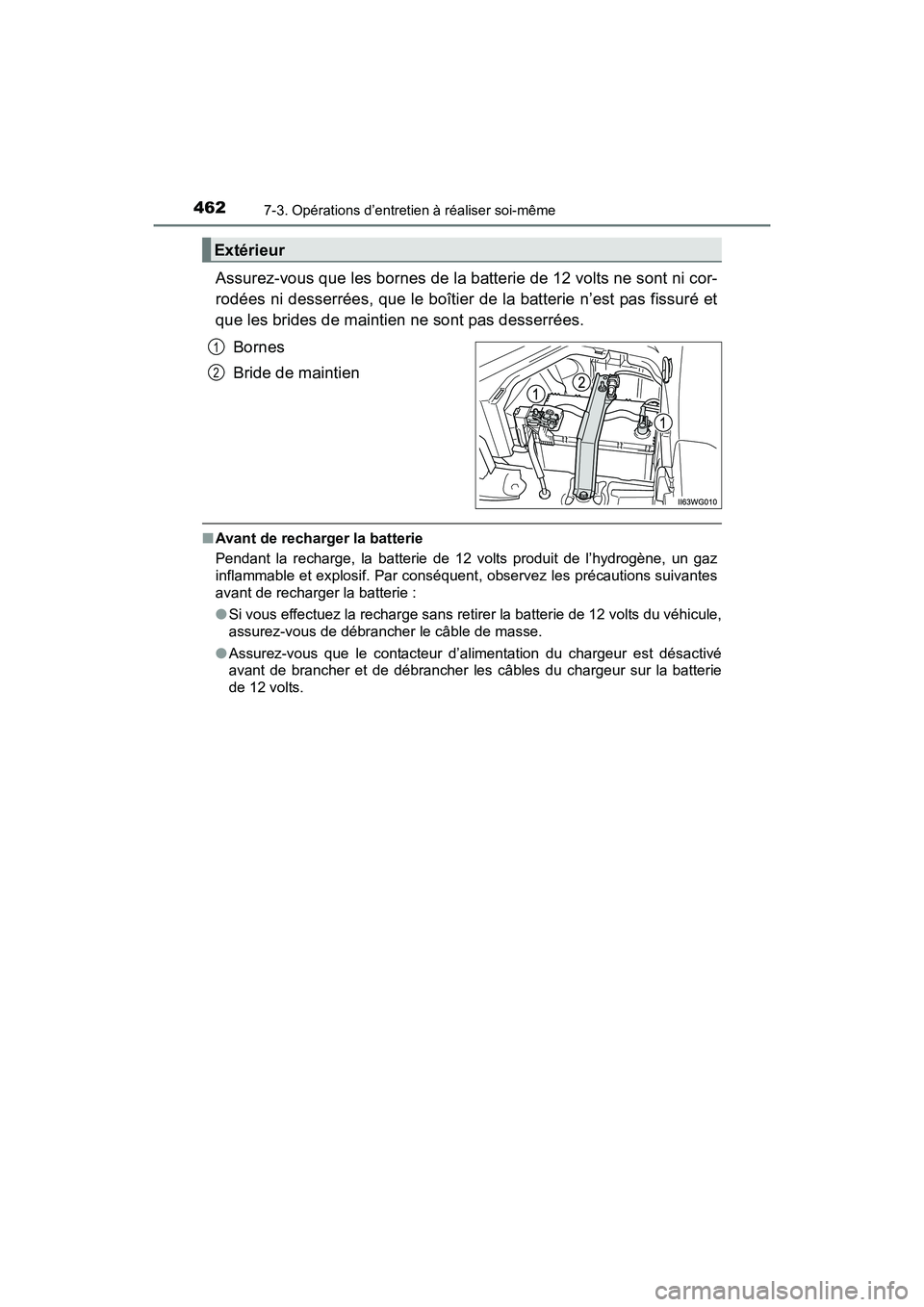

Assurez-vous que les bornes de la batterie de 12 volts ne sont ni cor-
rodées ni desserrées, que le boîtier de la batterie n’est pas fissuré et
que les brides de maintien ne sont pas desserrées.Bornes
Bride de maintien
■Avant de recharger la batterie
Pendant la recharge, la batterie de 12 volts produit de l’hydrogène, un gaz
inflammable et explosif. Par conséquent , observez les précautions suivantes
avant de recharger la batterie :
● Si vous effectuez la recharge sans retirer la batterie de 12 volts du véhicule,
assurez-vous de débrancher le câble de masse.
● Assurez-vous que le contacteur d’alimentation du chargeur est désactivé
avant de brancher et de débrancher les câbles du chargeur sur la batterie
de 12 volts.
Extérieur
1
2
