5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
Metodo di riparazione di emergenza
Scuotere il flacone del sigillante diverse volte in su e in giù e
togliere il tappo. Collegare la cannuccia di
inserimento avvitandola sul
sigillante. Una volta avvitata, il
sigillo di alluminio sulla bottiglia
sarà rotto.
Posizionare il chiodo o la vite
che ha forato il pneumatico in
basso, a contatto col terreno.
Rimuovere il tappo della valvola.
Portare la parte dello spingi
valvola che sporge a contatto
con la valvola per scaricare
l'aria.
PASSO 1
PASSO 2
Cannuccia
inserimento
Sigillante
PASSO 3
Va l v o l aTa p p o
PASSO 4
Va l v o l aParte che sporgeSp in gi
valvola

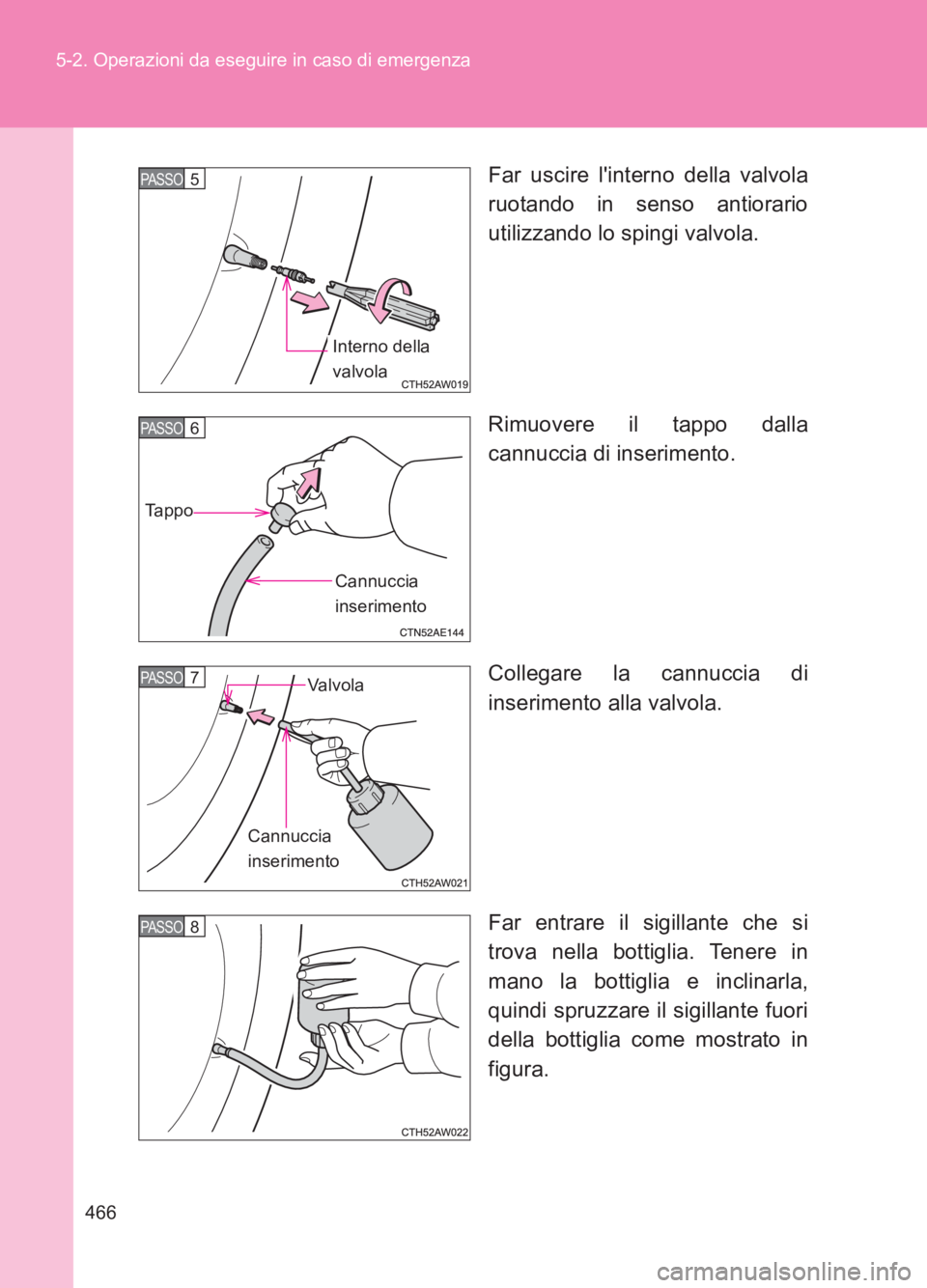

466
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
Far uscire l'interno della valvola
ruotando in senso antiorario
utilizzando lo spingi valvola.
Rimuovere il tappo dalla
cannuccia di inserimento.
Collegare la cannuccia di
inserimento alla valvola.
Far entrare il sigillante che si
trova nella bottiglia. Tenere in
mano la bottiglia e inclinarla,
quindi spruzzare il sigillante fuori
della bottiglia come mostrato in
figura.
PASSO 5
Interno della
valvola
PASSO 6
Tappo
Cannuccia
inserimento
PASSO 7 Va l v o l a
Cannuccia
inserimento
PASSO 8

5

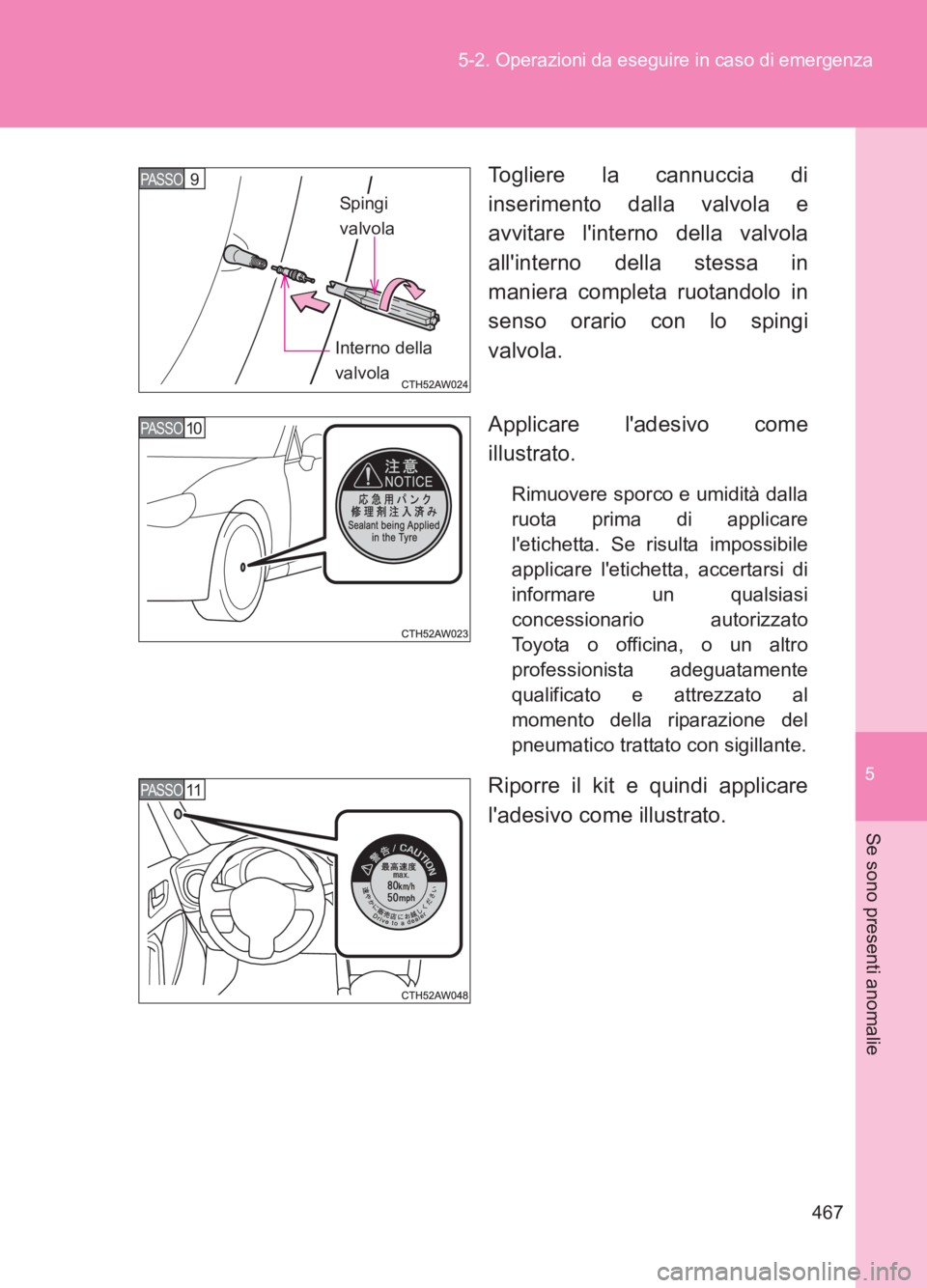

467
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
Togliere la cannuccia di
inserimento dalla valvola e
avvitare l'interno della valvola
all'interno della stessa in
maniera completa ruotandolo in
senso orario con lo spingi
valvola.
Applicare l'adesivo come
illustrato.
Rimuovere sporco e umidità dalla
ruota prima di applicare
l'etichetta. Se risulta impossibile
applicare l'etichetta, accertarsi di
informare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato al
momento della riparazione del
pneumatico trattato con sigillante.
Riporre il kit e quindi applicare
l'adesivo come illustrato.
PASSO 9
Sping i
valvola
Interno della
valvola
PASSO 10
PASSO 11

468
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
Collegare la spina
dell'alimentazione del
compressore alla presa di
alimentazione.
Veicoli senza sistema di entrata &
avviamento intelligente:
L'interruttore motore deve essere
in posizione “ACC”.
Veicoli con sistema di entrata &
avviamento intelligente:
L'interruttore “ENGINE START
STOP” deve trovarsi in modalità
ACCESSORY.
Collegare il tubo del
compressore d'aria spingendolo
nella valvola.
Veicoli con guida a sinistra:
Controllare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
segnalata nell'illustrazione.
Presa di
alimentazione
PASSO 12
Spina
dell'alimentazione
PASSO 13
CompressoreTu bo
PASSO 14

5
469
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
Veicoli con guida a destra:
Controllare la pressione di
gonfiaggio specificata.
L'etichetta si trova nella posizione
segnalata nell'illustrazione.
Portare l'interruttore del
compressore in posizione “ON” e
far entrare l'aria all'interno del
pneumatico, fino a raggiungere
la pressione di gonfiaggio
specificata.
Portare l'interruttore in posizione “OFF” quando il misuratore
di pressione collegato al tubo segnala la pressione
specificata.
Se la pressione di gonfiaggio non viene raggiunta in 10 minuti, non è
possibile effettuare una riparazione di emergenza a causa dell'entità
dei danni. Contattare un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Dopo aver completamente riempito d'aria il pneumatico,
scollegare il tubo dalla valvola del pneumatico e estrarre la
spina di alimentazione del compressore dalla presa di
alimentazione del veicolo.
Perché il sigillante liquido si distribuisca uniformemente
dentro lo pneumatico, guidare subito per circa 10 minuti.
PASSO 14
PASSO 15
Interruttore
PASSO 16
PASSO 17
PASSO 18

470
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
Dopo aver guidato per circa 10
minuti, accostare in un luogo
sicuro e ricollegare il
compressore.
Rilevare la pressione di
gonfiaggio sul misuratore di
pressione.
Se la pressione è 130 kPa (1,3
kgf/cm
2 o bar, 19 psi) o
superiore, utilizzare il
compressore per inserire aria
fino a raggiungere la pressione
di gonfiaggio specificata.
Se la pressione è inferiore a 130
kPa (1,3 kgf/cm
2 o bar, 19 psi), la
riparazione di emergenza che
avete effettuato non è sicura,
perché il danno al pneumatico è
troppo grande. Non continuare a
guidare il veicolo. Contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
PASSO 19
PASSO 20

5
471
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
Cercando di evitare brusche frenate, accelerazioni improvvise
e curve strette, guidare il veicolo con prudenza a velocità
inferiore ad 80 km/h fino a raggiungere il concessionario
autorizzato Toyota o l'officina più vicini, o un altro
professionista adeguatamente qualificato e attrezzato per la
riparazione o la sostituzione dei pneumatici.
■
Dopo aver riparato uno pneumatico con il kit di emergenza per la
riparazione degli pneumatici in caso di foratura
●Valvola e trasmettitore di controllo della pressione dello pneumatico
vanno sostituiti.
● Anche se la pressione di gonfiaggio si trova al livello raccomandato, la
spia di avvertimento pressione pneumatici potrebbe accendersi/
lampeggiare.
■ Nota per la verifica del kit di emergenza per la riparazione dei
pneumatici in caso di foratura
Controllare la data di scadenza del sigillante, di tanto in tanto.
La data di scadenza è riportata sul flacone. Non utilizzare sigillante scaduto.
In caso contrario non sarà possibile effettuare riparazioni con il kit di
emergenza in modo corretto.
■ Kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Il sigillante contenuto nel kit di emergenza per la riparazione dei
pneumatici in caso di foratura può essere utilizzato una sola volta per
riparare temporaneamente un singolo pneumatico. Se il sigillante è stato
utilizzato ed è necessario sostituirlo, acquistare un nuovo flacone presso
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato. Il compressore
può essere riutilizzato.
● Il sigillante può essere utilizzato quando la temperatura esterna va da
-40°C in su.
● Il kit per la riparazione è destinato esclusivamente all'uso su pneumatici
della dimensione e del tipo installati in origine sul veicolo. Non utilizzarlo
per pneumatici con dimensioni diverse da quelle dei pneumatici originali,
o per qualsiasi altro scopo.
PASSO21

472
5-2. Operazioni da eseguire in caso di emergenza
86_EL (OM18077L)
●
Il sigillante ha una durata limitata. La data di scadenza è riportata sul
flacone. Il flacone di sigillante dovrebbe essere sostituito con uno nuovo
prima della data di scadenza. Per la sostituzione, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
● Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la
macchia potrebbe non essere più asportabile se non rimossa
immediatamente. Eliminare la macchia di sigillante con un panno
inumidito.
● Durante l'utilizzo del kit per la riparazione verrà emesso un forte rumore.
Ciò non indica la presenza di un malfunzionamento.
● Non utilizzare per verificare o regolare la pressione dei pneumatici.
AVVISO
■Non guidare il veicolo con un pneumatico sgonfio
Non continuare a guidare con un pneumatico sgonfio.
Guidare, anche per breve distanza con un pneumatico sgonfio, può
danneggiare lo pneumatico e la ruota in modo irreparabile.
Guidando con un pneumatico sgonfio si potrebbe creare una scanalatura
circonferenziale sulla parete laterale del pneumatico. In questo caso, il
pneumatico potrebbe esplodere quando si utilizza un kit per la riparazione.
■ Attenzione durante la guida
●Conservare il kit di riparazione nella bagagliera.
In caso di incidente o frenata improvvisa possono essere provocate
lesioni.
● Il kit di riparazione è solo ed esclusivamente per il vostro veicolo.
Non utilizzare il kit di riparazione su altri veicoli, poiché potrebbe portare
ad un incidente, causando morte o gravi lesioni.
● Non utilizzare il kit per la riparazione di pneumatici con dimensioni diverse
da quelle dei pneumatici originali, o per qualsiasi altro scopo. Se i
pneumatici non vengono adeguatamente riparati potrebbero verificarsi
incidenti con conseguenti lesioni gravi o mortali.
