Page 369 of 504
369
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)
Märkus
Üks järgnevatest kaitsmetest: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
37HORN NO. 2 7,5 A Signaal
38HORN NO. 1 7,5 A Signaal
39H-LP LH LO 15 A Vasakpoolsed põhituled (lähituled)
40H-LP RH LO 15 A Parempoolne lähituli
41H-LP RH HI 10 A Vasakpoolne kaugtuli
42H-LP RH HI 10 A Parempoolne kaugtuli
43INJ 30 A Sissepritse
44H-LP WASHER 30 A Esitulede puhastid
45AM2 NO. 1 40 A Starter, mootori juhtplokk
46Elektriline rooli
-
võimendi (EPS) 80 A Elektriline roolivõimendi
47A/B MAIN 15 A Turvapadjasüsteemis
48ECU-B 7,5 A Kaugjuhtimispult, kere ECU
49DOME 20 A Laevalgusti
50IG2 7,5 A Mootori juhtplokk
SulavkaitseVoolutugevusVooluahel
86_OM_Europe_OM18071EE.book Page 369 Friday, November 25, 2016 6:53 PM
Page 370 of 504
370
4-3. Omal käel hooldamine
86_EE (OM18071E)
■

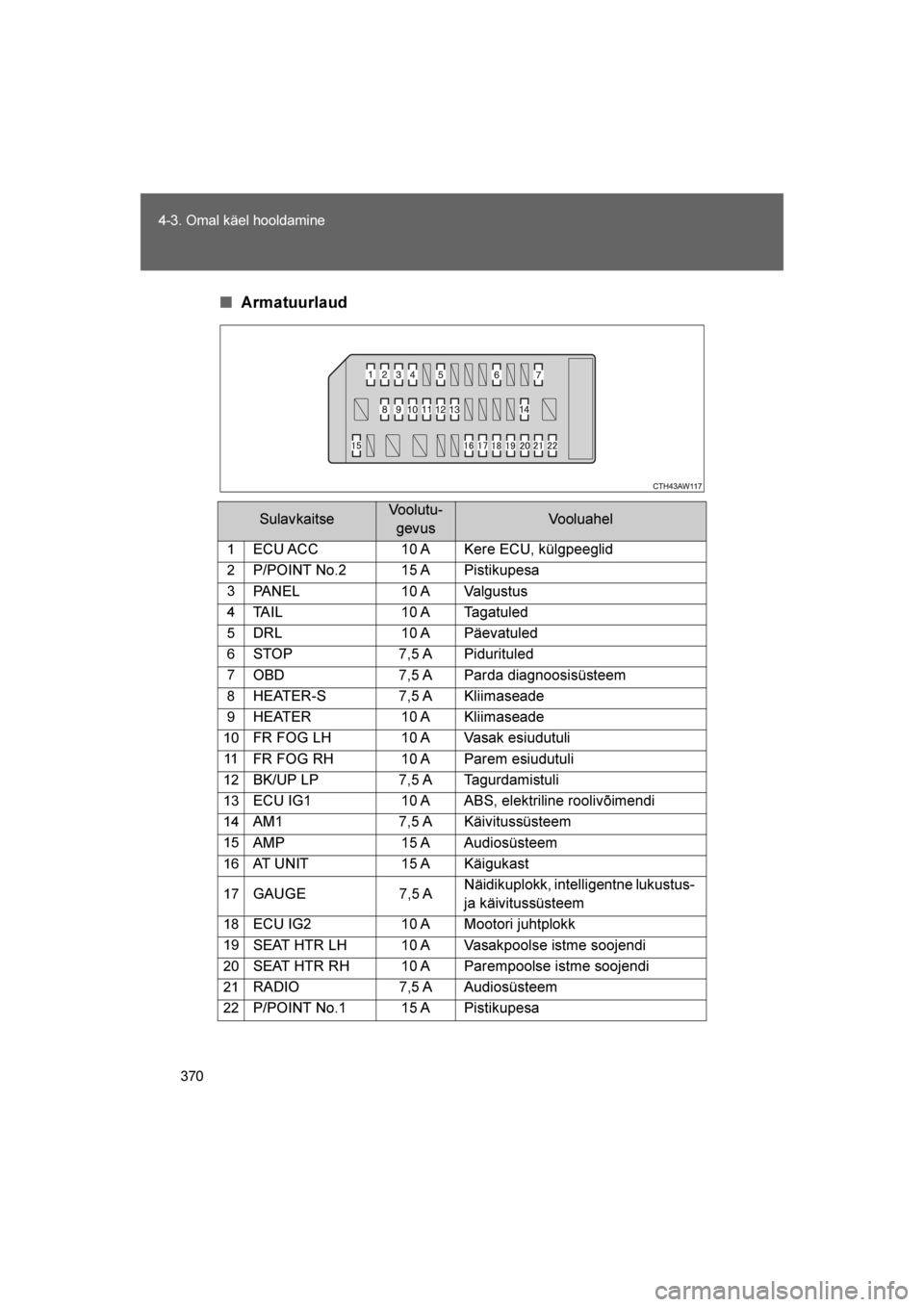

Armatuurlaud
SulavkaitseVoolutu -
gevusVooluahel
1ECU ACC 10 A Kere ECU, külgpeeglid
2P/POINT No.2 15 A Pistikupesa
3PANEL 10 A Valgustus
4TAIL 10 A Tagatuled
5DRL 10 A Päevatuled
6STOP 7,5 A Pidurituled
7OBD 7,5 A Parda diagnoosisüsteem
8HEATER-S 7,5 A Kliimaseade
9HEATER 10 A Kliimaseade
10FR FOG LH 10 A Vasak esiudutuli
11FR FOG RH 10 A Parem esiudutuli
12BK/UP LP 7,5 A Tagurdamistuli
13ECU IG1 10 A ABS, elektriline roolivõimendi
14AM1 7,5 A Käivitussüsteem
15AMP 15 A Audiosüsteem
16AT UNIT 15 A Käigukast
17GAUGE 7,5 A Näidikuplokk, intelligentne lukustus-
ja käivitussüsteem
18ECU IG2 10 A Mootori juhtplokk
19SEAT HTR LH 10 A Vasakpoolse istme soojendi
20SEAT HTR RH 10 A Parempoolse istme soojendi
21RADIO 7,5 A Audiosüsteem
22P/POINT No.1 15 A Pistikupesa
86_OM_Europe_OM18071EE.book Page 370 Friday, November 25, 2016 6:53 PM
Page 371 of 504

371
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)
■
Pärast kaitsme vahetamist
● Kui tuli ei toimi ka pärast sulavkaitsme vahetamist, võib pirn olla läbipõle -
nud. ( →lk 372)
● Kui uus kaitse põleb uuesti läbi, laske autot Toyota volitatud müügiesin -
dajal või mõnel teisel kvalifitseeritud asjatundjal kontrollida.
■ Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et need põlevad läbi enne, kui elektri -
süsteem viga saab.
HOIATUS
■ Rikete ja tulekahju vältimine
Pöörake tähelepanu järgmistele ohutusabinõudele.
Vastasel korral võite põhjustada inimohvritega õnnetuse või tulekahju.
● Ärge kunagi kasutage ettenähtust suurema voolutugevusega kaitset ega
asendage sulavkaitset millegi muuga.
● Kasutage alati Toyota originaalkaitsmeid või samaväärseid sulavkaits -
meid.
● Ärge muutke kaitsmeid ega kaitsmekarpe.
MÄRKUS
■Enne kaitsmete vahetamist
Laske elektrilise ülekoormuse põhjus Toyota esindaja või mõne teise kvalifit -
seeritud asjatundja juures kindlaks määrata ja kõrvaldada.
86_OM_Europe_OM18071EE.book Page 371 Friday, November 25, 2016 6:53 PM
Page 372 of 504
372
4-3. Omal käel hooldamine
86_EE (OM18071E)

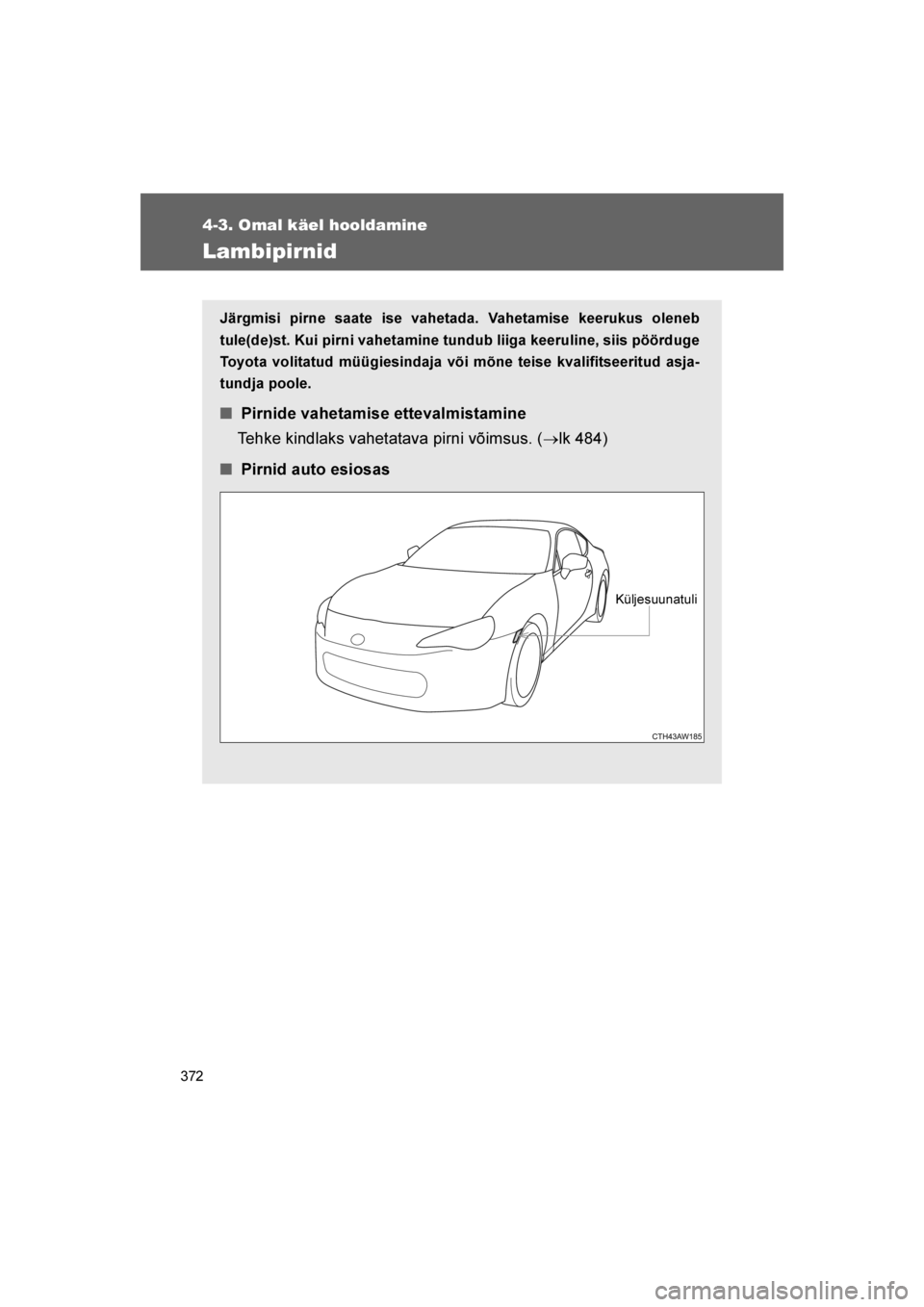

Lambipirnid
Järgmisi pirne saate ise vahetada. Vahetamise keerukus oleneb
tule(de)st. Kui pirni vahetamine tundub liiga keeruline, siis pöörduge
Toyota volitatud müügiesindaja või mõne teise kvalifitseeritud asja-
tundja poole.
■ Pirnide vahetamise ettevalmistamine
Tehke kindlaks vahetatava pirni võimsus. ( →lk 484)
■ Pirnid auto esiosas
Küljesuunatuli
86_OM_Europe_OM18071EE.book Page 372 Friday, November 25, 2016 6:53 PM
Page 373 of 504
373
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)
■

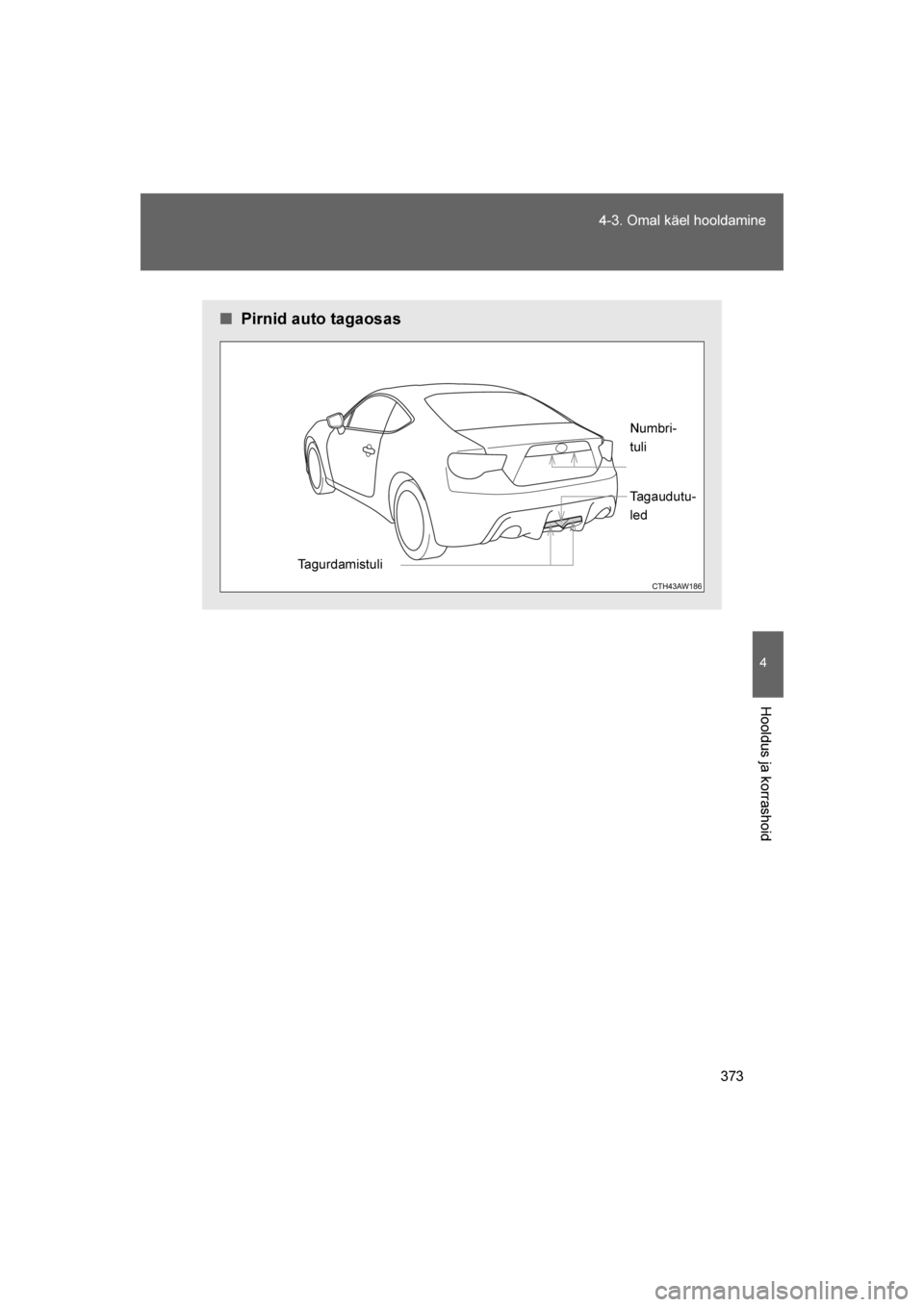

Pirnid auto tagaosas
Tagurdamistuli Numbri
-
tuli
Tagaudutu -
led
86_OM_Europe_OM18071EE.book Page 373 Friday, November 25, 2016 6:53 PM
Page 374 of 504
374
4-3. Omal käel hooldamine
86_EE (OM18071E)

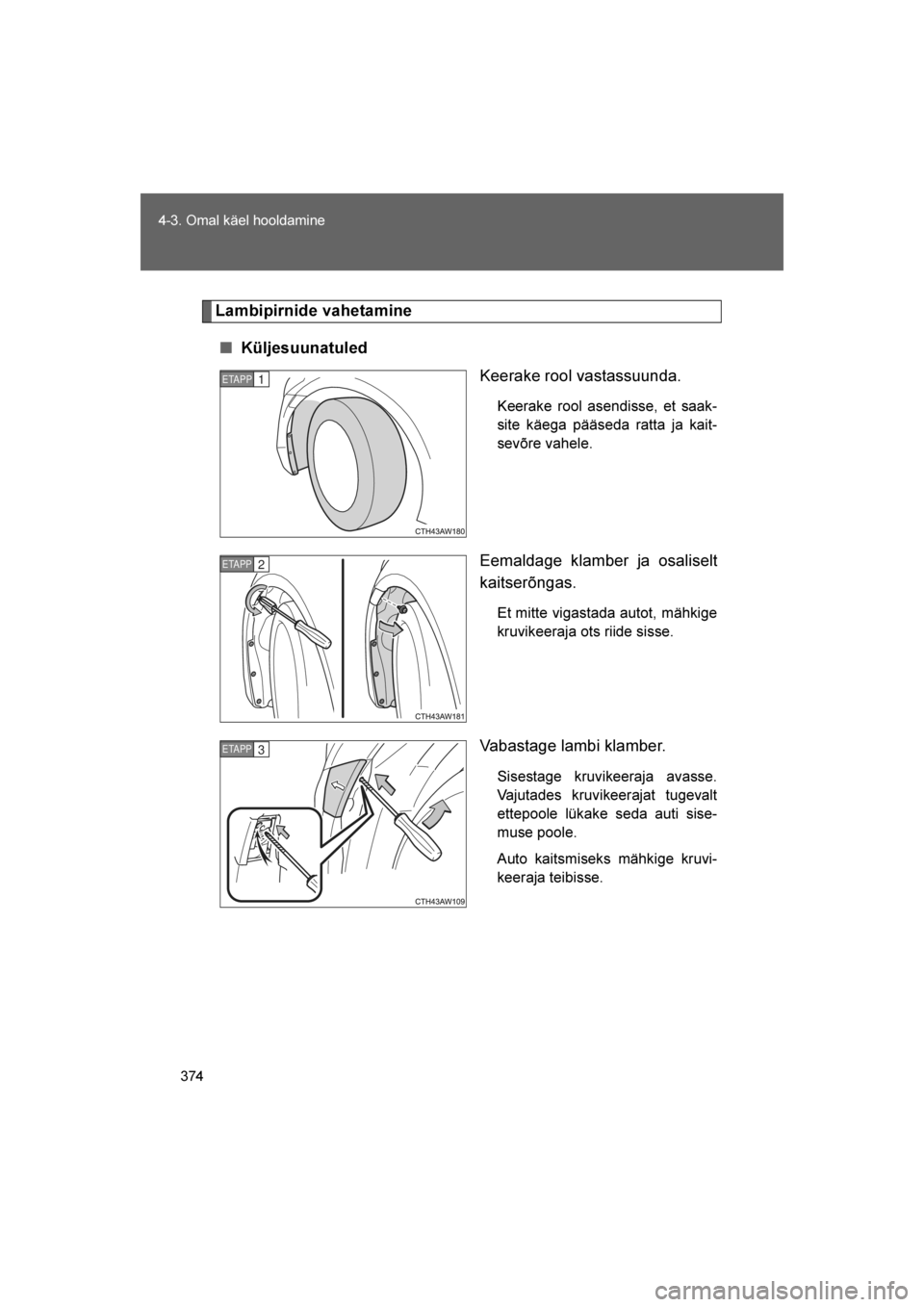

Lambipirnide vahetamine
■ Küljesuunatuled
Keerake rool vastassuunda.
Keerake rool asendisse, et saak-
site käega pääseda ratta ja kait -
sevõre vahele.
Eemaldage klamber ja osaliselt
kaitserõngas.
Et mitte vigastada autot, mähkige
kruvikeeraja ots riide sisse.
Vabastage lambi klamber.
Sisestage kruvikeeraja avasse.
Vajutades kruvikeerajat tugevalt
ettepoole lükake seda auti sise -
muse poole.
Auto kaitsmiseks mähkige kruvi -
keeraja teibisse.
ETAPP1
ETAPP2
ETAPP3
86_OM_Europe_OM18071EE.book Page 374 Friday, November 25, 2016 6:53 PM
Page 375 of 504
375
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)

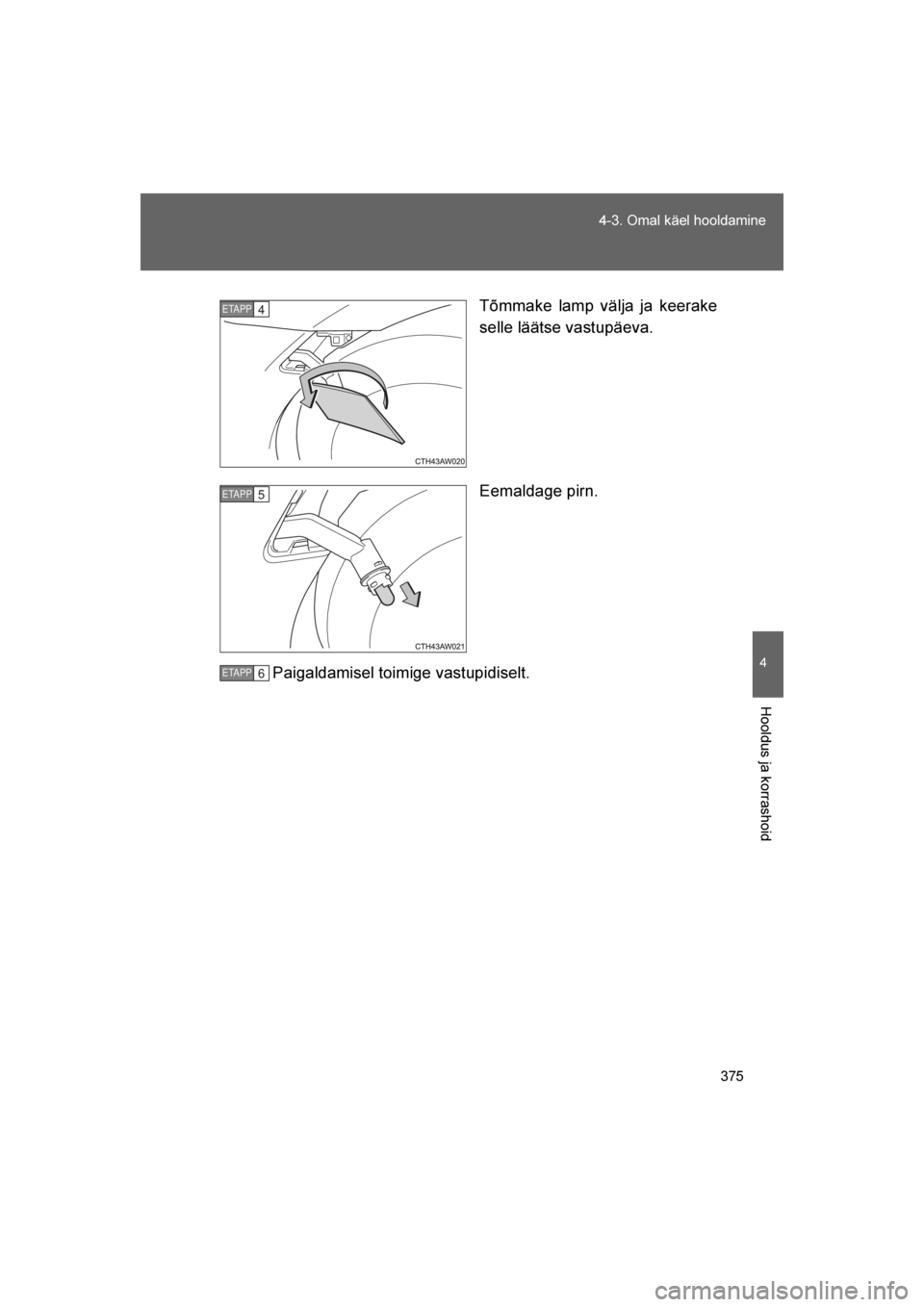

Tõmmake lamp välja ja keerake
selle läätse vastupäeva.
Eemaldage pirn.
Paigaldamisel toimige vastupidiselt.
ETAPP4
ETAPP5
ETAPP6
86_OM_Europe_OM18071EE.book Page 375 Friday, November 25, 2016 6:53 PM
Page 376 of 504
376
4-3. Omal käel hooldamine
86_EE (OM18071E)
■

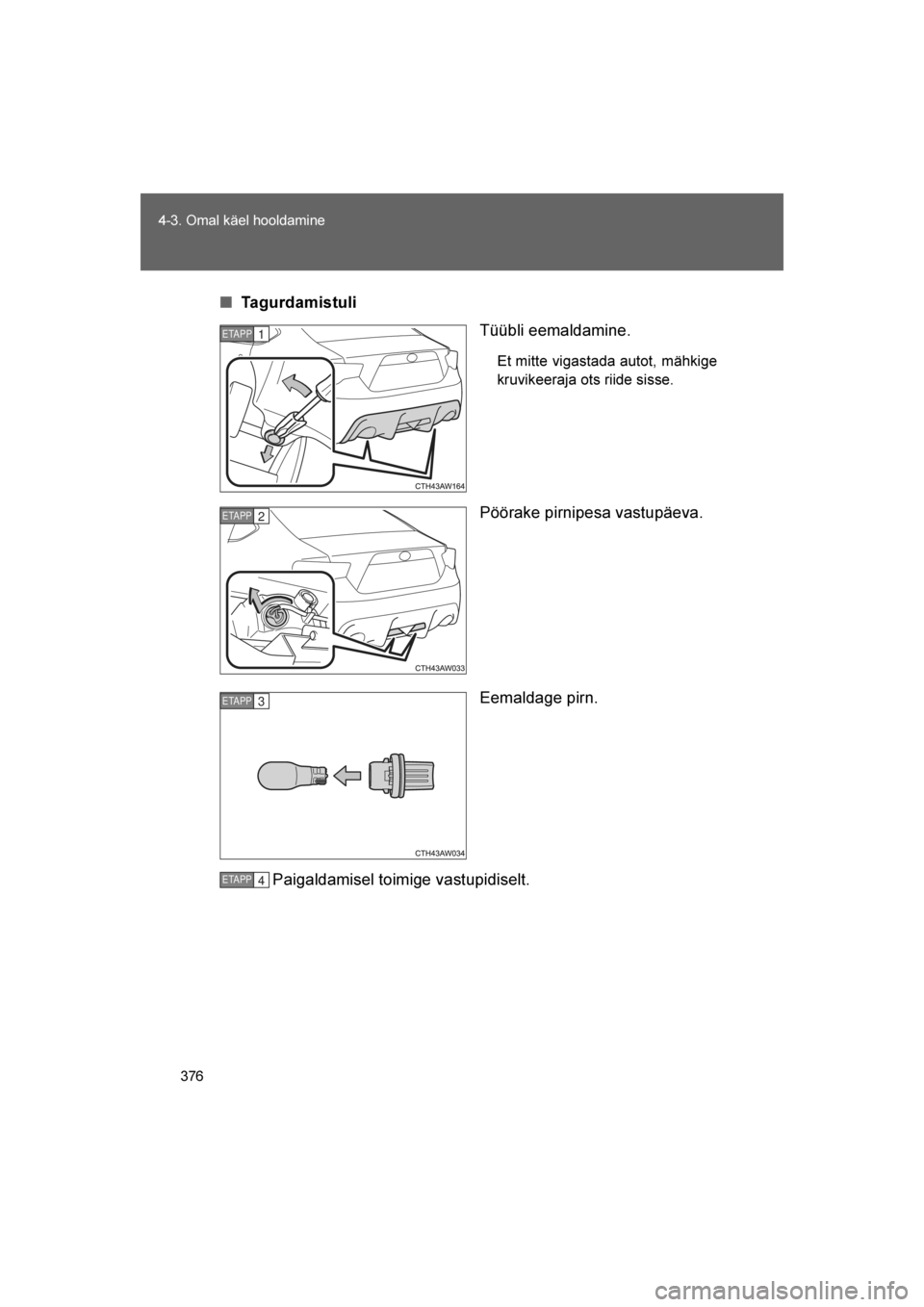

Tagurdamistuli
Tüübli eemaldamine.
Et mitte vigastada autot, mähkige
kruvikeeraja ots riide sisse.
Pöörake pirnipesa vastupäeva.
Eemaldage pirn.
Paigaldamisel toimige vastupidiselt.
ETAPP1
ETAPP2
ETAPP3
ETAPP4
86_OM_Europe_OM18071EE.book Page 376 Friday, November 25, 2016 6:53 PM
