2017 TOYOTA GT86 Kasutusjuhend (in Estonian)

361
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)

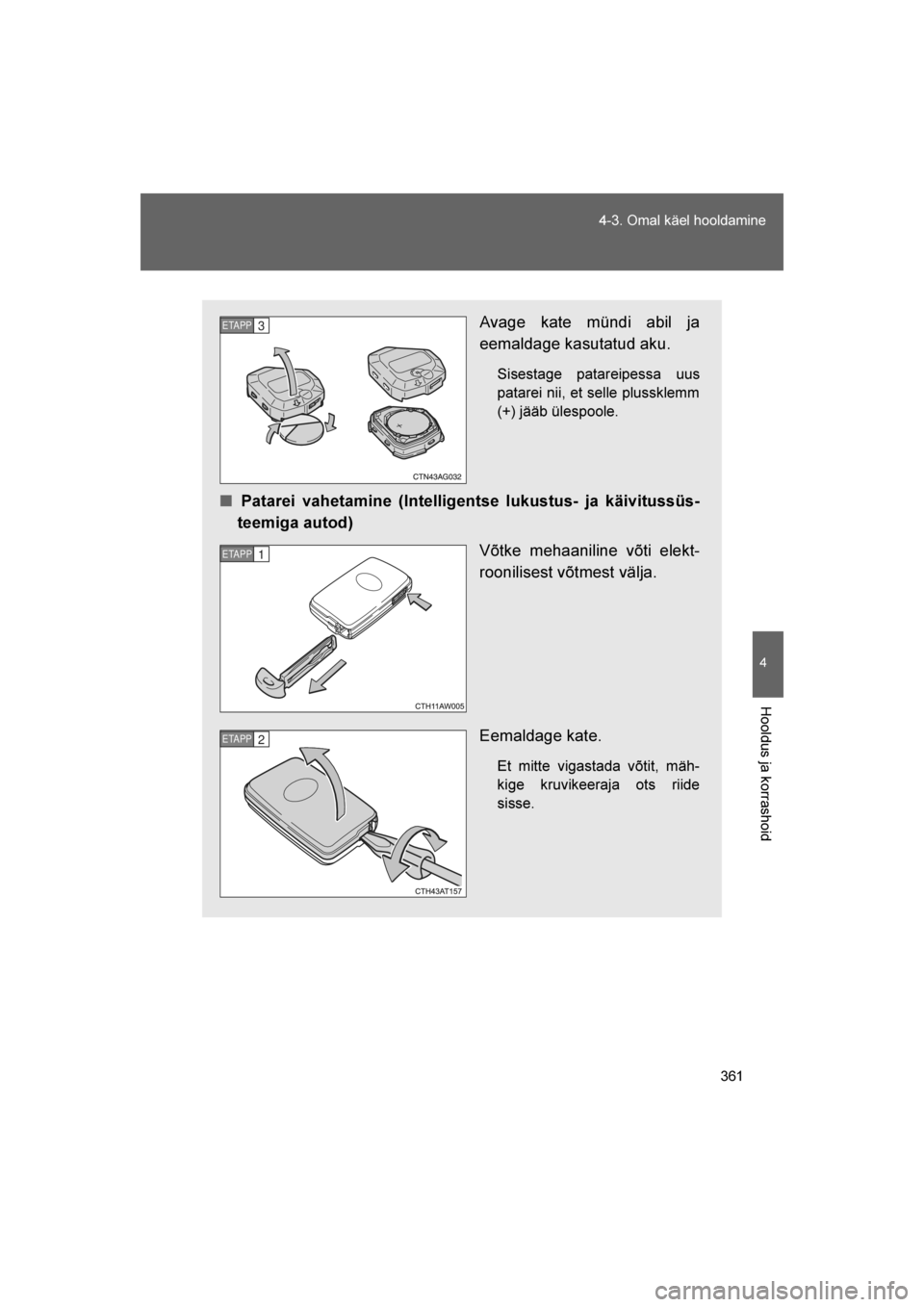

Avage kate mündi abil ja
eemaldage kasutatud aku.
Sisestage patareipessa uus
patarei nii, et selle plussklemm
(+) jääb ülespoole.
■
Patarei vahetamine (Intelligentse lukustus- ja käivitussüs -
teemiga autod)
Võtke mehaaniline võti elekt-
roonilisest võtmest välja.
Eemaldage kate.
Et mitte vigastada võtit, mäh -
kige kruvikeeraja ots riide
sisse.
ETAPP3
ETAPP1
ETAPP2
86_OM_Europe_OM18071EE.book Page 361 Friday, November 25, 2016 6:53 PM

362
4-3. Omal käel hooldamine
86_EE (OM18071E)
■
Kasutage liitiumpatareid CR2016 (intelligentse lukustus- ja käivitussüs -
teemita autod) või CR1632 (intelligentse lukustus- ja käivitussüstee -
miga autod).
● Uue patarei saate Toyota volitatud müügiesindajalt, mõnelt teiselt kvalifit -
seeritud asjatundjalt või kauplusest, kus müüakse kodumasinaid, kaame -
raid jms.
● Asendage tühi patarei kindlasti valmistaja soovitatava või samaväärse
patareiga.
● Vabanege pruugitud patareidest vastavalt kohalikele eeskirjadele.
■ Võtme patarei tühjenemine
Patarei tühjenemisel võite täheldada järgmist.
● Intelligentne lukustus- ja käivitussüsteem (mõnel mudelil) või kaugjuhti -
mispult ei toimi laitmatult.
● Võtme töökaugus väheneb.
■ Mooduli tagasipaigutamine (Intelligentse lukustus- ja käivitussüstee -
mita autod)
Eemaldage vana patarei.
Sisestage patareipessa uus
patarei nii, et selle plussklemm
(+) jääb ülespoole.
ETAPP3
Sisestage moodul otse ülalt. Nurga all
paigaldamine võib segada nuppude kor -
rektset kasutamist.
86_OM_Europe_OM18071EE.book Page 362 Friday, November 25, 2016 6:53 PM

363
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)
HOIATUS
■
Eemaldatud patarei ja muud osad
Laps võib patarei vms allaneelamisel lämbuda. Hoidke lastele kättesaama -
tus kohas Hoiatuse eiramine võib kaasa tuua üliraskeid vigastusi.
■ Liitiumpatarei sertifitseerimisandmed
● VALE PATAREI VÕIB PLAHVATADA. VABANEGE PRUUGITUD PATA -
REIDEST VASTAVALT KOHALIKELE EESKIRJADELE.
● Patareisid ei tohi jätta päikese kätte, visata tulle.
MÄRKUS
■Patarei vahetamine
Pöörake tähelepanu järgmistele ohutusabinõudele:
● Vahetage patareid alati kuivade kätega.
Niiskus võib põhjustada roostetamist.
● Ärge puudutage ega liigutage ühtegi võtme sisedetaili.
● Ärge painutage klemme.
86_OM_Europe_OM18071EE.book Page 363 Friday, November 25, 2016 6:53 PM

364
4-3. Omal käel hooldamine
86_EE (OM18071E)
??

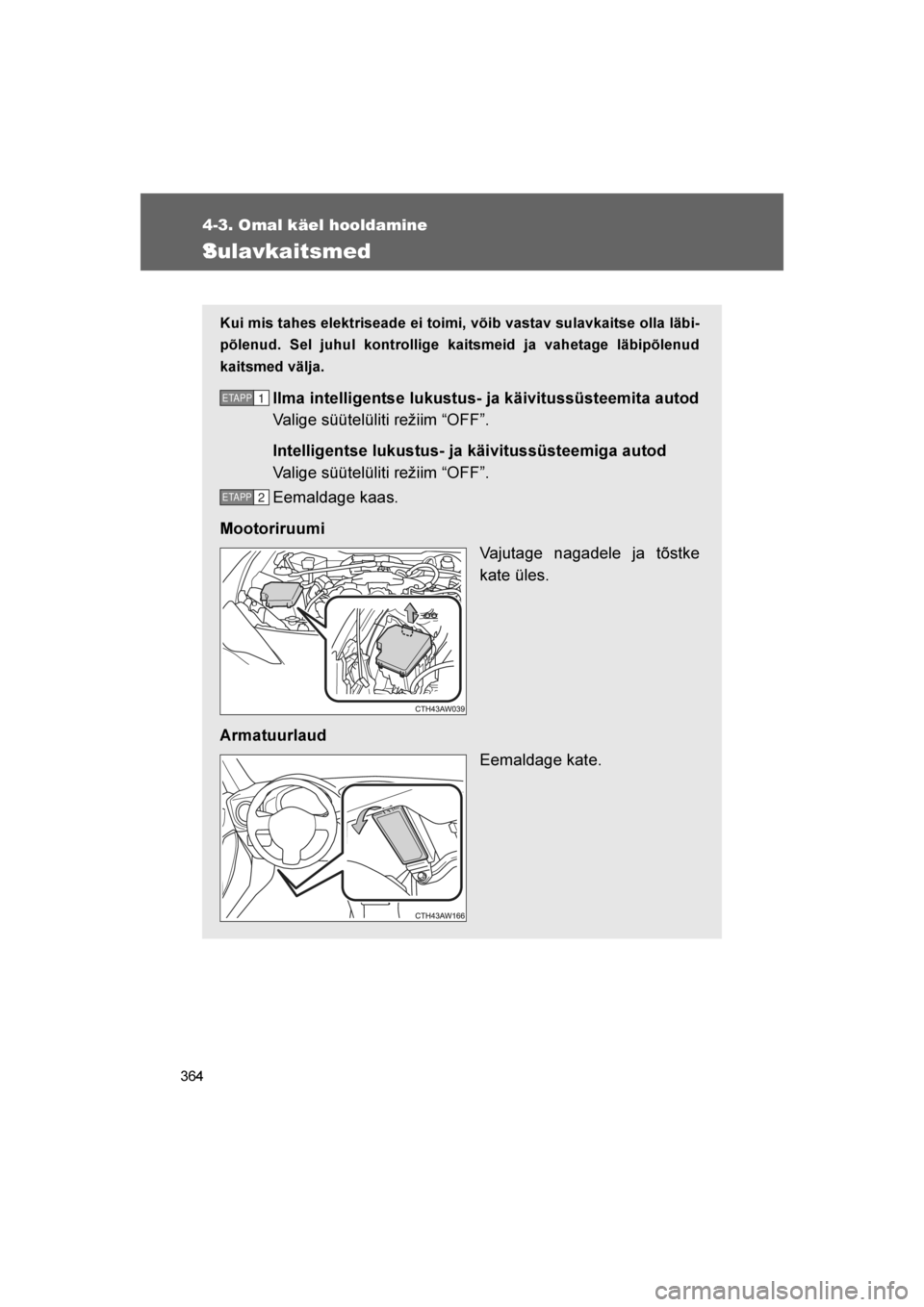

Sulavkaitsmed
Kui mis tahes elektriseade ei toimi, võib vastav sulavkaitse olla läbi-
põlenud. Sel juhul kontrollige kaitsmeid ja vahetage läbipõlenud
kaitsmed välja.
Ilma intelligentse lukustus- ja käivitussüsteemita autod
Valige süütelüliti režiim “OFF”.
Intelligentse lukustus- ja käivitussüsteemiga autod
Valige süütelüliti režiim “OFF”.
Eemaldage kaas.
Mootoriruumi Vajutage nagadele ja tõstke
kate üles.
Armatuurlaud Eemaldage kate.ETAPP1
ETAPP2
86_OM_Europe_OM18071EE.book Page 364 Friday, November 25, 2016 6:53 PM

365
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)

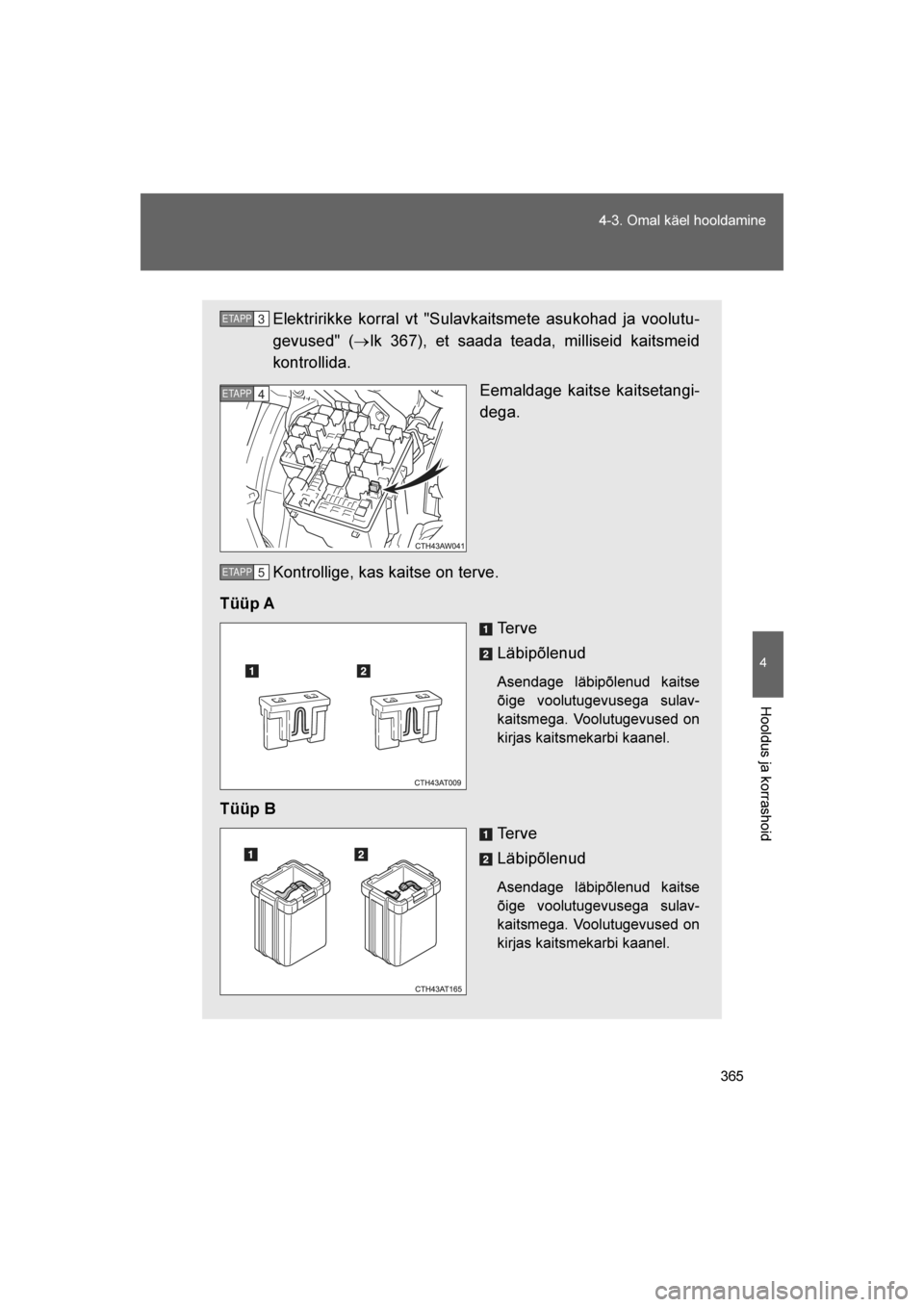

Elektririkke korral vt "Sulavkaitsmete asukohad ja voolutu
-
gevused" ( →lk 367), et saada teada, milliseid kaitsmeid
kontrollida.
Eemaldage kaitse kaitsetangi -
dega.
Kontrollige, kas kaitse on terve.
Tüüp A Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
Tüüp B
Te r v e
Läbipõlenud
Asendage läbipõlenud kaitse
õige voolutugevusega sulav-
kaitsmega. Voolutugevused on
kirjas kaitsmekarbi kaanel.
ETAPP3
ETAPP4
ETAPP5
86_OM_Europe_OM18071EE.book Page 365 Friday, November 25, 2016 6:53 PM

366
4-3. Omal käel hooldamine
86_EE (OM18071E)

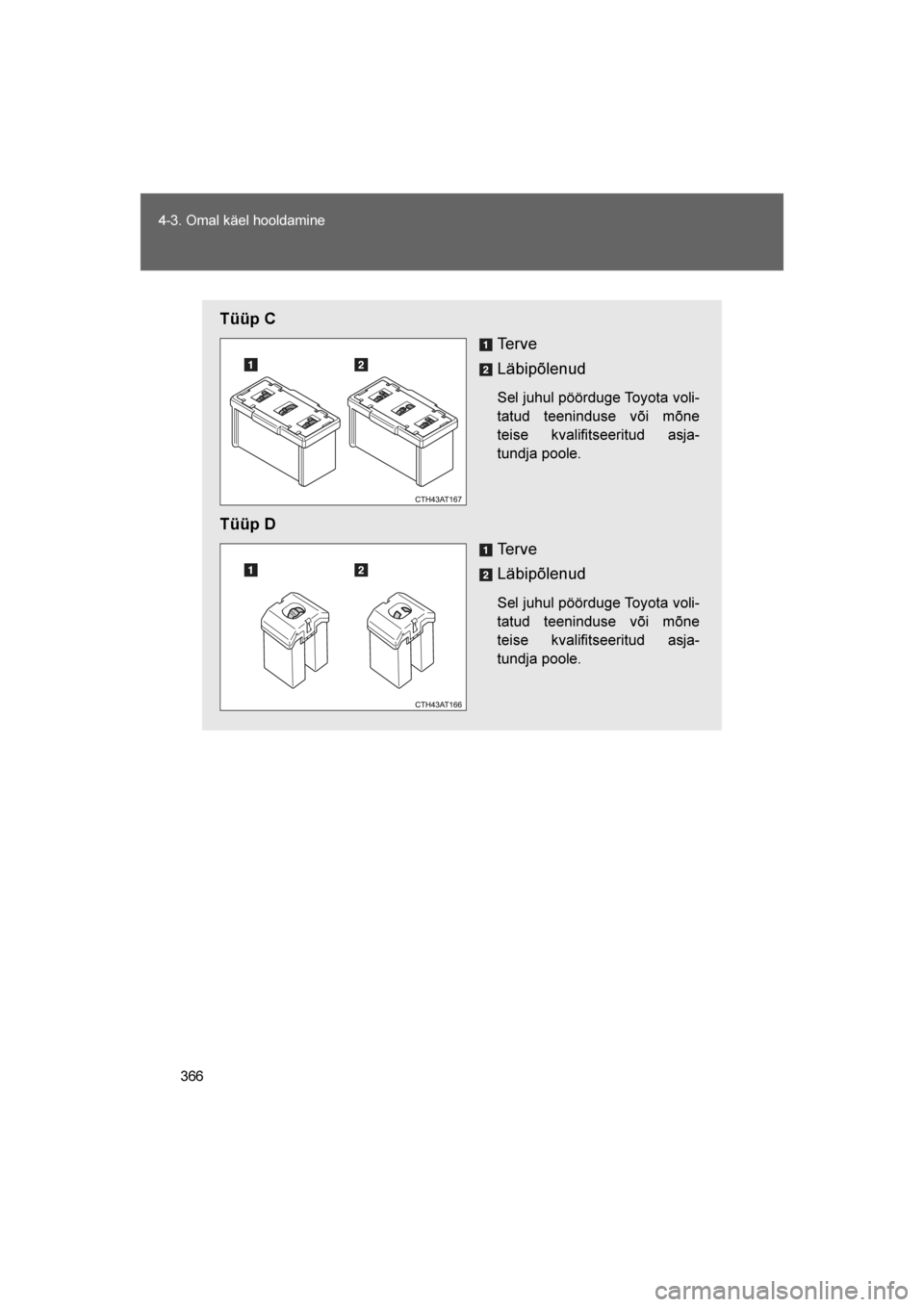

Tüüp C
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja -
tundja poole.
Tüüp D
Te r v e
Läbipõlenud
Sel juhul pöörduge Toyota voli-
tatud teeninduse või mõne
teise kvalifitseeritud asja -
tundja poole.
86_OM_Europe_OM18071EE.book Page 366 Friday, November 25, 2016 6:53 PM

367
4-3. Omal käel hooldamine
4
Hooldus ja korrashoid
86_EE (OM18071E)
Sulavkaitsmete asukohad ja voolutugevused
■ Mootoriruumi
SulavkaitseVoolutugevusVooluahel
1MIR HTR 7,5 A Peeglisoojendid
2RDI 25 A Jahutusventilaator
3(PUSH-AT) 7,5 A Mootori juhtplokk
4ABS NO. 1 40 A ABS
5HEATER 50 A Kliimaseade
6WASHER 10 A Esiklaasi pesur
7WIPER 30 A Esiklaasipuhastid
8RR DEF 30 A Tagaklaasisoojendi
9(RR FOG) 10 A Tagumised udutuled
10D FR DOOR 25 A Elektriline klaasitõstuk (juhi külg)
11(CDS) 25 A Jahutusventilaator
12D-OP 25 A¾
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Elektr iline klaasitõstuk (kaassõitja külg)
15SPARE Vt märkust. Varukaitse
86_OM_Europe_OM18071EE.book Page 367 Friday, November 25, 2016 6:53 PM

368
4-3. Omal käel hooldamine
86_EE (OM18071E)
16SPARE Vt märkust. Varukaitse
17SPARE Vt märkust. Varukaitse
18SPARE Vt märkust. Varukaitse
19SPARE Vt märkust. Varukaitse
20SPARE Vt märkust. Varukaitse
21ST 7,5 A Käivitussüsteem
22ALT-S 7,5 A Laadimissüsteemi
23(STR LOCK) 7,5 A Rooliluku
24D/L 20 A Kesklukustus
25ETCS 15 A Mootori juhtplokk
26(AT+B) 7,5 A Käigukast
27(AM2 NO. 2) 7,5 A
Intelligentne lukustus- ja käivitussüs
-
teem
28EFI (CTRL) 15 A Mootori juhtplokk
29EFI (HTR) 15 A Sissepritse
30EFI (IGN) 15 A Käivitussüsteem
31EFI (+B) 7,5 A Mootori juhtplokk
32HAZ 15 A Suunatuled, ohutuled
33MPX-B 7,5 A Automaatne kliimaseade, näidikuplokk
34F/PMP 20 A Sissepritse
35IG2 MAIN 30 A SRS turvapadjad, mootori juhtplokk
36DCC 30 A Laevalgusti, kaugjuhtimispult, kere
ECU
SulavkaitseVoolutugevusVooluahel
