2017 TOYOTA AURIS TOURING SPORTS Manuale duso (in Italian)

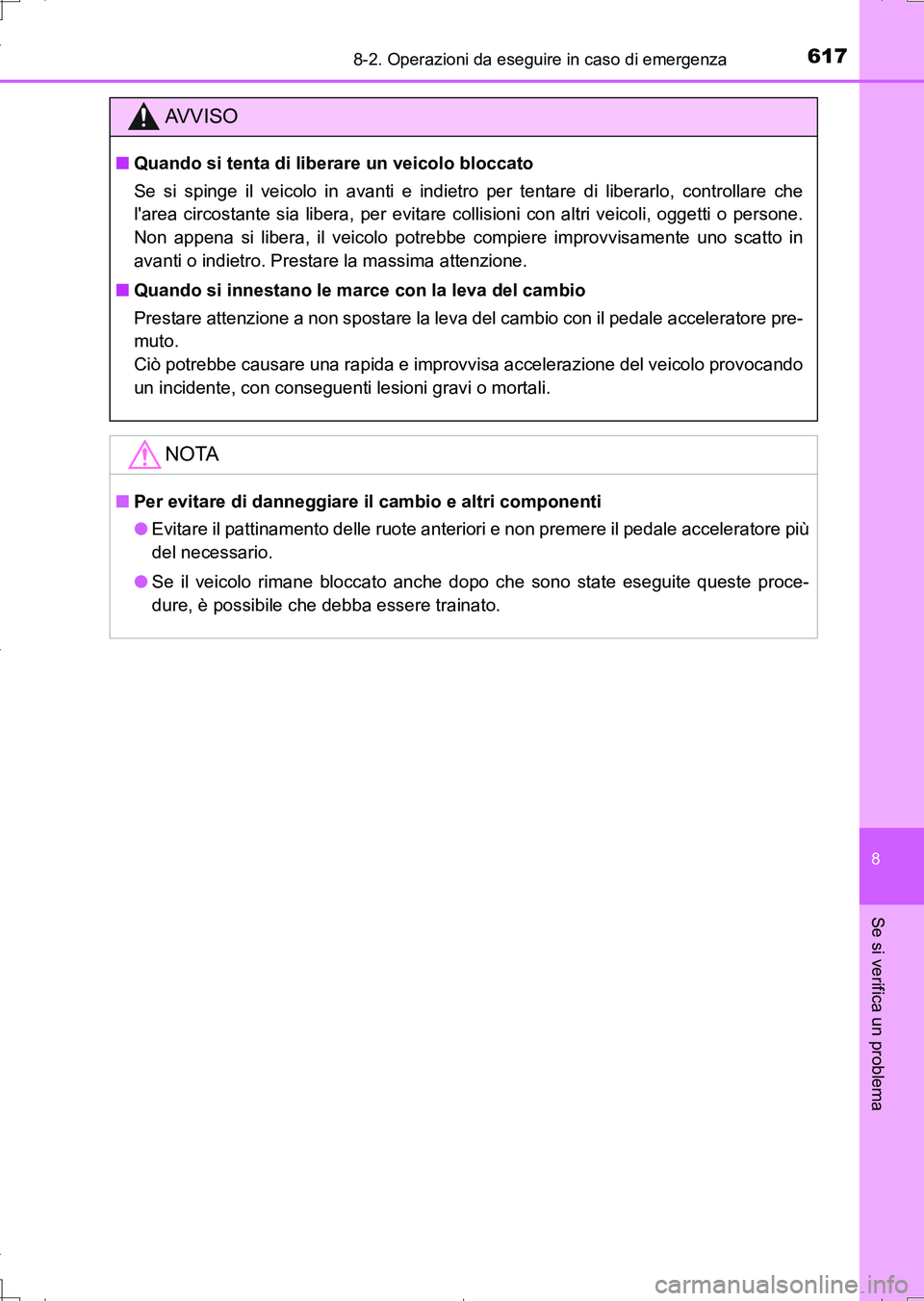

6178-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Quando si tenta di liberare un veicolo bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l'area circostante sia libera, per evitare collisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere improvvisamente uno scatto in
avanti o indietro. Prestare la massima attenzione.
■Quando si innestano le marce con la leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale acceleratore pre-
muto.
Ciò potrebbe causare una rapida e improvvisa accelerazione del veicolo provocando
un incidente, con conseguenti lesioni gravi o mortali.
NOTA
■Per evitare di danneggiare il cambio e altri componenti
●Evitare il pattinamento delle ruote anteriori e non premere il pedale acceleratore più
del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste proce-
dure, è possibile che debba essere trainato.
AURIS Touring Sports_OM_Italian_OM12L17L.book 617 ページ ２０１６年６月２８日　火曜日　午後８時３２分

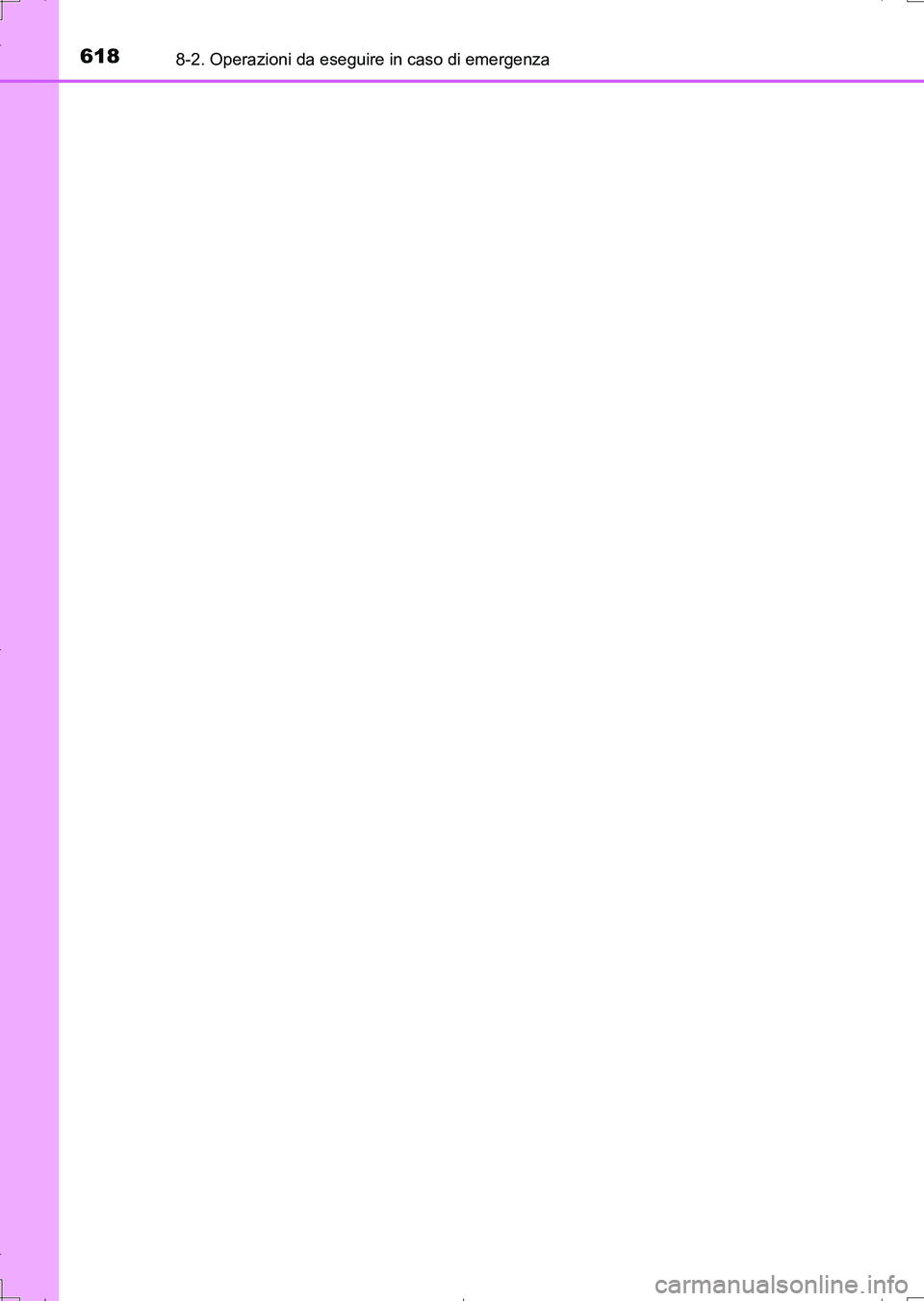

6188-2. Operazioni da eseguire in caso di emergenza
UK_AURIS_Touring_Sports_EL (OM12L17L)
AURIS Touring Sports_OM_Italian_OM12L17L.book 618 ページ ２０１６年６月２８日　火曜日　午後８時３２分

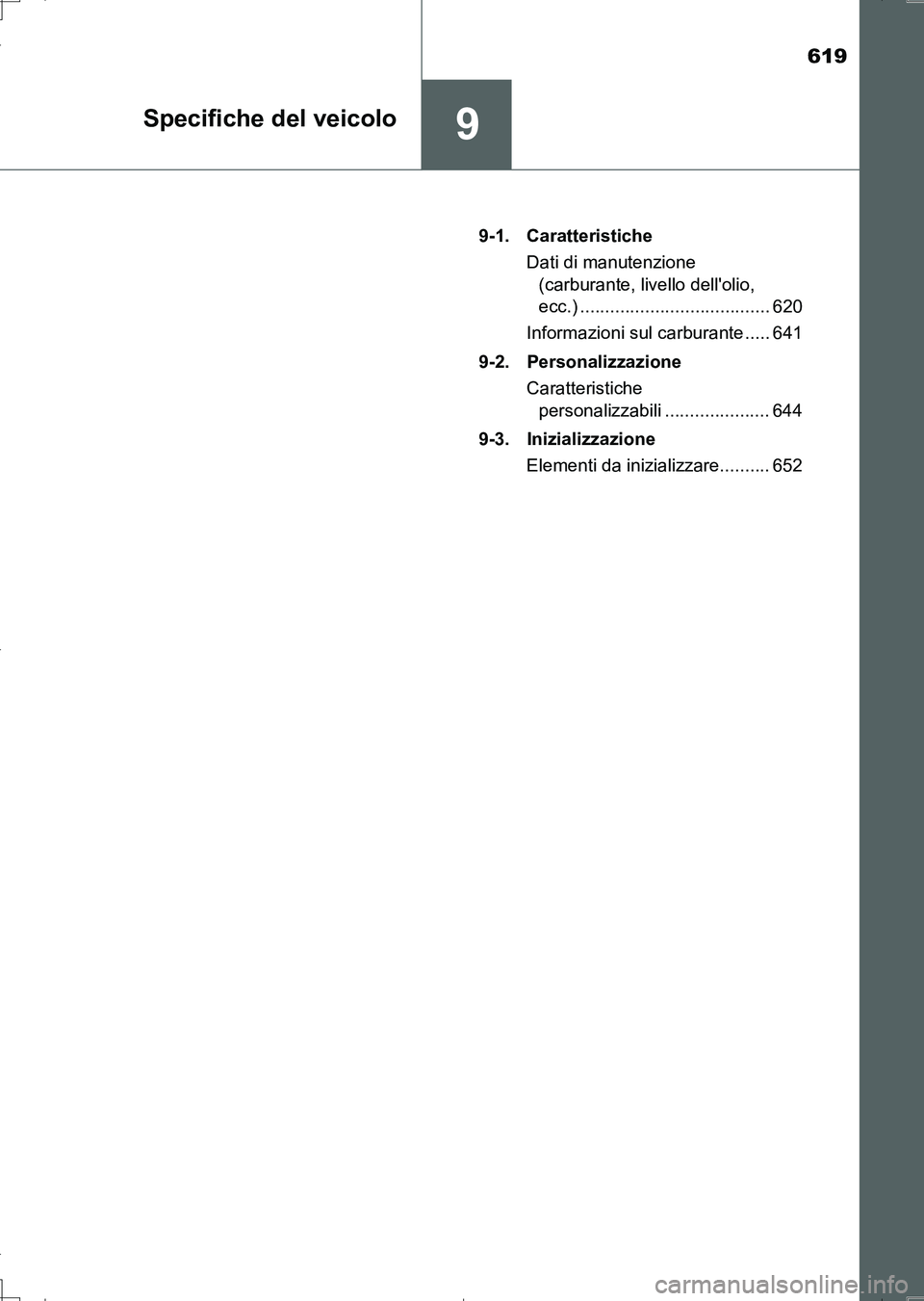

619
9Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)9-1. Caratteristiche
Dati di manutenzione
(carburante, livello dell'olio,
ecc.) ...................................... 620
Informazioni sul carburante ..... 641
9-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 644
9-3. Inizializzazione
Elementi da inizializzare.......... 652
AURIS Touring Sports_OM_Italian_OM12L17L.book 619 ページ ２０１６年６月２８日　火曜日　午後８時３２分

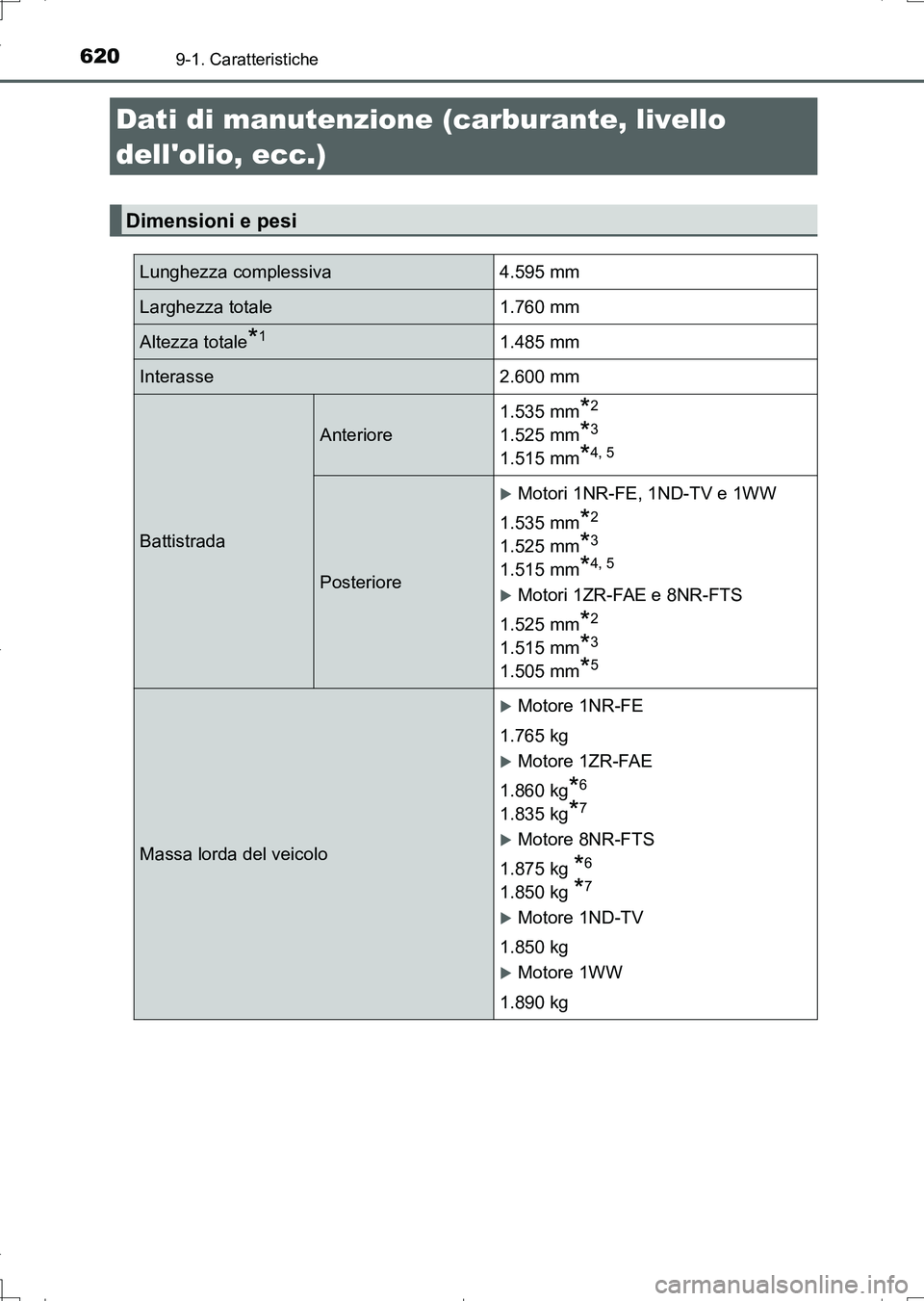

620
UK_AURIS_Touring_Sports_EL (OM12L17L)
9-1. Caratteristiche
Dati di manutenzione (carburante, livello
dell'olio, ecc.)
Dimensioni e pesi
Lunghezza complessiva 4.595 mm
Larghezza totale 1.760 mm
Altezza totale*11.485 mm
Interasse 2.600 mm
Battistrada
Anteriore1.535 mm
*2
1.525 mm*3
1.515 mm*4, 5
Posteriore
Motori 1NR-FE, 1ND-TV e 1WW
1.535 mm
*2
1.525 mm*3
1.515 mm*4, 5
Motori 1ZR-FAE e 8NR-FTS
1.525 mm
*2
1.515 mm*3
1.505 mm*5
Massa lorda del veicolo
Motore 1NR-FE
1.765 kg
Motore 1ZR-FAE
1.860 kg
*6
1.835 kg*7
Motore 8NR-FTS
1.875 kg
*6
1.850 kg *7
Motore 1ND-TV
1.850 kg
Motore 1WW
1.890 kg
AURIS Touring Sports_OM_Italian_OM12L17L.book 620 ページ ２０１６年６月２８日　火曜日　午後８時３２分

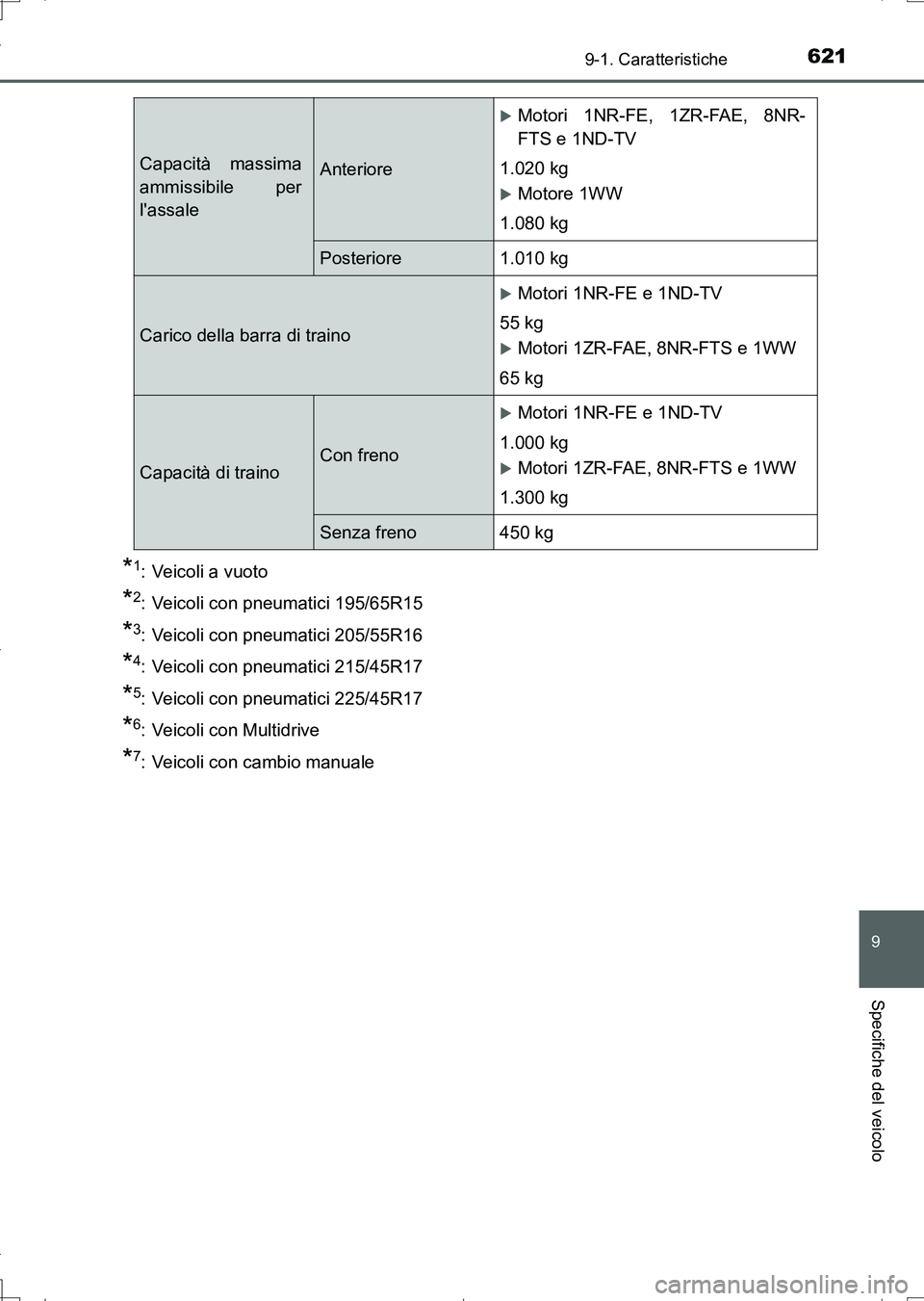

621
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)
*1: Veicoli a vuoto
*2: Veicoli con pneumatici 195/65R15
*3: Veicoli con pneumatici 205/55R16
*4: Veicoli con pneumatici 215/45R17
*5: Veicoli con pneumatici 225/45R17
*6: Veicoli con Multidrive
*7: Veicoli con cambio manuale
Capacità massima
ammissibile per
l'assaleAnteriore
Motori 1NR-FE, 1ZR-FAE, 8NR-
FTS e 1ND-TV
1.020 kg
Motore 1WW
1.080 kg
Posteriore 1.010 kg
Carico della barra di traino
Motori 1NR-FE e 1ND-TV
55 kg
Motori 1ZR-FAE, 8NR-FTS e 1WW
65 kg
Capacità di trainoCon freno
Motori 1NR-FE e 1ND-TV
1.000 kg
Motori 1ZR-FAE, 8NR-FTS e 1WW
1.300 kg
Senza freno 450 kg
AURIS Touring Sports_OM_Italian_OM12L17L.book 621 ページ ２０１６年６月２８日　火曜日　午後８時３２分

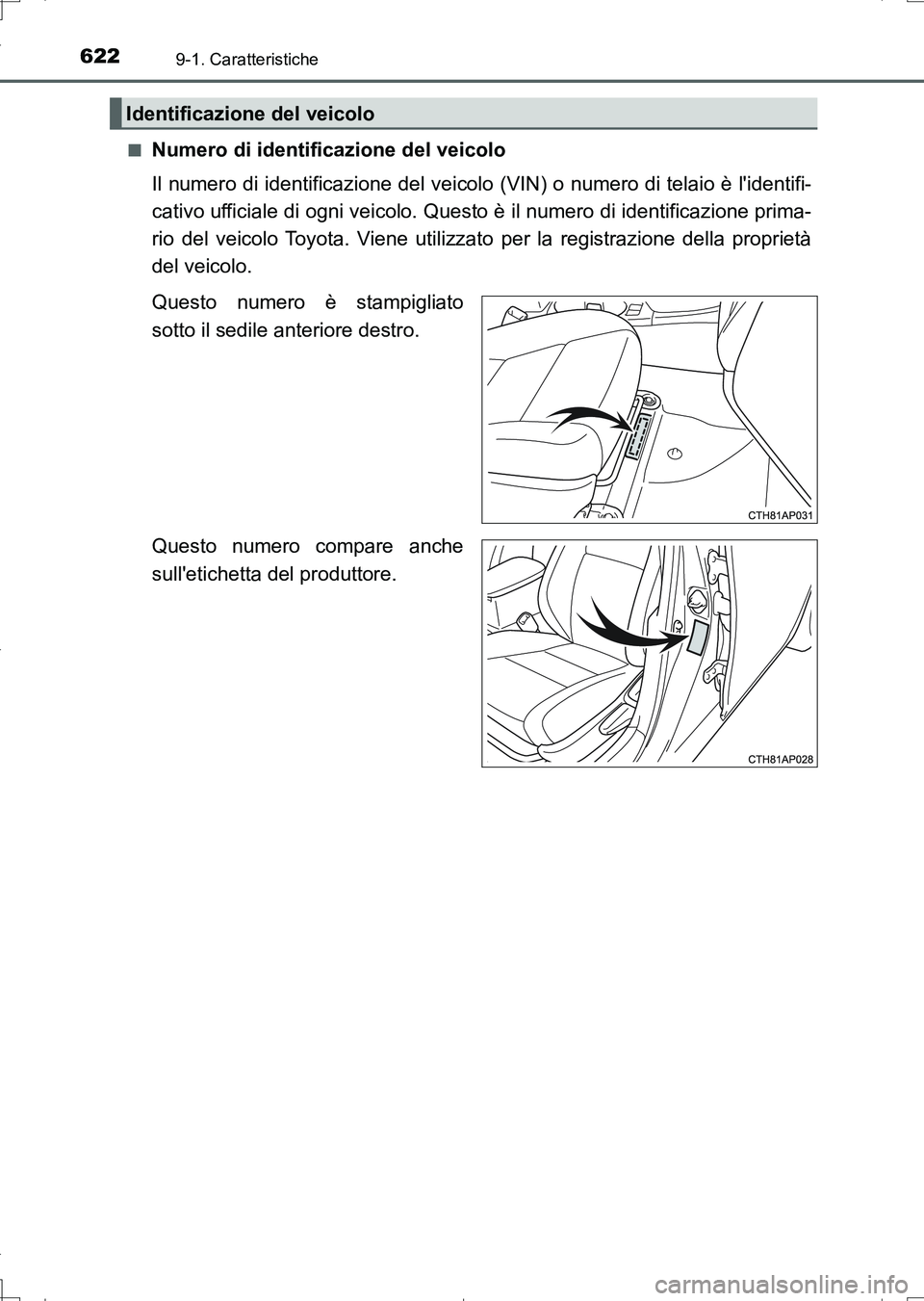

6229-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.
Questo numero è stampigliato
sotto il sedile anteriore destro.
Questo numero compare anche
sull'etichetta del produttore.
Identificazione del veicolo
AURIS Touring Sports_OM_Italian_OM12L17L.book 622 ページ ２０１６年６月２８日　火曜日　午後８時３２分

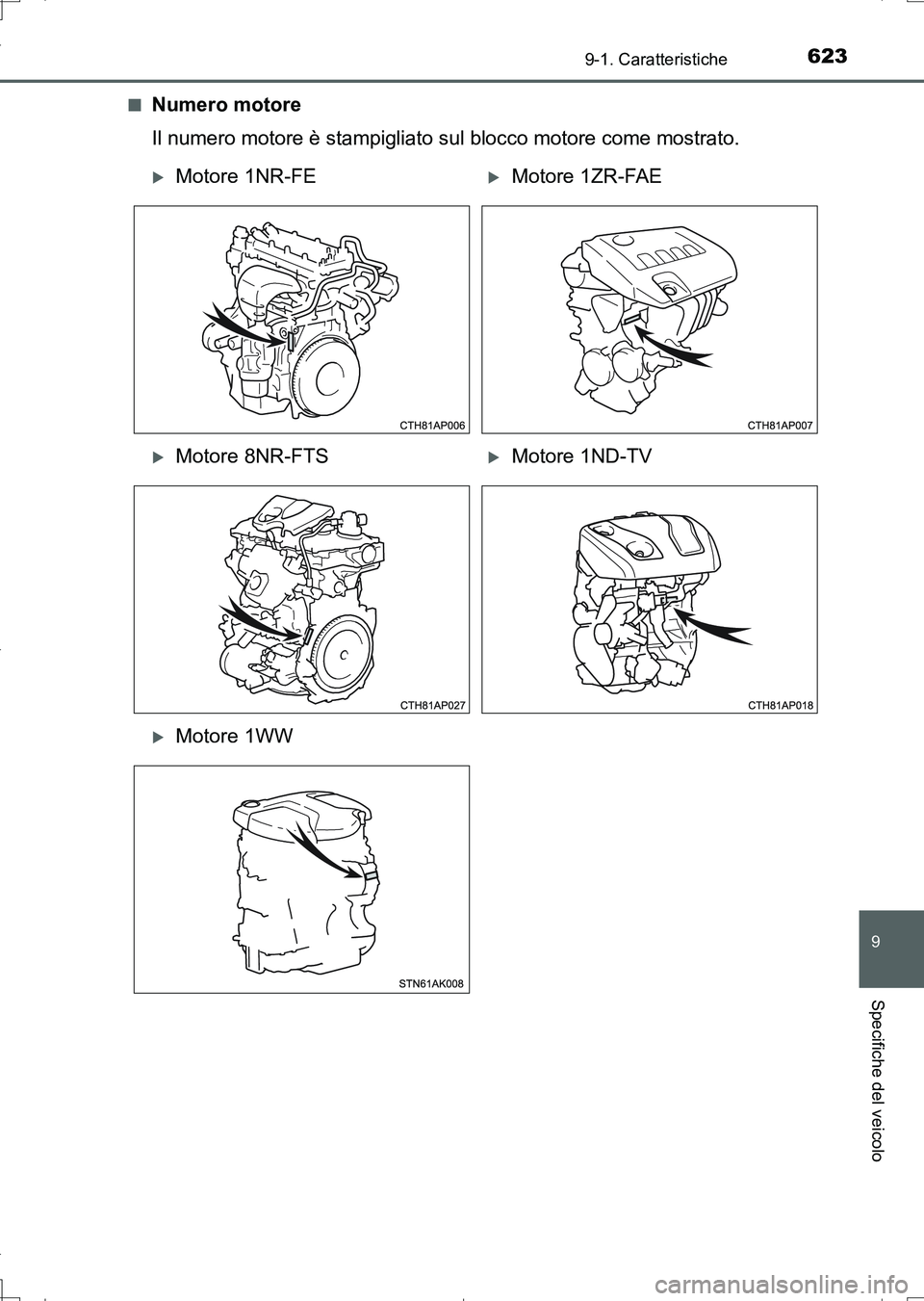

623
9
9-1. Caratteristiche
Specifiche del veicolo
UK_AURIS_Touring_Sports_EL (OM12L17L)■
Numero motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Motore 1NR-FEMotore 1ZR-FAE
Motore 8NR-FTSMotore 1ND-TV
Motore 1WW
AURIS Touring Sports_OM_Italian_OM12L17L.book 623 ページ ２０１６年６月２８日　火曜日　午後８時３２分

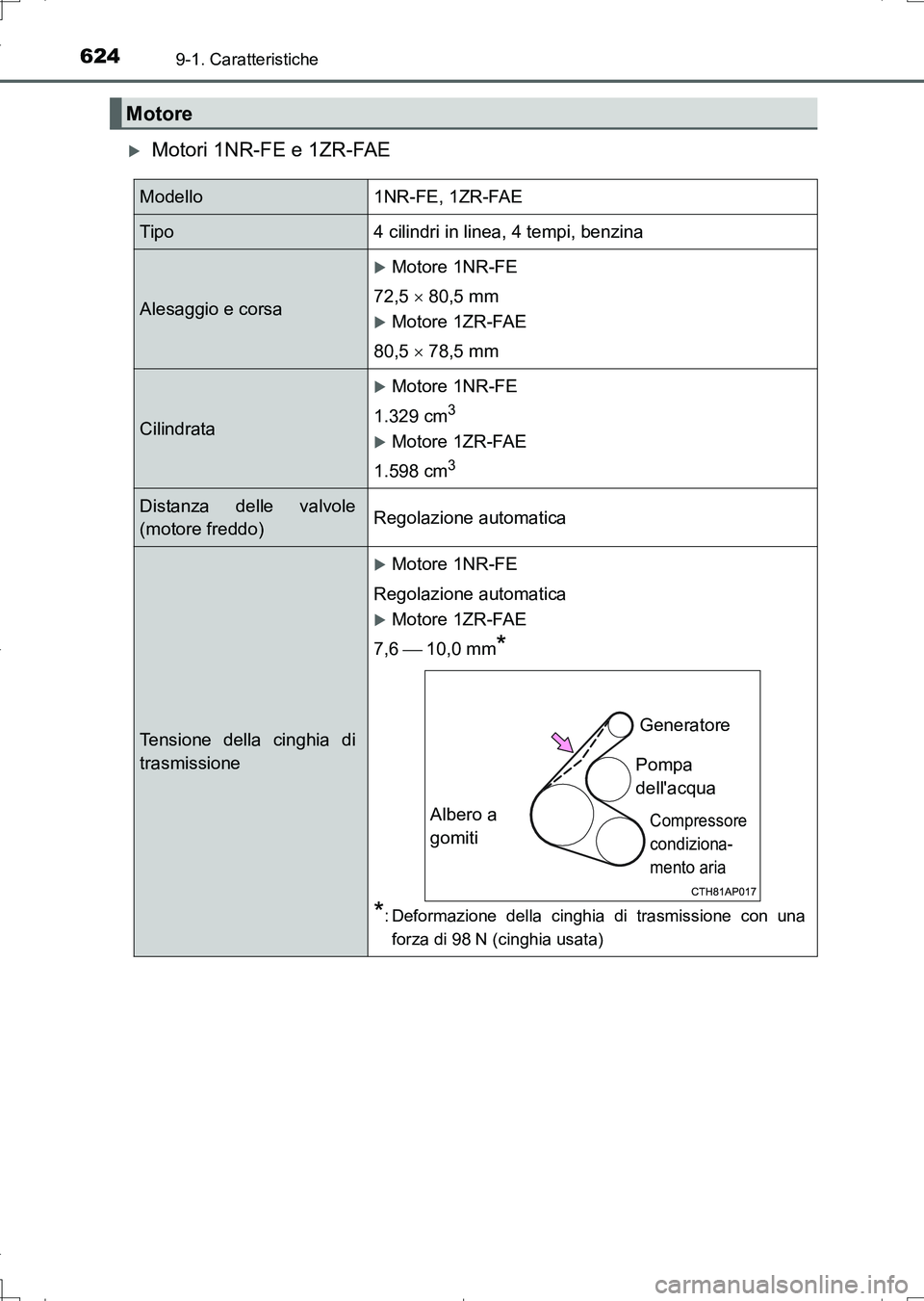

6249-1. Caratteristiche
UK_AURIS_Touring_Sports_EL (OM12L17L)
Motori 1NR-FE e 1ZR-FAE
Motore
Modello1NR-FE, 1ZR-FAE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa
Motore 1NR-FE
72,5  80,5 mm
Motore 1ZR-FAE
80,5  78,5 mm
Cilindrata
Motore 1NR-FE
1.329 cm
3
Motore 1ZR-FAE
1.598 cm
3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissione
Motore 1NR-FE
Regolazione automatica
Motore 1ZR-FAE
7,6 10,0 mm
*
*
: Deformazione della cinghia di trasmissione con una
forza di 98 N (cinghia usata)
Generatore
Pompa
dell'acqua
Compressore
condiziona-
mento ariaAlbero a
gomiti
AURIS Touring Sports_OM_Italian_OM12L17L.book 624 ページ ２０１６年６月２８日　火曜日　午後８時３２分
