5217-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

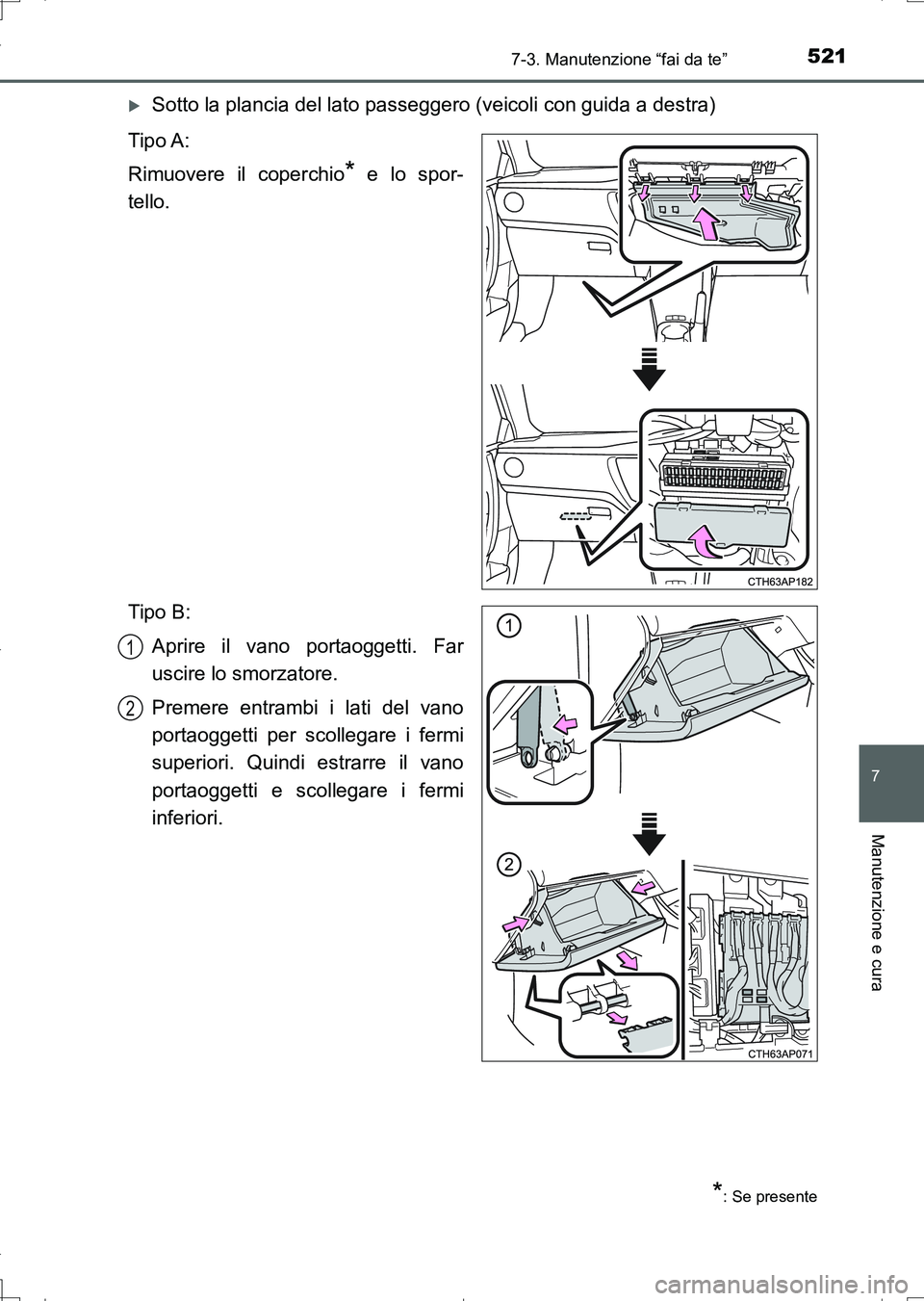

Sotto la plancia del lato passeggero (veicoli con guida a destra)
Tipo A:
Rimuovere il coperchio
* e lo spor-
tello.
Tipo B:
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
superiori. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
*: Se presente
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 521 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5227-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

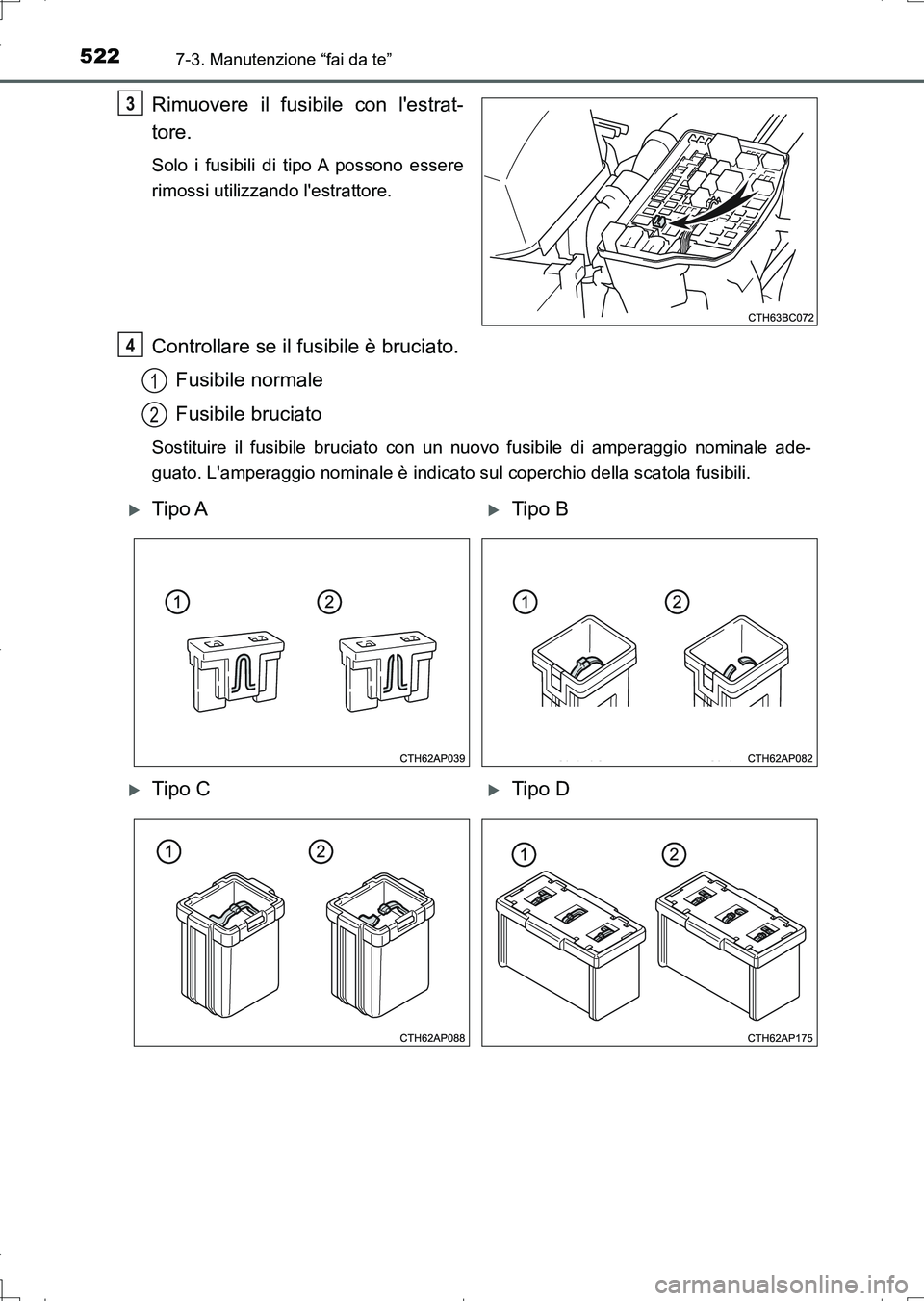

Rimuovere il fusibile con l'estrat-
tore.
Solo i fusibili di tipo A possono essere
rimossi utilizzando l'estrattore.
Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale ade-
guato. L'amperaggio nominale è indicato sul coperchio della scatola fusibili.
3
4
1
2
Tipo ATipo B
Tipo CTipo D
AURIS Touring Sports_OM_Italian_OM12L17L.book 522 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5237-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

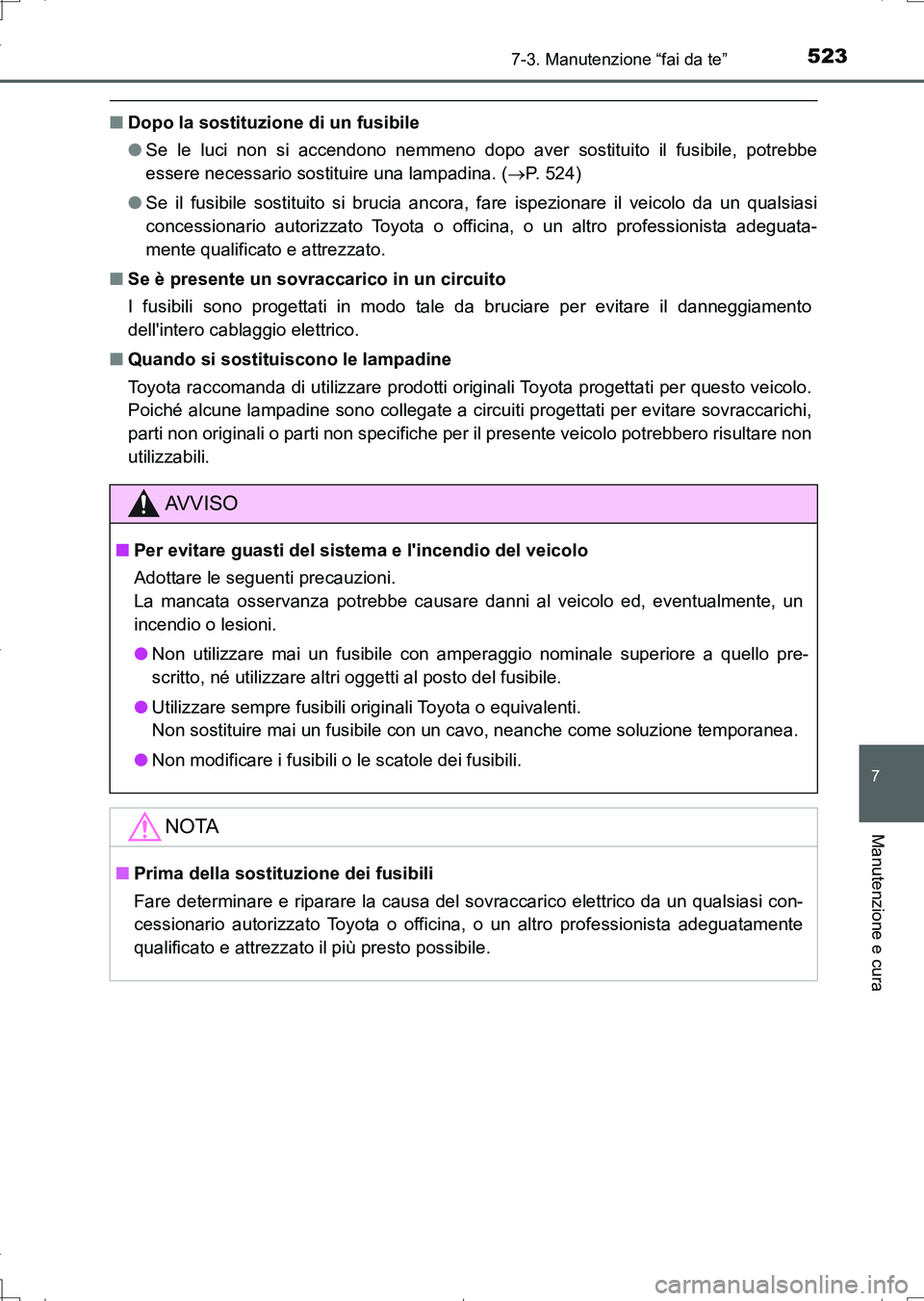

■Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. (P. 5 2 4 )
●Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
■Se è presente un sovraccarico in un circuito
I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento
dell'intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi,
parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non
utilizzabili.
AV V I S O
■Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un
incendio o lesioni.
●Non utilizzare mai un fusibile con amperaggio nominale superiore a quello pre-
scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato il più presto possibile.
AURIS Touring Sports_OM_Italian_OM12L17L.book 523 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5247-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

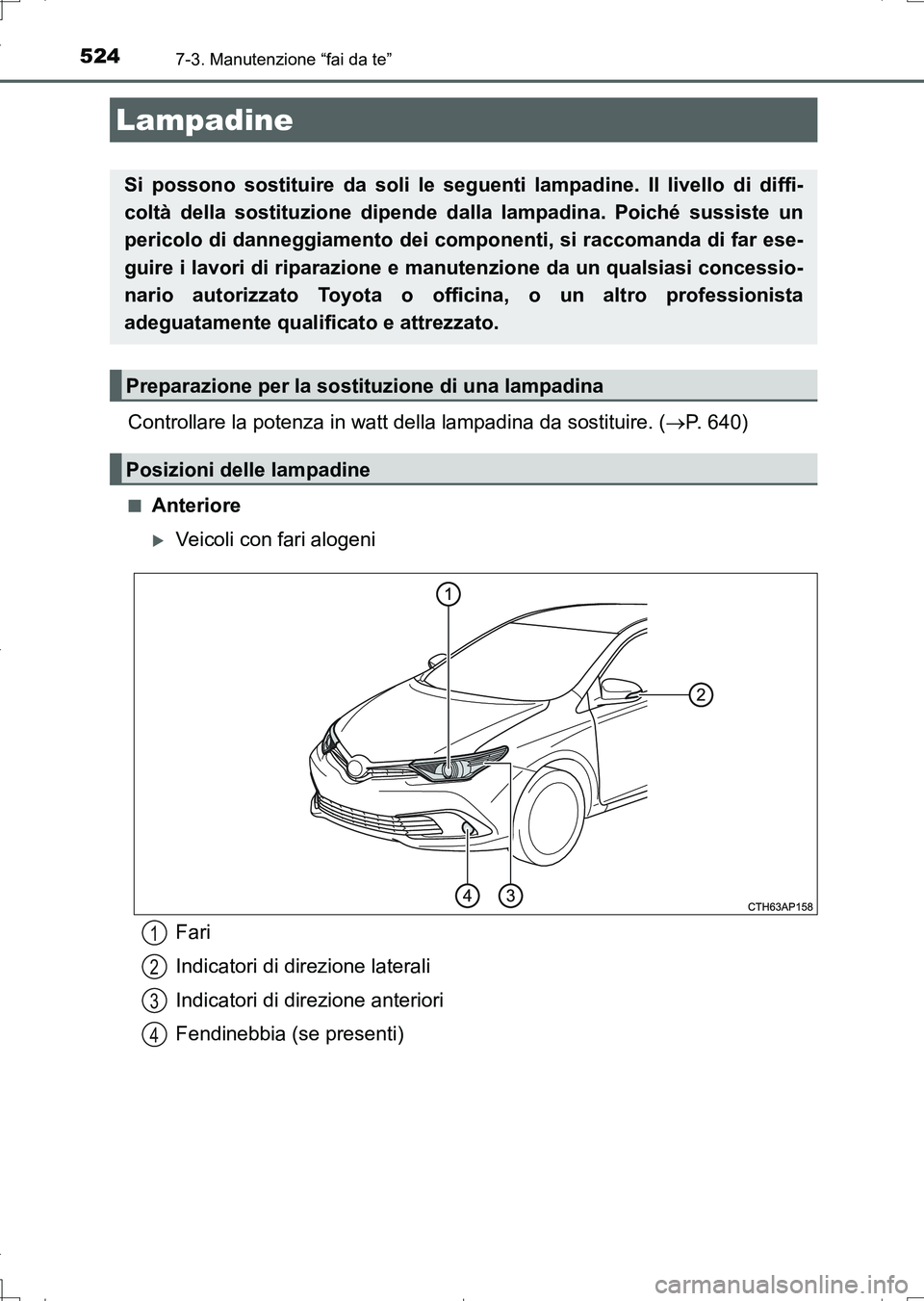

Controllare la potenza in watt della lampadina da sostituire. (P. 640)
■Anteriore
Veicoli con fari alogeni
Lampadine
Si possono sostituire da soli le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, si raccomanda di far ese-
guire i lavori di riparazione e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Fari
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 524 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5257-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

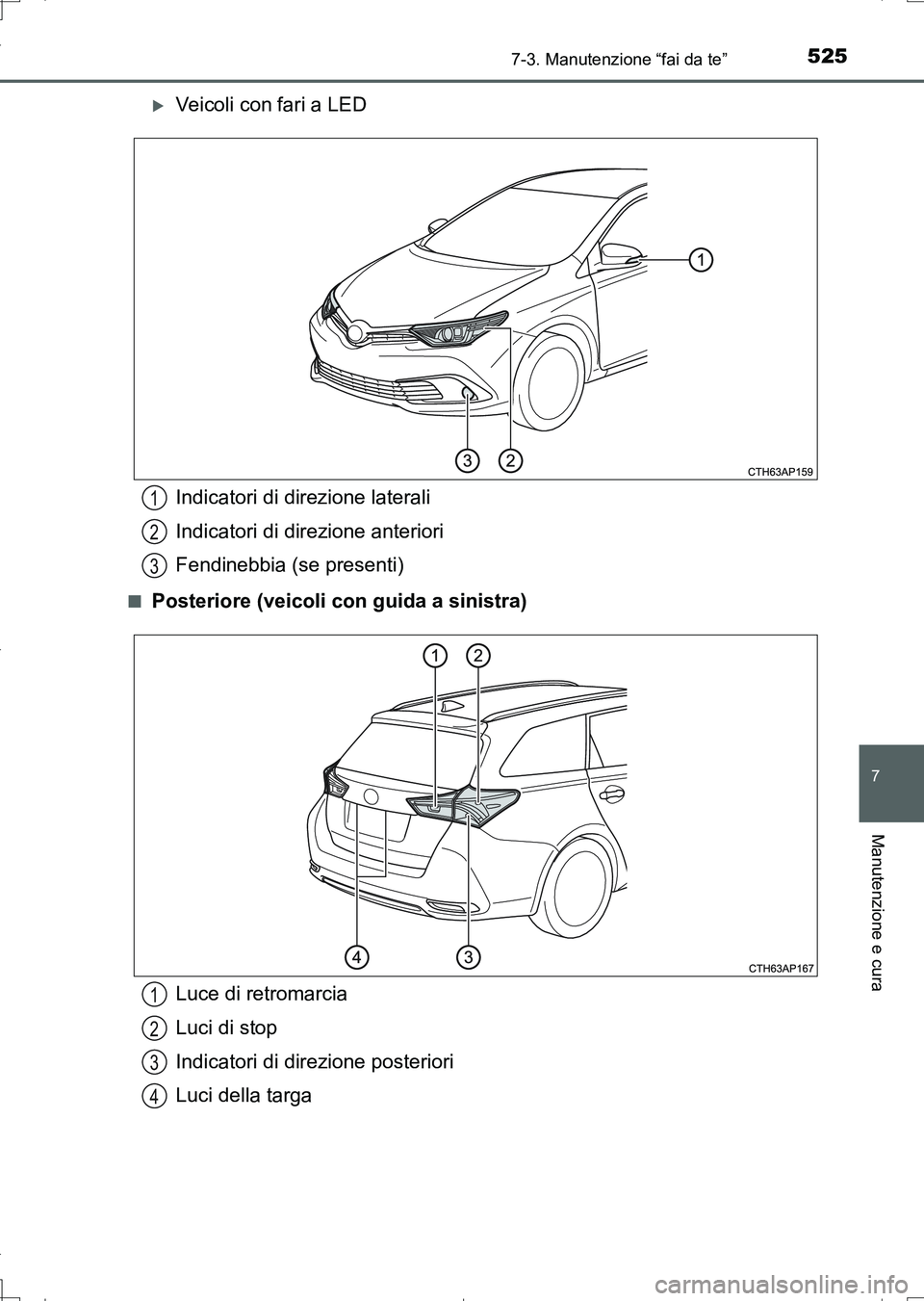

Veicoli con fari a LED
■Posteriore (veicoli con guida a sinistra)
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
Luce di retromarcia
Luci di stop
Indicatori di direzione posteriori
Luci della targa1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 525 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5267-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)■

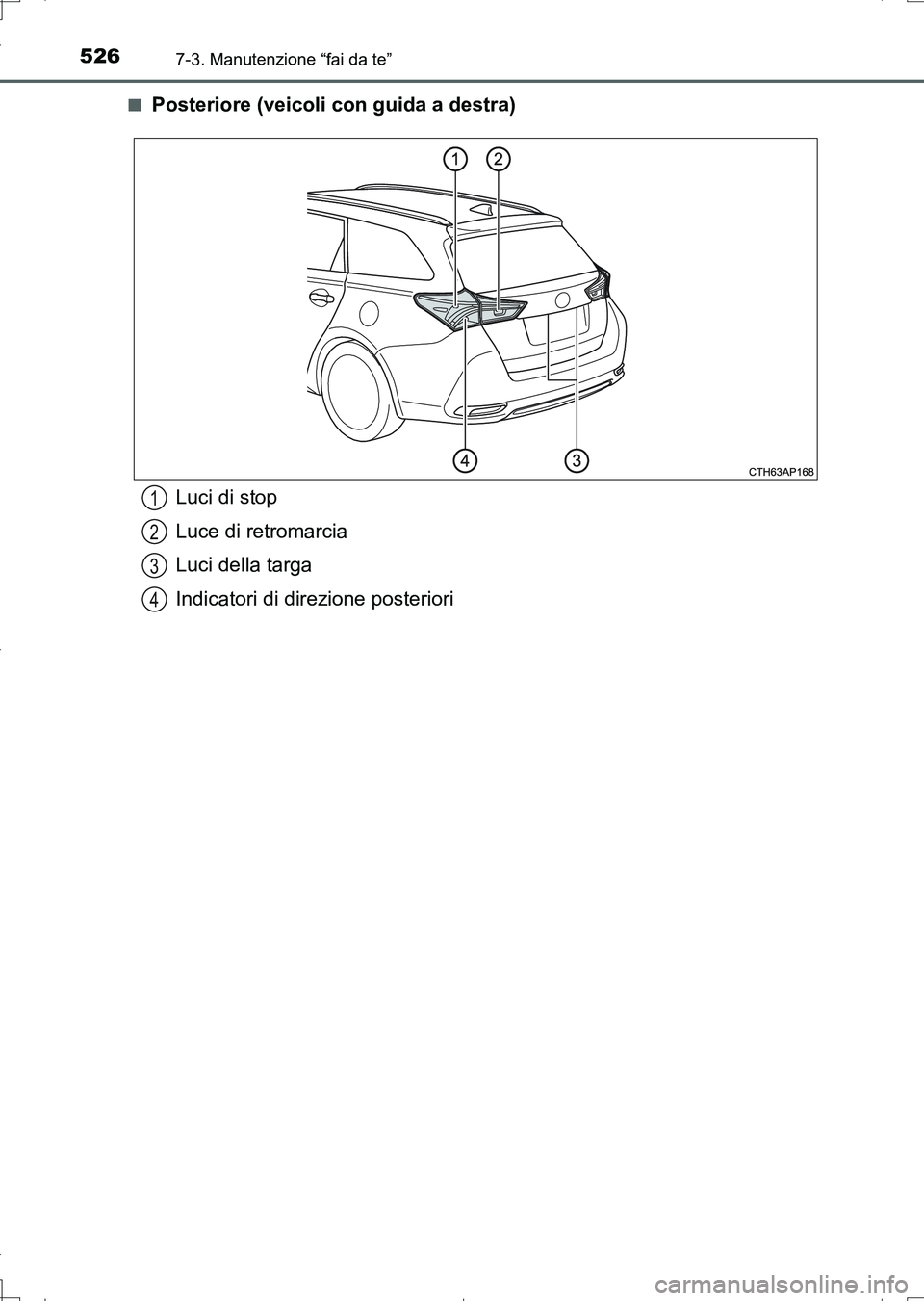

Posteriore (veicoli con guida a destra)
Luci di stop
Luce di retromarcia
Luci della targa
Indicatori di direzione posteriori1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 526 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5277-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)■

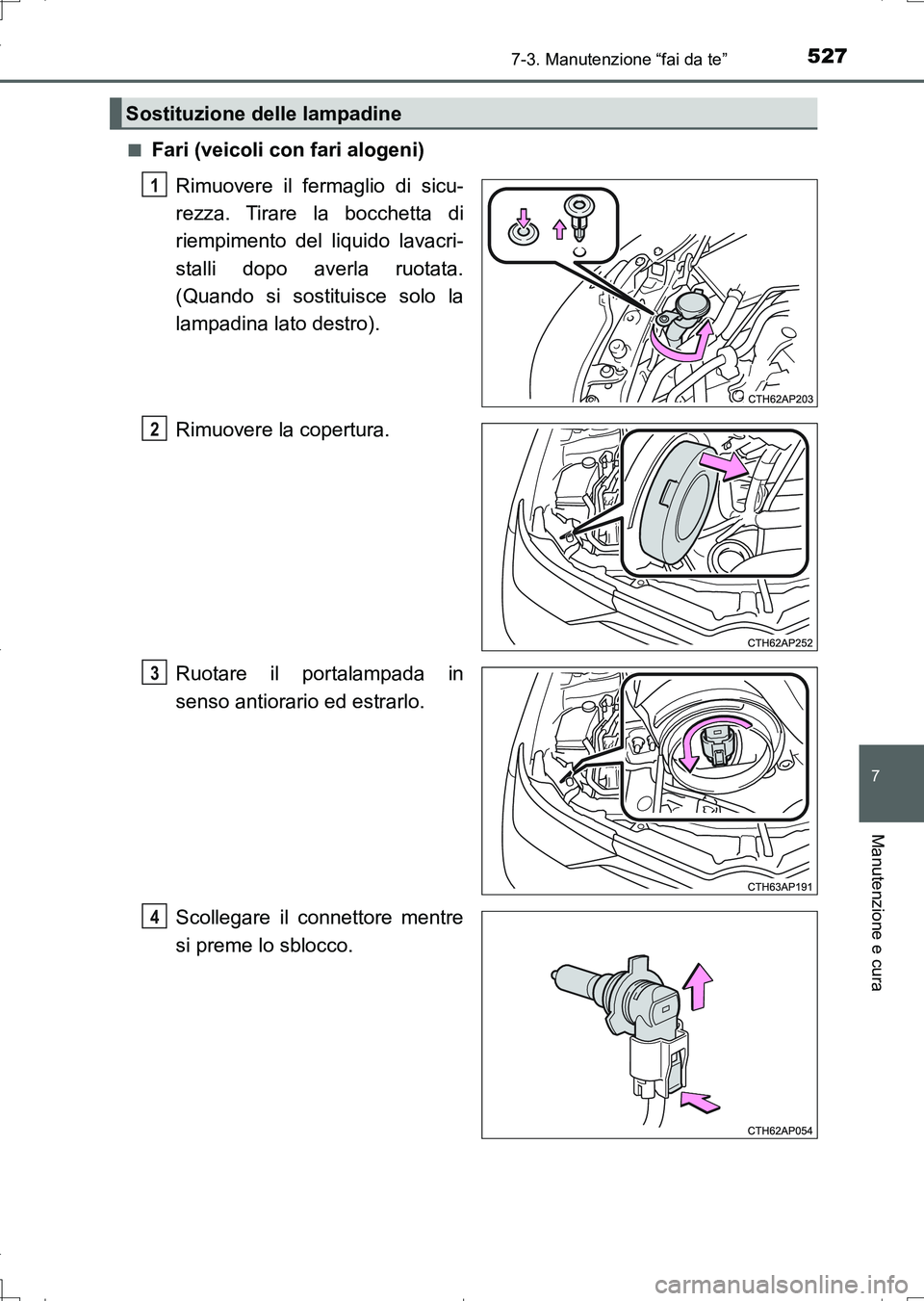

Fari (veicoli con fari alogeni)
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Rimuovere la copertura.
Ruotare il portalampada in
senso antiorario ed estrarlo.
Scollegare il connettore mentre
si preme lo sblocco.
Sostituzione delle lampadine
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 527 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5287-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

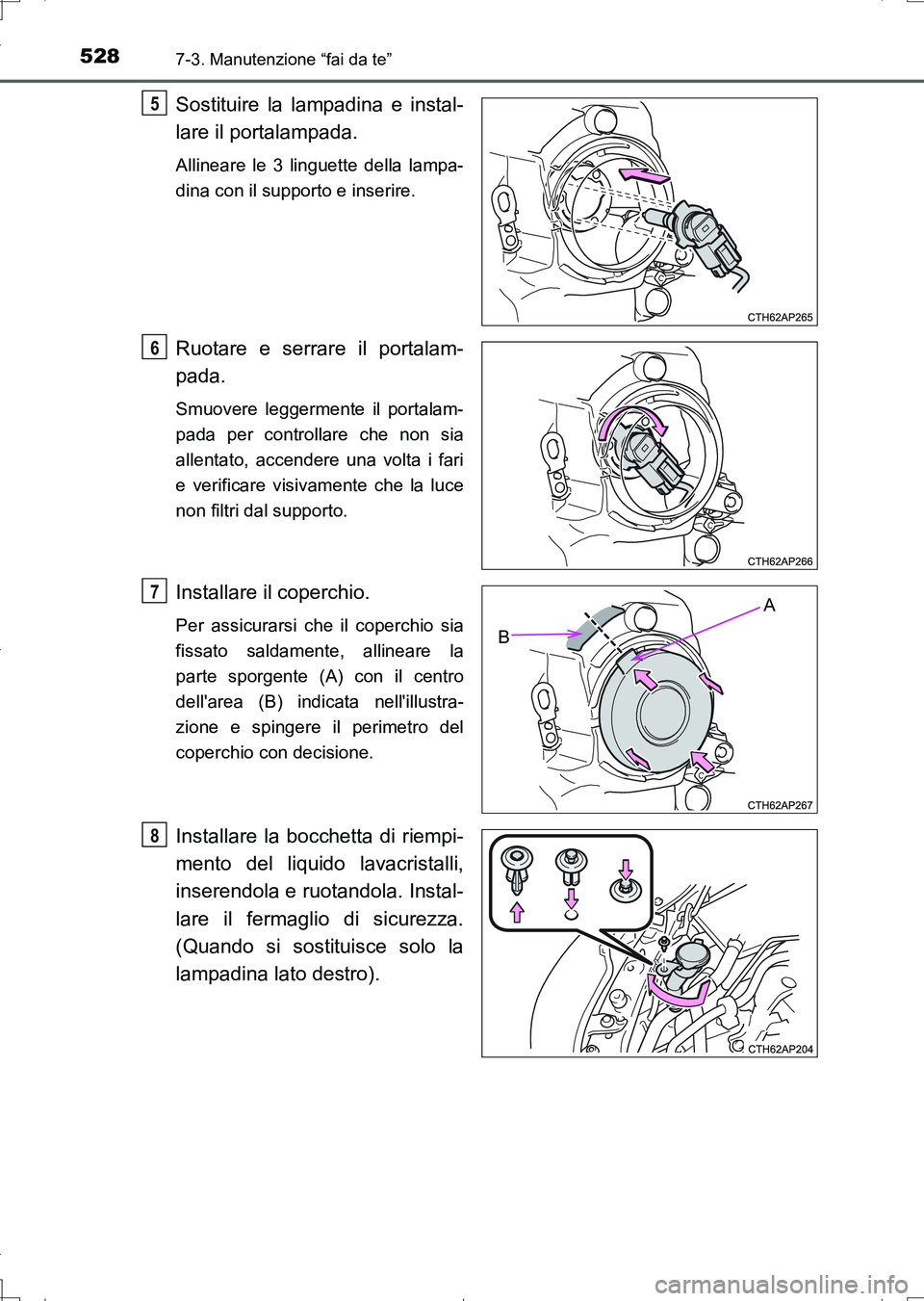

Sostituire la lampadina e instal-
lare il portalampada.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare e serrare il portalam-
pada.
Smuovere leggermente il portalam-
pada per controllare che non sia
allentato, accendere una volta i fari
e verificare visivamente che la luce
non filtri dal supporto.
Installare il coperchio.
Per assicurarsi che il coperchio sia
fissato saldamente, allineare la
parte sporgente (A) con il centro
dell'area (B) indicata nell'illustra-
zione e spingere il perimetro del
coperchio con decisione.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
5
6
A
B
7
8
AURIS Touring Sports_OM_Italian_OM12L17L.book 528 ページ ２０１６年６月２８日　火曜日　午後８時３２分
