2017 TOYOTA AURIS TOURING SPORTS Manuale duso (in Italian)

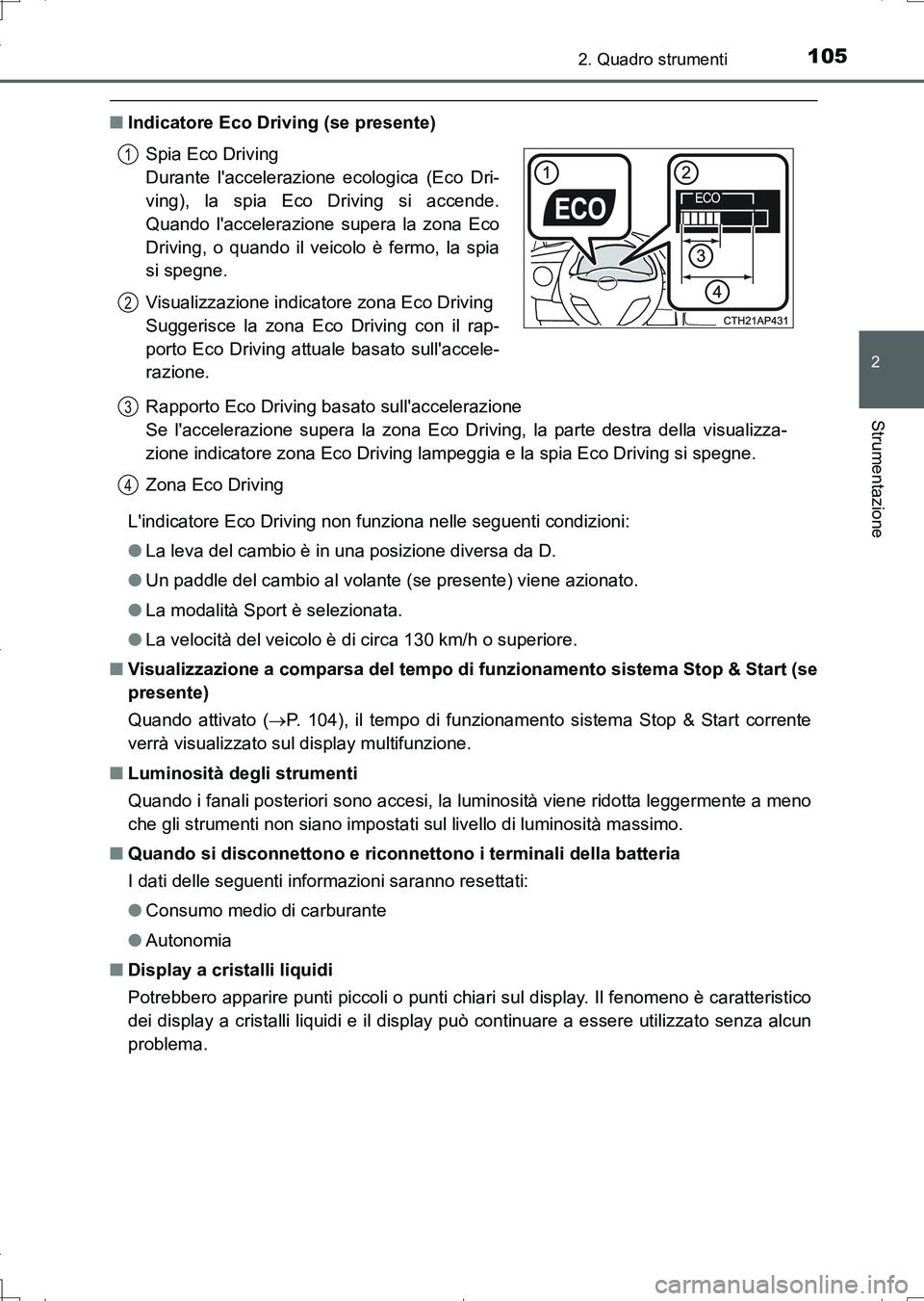

1052. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
■Indicatore Eco Driving (se presente)
L'indicatore Eco Driving non funziona nelle seguenti condizioni:
●La leva del cambio è in una posizione diversa da D.
●Un paddle del cambio al volante (se presente) viene azionato.
●La modalità Sport è selezionata.
●La velocità del veicolo è di circa 130 km/h o superiore.
■Visualizzazione a comparsa del tempo di funzionamento sistema Stop & Start (se
presente)
Quando attivato (P. 104), il tempo di funzionamento sistema Stop & Start corrente
verrà visualizzato sul display multifunzione.
■Luminosità degli strumenti
Quando i fanali posteriori sono accesi, la luminosità viene ridotta leggermente a meno
che gli strumenti non siano impostati sul livello di luminosità massimo.
■Quando si disconnettono e riconnettono i terminali della batteria
I dati delle seguenti informazioni saranno resettati:
●Consumo medio di carburante
●Autonomia
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun
problema.Spia Eco Driving
Durante l'accelerazione ecologica (Eco Dri-
ving), la spia Eco Driving si accende.
Quando l'accelerazione supera la zona Eco
Driving, o quando il veicolo è fermo, la spia
si spegne.
Visualizzazione indicatore zona Eco Driving
Suggerisce la zona Eco Driving con il rap-
porto Eco Driving attuale basato sull'accele-
razione.
Rapporto Eco Driving basato sull'accelerazione
Se l'accelerazione supera la zona Eco Driving, la parte destra della visualizza-
zione indicatore zona Eco Driving lampeggia e la spia Eco Driving si spegne.
Zona Eco Driving
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 105 ページ ２０１６年６月２８日　火曜日　午後８時３２分

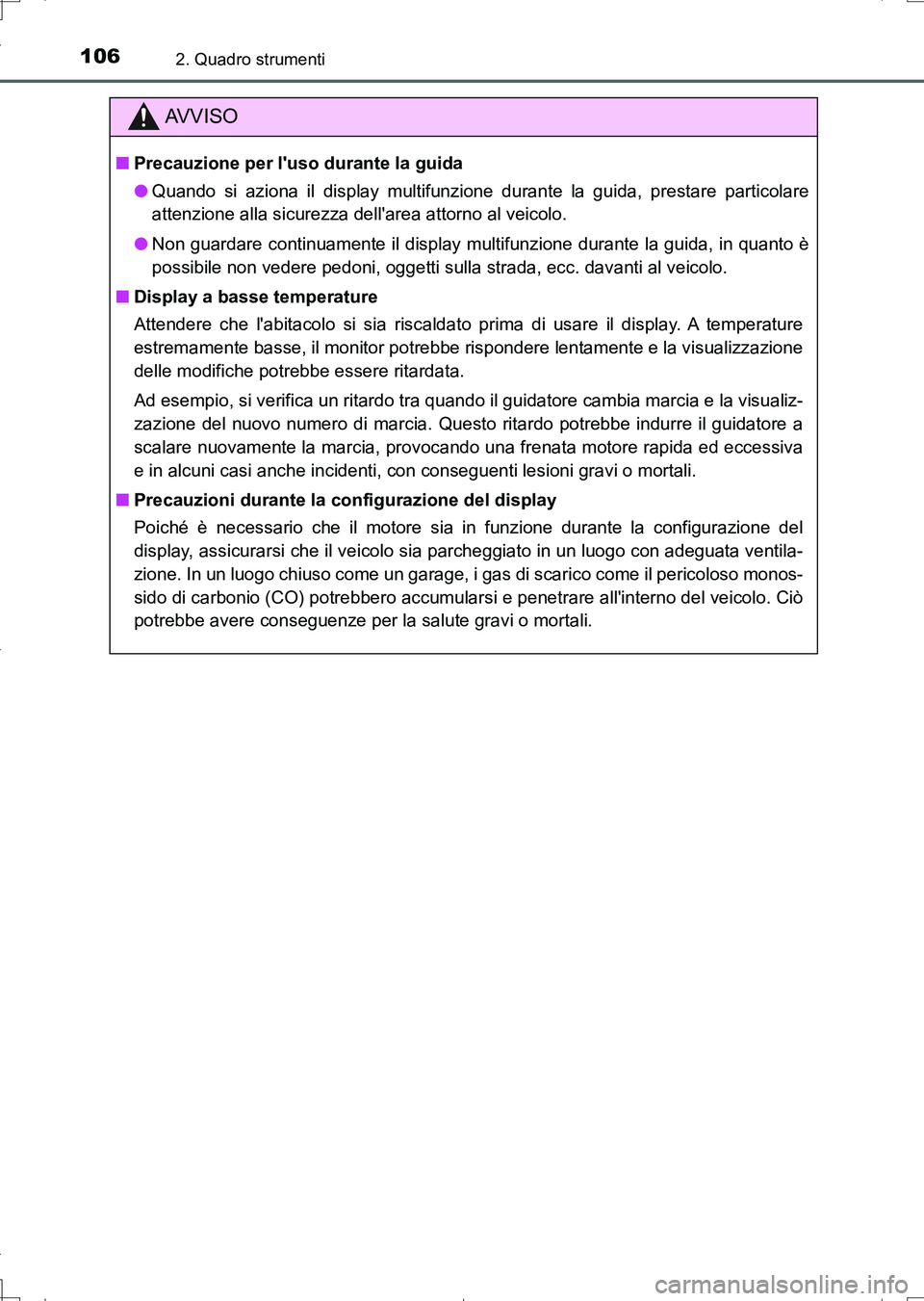

1062. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Precauzione per l'uso durante la guida
●Quando si aziona il display multifunzione durante la guida, prestare particolare
attenzione alla sicurezza dell'area attorno al veicolo.
●Non guardare continuamente il display multifunzione durante la guida, in quanto è
possibile non vedere pedoni, oggetti sulla strada, ecc. davanti al veicolo.
■Display a basse temperature
Attendere che l'abitacolo si sia riscaldato prima di usare il display. A temperature
estremamente basse, il monitor potrebbe rispondere lentamente e la visualizzazione
delle modifiche potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la visualiz-
zazione del nuovo numero di marcia. Questo ritardo potrebbe indurre il guidatore a
scalare nuovamente la marcia, provocando una frenata motore rapida ed eccessiva
e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
■Precauzioni durante la configurazione del display
Poiché è necessario che il motore sia in funzione durante la configurazione del
display, assicurarsi che il veicolo sia parcheggiato in un luogo con adeguata ventila-
zione. In un luogo chiuso come un garage, i gas di scarico come il pericoloso monos-
sido di carbonio (CO) potrebbero accumularsi e penetrare all'interno del veicolo. Ciò
potrebbe avere conseguenze per la salute gravi o mortali.
AURIS Touring Sports_OM_Italian_OM12L17L.book 106 ページ ２０１６年６月２８日　火曜日　午後８時３２分

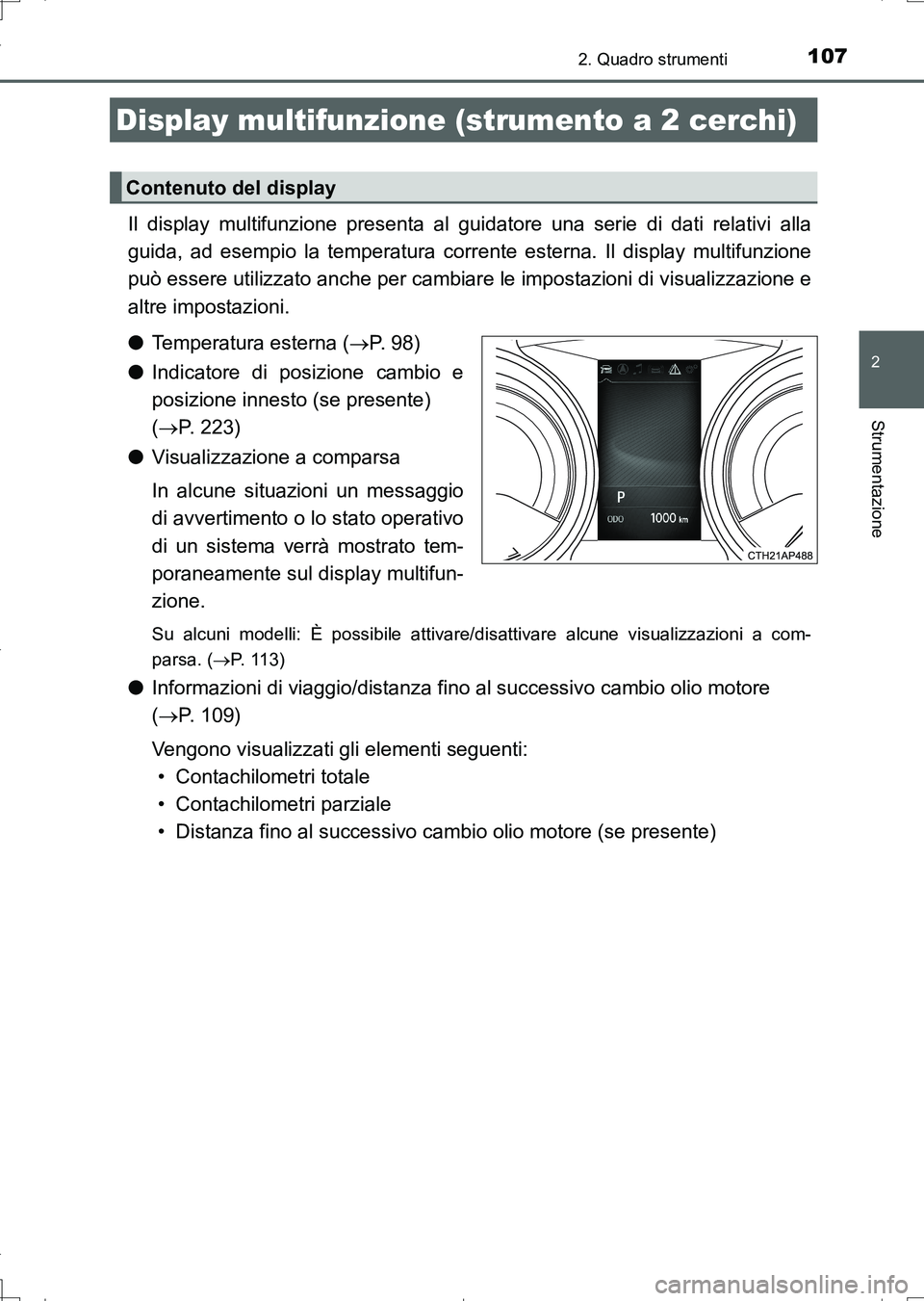

1072. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
Il display multifunzione presenta al guidatore una serie di dati relativi alla
guida, ad esempio la temperatura corrente esterna. Il display multifunzione
può essere utilizzato anche per cambiare le impostazioni di visualizzazione e
altre impostazioni.
●Temperatura esterna (P. 98)
●Indicatore di posizione cambio e
posizione innesto (se presente)
(P. 223)
●Visualizzazione a comparsa
In alcune situazioni un messaggio
di avvertimento o lo stato operativo
di un sistema verrà mostrato tem-
poraneamente sul display multifun-
zione.
Su alcuni modelli: È possibile attivare/disattivare alcune visualizzazioni a com-
parsa. (P. 113)
●Informazioni di viaggio/distanza fino al successivo cambio olio motore
(P. 109)
Vengono visualizzati gli elementi seguenti:
• Contachilometri totale
• Contachilometri parziale
• Distanza fino al successivo cambio olio motore (se presente)
Display multifunzione (strumento a 2 cerchi)
Contenuto del display
AURIS Touring Sports_OM_Italian_OM12L17L.book 107 ページ ２０１６年６月２８日　火曜日　午後８時３２分

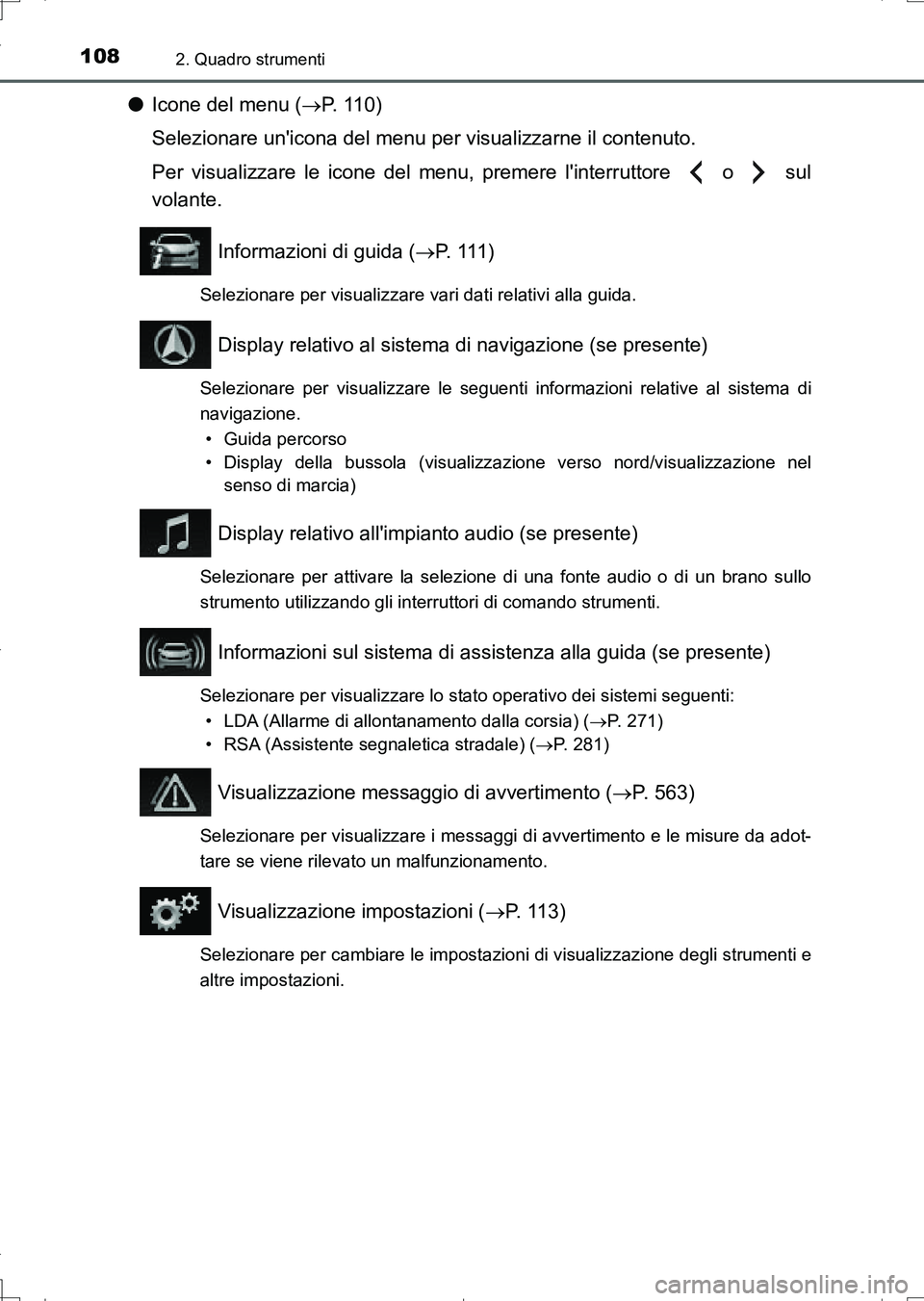

1082. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
●Icone del menu (P. 11 0 )
Selezionare un'icona del menu per visualizzarne il contenuto.
Per visualizzare le icone del menu, premere l'interruttore o sul
volante.
Informazioni di guida (P. 1 1 1 )
Selezionare per visualizzare vari dati relativi alla guida.
Display relativo al sistema di navigazione (se presente)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Guida percorso
• Display della bussola (visualizzazione verso nord/visualizzazione nel
senso di marcia)
Display relativo all'impianto audio (se presente)
Selezionare per attivare la selezione di una fonte audio o di un brano sullo
strumento utilizzando gli interruttori di comando strumenti.
Informazioni sul sistema di assistenza alla guida (se presente)
Selezionare per visualizzare lo stato operativo dei sistemi seguenti:
• LDA (Allarme di allontanamento dalla corsia) (P. 271)
• RSA (Assistente segnaletica stradale) (P. 281)
Visualizzazione messaggio di avvertimento (P. 563)
Selezionare per visualizzare i messaggi di avvertimento e le misure da adot-
tare se viene rilevato un malfunzionamento.
Visualizzazione impostazioni (P. 1 1 3 )
Selezionare per cambiare le impostazioni di visualizzazione degli strumenti e
altre impostazioni.
AURIS Touring Sports_OM_Italian_OM12L17L.book 108 ページ ２０１６年６月２８日　火曜日　午後８時３２分

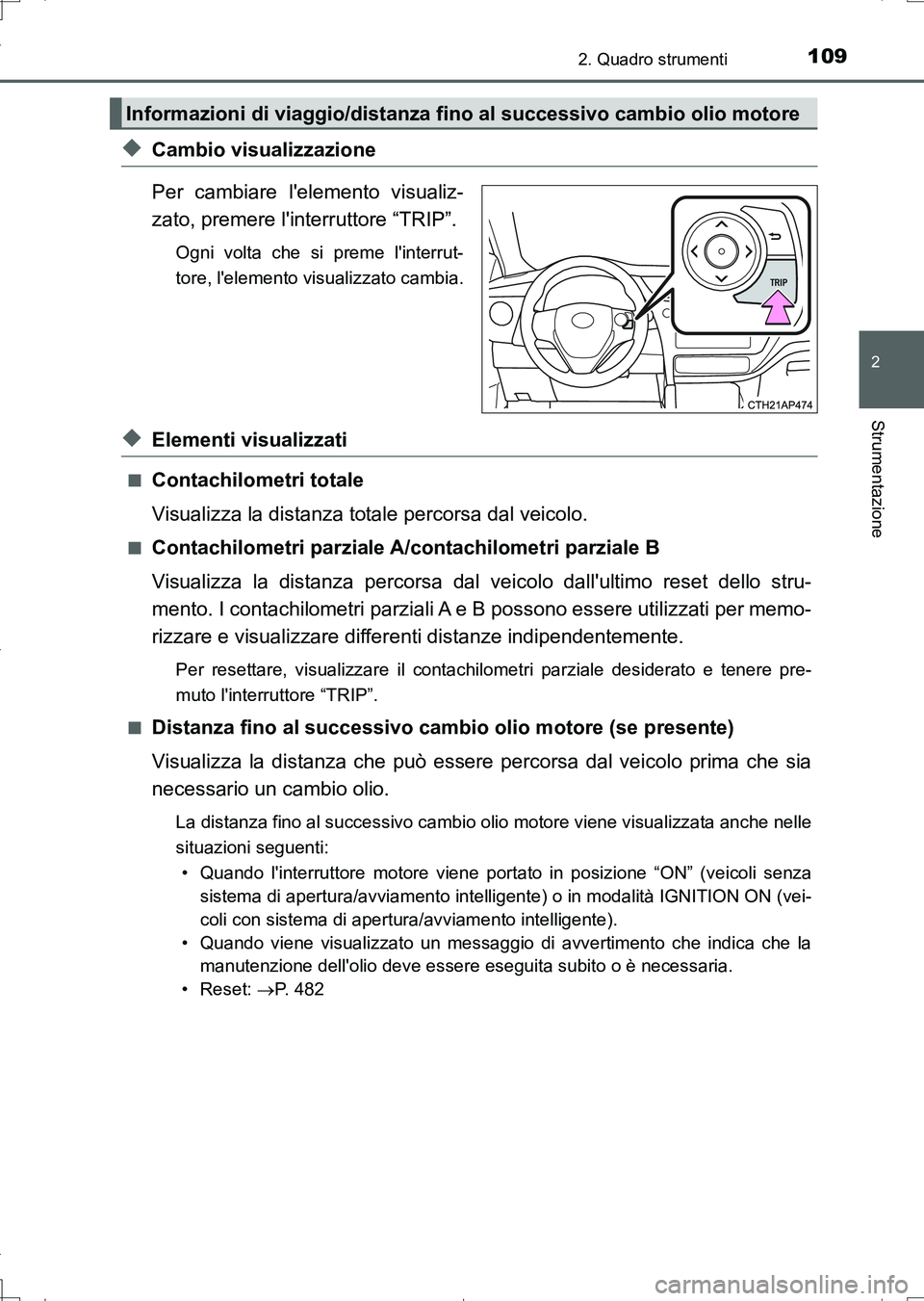

1092. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Cambio visualizzazione
Per cambiare l'elemento visualiz-
zato, premere l'interruttore “TRIP”.
Ogni volta che si preme l'interrut-
tore, l'elemento visualizzato cambia.
◆Elementi visualizzati
■Contachilometri totale
Visualizza la distanza totale percorsa dal veicolo.
■Contachilometri parziale A/contachilometri parziale B
Visualizza la distanza percorsa dal veicolo dall'ultimo reset dello stru-
mento. I contachilometri parziali A e B possono essere utilizzati per memo-
rizzare e visualizzare differenti distanze indipendentemente.
Per resettare, visualizzare il contachilometri parziale desiderato e tenere pre-
muto l'interruttore “TRIP”.
■
Distanza fino al successivo cambio olio motore (se presente)
Visualizza la distanza che può essere percorsa dal veicolo prima che sia
necessario un cambio olio.
La distanza fino al successivo cambio olio motore viene visualizzata anche nelle
situazioni seguenti:
• Quando l'interruttore motore viene portato in posizione “ON” (veicoli senza
sistema di apertura/avviamento intelligente) o in modalità IGNITION ON (vei-
coli con sistema di apertura/avviamento intelligente).
• Quando viene visualizzato un messaggio di avvertimento che indica che la
manutenzione dell'olio deve essere eseguita subito o è necessaria.
• Reset: P. 4 8 2
Informazioni di viaggio/distanza fino al successivo cambio olio motore
AURIS Touring Sports_OM_Italian_OM12L17L.book 109 ページ ２０１６年６月２８日　火曜日　午後８時３２分

1102. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Azionamento degli interruttori di controllo strumenti
Il display multifunzione viene azionato tramite gli interruttori di controllo
strumenti.
: Per visualizzare le
icone del menu/sele-
zionare le icone del
menu
: Per cambiare l'ele-
mento visualizzato,
per scorrere la scher-
mata verso l'alto/il
basso e spostare il
cursore verso l'alto/il
basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per resettare
Ritorna alla schermata precedente
Icone del menu
1
2
3
AURIS Touring Sports_OM_Italian_OM12L17L.book 110 ページ ２０１６年６月２８日　火曜日　午後８時３２分

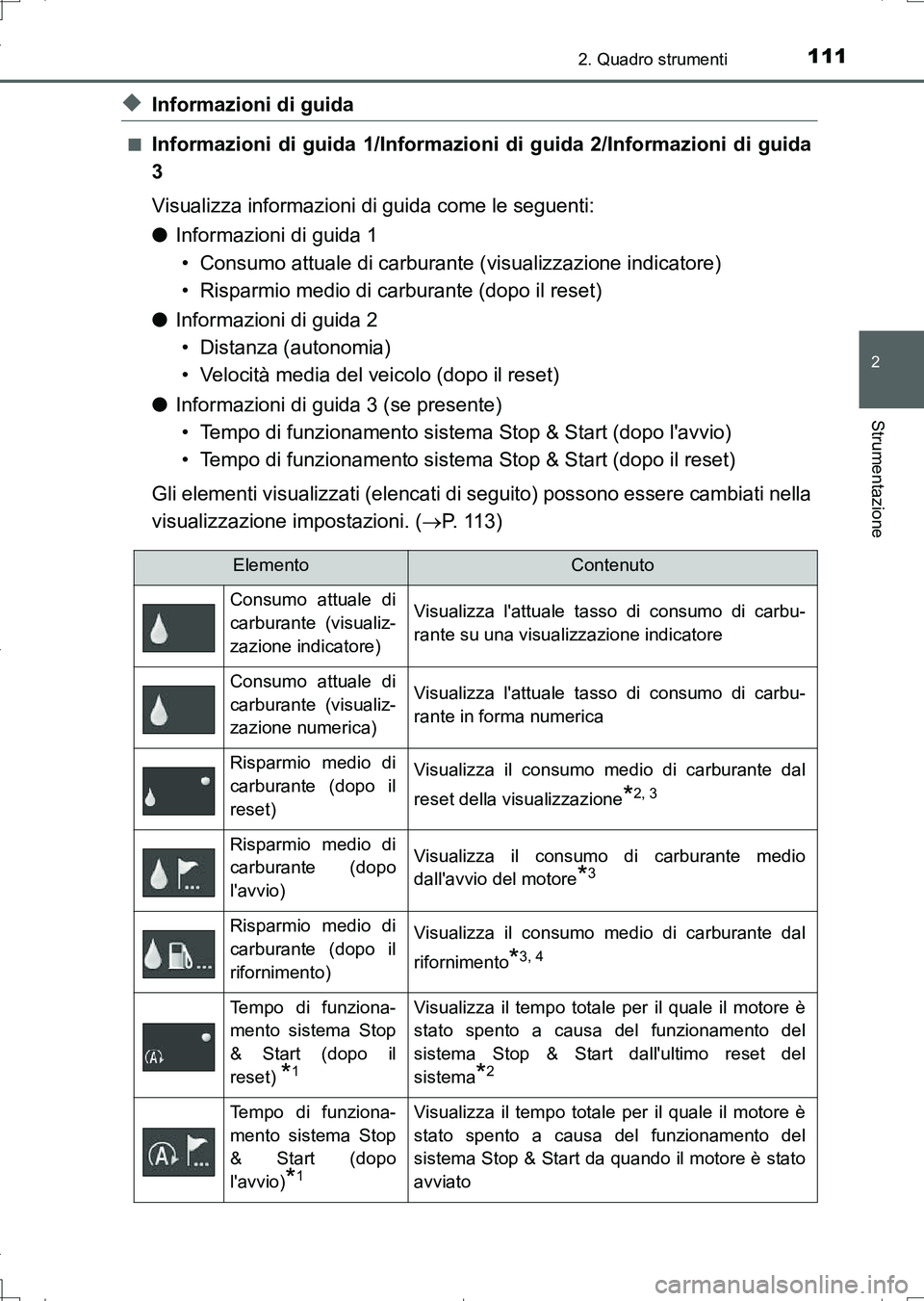

1112. Quadro strumenti
2
Strumentazione
UK_AURIS_Touring_Sports_EL (OM12L17L)
◆Informazioni di guida
■Informazioni di guida 1/Informazioni di guida 2/Informazioni di guida
3
Visualizza informazioni di guida come le seguenti:
●Informazioni di guida 1
• Consumo attuale di carburante (visualizzazione indicatore)
• Risparmio medio di carburante (dopo il reset)
●Informazioni di guida 2
• Distanza (autonomia)
• Velocità media del veicolo (dopo il reset)
●Informazioni di guida 3 (se presente)
• Tempo di funzionamento sistema Stop & Start (dopo l'avvio)
• Tempo di funzionamento sistema Stop & Start (dopo il reset)
Gli elementi visualizzati (elencati di seguito) possono essere cambiati nella
visualizzazione impostazioni. (P. 113)
ElementoContenuto
Consumo attuale di
carburante (visualiz-
zazione indicatore)Visualizza l'attuale tasso di consumo di carbu-
rante su una visualizzazione indicatore
Consumo attuale di
carburante (visualiz-
zazione numerica)Visualizza l'attuale tasso di consumo di carbu-
rante in forma numerica
Risparmio medio di
carburante (dopo il
reset)Visualizza il consumo medio di carburante dal
reset della visualizzazione
*2, 3
Risparmio medio di
carburante (dopo
l'avvio)Visualizza il consumo di carburante medio
dall'avvio del motore
*3
Risparmio medio di
carburante (dopo il
rifornimento)Visualizza il consumo medio di carburante dal
rifornimento
*3, 4
Tempo di funziona-
mento sistema Stop
& Start (dopo il
reset)
*1
Visualizza il tempo totale per il quale il motore è
stato spento a causa del funzionamento del
sistema Stop & Start dall'ultimo reset del
sistema
*2
Tempo di funziona-
mento sistema Stop
& Start (dopo
l'avvio)
*1
Visualizza il tempo totale per il quale il motore è
stato spento a causa del funzionamento del
sistema Stop & Start da quando il motore è stato
avviato
AURIS Touring Sports_OM_Italian_OM12L17L.book 111 ページ ２０１６年６月２８日　火曜日　午後８時３２分

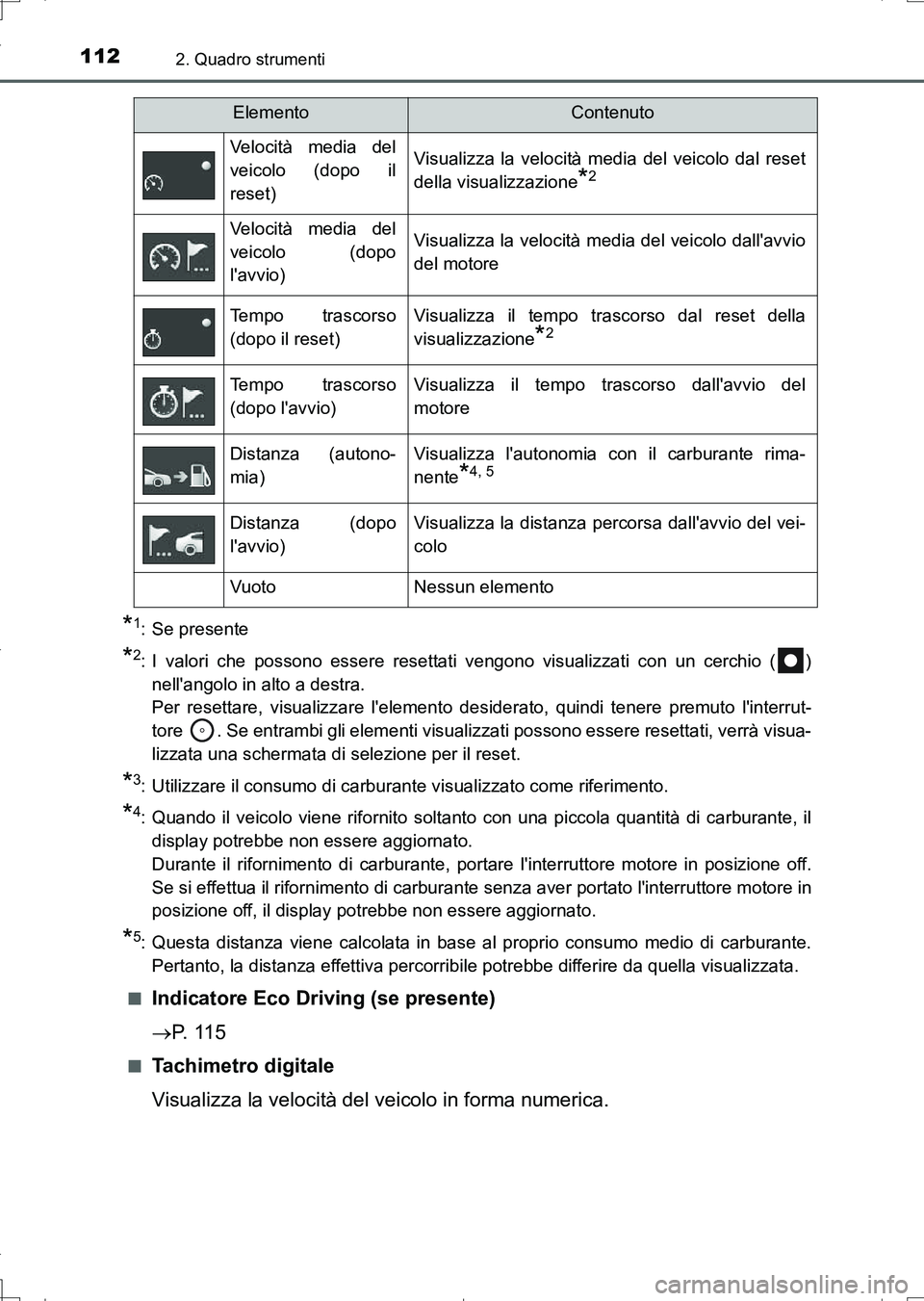

1122. Quadro strumenti
UK_AURIS_Touring_Sports_EL (OM12L17L)
*1: Se presente
*2: I valori che possono essere resettati vengono visualizzati con un cerchio ( )
nell'angolo in alto a destra.
Per resettare, visualizzare l'elemento desiderato, quindi tenere premuto l'interrut-
tore . Se entrambi gli elementi visualizzati possono essere resettati, verrà visua-
lizzata una schermata di selezione per il reset.
*3: Utilizzare il consumo di carburante visualizzato come riferimento.
*4: Quando il veicolo viene rifornito soltanto con una piccola quantità di carburante, il
display potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare l'interruttore motore in posizione off.
Se si effettua il rifornimento di carburante senza aver portato l'interruttore motore in
posizione off, il display potrebbe non essere aggiornato.
*5: Questa distanza viene calcolata in base al proprio consumo medio di carburante.
Pertanto, la distanza effettiva percorribile potrebbe differire da quella visualizzata.
■
Indicatore Eco Driving (se presente)
P. 1 1 5
■Tachimetro digitale
Visualizza la velocità del veicolo in forma numerica.
Velocità media del
veicolo (dopo il
reset)Visualizza la velocità media del veicolo dal reset
della visualizzazione
*2
Velocità media del
veicolo (dopo
l'avvio)Visualizza la velocità media del veicolo dall'avvio
del motore
Tempo trascorso
(dopo il reset)Visualizza il tempo trascorso dal reset della
visualizzazione
*2
Tempo trascorso
(dopo l'avvio)Visualizza il tempo trascorso dall'avvio del
motore
Distanza (autono-
mia)Visualizza l'autonomia con il carburante rima-
nente
*4, 5
Distanza (dopo
l'avvio)Visualizza la distanza percorsa dall'avvio del vei-
colo
VuotoNessun elemento
ElementoContenuto
AURIS Touring Sports_OM_Italian_OM12L17L.book 112 ページ ２０１６年６月２８日　火曜日　午後８時３２分
