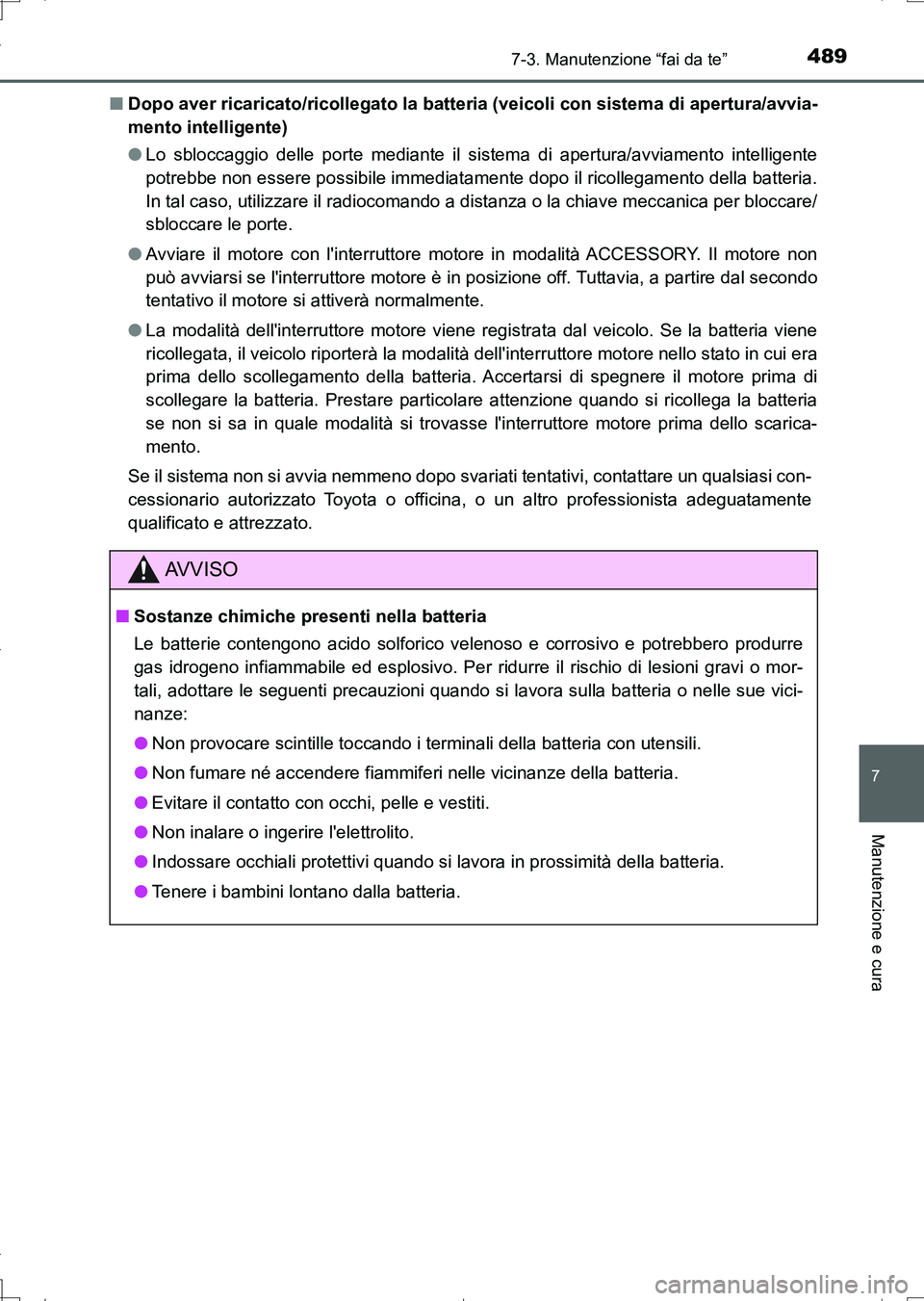

4897-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)■Dopo aver ricaricato/ricollegato la batteria (veicoli con sistema di apertura/avvia-
mento intelligente)
●Lo sbloccaggio delle porte mediante il sistema di apertura/avviamento intelligente
potrebbe non essere possibile immediatamente dopo il ricollegamento della batteria.
In tal caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/
sbloccare le porte.
●Avviare il motore con l'interruttore motore in modalità ACCESSORY. Il motore non
può avviarsi se l'interruttore motore è in posizione off. Tuttavia, a partire dal secondo
tentativo il motore si attiverà normalmente.
●La modalità dell'interruttore motore viene registrata dal veicolo. Se la batteria viene
ricollegata, il veicolo riporterà la modalità dell'interruttore motore nello stato in cui era
prima dello scollegamento della batteria. Accertarsi di spegnere il motore prima di
scollegare la batteria. Prestare particolare attenzione quando si ricollega la batteria
se non si sa in quale modalità si trovasse l'interruttore motore prima dello scarica-
mento.
Se il sistema non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
AV V I S O
■Sostanze chimiche presenti nella batteria
Le batterie contengono acido solforico velenoso e corrosivo e potrebbero produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o mor-
tali, adottare le seguenti precauzioni quando si lavora sulla batteria o nelle sue vici-
nanze:
●Non provocare scintille toccando i terminali della batteria con utensili.
●Non fumare né accendere fiammiferi nelle vicinanze della batteria.
●Evitare il contatto con occhi, pelle e vestiti.
●Non inalare o ingerire l'elettrolito.
●Indossare occhiali protettivi quando si lavora in prossimità della batteria.
●Tenere i bambini lontano dalla batteria.
AURIS Touring Sports_OM_Italian_OM12L17L.book 489 ページ ２０１６年６月２８日　火曜日　午後８時３２分

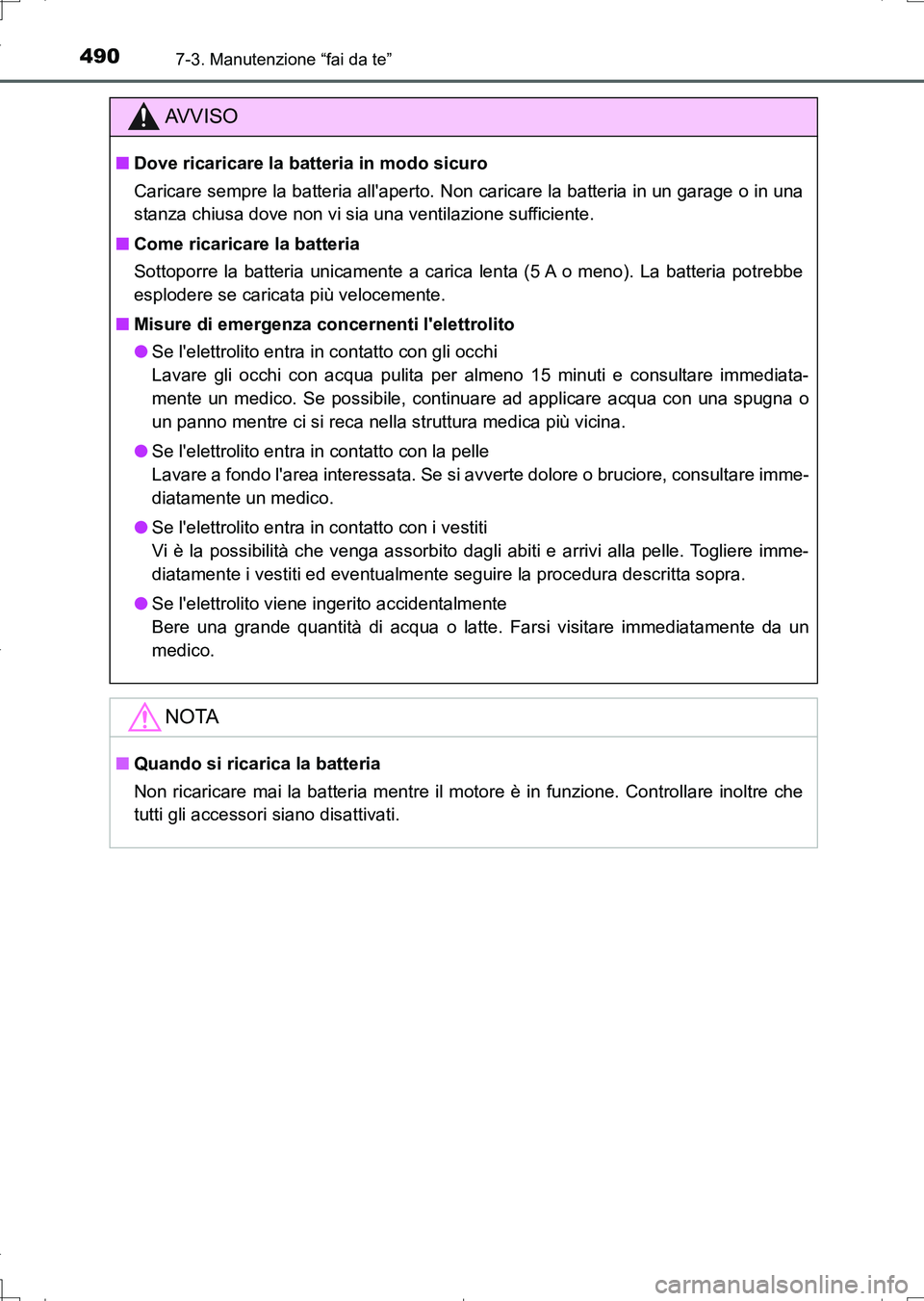

4907-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)
AV V I S O
■Dove ricaricare la batteria in modo sicuro
Caricare sempre la batteria all'aperto. Non caricare la batteria in un garage o in una
stanza chiusa dove non vi sia una ventilazione sufficiente.
■Come ricaricare la batteria
Sottoporre la batteria unicamente a carica lenta (5 A o meno). La batteria potrebbe
esplodere se caricata più velocemente.
■Misure di emergenza concernenti l'elettrolito
●Se l'elettrolito entra in contatto con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e consultare immediata-
mente un medico. Se possibile, continuare ad applicare acqua con una spugna o
un panno mentre ci si reca nella struttura medica più vicina.
●Se l'elettrolito entra in contatto con la pelle
Lavare a fondo l'area interessata. Se si avverte dolore o bruciore, consultare imme-
diatamente un medico.
●Se l'elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito dagli abiti e arrivi alla pelle. Togliere imme-
diatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
●Se l'elettrolito viene ingerito accidentalmente
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
NOTA
■Quando si ricarica la batteria
Non ricaricare mai la batteria mentre il motore è in funzione. Controllare inoltre che
tutti gli accessori siano disattivati.
AURIS Touring Sports_OM_Italian_OM12L17L.book 490 ページ ２０１６年６月２８日　火曜日　午後８時３２分

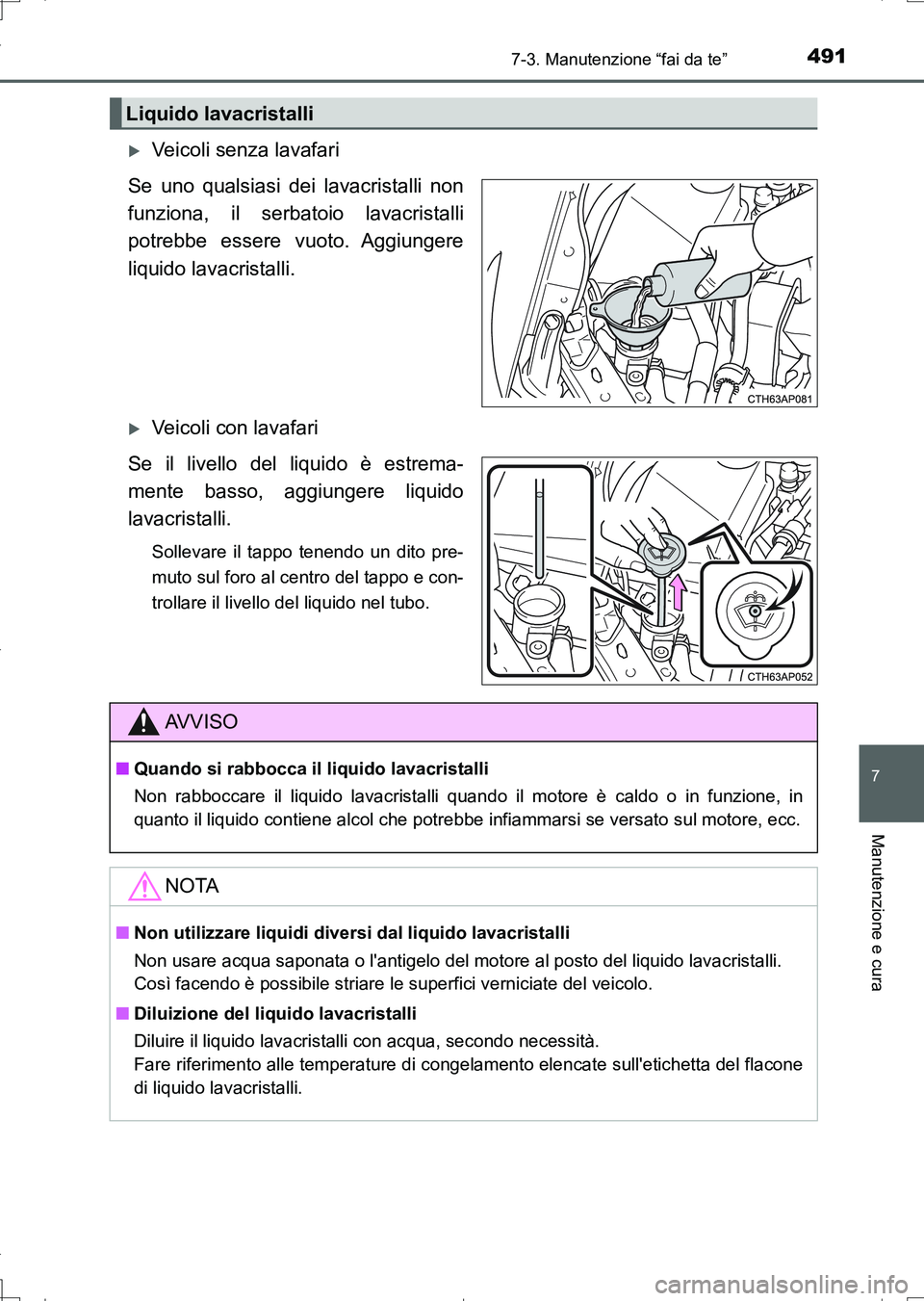

4917-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)
Veicoli senza lavafari
Se uno qualsiasi dei lavacristalli non
funziona, il serbatoio lavacristalli
potrebbe essere vuoto. Aggiungere
liquido lavacristalli.
Veicoli con lavafari
Se il livello del liquido è estrema-
mente basso, aggiungere liquido
lavacristalli.
Sollevare il tappo tenendo un dito pre-
muto sul foro al centro del tappo e con-
trollare il livello del liquido nel tubo.
Liquido lavacristalli
AV V I S O
■Quando si rabbocca il liquido lavacristalli
Non rabboccare il liquido lavacristalli quando il motore è caldo o in funzione, in
quanto il liquido contiene alcol che potrebbe infiammarsi se versato sul motore, ecc.
NOTA
■Non utilizzare liquidi diversi dal liquido lavacristalli
Non usare acqua saponata o l'antigelo del motore al posto del liquido lavacristalli.
Così facendo è possibile striare le superfici verniciate del veicolo.
■Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua, secondo necessità.
Fare riferimento alle temperature di congelamento elencate sull'etichetta del flacone
di liquido lavacristalli.
AURIS Touring Sports_OM_Italian_OM12L17L.book 491 ページ ２０１６年６月２８日　火曜日　午後８時３２分

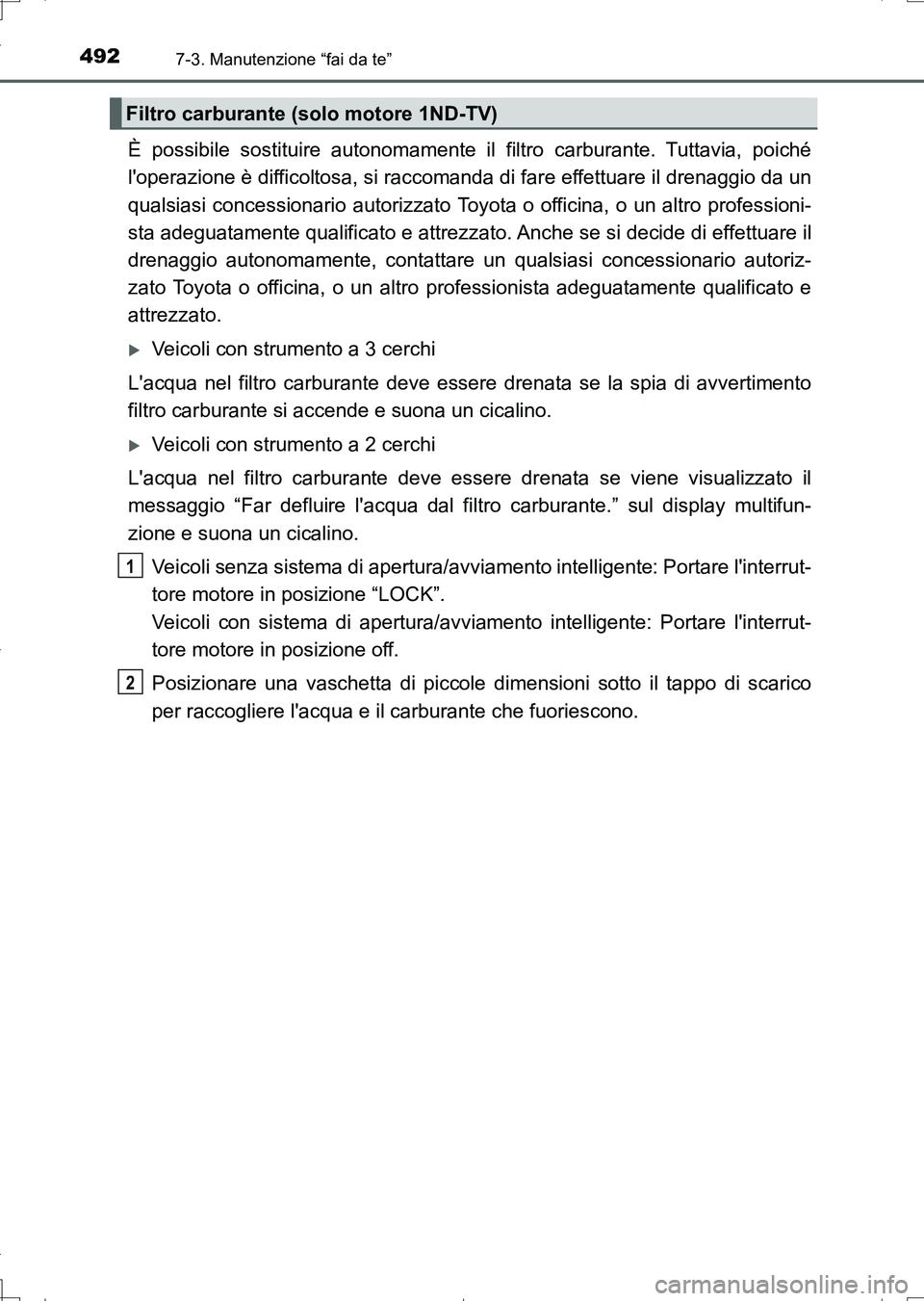

4927-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)
È possibile sostituire autonomamente il filtro carburante. Tuttavia, poiché
l'operazione è difficoltosa, si raccomanda di fare effettuare il drenaggio da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato. Anche se si decide di effettuare il
drenaggio autonomamente, contattare un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Veicoli con strumento a 3 cerchi
L'acqua nel filtro carburante deve essere drenata se la spia di avvertimento
filtro carburante si accende e suona un cicalino.
Veicoli con strumento a 2 cerchi
L'acqua nel filtro carburante deve essere drenata se viene visualizzato il
messaggio “Far defluire l'acqua dal filtro carburante.” sul display multifun-
zione e suona un cicalino.
Veicoli senza sistema di apertura/avviamento intelligente: Portare l'interrut-
tore motore in posizione “LOCK”.
Veicoli con sistema di apertura/avviamento intelligente: Portare l'interrut-
tore motore in posizione off.
Posizionare una vaschetta di piccole dimensioni sotto il tappo di scarico
per raccogliere l'acqua e il carburante che fuoriescono.
Filtro carburante (solo motore 1ND-TV)
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 492 ページ ２０１６年６月２８日　火曜日　午後８時３２分

4937-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)
Ruotare il tappo di scarico in senso
antiorario per circa 2 giri o 2 giri e
1/2.
Azionare la pompa di adesca-
mento finché il carburante non
comincia ad esaurirsi.
Una volta effettuato il drenaggio, serrare a mano il tappo di scarico.
È necessario drenare l'acqua dal filtro carburante nelle seguenti
situazioni:
Filtro carburante tipo A
*: Ogni 20.000 km
Filtro carburante tipo B
*: Viene visualizzato “Far defluire l'acqua dal filtro car-
burante.” sul display multifunzione e suona un cicalino.
*: Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato per identificare il tipo di filtro car-
burante.
Far drenare il filtro carburante da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato.
3
4
Filtro carburante (solo motore 1WW)
NOTA
■Quando vi è la presenza di acqua nel filtro carburante
Non guidare a lungo con acqua accumulata nel filtro carburante. Così facendo si
potrebbero causare danni alla pompa d'iniezione del carburante.
5
AURIS Touring Sports_OM_Italian_OM12L17L.book 493 ページ ２０１６年６月２８日　火曜日　午後８時３２分

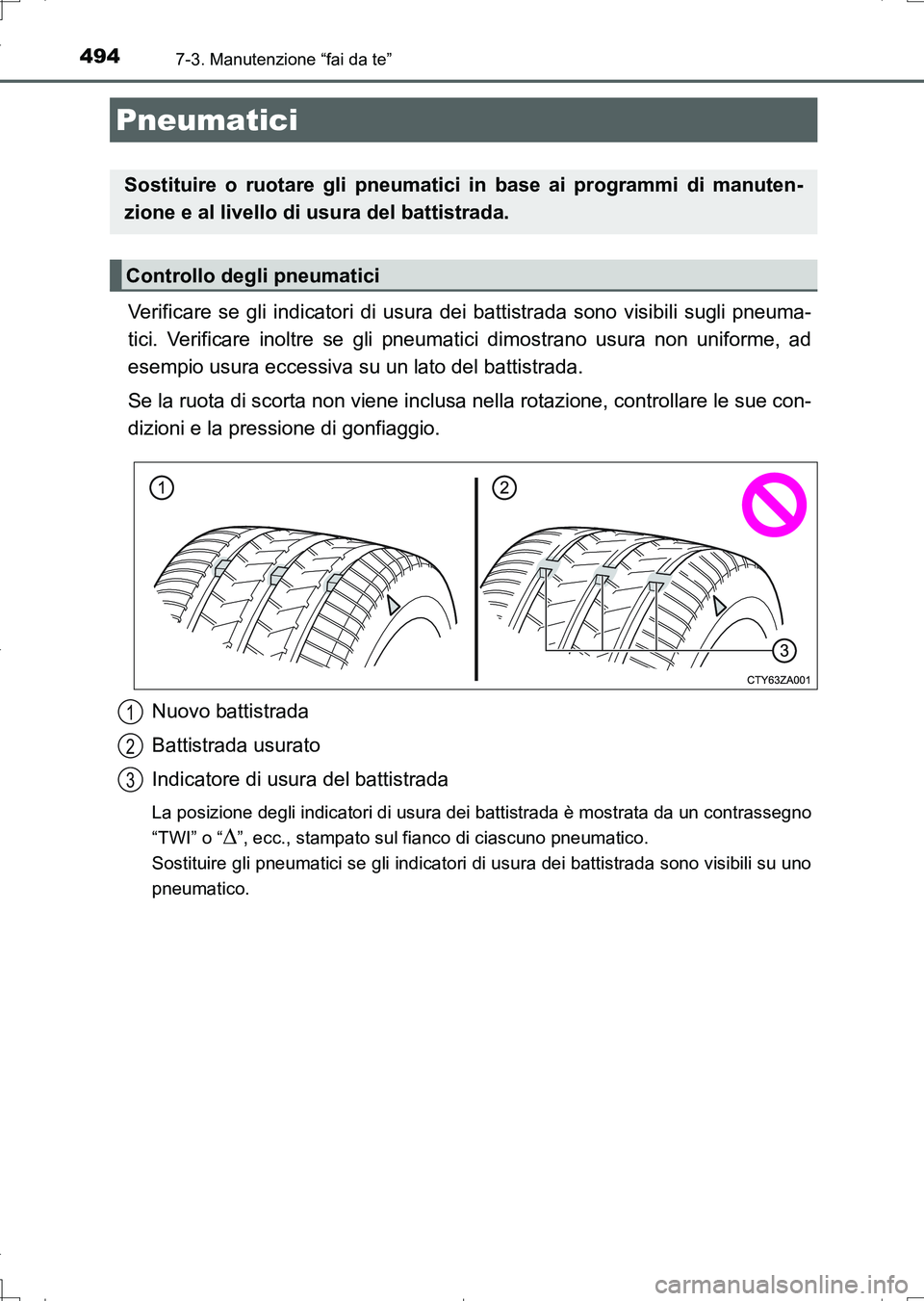

4947-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)
Verificare se gli indicatori di usura dei battistrada sono visibili sugli pneuma-
tici. Verificare inoltre se gli pneumatici dimostrano usura non uniforme, ad
esempio usura eccessiva su un lato del battistrada.
Se la ruota di scorta non viene inclusa nella rotazione, controllare le sue con-
dizioni e la pressione di gonfiaggio.
Nuovo battistrada
Battistrada usurato
Indicatore di usura del battistrada
La posizione degli indicatori di usura dei battistrada è mostrata da un contrassegno
“TWI” o “
”, ecc., stampato sul fianco di ciascuno pneumatico.
Sostituire gli pneumatici se gli indicatori di usura dei battistrada sono visibili su uno
pneumatico.
Pneumatici
Sostituire o ruotare gli pneumatici in base ai programmi di manuten-
zione e al livello di usura del battistrada.
Controllo degli pneumatici
1
2
3
AURIS Touring Sports_OM_Italian_OM12L17L.book 494 ページ ２０１６年６月２８日　火曜日　午後８時３２分

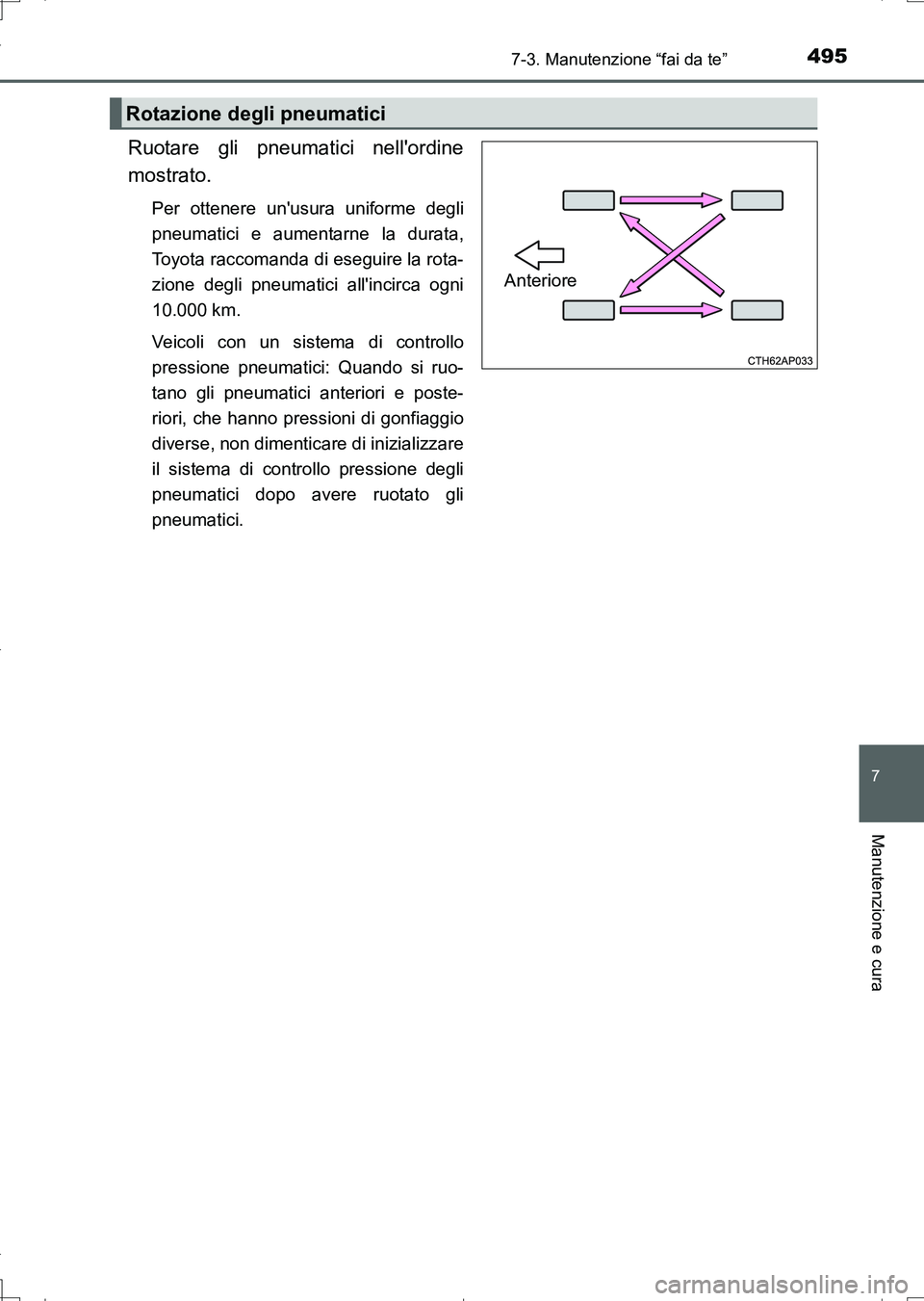

4957-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)
Ruotare gli pneumatici nell'ordine
mostrato.
Per ottenere un'usura uniforme degli
pneumatici e aumentarne la durata,
Toyota raccomanda di eseguire la rota-
zione degli pneumatici all'incirca ogni
10.000 km.
Veicoli con un sistema di controllo
pressione pneumatici: Quando si ruo-
tano gli pneumatici anteriori e poste-
riori, che hanno pressioni di gonfiaggio
diverse, non dimenticare di inizializzare
il sistema di controllo pressione degli
pneumatici dopo avere ruotato gli
pneumatici.
Rotazione degli pneumatici
Anteriore
AURIS Touring Sports_OM_Italian_OM12L17L.book 495 ページ ２０１６年６月２８日　火曜日　午後８時３２分

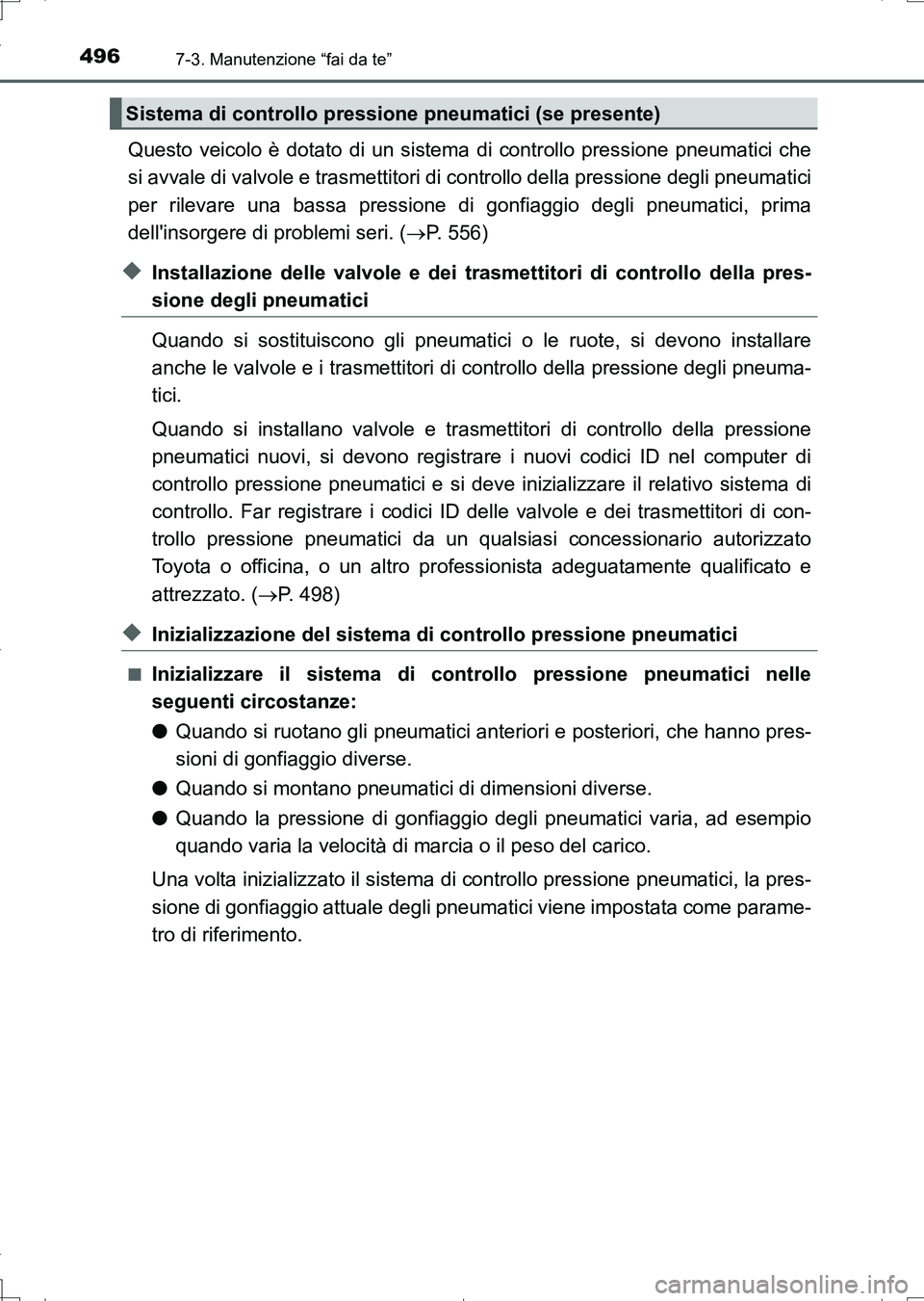

4967-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)
Questo veicolo è dotato di un sistema di controllo pressione pneumatici che
si avvale di valvole e trasmettitori di controllo della pressione degli pneumatici
per rilevare una bassa pressione di gonfiaggio degli pneumatici, prima
dell'insorgere di problemi seri. (P. 556)
◆Installazione delle valvole e dei trasmettitori di controllo della pres-
sione degli pneumatici
Quando si sostituiscono gli pneumatici o le ruote, si devono installare
anche le valvole e i trasmettitori di controllo della pressione degli pneuma-
tici.
Quando si installano valvole e trasmettitori di controllo della pressione
pneumatici nuovi, si devono registrare i nuovi codici ID nel computer di
controllo pressione pneumatici e si deve inizializzare il relativo sistema di
controllo. Far registrare i codici ID delle valvole e dei trasmettitori di con-
trollo pressione pneumatici da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato. (P. 498)
◆Inizializzazione del sistema di controllo pressione pneumatici
■Inizializzare il sistema di controllo pressione pneumatici nelle
seguenti circostanze:
●Quando si ruotano gli pneumatici anteriori e posteriori, che hanno pres-
sioni di gonfiaggio diverse.
●Quando si montano pneumatici di dimensioni diverse.
●Quando la pressione di gonfiaggio degli pneumatici varia, ad esempio
quando varia la velocità di marcia o il peso del carico.
Una volta inizializzato il sistema di controllo pressione pneumatici, la pres-
sione di gonfiaggio attuale degli pneumatici viene impostata come parame-
tro di riferimento.
Sistema di controllo pressione pneumatici (se presente)
