5137-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

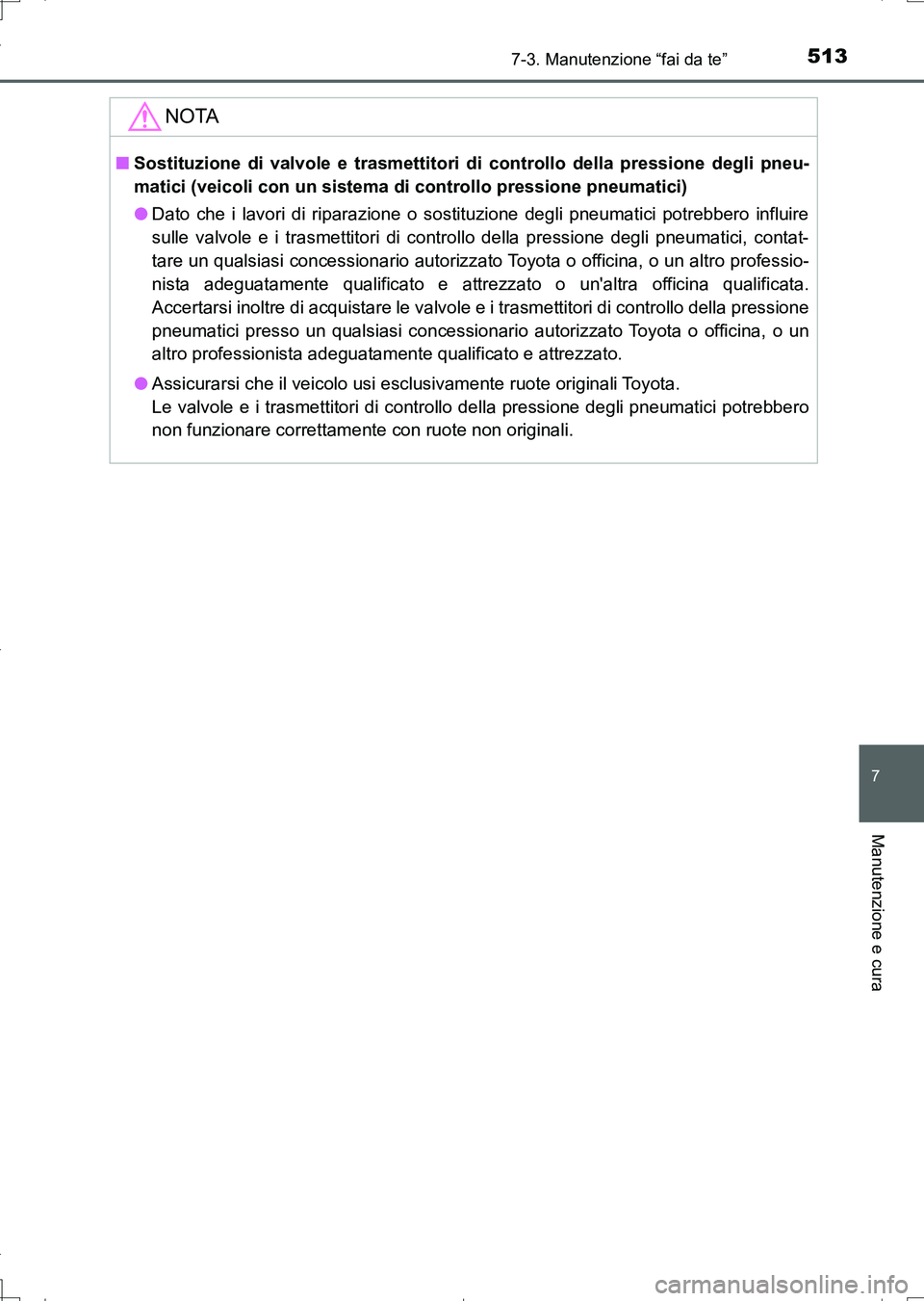

NOTA
■Sostituzione di valvole e trasmettitori di controllo della pressione degli pneu-
matici (veicoli con un sistema di controllo pressione pneumatici)
●Dato che i lavori di riparazione o sostituzione degli pneumatici potrebbero influire
sulle valvole e i trasmettitori di controllo della pressione degli pneumatici, contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato o un'altra officina qualificata.
Accertarsi inoltre di acquistare le valvole e i trasmettitori di controllo della pressione
pneumatici presso un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato.
●Assicurarsi che il veicolo usi esclusivamente ruote originali Toyota.
Le valvole e i trasmettitori di controllo della pressione degli pneumatici potrebbero
non funzionare correttamente con ruote non originali.
AURIS Touring Sports_OM_Italian_OM12L17L.book 513 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5147-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

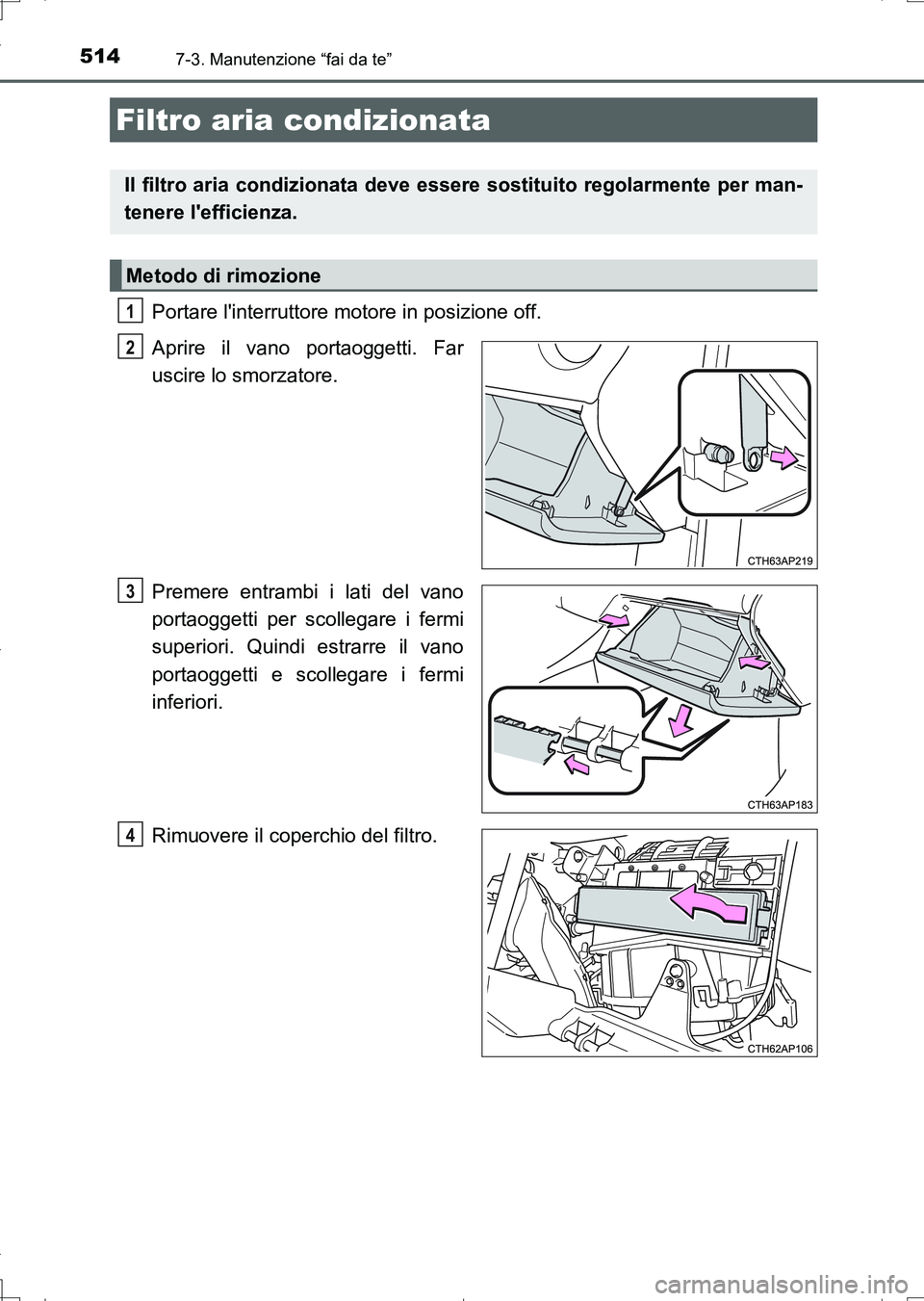

Portare l'interruttore motore in posizione off.
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
superiori. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
Rimuovere il coperchio del filtro.
Filtro aria condizionata
Il filtro aria condizionata deve essere sostituito regolarmente per man-
tenere l'efficienza.
Metodo di rimozione
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 514 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5157-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)■

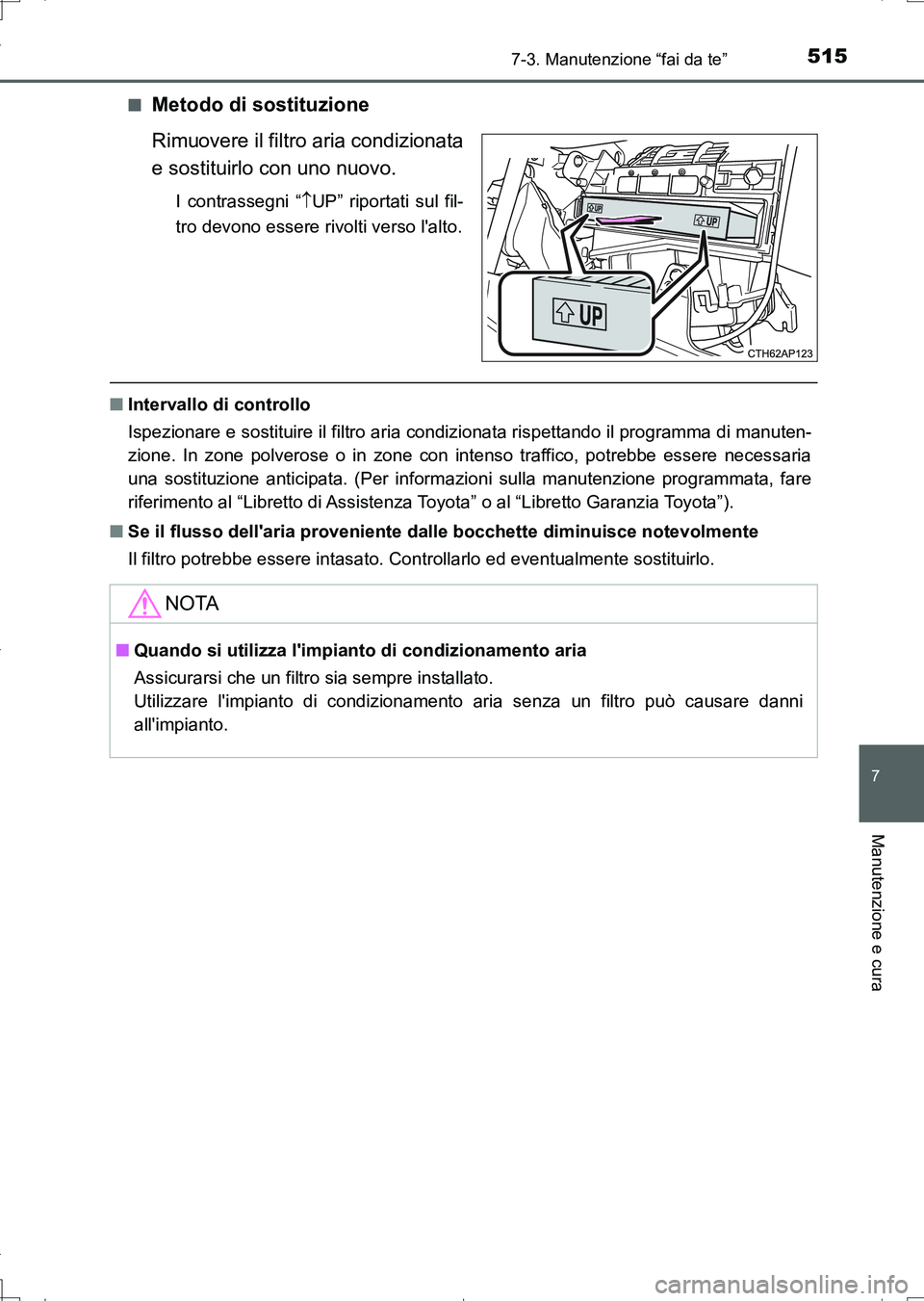

Metodo di sostituzione
Rimuovere il filtro aria condizionata
e sostituirlo con uno nuovo.
I contrassegni “UP” riportati sul fil-
tro devono essere rivolti verso l'alto.
■Intervallo di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando il programma di manuten-
zione. In zone polverose o in zone con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata. (Per informazioni sulla manutenzione programmata, fare
riferimento al “Libretto di Assistenza Toyota” o al “Libretto Garanzia Toyota”).
■Se il flusso dell'aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere intasato. Controllarlo ed eventualmente sostituirlo.
NOTA
■Quando si utilizza l'impianto di condizionamento aria
Assicurarsi che un filtro sia sempre installato.
Utilizzare l'impianto di condizionamento aria senza un filtro può causare danni
all'impianto.
AURIS Touring Sports_OM_Italian_OM12L17L.book 515 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5167-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

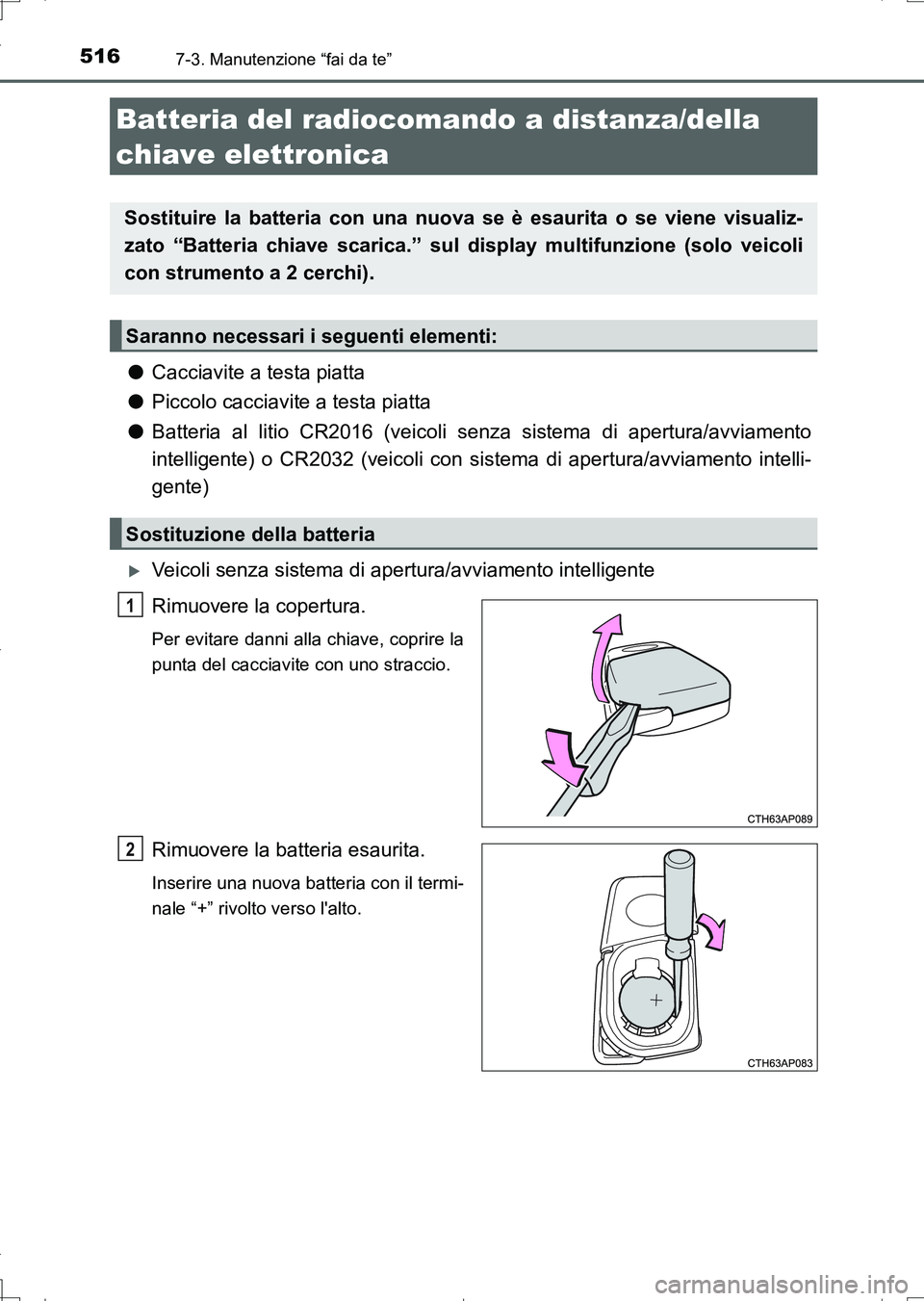

●Cacciavite a testa piatta
●Piccolo cacciavite a testa piatta
●Batteria al litio CR2016 (veicoli senza sistema di apertura/avviamento
intelligente) o CR2032 (veicoli con sistema di apertura/avviamento intelli-
gente)
Veicoli senza sistema di apertura/avviamento intelligente
Rimuovere la copertura.
Per evitare danni alla chiave, coprire la
punta del cacciavite con uno straccio.
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il termi-
nale “+” rivolto verso l'alto.
Batteria del radiocomando a distanza/della
chiave elettronica
Sostituire la batteria con una nuova se è esaurita o se viene visualiz-
zato “Batteria chiave scarica.” sul display multifunzione (solo veicoli
con strumento a 2 cerchi).
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 516 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5177-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

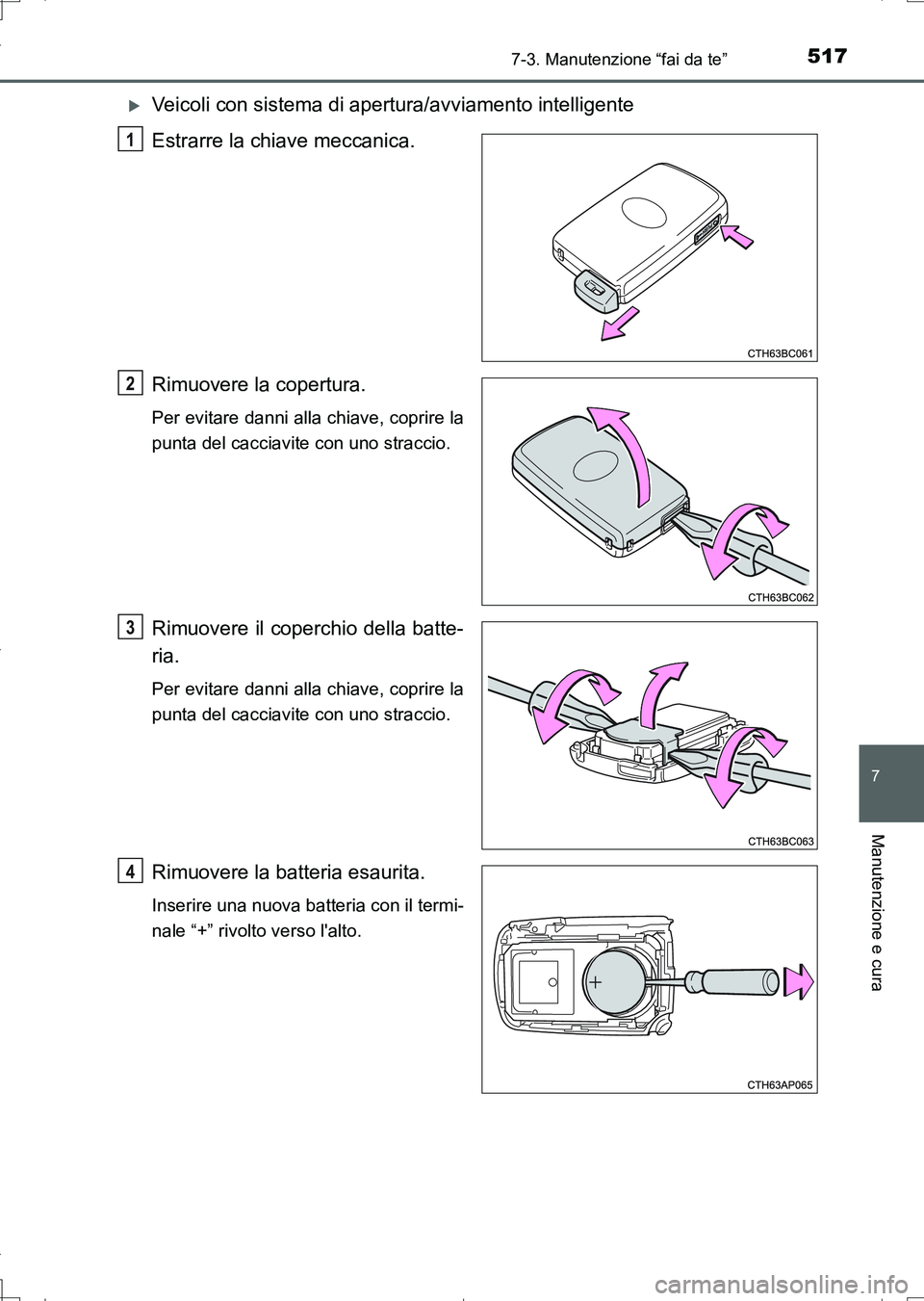

Veicoli con sistema di apertura/avviamento intelligente
Estrarre la chiave meccanica.
Rimuovere la copertura.
Per evitare danni alla chiave, coprire la
punta del cacciavite con uno straccio.
Rimuovere il coperchio della batte-
ria.
Per evitare danni alla chiave, coprire la
punta del cacciavite con uno straccio.
Rimuovere la batteria esaurita.
Inserire una nuova batteria con il termi-
nale “+” rivolto verso l'alto.
1
2
3
4
AURIS Touring Sports_OM_Italian_OM12L17L.book 517 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5187-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

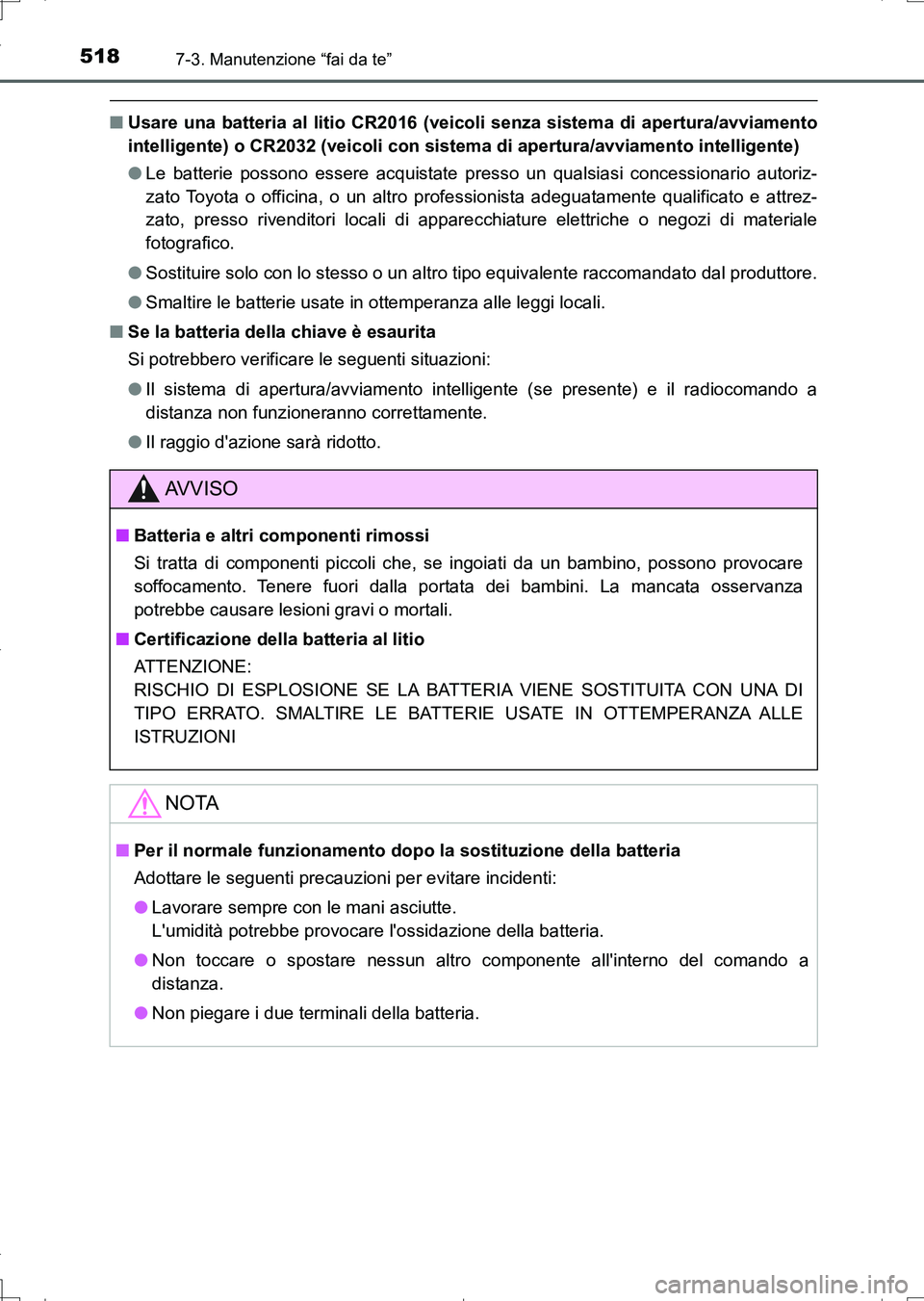

■Usare una batteria al litio CR2016 (veicoli senza sistema di apertura/avviamento
intelligente) o CR2032 (veicoli con sistema di apertura/avviamento intelligente)
●Le batterie possono essere acquistate presso un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente qualificato e attrez-
zato, presso rivenditori locali di apparecchiature elettriche o negozi di materiale
fotografico.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal produttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Se la batteria della chiave è esaurita
Si potrebbero verificare le seguenti situazioni:
●Il sistema di apertura/avviamento intelligente (se presente) e il radiocomando a
distanza non funzioneranno correttamente.
●Il raggio d'azione sarà ridotto.
AV V I S O
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati da un bambino, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata osservanza
potrebbe causare lesioni gravi o mortali.
■Certificazione della batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI
TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE
ISTRUZIONI
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Adottare le seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L'umidità potrebbe provocare l'ossidazione della batteria.
●Non toccare o spostare nessun altro componente all'interno del comando a
distanza.
●Non piegare i due terminali della batteria.
AURIS Touring Sports_OM_Italian_OM12L17L.book 518 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5197-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12L17L)

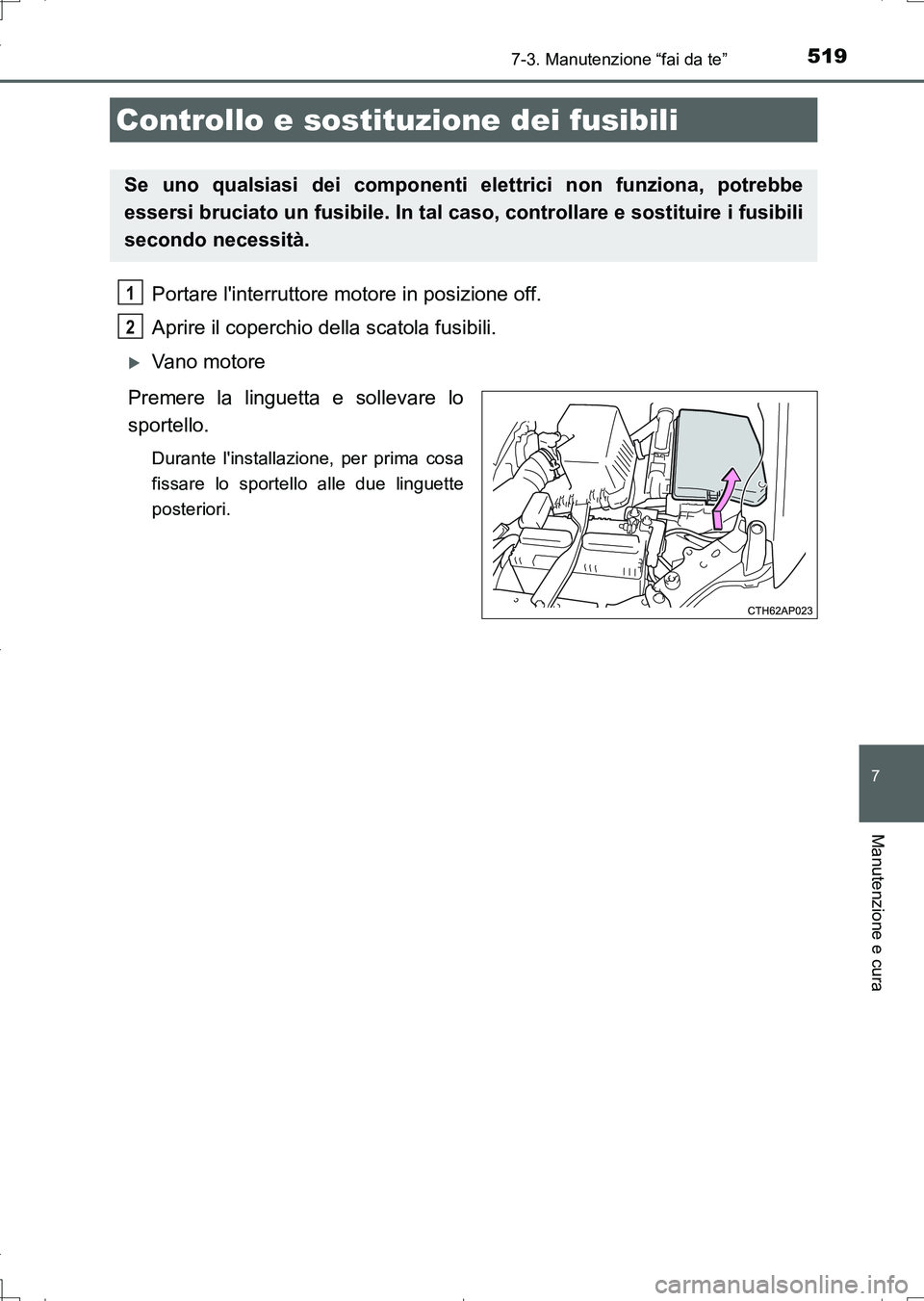

Portare l'interruttore motore in posizione off.
Aprire il coperchio della scatola fusibili.
Vano motore
Premere la linguetta e sollevare lo
sportello.
Durante l'installazione, per prima cosa
fissare lo sportello alle due linguette
posteriori.
Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. In tal caso, controllare e sostituire i fusibili
secondo necessità.
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 519 ページ ２０１６年６月２８日　火曜日　午後８時３２分

5207-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12L17L)

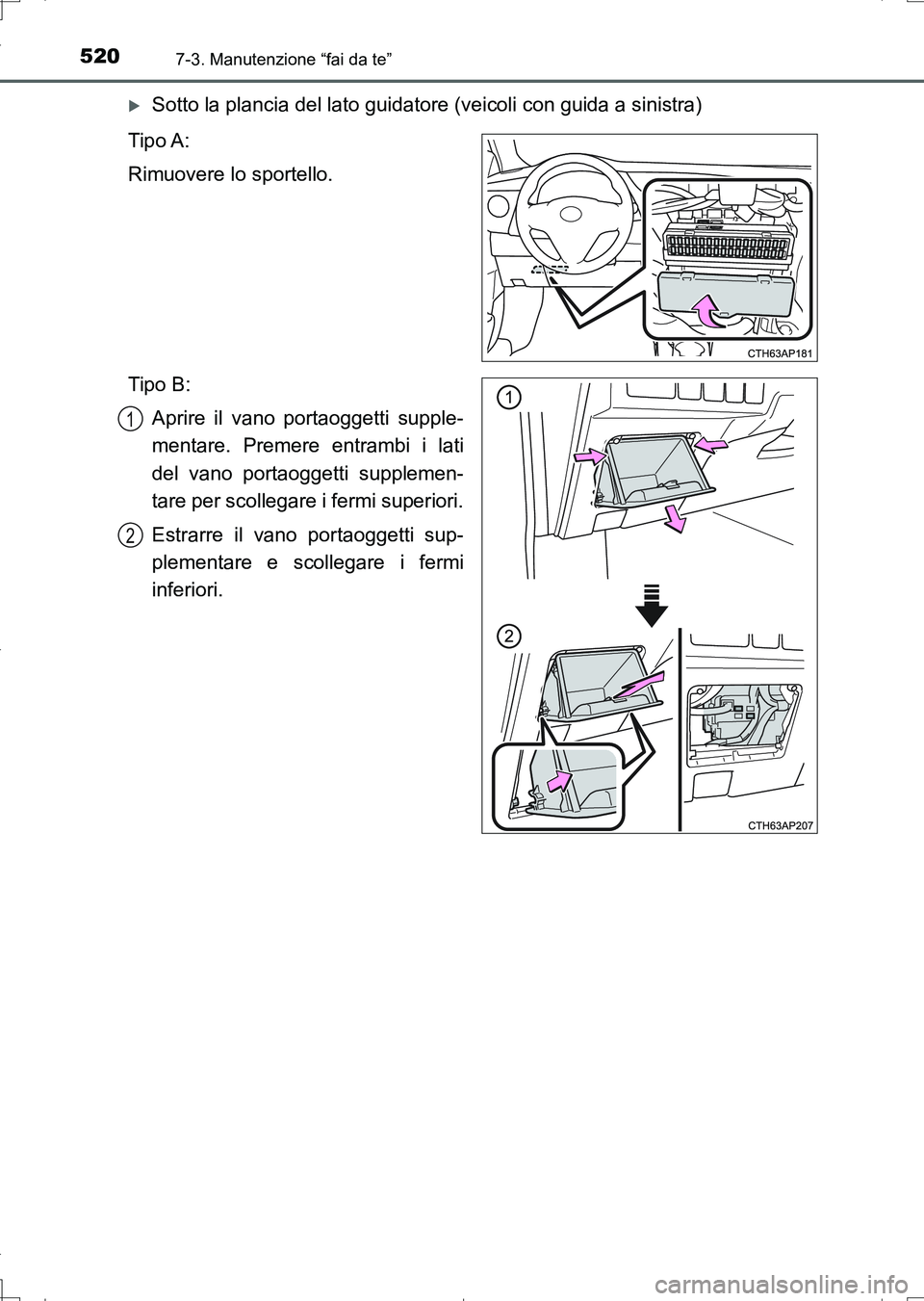

Sotto la plancia del lato guidatore (veicoli con guida a sinistra)
Tipo A:
Rimuovere lo sportello.
Tipo B:
Aprire il vano portaoggetti supple-
mentare. Premere entrambi i lati
del vano portaoggetti supplemen-
tare per scollegare i fermi superiori.
Estrarre il vano portaoggetti sup-
plementare e scollegare i fermi
inferiori.
1
2
