2017 Seat Arona Manuel du propriétaire (in French)

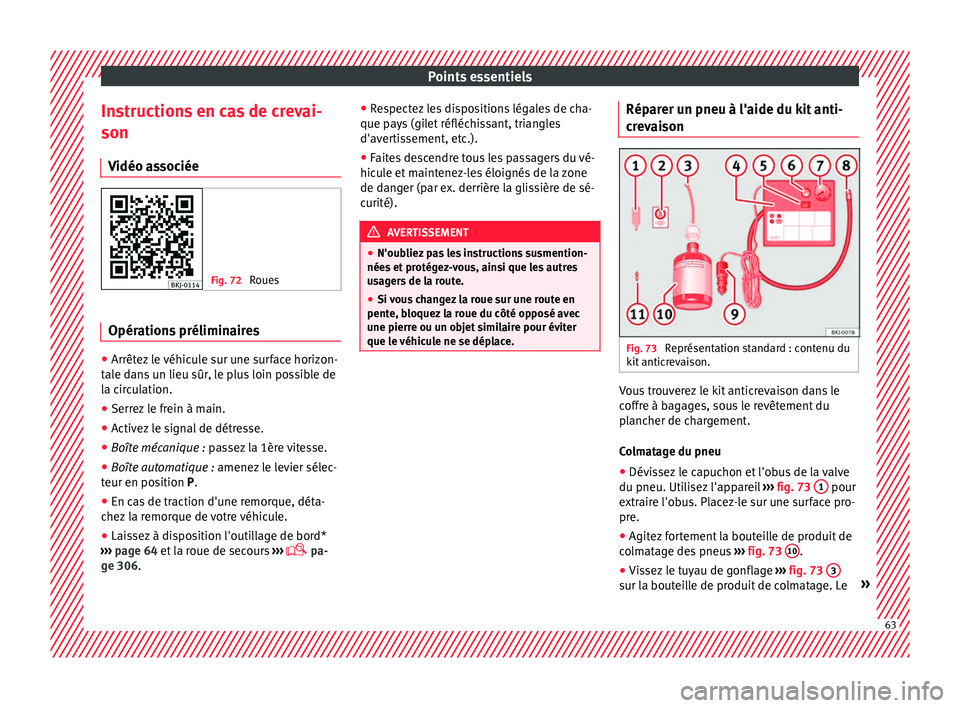

Points essentiels
Instructions en cas de crevai-
son V idéo a
s
sociée Fig. 72
Roues Opérations préliminaires
●
Arrêtez le véhicule sur une surface horizon-
t al
e d

ans un lieu sûr, le plus loin possible de
la circulation.
● Serrez le frein à main.
● Activez le signal de détresse.
● Boîte mécanique : pas
sez la 1ère vitesse.
● Boîte automatique : amenez le l
evier sélec-
teur en position P.
● En cas de traction d'une remorque, déta-
chez l
a remorque de votre véhicule.
● Laissez à disposition l'outillage de bord*
›››
page 64 et la roue de secours ›››
 pa-
ge 306. ●
Res
pectez les dispositions légales de cha-
que pays (gilet réfléchissant, triangles
d'avertissement, etc.).
● Faites descendre tous les passagers du vé-
hicul
e et maintenez-les éloignés de la zone
de danger (par ex. derrière la glissière de sé-
curité). AVERTISSEMENT
● N'oubliez p

as les instructions susmention-
nées et protégez-vous, ainsi que les autres
usagers de la route.
● Si vous changez la roue sur une route en
pente, bloquez
la roue du côté opposé avec
une pierre ou un objet similaire pour éviter
que le véhicule ne se déplace. Réparer un pneu à l'aide du kit anti-
c
r
ev

aison Fig. 73
Représentation standard : contenu du
k it
antic

revaison. Vous trouverez le kit anticrevaison dans le
c
offr
e à b

agages, sous le revêtement du
plancher de chargement.
Colmatage du pneu
● Dévissez le capuchon et l'obus de la valve
du pneu. Utilisez
l'appareil ››› fig. 73 1 pour
e xtr
air
e l'obus. Placez-le sur une surface pro-
pre.
● Agitez fortement la bouteille de produit de
colm
atage des pneus ››› fig. 73 10 .
● Vissez le tuyau de gonflage ›››
fig. 73 3 sur la bouteille de produit de colmatage. Le
» 63

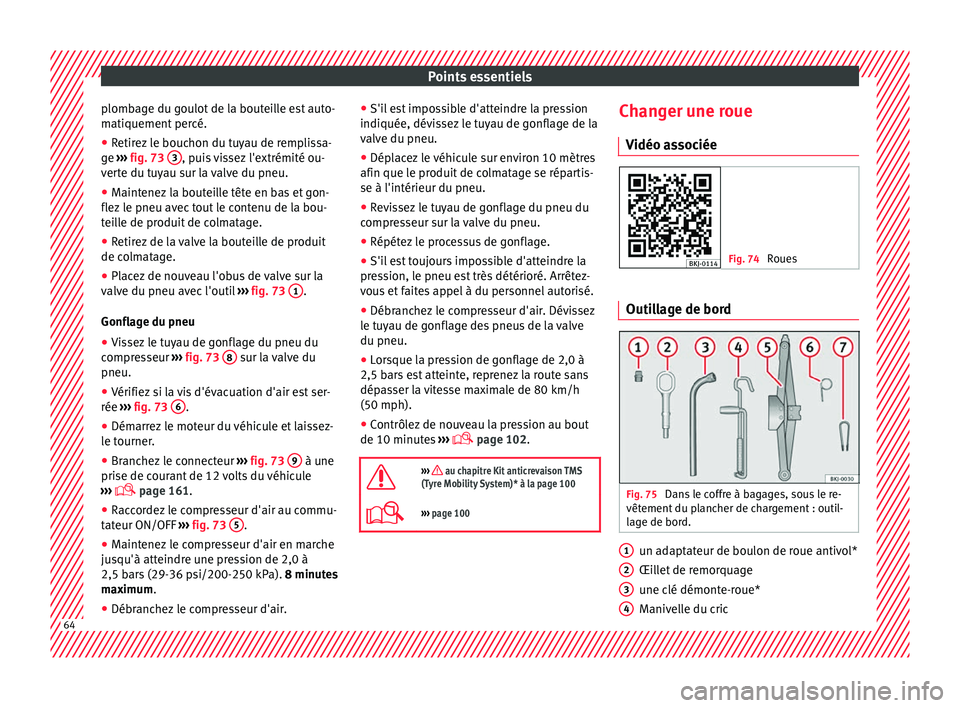

Points essentiels
plombage du goulot de la bouteille est auto-
m ati
quement
percé.
● Retirez le bouchon du tuyau de remplissa-
ge ››

› fig. 73 3 , puis vissez l'extrémité ou-
v er
t
e du tuyau sur la valve du pneu.
● Maintenez la bouteille tête en bas et gon-
flez l
e pneu avec tout le contenu de la bou-
teille de produit de colmatage.
● Retirez de la valve la bouteille de produit
de colm
atage.
● Placez de nouveau l'obus de valve sur la
valve du pneu av
ec l'outil ››› fig. 73 1 .
Gonfl ag
e du pneu
● V
issez le tuyau de gonflage du pneu du
compre
sseur ››› fig. 73 8 sur la valve du
pneu.
● Vérifiez si la vis d'évacuation d'air est ser-
rée ››
›

fig. 73 6 .
● Démarrez le moteur du véhicule et laissez-
l e t
ourner

.
● Branchez le connecteur ›››
fig. 73 9 à une
pri se de c
our
ant de 12 volts du véhicule
›››  page 161.
● Raccordez le compresseur d'air au commu-
tateur ON/OFF
››› fig. 73 5 .
● Maintenez le compresseur d'air en marche
ju s
qu'à att

eindre une pression de 2,0 à
2,5 bars (29-36 psi/200-250 kPa). 8 minutes
maximum.
● Débranchez le compresseur d'air. ●
S'il e
st impossible d'atteindre la pression
indiquée, dévissez le tuyau de gonflage de la
valve du pneu.
● Déplacez le véhicule sur environ 10 mètres
afin que le produit
de colmatage se répartis-
se à l'intérieur du pneu.
● Revissez le tuyau de gonflage du pneu du
compre
sseur sur la valve du pneu.
● Répétez le processus de gonflage.
● S'il est toujours impossible d'atteindre la
pres
sion, le pneu est très détérioré. Arrêtez-
vous et faites appel à du personnel autorisé.
● Débranchez le compresseur d'air. Dévissez
le tu
yau de gonflage des pneus de la valve
du pneu.
● Lorsque la pression de gonflage de 2,0 à
2,5 bars
est atteinte, reprenez la route sans
dépasser la vitesse maximale de 80 km/h
(50 mph).
● Contrôlez de nouveau la pression au bout
de 10 minutes
›››
 page 102.

››› au chapitre Kit anticrevaison TMS
(Tyre Mobility System)* à la page 100
››› page 100 Changer une roue
V idéo a
s

sociée Fig. 74
Roues Outillage de bord
Fig. 75
Dans le coffre à bagages, sous le re-
vêt ement
du p

lancher de chargement : outil-
lage de bord. un adaptateur de boulon de roue antivol*
Œi
l
l

et de remorquage
une clé démonte-roue*
Manivelle du cric
1 2
3
4
64

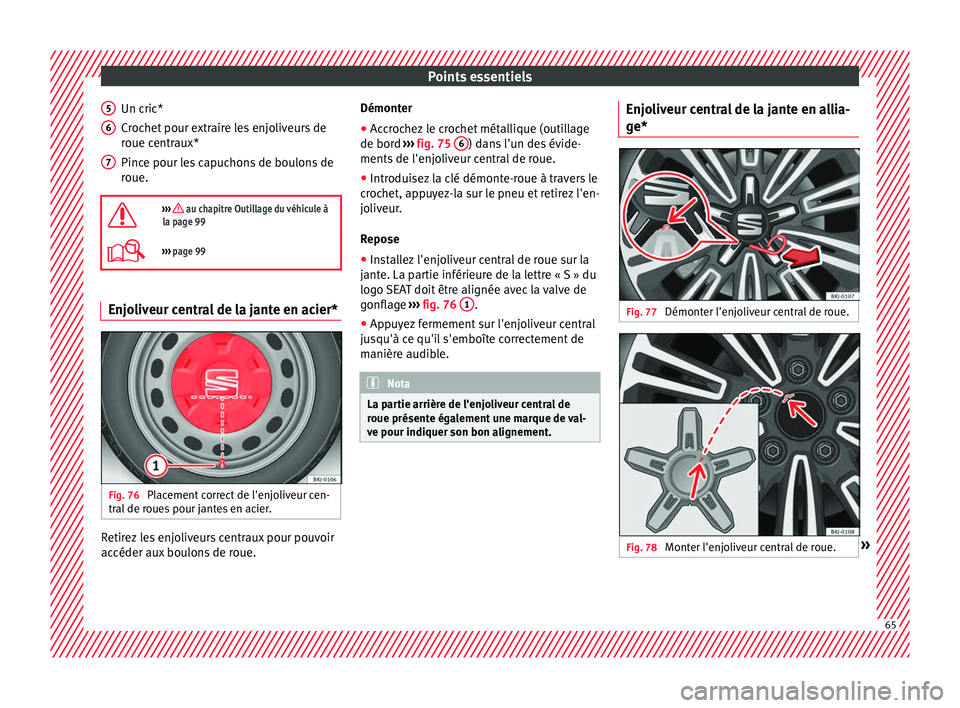

Points essentiels
Un cric*
C r
oc
het pour extraire les enjoliveurs de
roue centraux*
Pince pour les capuchons de boulons de
roue.

››› au chapitre Outillage du véhicule à
la page 99
››› page 99 Enjoliveur central de la jante en acier*
Fig. 76
Placement correct de l'enjoliveur cen-
tr al
de r

oues pour jantes en acier. Retirez les enjoliveurs centraux pour pouvoir
ac
céder aux
bou

lons de roue.
5 6
7 Démonter
●
Accrochez le crochet métallique (outillage
de bor d
›
›

› fig. 75 6 ) dans l'un des évide-
ments de l'enj
o
liveur central de roue.
● Introduisez la clé démonte-roue à travers le
croc
het, appuyez-la sur le pneu et retirez l'en-
joliveur.
Repose
● Installez l'enjoliveur central de roue sur la
jante. La p
artie inférieure de la lettre « S » du
logo SEAT doit être alignée avec la valve de
gonflage ››› fig. 76 1 .
● Appuyez fermement sur l'enjoliveur central
ju s
qu'à c

e qu'il s'emboîte correctement de
manière audible. Nota
La partie arrière de l'enjoliveur central de
roue présent e ég

alement une marque de val-
ve pour indiquer son bon alignement. Enjoliveur central de la jante en allia-
g
e* Fig. 77
Démonter l'enjoliveur central de roue. Fig. 78
Monter l'enjoliveur central de roue. » 65

Points essentiels
Démonter
● Accrochez le crochet métallique (outillage
de bor d
›
›
› fig. 75 6 ) dans le logement prévu
à c et
eff
et ››› fig. 77.
● Tirez dessus pour démonter l'enjoliveur
›››
fig. 77.
Repose
● Installez l'enjoliveur central de roue sur la
jante, de m
anière à faire coïncider l'extrémité
de l'enjoliveur avec le logement sur la jante
››› fig. 78 (flèches).
● Appuyez fermement sur l'enjoliveur central
jusqu'à c
e qu'il s'emboîte de manière audi-
ble.
Capuchons des boulons de roue* Fig. 79
Roue : boulons de roue avec capu-
c hon
s. Retrait
● Encastrer la pince en plastique (outillage
de bor d) sur l

e capuchon jusqu'à ce qu'elle
s'emboîte ››› fig. 79.
● Retirer le capuchon avec la pince en plasti-
que.
Boulons de roue Fig. 80
Changement de roue : desserrer les
v i
s

de roue. Fig. 81
Changement de roue : valve du pneu
1 et emplacement de montage du boulon de
roue antiv o

l 2 ou
3 .
Pour desserrer les boulons de roue, utilisez
u
ni
quement

la clé démonte-roue fournie avec
le véhicule.
Desserrez seulement d'environ un tour les
boulons de roue tant que le véhicule n'est
pas soulevé avec le cric.
Si vous ne parvenez pas à desserrer un bou-
lon de roue, appuyez-vous prudemment avec
le pied sur l'extrémité de la clé démonte-
roue. Pendant cette opération, accrochez-
vous au véhicule en veillant à ne pas perdre
l'équilibre.
Desserrage des boulons de roue
● Poussez la clé démonte-roue jusqu'en bu-
tée sur le bou
lon ››› fig. 80.
● Tenez la clé démonte-roue par son extrémi-
té et fait
es tourner le boulon d'environ un66

Points essentiels
tour dans le sens contraire à celui des aiguil-
l e
s
d'une montre ››› au chapitre Démonter
et mont
er l
a roue à la page 68.
Les capuchons servent à protéger les bou-
lons de roue et doivent être remis en place
jusqu'en butée suite au changement de la
roue.
Desserrer le boulon antivol
● Dans l'outillage de bord, munissez-vous de
l'adapt
ateur pour boulons de roue antivol.
● Enfoncez l'adaptateur jusqu'en butée sur le
boulon de roue antiv
ol ››› fig. 81.
● Poussez la clé démonte-roue jusqu'en bu-
tée sur l'ad
aptateur.
● Tenez la clé démonte-roue par son extrémi-
té et fait
es tourner le boulon d'environ un
tour dans le sens contraire à celui des aiguil-
les d'une montre ››› au chapitre Démonter
et mont
er l

a roue à la page 68.
Le boulon de roue antivol est muni d'un ca-
puchon spécial. Ce capuchon est compatible
uniquement avec le boulon de roue antivol et
inutilisable avec les boulons classiques.
Informations importantes sur les boulons de
roue
Les jantes et les boulons de roues montés en
usine sont conçus pour s'adapter les uns aux
autres. C'est pourquoi, lors de tout remplace-
ment de jantes, les boulons de roue corres- pondants d'une longueur adéquate et munis
d'une tête ap

propriée doivent être utilisés.
L'ajustement correct des roues et le bon fonc-
tionnement du système de freinage en dé-
pendent.
Dans certaines circonstances, vous ne devez
pas utiliser de boulons de roue provenant du
même modèle de véhicule.
Sur les roues à enjoliveurs intégraux, le bou-
lon de roue antivol doit être vissé dans les
positions 2 ou
3 en prenant pour référen-
c e l
a po

sition de la valve du pneu 1 . Dans le
c a
s
contraire, vous ne parviendrez pas à
monter l'enjoliveur.

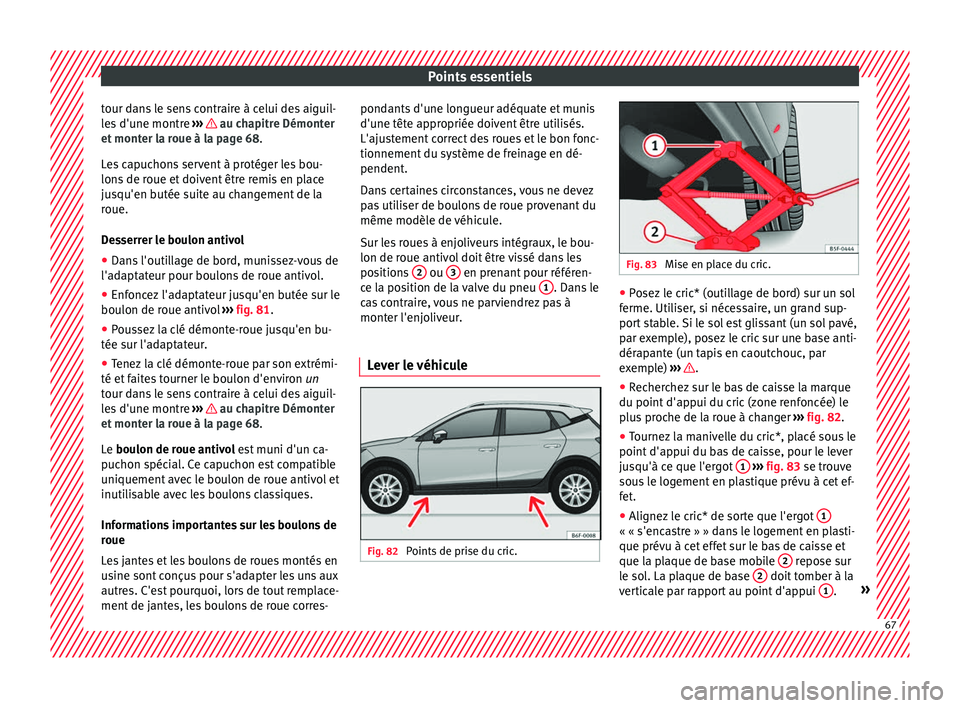

Lever le véhicule Fig. 82
Points de prise du cric. Fig. 83
Mise en place du cric. ●
Posez le cric* (outillage de bord) sur un sol
f erme. Uti
li
ser, si nécessaire, un grand sup-
port stable. Si le sol est glissant (un sol pavé,
par exemple), posez le cric sur une base anti-
dérapante (un tapis en caoutchouc, par
exemple) ››› .
● Recherchez sur le bas de caisse la marque
du point d'ap
p

ui du cric (zone renfoncée) le
plus proche de la roue à changer ››› fig. 82.
● Tournez la manivelle du cric*, placé sous le
point d'app
ui du bas de caisse, pour le lever
jusqu'à ce que l'ergot 1
› ›
› fig. 83
se trouve
sous le logement en plastique prévu à cet ef-
fet.
● Alignez le cric* de sorte que l'ergot 1 « « s'encastre » » dans le logement en plasti-
que prév
u à c
et

effet sur le bas de caisse et
que la plaque de base mobile 2 repose sur
l e so
l

. La plaque de base 2 doit tomber à la
v er
tic
ale par rapport au point d'appui 1 .
» 67

Points essentiels
● Continuer à t
ourner l
a manivelle du cric*
jusqu'à ce que la roue se sépare légèrement
du sol. AVERTISSEMENT
● S'as s

urer que le cric* reste stable. Si la sur-
face est glissante ou meuble, le cric* pourrait
glisser ou s'enfoncer en entraînant des ris-
ques de blessures.
● Levez le véhicule uniquement avec le cric*
fourni d'us
ine. D'autres véhicules pourraient
glisser en entraînant des risques de blessu-
res.
● Placer le cric* uniquement sur les points
d'appui prév
us à cet effet sur le bas de cais-
se, puis l'aligner. Sinon, le cric* pourrait glis-
ser à cause d'un manque d'adhérence au vé-
hicule : risque de blessures !
● En cas de variations de température ou de
char
ge, l'assiette du véhicule en stationne-
ment peut changer automatiquement. ATTENTION
Ne pas lever le véhicule par la traverse. Placer
le c ric* u

niquement sur les points prévus à
cet effet sur le bas de caisse. Sinon, le véhi-
cule sera endommagé. Démonter et monter la roue
Après avoir desserré les boulons de roue et
soul
evé l

e véhicule avec le cric, changez la
roue.
Démontage d'une roue
● Dévissez les boulons à l'aide d'une clé de
roue et dépo
sez-les sur une surface propre.
● Retirez la roue ›››
.
Montag e d'u
ne roue
Lorsque vous installez des pneus avec un
sens de rotation obligatoire, respectez les in-
dications fournies dans ››› page 69.
● Placez la roue.
● Vissez les boulons de roue et serrez-les lé-
gèrement av

ec la clé de roue.
● Faites soigneusement descendre le véhicu-
le avec
le cric*.
● Serrez les boulons en croix avec la clé dé-
monte-roue.
L

es boulons de roue doivent être propres et
bien se visser. Examinez les surfaces d'appui
de la roue et du moyeu de la roue. Si ces sur-
faces sont sales, elles devront être nettoyées
avant de monter la roue. Couple de serrage des boulons de roue
Pour le

s jantes en acier et en alliage léger, le
couple de serrage prescrit des boulons de
roue est de 140 Nm. Suite au changement
d'une roue, procédez immédiatement au con-
trôle du couple de serrage à l'aide d'une clé
dynamométrique en parfait état de fonction-
nement.
Avant de procéder à l'opération , veuillez rem-
placer les boulons de roue rouillés et diffici-
les à visser puis nettoyer les filetages du
moyeu de roue.
N'appliquez pas de graisse ni d'huile aux
boulons de roue, ni aux filetages du moyeu
de roue. Même serrés au couple indiqué, les
boulons risqueraient de se desserrer lors de
la conduite. AVERTISSEMENT
Les boulons de roue serrés de manière incor-
rect e peu

vent se détacher et provoquer un ac-
cident, des blessures graves et la perte de
contrôle du véhicule.
● N'utilisez que les boulons de roue corres-
pondant aux
jantes utilisées.
● N'utilisez jamais de boulons de roues diffé-
rents.
● L

es boulons de roue et les filetages doivent
être propr
es, exempts d'huile et de graisse et
ne pas gripper lors du serrage. 68

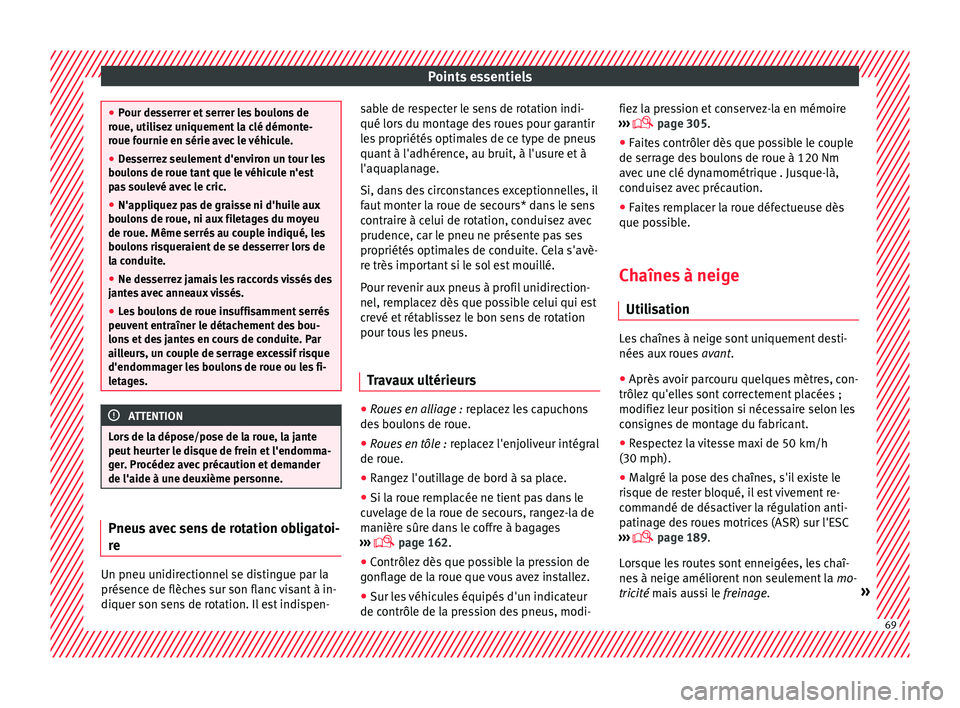

Points essentiels
●
Pour de s
serrer et serrer les boulons de
roue, utilisez uniquement la clé démonte-
roue fournie en série avec le véhicule.
● Desserrez seulement d'environ un tour les
boulons
de roue tant que le véhicule n'est
pas soulevé avec le cric.
● N'appliquez pas de graisse ni d'huile aux
boulons
de roue, ni aux filetages du moyeu
de roue. Même serrés au couple indiqué, les
boulons risqueraient de se desserrer lors de
la conduite.
● Ne desserrez jamais les raccords vissés des
jante
s avec anneaux vissés.
● Les boulons de roue insuffisamment serrés
peuvent
entraîner le détachement des bou-
lons et des jantes en cours de conduite. Par
ailleurs, un couple de serrage excessif risque
d'endommager les boulons de roue ou les fi-
letages. ATTENTION
Lors de la dépose/pose de la roue, la jante
peut heur t

er le disque de frein et l'endomma-
ger. Procédez avec précaution et demander
de l'aide à une deuxième personne. Pneus avec sens de rotation obligatoi-
r
e Un pneu unidirectionnel se distingue par la
présenc
e de flèc
he

s sur son flanc visant à in-
diquer son sens de rotation. Il est indispen- sable de respecter le sens de rotation indi-
qué lors du mont

age des roues pour garantir
les propriétés optimales de ce type de pneus
quant à l'adhérence, au bruit, à l'usure et à
l'aquaplanage.
Si, dans des circonstances exceptionnelles, il
faut monter la roue de secours* dans le sens
contraire à celui de rotation, conduisez avec
prudence, car le pneu ne présente pas ses
propriétés optimales de conduite. Cela s'avè-
re très important si le sol est mouillé.
Pour revenir aux pneus à profil unidirection-
nel, remplacez dès que possible celui qui est
crevé et rétablissez le bon sens de rotation
pour tous les pneus.
Travaux ultérieurs ●
Roues en alliage : r ep
l
acez les capuchons
des boulons de roue.
● Roues en tôle : repl
acez l'enjoliveur intégral
de roue.
● Rangez l'outillage de bord à sa place.
● Si la roue remplacée ne tient pas dans le
cuv
elage de la roue de secours, rangez-la de
manière sûre dans le coffre à bagages
›››  page 162.
● Contrôlez dès que possible la pression de
gonflag
e de la roue que vous avez installez.
● Sur les véhicules équipés d'un indicateur
de contrôle de l
a pression des pneus, modi- fiez la pression et conservez-la en mémoire
›››
 page 305.
● Faites contrôler dès que possible le couple
de serrage de
s boulons de roue à 120 Nm
avec une clé dynamométrique . Jusque-là,
conduisez avec précaution.
● Faites remplacer la roue défectueuse dès
que poss
ible.
Chaînes à neige Utilis
ation Les chaînes à neige sont uniquement desti-
née
s
aux

roues avant.
● Après avoir parcouru quelques mètres, con-
trôlez qu'el
les sont correctement placées ;
modifiez leur position si nécessaire selon les
consignes de montage du fabricant.
● Respectez la vitesse maxi de 50 km/h
(30 mph).
● Malgré la pose des chaînes, s'il existe le
risque de r
ester bloqué, il est vivement re-
commandé de désactiver la régulation anti-
patinage des roues motrices (ASR) sur l'ESC
›››  page 189.
Lorsque les routes sont enneigées, les chaî-
nes à neige améliorent non seulement la mo-
tricité mais aussi le freinage. » 69

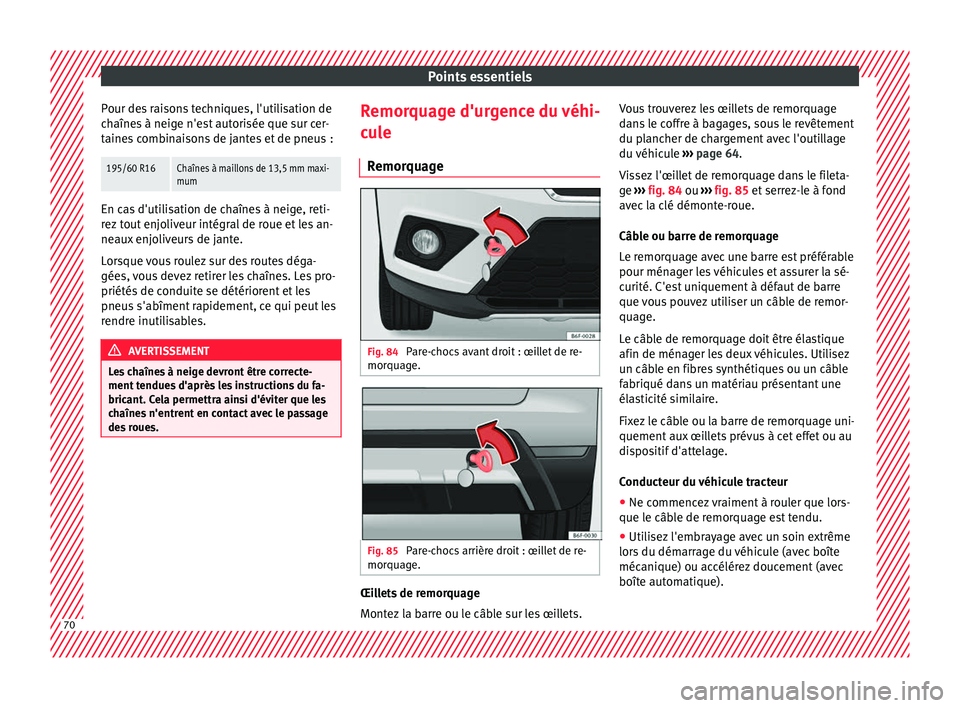

Points essentiels
Pour des raisons techniques, l'utilisation de
c h
aîne
s à neige n'est autorisée que sur cer-
taines combinaisons de jantes et de pneus :
195/60 R16Chaînes à maillons de 13,5 mm maxi-
mum En cas d'utilisation de chaînes à neige, reti-
rez
t

out enjoliveur intégral de roue et les an-
neaux enjoliveurs de jante.
Lorsque vous roulez sur des routes déga-
gées, vous devez retirer les chaînes. Les pro-
priétés de conduite se détériorent et les
pneus s'abîment rapidement, ce qui peut les
rendre inutilisables. AVERTISSEMENT
Les chaînes à neige devront être correcte-
ment t endue

s d'après les instructions du fa-
bricant. Cela permettra ainsi d'éviter que les
chaînes n'entrent en contact avec le passage
des roues. Remorquage d'urgence du véhi-
c
u
l

e
Remorquage Fig. 84
Pare-chocs avant droit : œillet de re-
mor quag
e. Fig. 85
Pare-chocs arrière droit : œillet de re-
mor quag
e. Œillets de remorquage
Mont
ez
l

a barre ou le câble sur les œillets. Vous trouverez les œillets de remorquage
dans

le coffre à bagages, sous le revêtement
du plancher de chargement avec l'outillage
du véhicule ››› page 64.
Vissez l'œillet de remorquage dans le fileta-
ge ››› fig. 84 ou ››› fig. 85 et serrez-le à fond
avec la clé démonte-roue.
Câble ou barre de remorquage
Le remorquage avec une barre est préférable
pour ménager les véhicules et assurer la sé-
curité. C'est uniquement à défaut de barre
que vous pouvez utiliser un câble de remor-
quage.
Le câble de remorquage doit être élastique
afin de ménager les deux véhicules. Utilisez
un câble en fibres synthétiques ou un câble
fabriqué dans un matériau présentant une
élasticité similaire.
Fixez le câble ou la barre de remorquage uni-
quement aux œillets prévus à cet effet ou au
dispositif d'attelage.
Conducteur du véhicule tracteur
● Ne commencez vraiment à rouler que lors-
que le câbl
e de remorquage est tendu.
● Utilisez l'embrayage avec un soin extrême
lors du dém
arrage du véhicule (avec boîte
mécanique) ou accélérez doucement (avec
boîte automatique). 70
