Systèmes d’aide à la conduite
●
Si v ou
s utilisez des équipements à haute
pression ou à vapeur pour nettoyer les
capteurs à ultrason, ne les appliquez directe-
ment sur ces derniers que brièvement et
maintenez-les toujours à une distance supéri-
eure à 10 cm.
● Certains accessoires montés en deuxième
monte sur l
e véhicule, tels que les porte-vé-
los, peuvent entraver le fonctionnement de
l'Aide au stationnement.
● Pour vous familiariser avec le système,
nous
vous recommandons de pratiquer en
vous stationnant dans une zone ou sur un
parking sans circulation. Les conditions mé-
téorologiques et de luminosité doivent être
bonnes.
● Vous pouvez modifier le volume et la sono-
rité des s
ignaux, ainsi que des indications
››› page 258.
● Sur les véhicules non équipés de système
d'inf
ormation du conducteur, vous pouvez
modifier ces paramètres chez un partenaire
SEAT ou dans un atelier spécialisé.
● Veuillez tenir compte des remarques sur la
traction d'une r
emorque ››› page 259.
● L'affichage sur l'écran de l'Easy Connect
appar

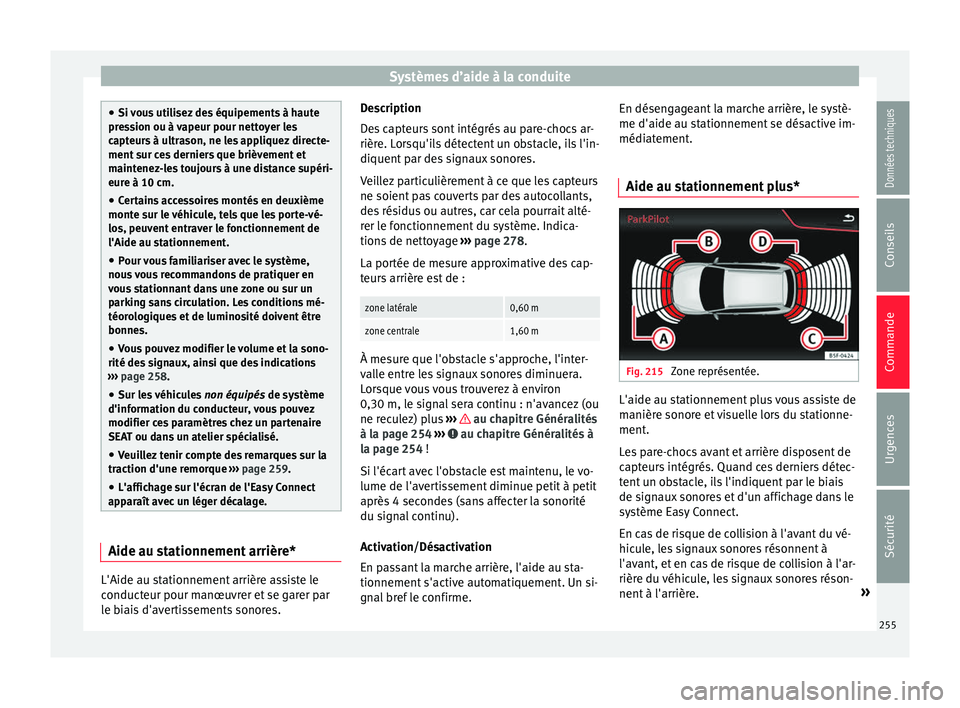

aît avec un léger décalage. Aide au stationnement arrière*
L'Aide au stationnement arrière assiste le
c
onduct
eur pour m

anœuvrer et se garer par
le biais d'avertissements sonores. Description
Des

capteurs sont intégrés au pare-chocs ar-
rière. Lorsqu'ils détectent un obstacle, ils l'in-
diquent par des signaux sonores.
Veillez particulièrement à ce que les capteurs
ne soient pas couverts par des autocollants,
des résidus ou autres, car cela pourrait alté-
rer le fonctionnement du système. Indica-
tions de nettoyage ››› page 278.
La portée de mesure approximative des cap-
teurs arrière est de :
zone latérale0,60 m
zone centrale1,60 m À mesure que l'obstacle s'approche, l'inter-
v
al
l

e entre les signaux sonores diminuera.
Lorsque vous vous trouverez à environ
0,30 m, le signal sera continu : n'avancez (ou
ne reculez) plus ››› au chapitre Généralités
à l a p
ag

e 254 ››› au chapitre Généralités à
l a p
ag
e 254 !
Si l'écart avec l'obstacle est maintenu, le vo-
lume de l'avertissement diminue petit à petit
après 4 secondes (sans affecter la sonorité
du signal continu).
Activation/Désactivation
En passant la marche arrière, l'aide au sta-
tionnement s'active automatiquement. Un si-
gnal bref le confirme. En désengageant la marche arrière, le systè-
me d'aide au stationnement

se désactive im-
médiatement.
Aide au stationnement plus* Fig. 215
Zone représentée. L'aide au stationnement plus vous assiste de
m
anièr
e sonor

e et visuelle lors du stationne-
ment.
Les pare-chocs avant et arrière disposent de
capteurs intégrés. Quand ces derniers détec-
tent un obstacle, ils l'indiquent par le biais
de signaux sonores et d'un affichage dans le
système Easy Connect.
En cas de risque de collision à l'avant du vé-
hicule, les signaux sonores résonnent à
l'avant, et en cas de risque de collision à l'ar-
rière du véhicule, les signaux sonores réson-
nent à l'arrière. »
255
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
Veillez particulièrement à ce que les capteurs
ne soient p
a
s couverts par des autocollants,
des résidus ou autres, car cela pourrait alté-
rer le fonctionnement du système. Indica-
tions de nettoyage ››› page 278.
La portée de mesure approximative des cap-
teurs est de :
1,20 m
0,60 m
1,60 m
0,60 m
À mesure que l'obstacle s'approche, l'inter-
valle entre les signaux sonores diminuera.
Lorsque vous vous trouverez à environ
0,30 m, le signal sera continu : n'avancez (ou
ne reculez) plus !
Si l'écart avec l'obstacle est maintenu, le vo-
lume de l'avertissement diminue petit à petit
après 4 secondes (sans affecter la sonorité
du signal continu). A B
C
D Utilisation de l'Aide au stationnement

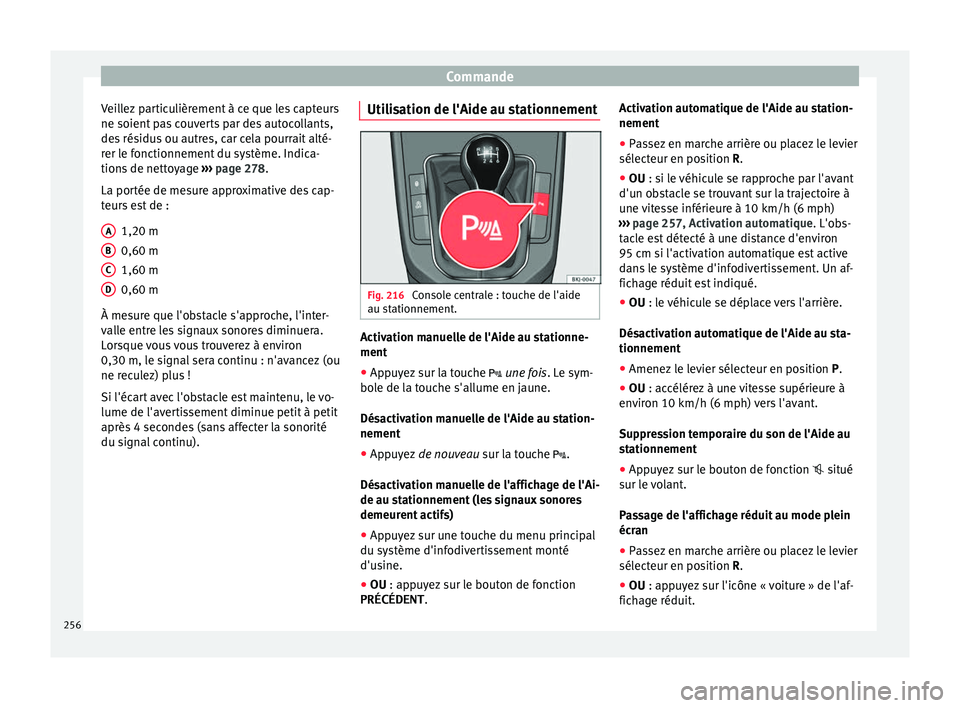

Fig. 216
Console centrale : touche de l'aide
au s t
ationnement

. Activation manuelle de l'Aide au stationne-
ment
●
Appuyez sur la touche  un e fois
. L
e sym-
bole de la touche s'allume en jaune.
Désactivation manuelle de l'Aide au station-
nement
● Appuyez de nouve
au sur la touche  .
Désactivation manuelle de l'affichage de l'Ai-
de au stationnement (les signaux sonores
demeurent actifs)
● Appuyez sur une touche du menu principal
du système d'inf
odivertissement monté
d'usine.
● OU : appuyez sur le bouton de fonction
PRÉCÉDENT . Activ

ation automatique de l'Aide au station-
nement
● Passez en marche arrière ou placez le levier
sélecteur en po
sition R.
● OU : si le véhicule se rapproche par l'avant
d'un o
bstacle se trouvant sur la trajectoire à
une vitesse inférieure à 10 km/h (6 mph)
››› page 257, Activation automatique. L'obs-
tacle est détecté à une distance d'environ
95 cm si l'activation automatique est active
dans le système d'infodivertissement. Un af-
fichage réduit est indiqué.
● OU : le véhicule se déplace vers l'arrière.
Désactiv
ation automatique de l'Aide au sta-
tionnement
● Amenez le levier sélecteur en position P.
● OU : accélérez à une vitesse supérieure à
env
iron 10 km/h (6 mph) vers l'avant.
Suppression temporaire du son de l'Aide au
stationnement
● Appuyez sur le bouton de fonction  situé
s

ur le volant.
Passage de l'affichage réduit au mode plein
écran
● Passez en marche arrière ou placez le levier
sélecteur en po
sition R.
● OU : appuyez sur l'icône « voiture » de l'af-
fich
age réduit.
256

Systèmes d’aide à la conduite
Le cas échéant, passage à l'image de l'assis-
t ant
de m
arche arrière (Rear View Camera
« RVC »)
● Passez en marche arrière ou placez le levier
sélecteur en po
sition R.
● OU : appuyez sur le bouton de fonction
RVC .
À l'allum

age du système, un bref signal de
confirmation retentira et le symbole de la
touche s'allumera en jaune.

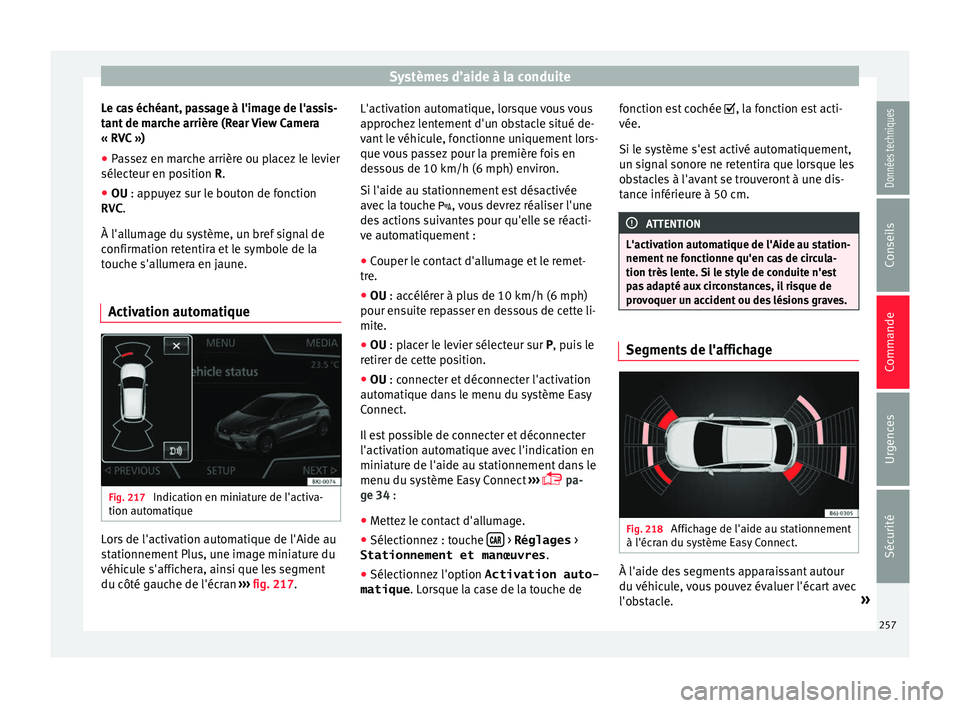

Activation automatique Fig. 217
Indication en miniature de l'activa-
tion aut om
ati

que Lors de l'activation automatique de l'Aide au
s
t
ationnement

Plus, une image miniature du
véhicule s'affichera, ainsi que les segment
du côté gauche de l'écran ››› fig. 217. L'activation automatique, lorsque vous vous
approc

hez lentement d'un obstacle situé de-
vant le véhicule, fonctionne uniquement lors-
que vous passez pour la première fois en
dessous de 10 km/h (6 mph) environ.
Si l'aide au stationnement est désactivée
avec la touche , vous devrez réaliser l'une
des actions suivantes pour qu'elle se réacti-
ve automatiquement :
● Couper le contact d'allumage et le remet-
tre.
● OU : ac

célérer à plus de 10 km/h (6 mph)
pour ens
uite repasser en dessous de cette li-
mite.
● OU : placer le levier sélecteur sur P, puis le
retir
er de cette position.
● OU : connecter et déconnecter l'activation
autom
atique dans le menu du système Easy
Connect.
Il est possible de connecter et déconnecter
l'activation automatique avec l'indication en
miniature de l'aide au stationnement dans le
menu du système Easy Connect ›››
 pa-
ge 34 :
● Mettez le contact d'allumage.
● Sélectionnez : touche  > Réglages
>
Stationnement et manœuvres .
● Sélectionnez l'option Activation auto-
matique . Lor
s

que la case de la touche de fonction est cochée
, la fonction e
st acti-
vée.
Si le système s'est activé automatiquement,
un signal sonore ne retentira que lorsque les
obstacles à l'avant se trouveront à une dis-
tance inférieure à 50 cm. ATTENTION
L'activation automatique de l'Aide au station-
nement ne f onctionne qu'en c

as de circula-
tion très lente. Si le style de conduite n'est
pas adapté aux circonstances, il risque de
provoquer un accident ou des lésions graves. Segments de l'affichage
Fig. 218
Affichage de l'aide au stationnement
à l'éc r
an du sy

stème Easy Connect. À l'aide des segments apparaissant autour
du
véhic
u

le, vous pouvez évaluer l'écart avec
l'obstacle. »
257
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

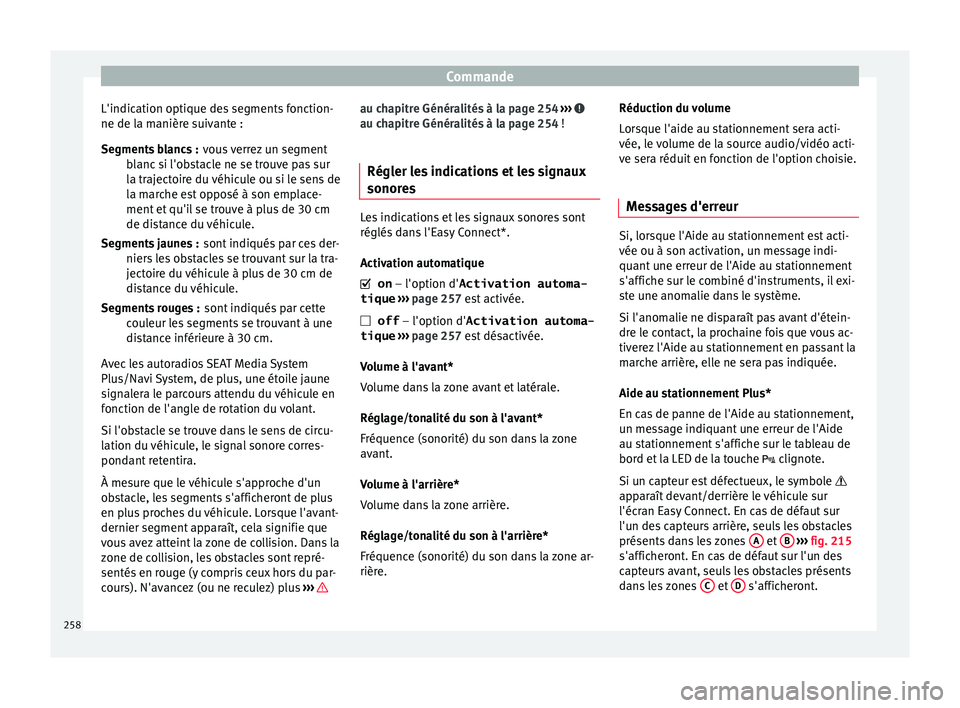

L'indication optique des segments fonction-
ne de l a m
anièr
e suivante :
vous verrez un segment
blanc si l'obstacle ne se trouve pas sur
la trajectoire du véhicule ou si le sens de
la marche est opposé à son emplace-
ment et qu'il se trouve à plus de 30 cm
de distance du véhicule.
sont indiqués par ces der-
niers les obstacles se trouvant sur la tra-
jectoire du véhicule à plus de 30 cm de
distance du véhicule.
sont indiqués par cette
couleur les segments se trouvant à une
distance inférieure à 30 cm.
Avec les autoradios SEAT Media System
Plus/Navi System, de plus, une étoile jaune
signalera le parcours attendu du véhicule en
fonction de l'angle de rotation du volant.
Si l'obstacle se trouve dans le sens de circu-
lation du véhicule, le signal sonore corres-
pondant retentira.
À mesure que le véhicule s'approche d'un
obstacle, les segments s'afficheront de plus
en plus proches du véhicule. Lorsque l'avant-
dernier segment apparaît, cela signifie que
vous avez atteint la zone de collision. Dans la
zone de collision, les obstacles sont repré-
sentés en rouge (y compris ceux hors du par-
cours). N'avancez (ou ne reculez) plus ››› Segments blancs :
Segments jaunes :
Segments rouges :
au chapitre Généralités à la page 254
››
› au chapitre Généralités à la page 254 !
Régler les indications et les signaux
sonor e
s Les indications et les signaux sonores sont
réglés d
an

s l'Easy Connect*.
Activation automatique  on – l'option d'Activation automa-
tique ››› page 257 est activée.
 off – l'option d'Activation automa-
tique ››› page 257 est désactivée.
Volume à l'avant*
Volume dans la zone avant et latérale.
Réglage/tonalité du son à l'avant*
Fréquence (sonorité) du son dans la zone
avant.
Volume à l'arrière*
Volume dans la zone arrière.
Réglage/tonalité du son à l'arrière*
Fréquence (sonorité) du son dans la zone ar-
rière. Réduction du volume
Lor
s

que l'aide au stationnement sera acti-
vée, le volume de la source audio/vidéo acti-
ve sera réduit en fonction de l'option choisie.
Messages d'erreur Si, lorsque l'Aide au stationnement est acti-
vée ou à son activation, u
n me

ssage indi-
quant une erreur de l'Aide au stationnement
s'affiche sur le combiné d'instruments, il exi-
ste une anomalie dans le système.
Si l'anomalie ne disparaît pas avant d'étein-
dre le contact, la prochaine fois que vous ac-
tiverez l'Aide au stationnement en passant la
marche arrière, elle ne sera pas indiquée.
Aide au stationnement Plus*
En cas de panne de l'Aide au stationnement,
un message indiquant une erreur de l'Aide
au stationnement s'affiche sur le tableau de
bord et la LED de la touche  clignote.
Si un capteur est défectueux, le symbole 
apparaît devant/derrière le véhicule sur
l'écran Easy Connect. En cas de défaut sur
l'un des capteurs arrière, seuls les obstacles
présents dans les zones A et
B
› ›
›

fig. 215
s'afficheront. En cas de défaut sur l'un des
capteurs avant, seuls les obstacles présents
dans les zones C et
D s'afficheront.
258

Systèmes d’aide à la conduite
Ne tardez pas trop pour vous rendre chez un
at elier s
péc
ialisé afin de réparer le défaut.
Dispositif d'attelage Sur les véhicules avec attelage pour remor-
que monté d'us
ine, lor

sque la remorque est
connectée électriquement, les capteurs arriè-
re d'Aide au stationnement ne s'activeront
pas en cas de passage en marche arrière, de
placement du levier sélecteur en position R
ou de pression sur la touche  .
Aide au stationnement Plus
La distance vis-à-vis d'obstacles éventuels à
l'arrière du véhicule ne s'affichera pas à
l'écran et ne sera pas indiquée par des si-
gnaux sonores.
À l'écran du système Easy Connect, seuls les
objets détectés à l'avant seront indiqués et
la visualisation de la trajectoire ne sera pas
affichée.
Fonction de freinage en cours de ma-
nœuvr e* 3 V
alable uniquement avec l'aide au stationnement
Plu
s
La fonction de freinage d'urgence sert à ré-
duire les dommages des éventuelles colli-
sions. En fonction de l'équipement du véhicule et si
le sy
s

tème d'aide au stationnement est actif,
la fonction de freinage en cours de manœu-
vre active le freinage d'urgence lorsqu'un
obstacle présentant un danger de collision
est détecté sur la trajectoire en marche avant
ou arrière.
La fonction ne freine pas le véhicule en cas
d'activation automatique du système d'aide
au stationnement. Cette fonction est active
lorsque la vitesse de la manœuvre est com-
prise entre 2,5 et 10 km/h.
Une fois déclenchée, la fonction de freinage
en cours de manœuvre demeure inactive
dans le sens de la marche concerné sur 5 mè-
tres. La fonction est réactivée en cas de chan-
gement de rapport ou de position du levier
sélecteur. Les limites de l'aide au stationne-
ment s'appliquent.
La fonction de freinage en cours de manœu-
vre peut être paramétrée dans le système Ea-
sy Connect avec le menu  et les boutons
de f onction RÉGLAGE
S et
St ationner et
m

anœuvrer .
●  on : autorise l'utilisation de la fonction
de fr
einage en cours de manœuvre.
●  off : interdit
l'utilisation de la fonction
de freinage en cours de manœuvre. Suspension temporaire du freinage d'urgen-
ce
● Après av

oir désactivé la fonction via le bou-
ton de Frein

age en cours de manœuvre de l'écran
Aide au s t
ationnement
du système Easy Con-
nect.
● Lors de l'ouverture des portes, du coffre à
bagag
es ou du capot du véhicule.
Assistant de marche arrière
« Rear
View Camera »*
Vidéo associée Fig. 219
Sécurité Avertissements d'utilisation et sécu-
rité
AVERTISSEMENT
● L'as s

istant de marche arrière ne permet pas
de calculer avec précision la distance à la-
quelle se trouvent les obstacles (personnes, » 259
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
véhicules, etc.) et ne peut dépasser les limi-
te
s
propres du système, c'est pourquoi son
utilisation pourrait provoquer des accidents
et des blessures graves s'il est utilisé négli-
gemment ou sans l'attention appropriée. Le
conducteur doit toujours surveiller l'environ-
nement pour garantir une conduite sûre.
● L'objectif de la caméra augmente et défor-
me le ch
amp visuel, et les objets peuvent être
observés sur l'écran de façon différente de la
réalité ou peu précise. La perception des dis-
tances est également déformée en raison de
cet effet.
● En raison de la résolution de l'écran ou des
conditions
de lumière insuffisantes, certains
objets pourront ne pas être vus ou unique-
ment de façon peu claire. Veuillez particuliè-
rement faire attention aux poteaux, clôtures,
barrières ou arbres de petites tailles, qui
pourraient endommager le véhicule sans être
vus dans l'écran.
● L'assistant de marche arrière a également
des an
gles morts dans lesquels ni des per-
sonnes ni des objets ne peuvent être vus (pe-
tits enfants, animaux et certains objets pour-
raient ne pas être détectés dans son champ
de vision). Ayez toujours sous contrôle l'envi-
ronnement du véhicule.
● Conservez l'objectif de la caméra propre,
sans
neige ni givre et ne le couvrez pas.
● Le système ne remplace en aucun cas la vi-
gilanc
e du conducteur. Surveillez toujours la
manœuvre de stationnement, ainsi que l'envi-
ronnement du véhicule. Adaptez toujours la
vitesse et le style de conduite aux conditions de visibilité, à la météo, à la chaussée et à la
cir
c

ulation.
● Ne vous laissez pas distraire de la circula-
tion avec l
es images sur l'écran.
● Les images de l'assistant de marche arrière
sur l'écr
an sont uniquement bidimensionnel-
les. Par manque de profondeur spatiale, les
objets qui dépassent ou les cavités de la
chaussée, par exemple, pourraient être vus
avec difficulté ou ne pas être vus du tout.
● La charge du véhicule modifie la représen-
tation des
lignes d'orientation projetées. La
largeur qu'elles représentent diminue avec le
niveau de charge du véhicule. Faites particu-
lièrement attention à l'environnement du vé-
hicule lorsque l'intérieur ou le coffre à baga-
ges est particulièrement chargé.
● Dans les situations suivantes, les objets ou
les
autres véhicules sont vus de façon plus
rapprochée ou plus lointaine sur l'écran par
rapport à la réalité. Faites particulièrement
attention :
– Si vous passez d'une surface plate à une
pente.
– Si vous passez d'une pente à une surface
plate.
– Si le véhicule est très chargé à l'arrière.
– Si le véhicule s'approche d'objets qui ne
se trouvent pas à la surface du sol ou qui
dépassent du sol. Ces objets peuvent res-
ter en dehors de l'angle de vision de la
caméra lorsque l'on circule en marche ar-
rière. Nota
● Il e s

t important de faire particulièrement
attention lorsque le conducteur n'est pas en-
core familiarisé avec le système.
● L'assistant de marche arrière n'est pas dis-
ponible s
i le hayon du véhicule est ouvert. Instructions d'utilisation
Fig. 220
Sur la poignée du hayon : emplace-
ment de l
a c

améra de l'assistant de marche
arrière. Une caméra incorporée au pare-chocs arrière
aide l
e c
onduct

eur à se garer en arrière ou à
manœuvrer ›››
fig. 220. L'image de la caméra
s'affiche avec quelques lignes d'orientation
projetées par le système à l'écran du système
Infodivertissement. Sur la partie inférieure de
l'écran, on observe une partie du pare-chocs
qui servira de référence à l'utilisateur.
260

Systèmes d’aide à la conduite

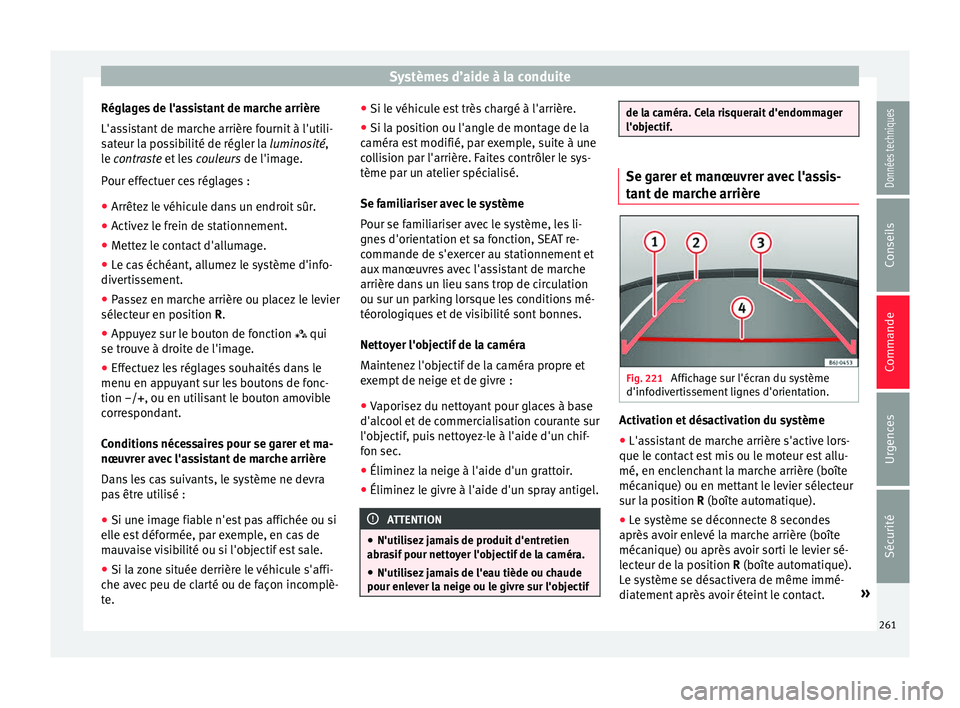

Réglages de l'assistant de marche arrière
L'a s
s
istant de marche arrière fournit à l'utili-
sateur la possibilité de régler la luminosité,
le contraste et les couleurs de l'image.
Pour effectuer ces réglages :
● Arrêtez le véhicule dans un endroit sûr.
● Activez le frein de stationnement.
● Mettez le contact d'allumage.
● Le cas échéant, allumez le système d'info-
diverti
ssement.
● Passez en marche arrière ou placez le levier
sélecteur en po
sition R.
● Appuyez sur le bouton de fonction  qui
se trouv
e à droite de l'image.
● Effectuez les réglages souhaités dans le
menu en appu
yant sur les boutons de fonc-
tion –/+ , ou en utilisant le bouton amovible
correspondant.
Conditions nécessaires pour se garer et ma-
nœuvrer avec l'assistant de marche arrière
Dans les cas suivants, le système ne devra
pas être utilisé :
● Si une image fiable n'est pas affichée ou si
elle e
st déformée, par exemple, en cas de
mauvaise visibilité ou si l'objectif est sale.
● Si la zone située derrière le véhicule s'affi-
che avec
peu de clarté ou de façon incomplè-
te. ●
Si le véhic
ule est très chargé à l'arrière.
● Si la position ou l'angle de montage de la
caméra e
st modifié, par exemple, suite à une
collision par l'arrière. Faites contrôler le sys-
tème par un atelier spécialisé.
Se familiariser avec le système
Pour se familiariser avec le système, les li-
gnes d'orientation et sa fonction, SEAT re-
commande de s'exercer au stationnement et
aux manœuvres avec l'assistant de marche
arrière dans un lieu sans trop de circulation
ou sur un parking lorsque les conditions mé-
téorologiques et de visibilité sont bonnes.
Nettoyer l'objectif de la caméra
Maintenez l'objectif de la caméra propre et
exempt de neige et de givre :
● Vaporisez du nettoyant pour glaces à base
d'alcool
et de commercialisation courante sur
l'objectif, puis nettoyez-le à l'aide d'un chif-
fon sec.
● Éliminez la neige à l'aide d'un grattoir.
● Éliminez le givre à l'aide d'un spray antigel. ATTENTION
● N'utili sez

jamais de produit d'entretien
abrasif pour nettoyer l'objectif de la caméra.
● N'utilisez jamais de l'eau tiède ou chaude
pour enlev
er la neige ou le givre sur l'objectif de la caméra. Cela risquerait d'endommager
l'ob
j

ectif. Se garer et manœuvrer avec l'assis-
tant
de m

arche arrière Fig. 221
Affichage sur l'écran du système
d'inf odiv
er

tissement lignes d'orientation. Activation et désactivation du système
● L'assistant de marche arrière s'active lors-
que l e c
ont

act est mis ou le moteur est allu-
mé, en enclenchant la marche arrière (boîte
mécanique) ou en mettant le levier sélecteur
sur la position R (boîte automatique).
● Le système se déconnecte 8 secondes
après avoir en
levé la marche arrière (boîte
mécanique) ou après avoir sorti le levier sé-
lecteur de la position R (boîte automatique).
Le système se désactivera de même immé-
diatement après avoir éteint le contact. »
261
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

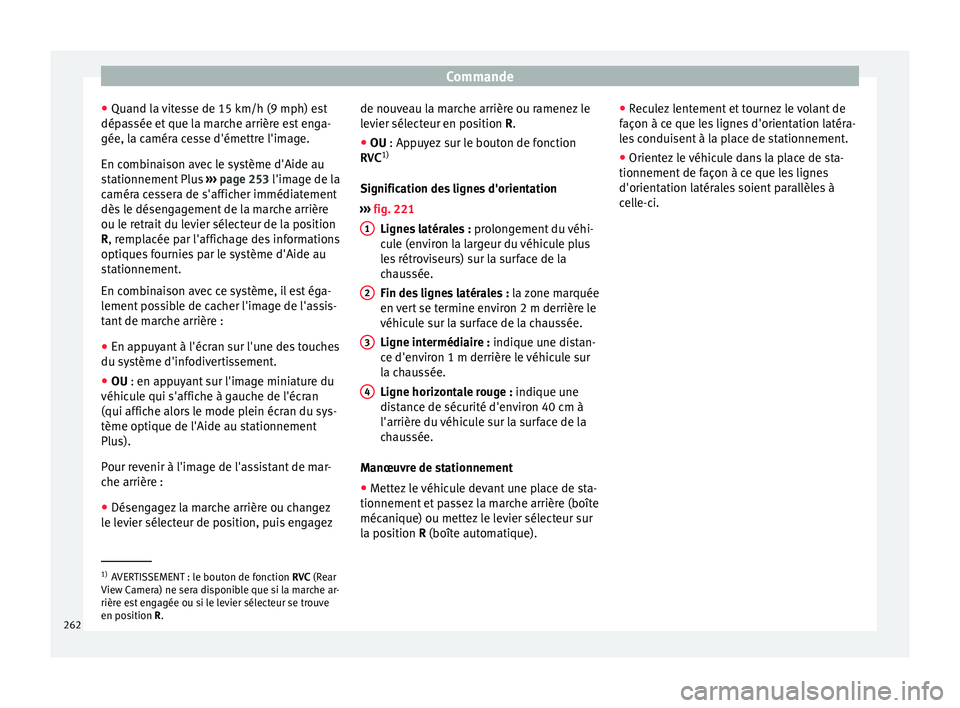

● Quand l a
v
itesse de 15 km/h (9 mph) est
dépassée et que la marche arrière est enga-
gée, la caméra cesse d'émettre l'image.
En combinaison avec le système d'Aide au
stationnement Plus ››› page 253 l'image de la
caméra cessera de s'afficher immédiatement
dès le désengagement de la marche arrière
ou le retrait du levier sélecteur de la position
R, remplacée par l'affichage des informations
optiques fournies par le système d'Aide au
stationnement.
En combinaison avec ce système, il est éga-
lement possible de cacher l'image de l'assis-
tant de marche arrière :
● En appuyant à l'écran sur l'une des touches
du système d'inf
odivertissement.
● OU : en appuyant sur l'image miniature du
véhicu
le qui s'affiche à gauche de l'écran
(qui affiche alors le mode plein écran du sys-
tème optique de l'Aide au stationnement
Plus).
Pour revenir à l'image de l'assistant de mar-
che arrière :
● Désengagez la marche arrière ou changez
le lev
ier sélecteur de position, puis engagez de nouveau la marche arrière ou ramenez le
levier sél

ecteur en position R.
● OU : Appuyez sur le bouton de fonction
RVC 1)
Signification de

s lignes d'orientation
››› fig. 221
Lignes latérales : prolongement du véhi-
cule (environ la largeur du véhicule plus
les rétroviseurs) sur la surface de la
chaussée.
Fin des lignes latérales : la zone marquée
en vert se termine environ 2 m derrière le
véhicule sur la surface de la chaussée.
Ligne intermédiaire : indique une distan-
ce d'environ 1 m derrière le véhicule sur
la chaussée.
Ligne horizontale rouge : indique une
distance de sécurité d'environ 40 cm à
l'arrière du véhicule sur la surface de la
chaussée.
Manœuvre de stationnement ● Mettez le véhicule devant une place de sta-
tionnement et p
assez la marche arrière (boîte
mécanique) ou mettez le levier sélecteur sur
la position R (boîte automatique). 1 2
3
4 ●
Rec
u

lez lentement et tournez le volant de
façon à ce que les lignes d'orientation latéra-
les conduisent à la place de stationnement.
● Orientez le véhicule dans la place de sta-
tionnement de façon à c
e que les lignes
d'orientation latérales soient parallèles à
celle-ci. 1)
AVERTISSEMENT : le bouton de fonction RVC (Rear
V

iew Camera) ne sera disponible que si la marche ar-
rière est engagée ou si le levier sélecteur se trouve
en position R.
262
