2017 PEUGEOT 4008 Instrukcja obsługi (in Polish)

199
4008_pl_Chap08_En-cas-de panne_ed01-2016

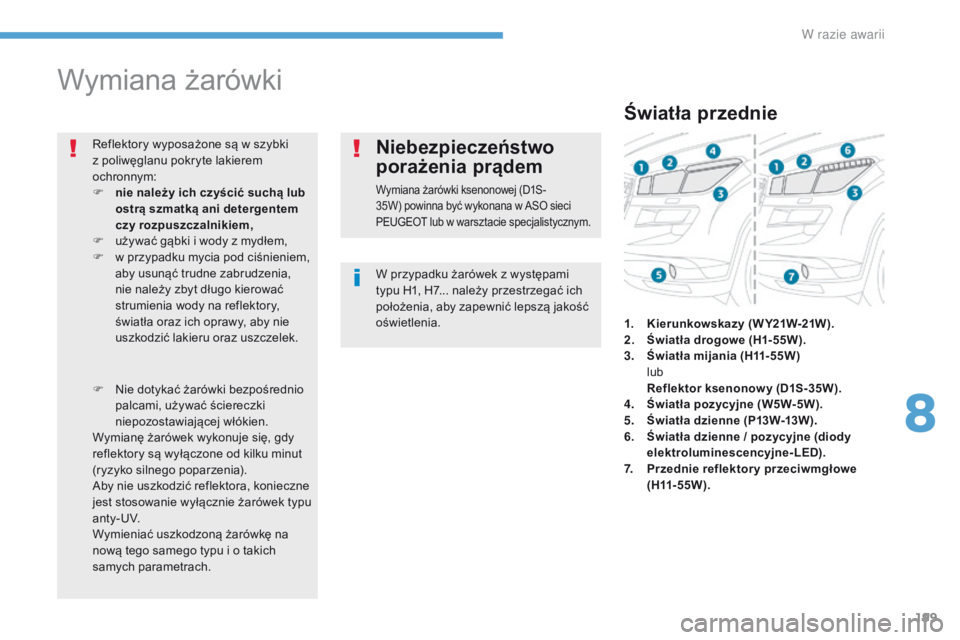

Wymiana żarówki
W przypadku żarówek z występami
t ypu H1, H7... należy przestrzegać ich
położenia, aby zapewnić lepszą jakość
oświetlenia.
Reflektory wyposażone są w

szybki
z

poliwęglanu pokryte lakierem
ochronnym:
F

n

ie należy ich czyścić suchą lub
ostrą szmatką ani detergentem
czy rozpuszczalnikiem,
F

u

żywać gąbki i

wody z

mydłem,
F

w p

rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
F

N

ie dotykać żarówki bezpośrednio
palcami, używać ściereczki
niepozostawiającej włókien.
Wymianę żarówek wykonuje się, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i

o

takich
samych parametrach.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówki ksenonowej (D1S-
35W) powinna być wykonana w ASO sieci
PEUGEOT lub w
warsztacie specjalistycznym.
Światła przednie
1. Kierunkowskazy ( W Y21W-21W ).
2. Ś wiatła drogowe (H1-55W).
3.
Ś

wiatła mijania (H11-55W)
l

ub


R
eflektor ksenonowy (D1S-35W).
4.
Ś

wiatła pozycyjne (W5W-5W).
5.
Ś

wiatła dzienne (P13W-13W) .
6.
Ś

wiatła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).
7.
P

rzednie reflektory przeciwmgłowe
( H11- 5 5 W ) .
8
W razie awarii

200
4008_pl_Chap08_En-cas-de panne_ed01-2016
Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonać
następujące czynności.
F
W
yciągnąć kołki podtrzymujące A .
F

Z
djąć pokrywę zabezpieczającą B .
Dostęp do żarówek Wymiana żarówki
kierunkowskazu (1)
F Obrócić oprawę żarówki o ćwierć obrotu
w lewo i ją wyciągnąć.
F

P
ociągnąć żarówkę i wymienić na nową.
Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej
z żarówek z
danej strony. Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze żółtym
(bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
W razie awarii

201
4008_pl_Chap08_En-cas-de panne_ed01-2016
Wymiana lamp świateł
pozycyjnych (4)
F Zdjąć plastikową pokrywę ochronną, pociągając za występ.
F

O
brócić oprawę żarówki w lewo i ją
wyciągnąć.
F

W
yjąć żarówkę z gniazda, naciskając
występ znajdujący się na dole.
F

W
ymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych (2)
F Obrócić oprawę żarówki o ćwierć obrotu
w lewo i ją wyciągnąć.
F

P
ociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne – LED) (6)
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Wymiana żarówek świateł
mijania (3)
Informacje na temat wymiany tych żarówek
można uzyskać w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Informacje na temat wymiany żarówek można
uzyskać w
ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Wymiana żarówek reflektorów
przeciwmgłowych (7) / świateł dziennych (5)
8
W razie awarii

202
4008_pl_Chap08_En-cas-de panne_ed01-2016
F Popchnąć kierunkowskaz do tyłu, aby go wyczepić.
F O dłączyć złącze kierunkowskazu.
F

W
ymienić kierunkowskaz.
Przy montażu postępować w
odwrotnej kolejności.
Zamienne żarówki dostępne są w
ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci PEUGEOT lub w warsztacie
sp ecjalistycznym.
W

203
4008_pl_Chap08_En-cas-de panne_ed01-2016
1. Trzecie światło stop (diody).
2. Oświetlenie tablicy rejestracyjnej
(W5W-5W).
3.
Ś

wiatło przeciwmgłowe (W21W-21W)
lub światło cofania (W16W-16W)*.
4.
Ś

wiatło cofania (W16W-16W).
5.
K

ierunkowskazy (W Y21W-21W).
6.

Ś
wiatła pozycyjne (P21-5W).
7.
Ś

wiatła pozycyjne / stop (W21-5W).
Światła tylne
Żarówki w kolorze żółtym
( bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o
takiej samej
charakterystyce i
kolorze. Żarówki te wymienia się od zewnętrznej strony
bagażnika.
F

O
tworzyć bagażnik.
F
O
dkręcić dwie śruby mocujące.
F
W
ypiąć blok świateł i ostrożnie go
wyciągnąć, pociągając do tyłu.
F O brócić oprawę żarówki o ćwierć obrotu
w lewo i wyciągnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Zwrócić uwagę na prawidłowe ustawienie
bolców mocujących blok świateł. Muszą
się one znajdować na przeciw bolców
znajdujących się na nadwoziu.
Wymiana żarówek świateł
pozycyjnych / stop (7)
i kierunkowskazów (5)
F Otworzyć bagażnik.
F
W sunąć śrubokręt do otworu pokrywy,
a następnie podważyć i
otworzyć pokrywę.
F

P
rzekręcić oprawkę żarówki o ćwierć
obrotu w
lewo.
F

W
yjąć i wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Wymianę tych żarówek można również
wykonać w
ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Wymiana żarówek świateł
pozycyjnych (6)
* W zależności od kraju sprzedaży.
8
W razie awarii

204
4008_pl_Chap08_En-cas-de panne_ed01-2016
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (2)
F Popchnąć przezroczystą osłonę w lewo,
a następnie w dół.
F

P
rzekręcić oprawę żarówki o ćwierć obrotu
w
lewo, a następnie zdjąć.
F

W
yjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje
w odwrotnej kolejności, a
następnie nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.
Trzecie światło stop (diody
elektroluminescencyjne – LED) (1)
W celu wymiany diód skontaktować się
z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
Wymiana żarówki światła
przeciwmgłowego lub światła cofania (3)*
* W zależności od kraju sprzedaży.
Wymiana żarówek świateł stop,
cofania i kierunkowskazów
Dostęp uzyskuje się poprzez włożenie ręki pod
zderzak.
F

O
brócić o ćwierć obrotu oprawę żarówki
i
ją wyciągnąć.
F

O
dłączyć złącze żarówki.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Informacje na temat wymiany tej żarówki
można uzyskać w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym. Informacje na temat wymiany żarówek można
również uzyskać w
ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Do żarówek można się dostać poprzez
wsunięcie ręki pod zderzak:
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F

O
dłączyć złącze żarówki,
F

W
yciągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
W razie awarii

205
4008_pl_Chap08_En-cas-de panne_ed01-2016
Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników
w
komorze silnika.
Aby się do nich dostać, należy:
F

O
tworzyć pokrywę silnika.
W c

elu uzyskania dodatkowych informacji
na temat Pokrywy silnika , patrz
odpowiednia rubryka.
F

O
dpiąć i zdjąć pokrywę.
F

W
yjąć szczypce.
F

D
okładnie zamknąć pokrywę, aby
zapewnić szczelność skrzynki
bezpieczników.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i ją usunąć.
F

S
prawdzić, czy przełącznik jest
w
położeniu " LOCK" lub czy samochód
jest w
trybie "
oFF".
F


N
a podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.
F

D
o wyciągnięcia bezpiecznika z gniazda
należy użyć specjalnych szczypiec.
F

U
szkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o
takim samym
natężeniu znamionowym.
F

S
prawdzić, czy numer wygrawerowany
na skrzynce zgadza się z
numerem
wygrawerowanym na bezpieczniku
i
numerem w tabeli zamieszczonej poniżej.
Wymiana bezpiecznika
Dobry Zły
PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z
naprawą pojazdu oraz za uszkodzenia
związane z
instalacją akcesoriów
niedostarczonych, niezalecanych
przez PEUGEOT i
zainstalowanych
niezgodnie z
zaleceniami marki,
zwłaszcza jeżeli pobór wszystkich
podłączonych urządzeń dodatkowych
przekracza 10 mA.Układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał
z
wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego wyposażenia
lub akcesoriów elektrycznych w
pojeździe
skontaktować się z
ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Wymiana bezpiecznika, który nie został
uwzględniony w poniższych tabelach, może
spowodować poważne uszkodzenie pojazdu.
Skontaktować się z
ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
8
W razie awarii

206
4008_pl_Chap08_En-cas-de panne_ed01-2016
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć i zdjąć pokrywę, pociągając do
siebie.
Bezpiecznik NrNatężenie Funkcje
1*30 AWentylator kabiny.
2 15 AŚwiatła stop, trzecie światło stop.
3 10 AŚwiatło przeciwmgłowe tylne.
4 30 AWycieraczka przedniej szyby, spryskiwacz szyby.
6 20 A
Centralny zamek, zewnętrzne lusterka wsteczne sterowane elektrycznie.
7 15 ARadioodtwarzacz, telematyka, moduł USB, zestaw głośnomówiący.
87,5 AKlucz z pilotem zdalnego sterowania, kalkulator klimatyzacji, zestaw
w skaźników, elektryczne podnośniki szyb, czujnik deszczu i jasności,
alarm, panel przycisków, przełączniki przy kierownicy.
9 15 AOświetlenie kabiny i zestawu wskaźników.
10 15 AŚwiatła awaryjne.
11 15 AWycieraczka tylnej szyby.
12 7,5 A
Zestaw wskaźników, ekran wielofunkcyjny, pomoc przy parkowaniu,
ogrzewane fotele, odmrażanie tylnej szyby, zasłona przyciemniająca
sterowana elektrycznie, automatyczna regulacja reflektorów.
13 15 AZapalniczka, gniazdo zasilania osprzętu.
15 20 AZasłona przyciemniająca sterowana elektrycznie.
16 10 AZewnętrzne lusterka wsteczne, radioodtwarzacz.
