2017 MAZDA MODEL MX-5 Návod k obsluze (in Czech)

tVým
na kola
VA R OV Á N Í
Na svém voze vždy používejte kola
o správné velikosti:
Použití disku o nesprávné velikosti je
nebezpečné. Může být ovlivněno brzdění
i ovládání vozidla, což může vést ke ztrátě
kontroly nad vozidlem a k nehodě.
UPOZORN
NÍ
Disk kola nesprávné velikosti může
negativně ovlivnit:
¾Uchycení pneumatiky k disku
¾Životnost kola a ložiska
¾Světlou výšku vozidla
¾Světlost pro nasazení sněhových řetězů
¾Kalibraci rychloměru
¾Sklon hlavních světlometů
¾Výšku nárazníku
¾
Systém monitorování tlaku v pneumatikách*
POZNÁMKA
•P
i vým
n
 kola se ujist
te, že nový disk má
stejný pr
$m
r, š í
ku a zális jako p
$vodní
disk, jímž bylo vozidlo vybaveno z výroby.
•O podrobnostech se pora
te
v kvalifi-kovaném servisu, doporuþujeme
obrátit se na autorizovaného opravce voz
$
Mazda.

Správn
 vyvážené disky kol mají velký vliv na
klid jízdy a pomáhají snižovat opot
ebení
vzorku pneumatik. Nesprávn
 vyvážené disky
kol naproti tomu zp
$sobují vibrace p
i jízd

a nepravidelné opot
ebení vzorku pneumatik,
nap
íklad boule a plochá místa.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
*N
které modely.6-37

Žárovky
6
15
1316
15234
1011141012789
Sv
tlomety (potkávací/dálková sv
tla)
Sv
tlomety (tlumená sv
tla s širokým dosahem)*
Provozní osv
tlení
Obrysová sv
tla
P
ední ukazatele sm
ru
Boþní ukazatele sm
ru
Brzdová sv
tla
Zadní ukazatele sm
ru
Koncová sv
tla
Zp
tná sv
tla
Zadní mlhové sv
tlo (model s
ízením na levé stran
)*
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-38*N
které modely.

Zadní mlhové sv
tlo (model s
ízením na pravé stran
)*
P
ídavné brzdové sv
tlo
Osv
tlení registraþní znaþky
Stropní svítilna
Sv
tlo zavazadlového prostoru
UPOZORN
NÍ
Při demontování krytu nebo osvětlovacího
tělesa pomocí plochého šroubováku se
ujistěte, že se šroubovák nedostane do
kontaktu s vnitřními svorkami. Pokud by se
plochý šroubovák dostal do kontaktu
s vnitřními svorkami, mohlo by dojít ke
zkratování.
POZNÁMKA
•Pro vým
nu žárovky kontaktujte
kvalifikovaný servis, doporuþujeme
autorizovaného opravce voz
$ Mazda.
•Použijte ochranný kryt a krabiþku od
náhradní žárovky pro rychlé odstran
ní
žárovky a její uložení mimo dosah d
tí.
ttVým
na žárovek vn
jšího osv
tlení
Sv
tlomety, provozní sv
tla (typ LED),
obrysová sv
tla, t
etí brzdové sv
tlo,
brzdová sv
tla, koncová sv
tla, zadní
mlhové sv
tlo*
Sv
telný zdroj obsahující LED nelze
m
nit jednotliv
, protože se jedná
o integrovanou jednotku.
Sv
telný zdroj obsahující LED je nutno
vym

ovat spoleþn
 s celou jednotkou.
Pokud je její vým
na nezbytná,
doporuþujeme obrátit se na
autorizovaného opravce voz
$ Mazda.
Provozní sv
tla (žárovková)
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Vytáhn
te st
edy jednotlivých
plastových p
íchytek a p
íchytky
vytáhn
te.

Demontáž
Montáž
3. Otoþte šroubem proti sm
ru
hodinových ruþiþek a odeberte ho
a potom þásteþn
 odtáhn
te blatník.

4. Otoþte sestavu objímky a žárovky proti
sm
ru hodinových ruþiþek
a vytáhn
te ji.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
*N
které modely.6-39

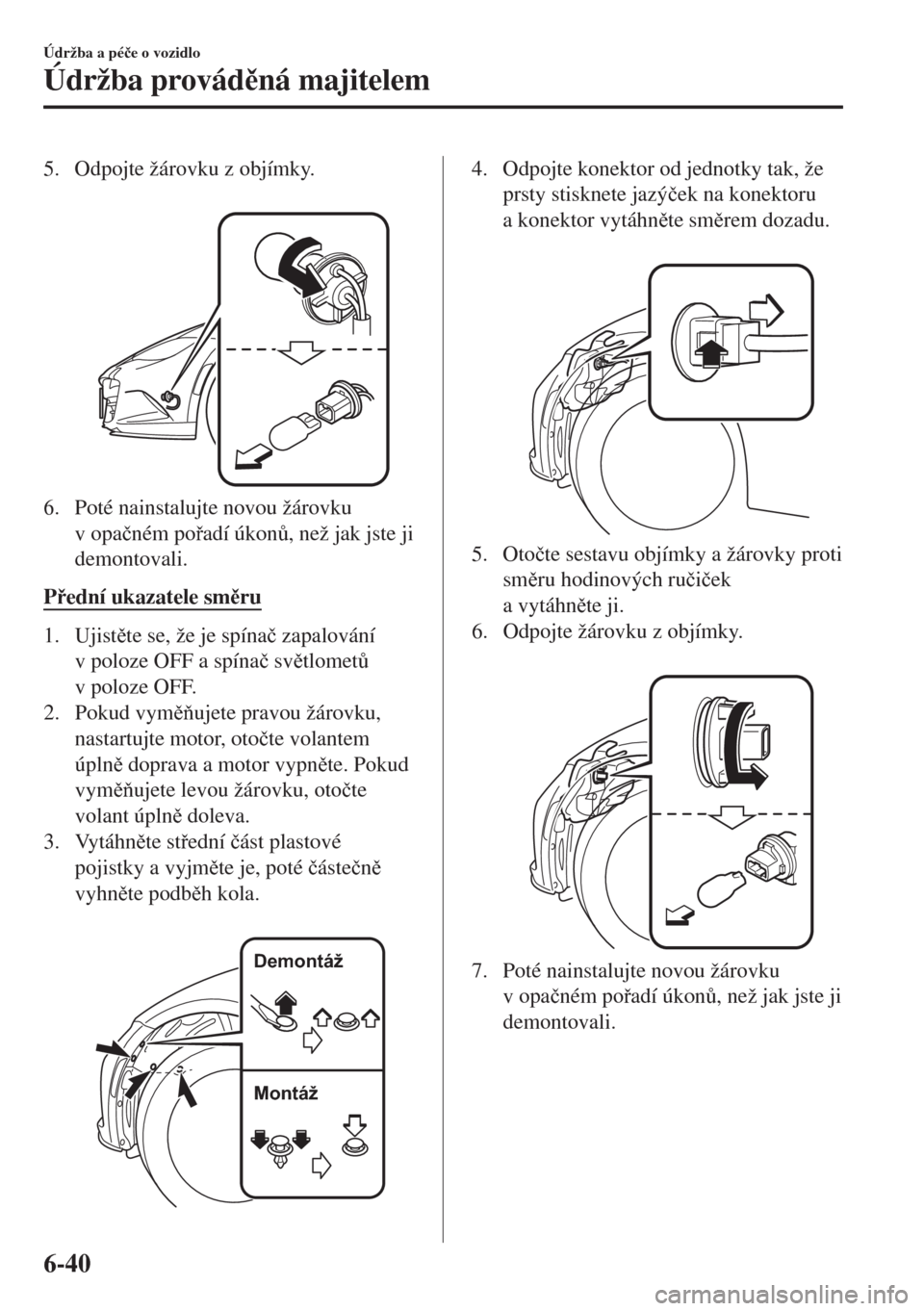

5. Odpojte žárovku z objímky.

6. Poté nainstalujte novou žárovku
v opaþném po
adí úkon
$, než jak jste ji
demontovali.
P
ední ukazatele sm
ru
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Pokud vym

ujete pravou žárovku,
nastartujte motor, otoþte volantem
úpln
 doprava a motor vypn
te. Pokud
vym

ujete levou žárovku, otoþte
volant úpln
 doleva.
3. Vytáhn
te st
ední þást plastové
pojistky a vyjm
te je, poté þásteþn

vyhn
te podb
h kola.

Demontáž
Montáž
4. Odpojte konektor od jednotky tak, že
prsty stisknete jazýþek na konektoru
a konektor vytáhn
te sm
rem dozadu.

5. Otoþte sestavu objímky a žárovky proti
sm
ru hodinových ruþiþek
a vytáhn
te ji.
6. Odpojte žárovku z objímky.

7. Poté nainstalujte novou žárovku
v opaþném po
adí úkon
$, než jak jste ji
demontovali.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-40

Boþní ukazatele sm
ru
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Pokud vym

ujete pravou žárovku,
nastartujte motor, otoþte volantem
úpln
 doprava a motor vypn
te. Pokud
vym

ujete levou žárovku, otoþte
volant úpln
 doleva.
3. Vytáhn
te st
ední þást plastové
pojistky a vyjm
te je, poté þásteþn

vyhn
te podb
h kola.

Demontáž
Montáž
4. Vyjm
te jednotku tak, že prsty
stisknete jazýþek na konektoru
a konektor vytáhn
te sm
rem dozadu.

5. Odpojte elektrický konektor od
jednotky jeho vytažením sm
rem
dozadu.

6. Nasa
te novou jednotku boþního
ukazatele sm
ru opaþným postupem
než p
i demontáži.
Zadní ukazatele sm
ru
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Vytáhn
te st
edy jednotlivých
plastových p
íchytek, p
íchytky
vytáhn
te a odkryjte obložení
zavazadlového prostoru.

Demontáž
Montáž
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-41

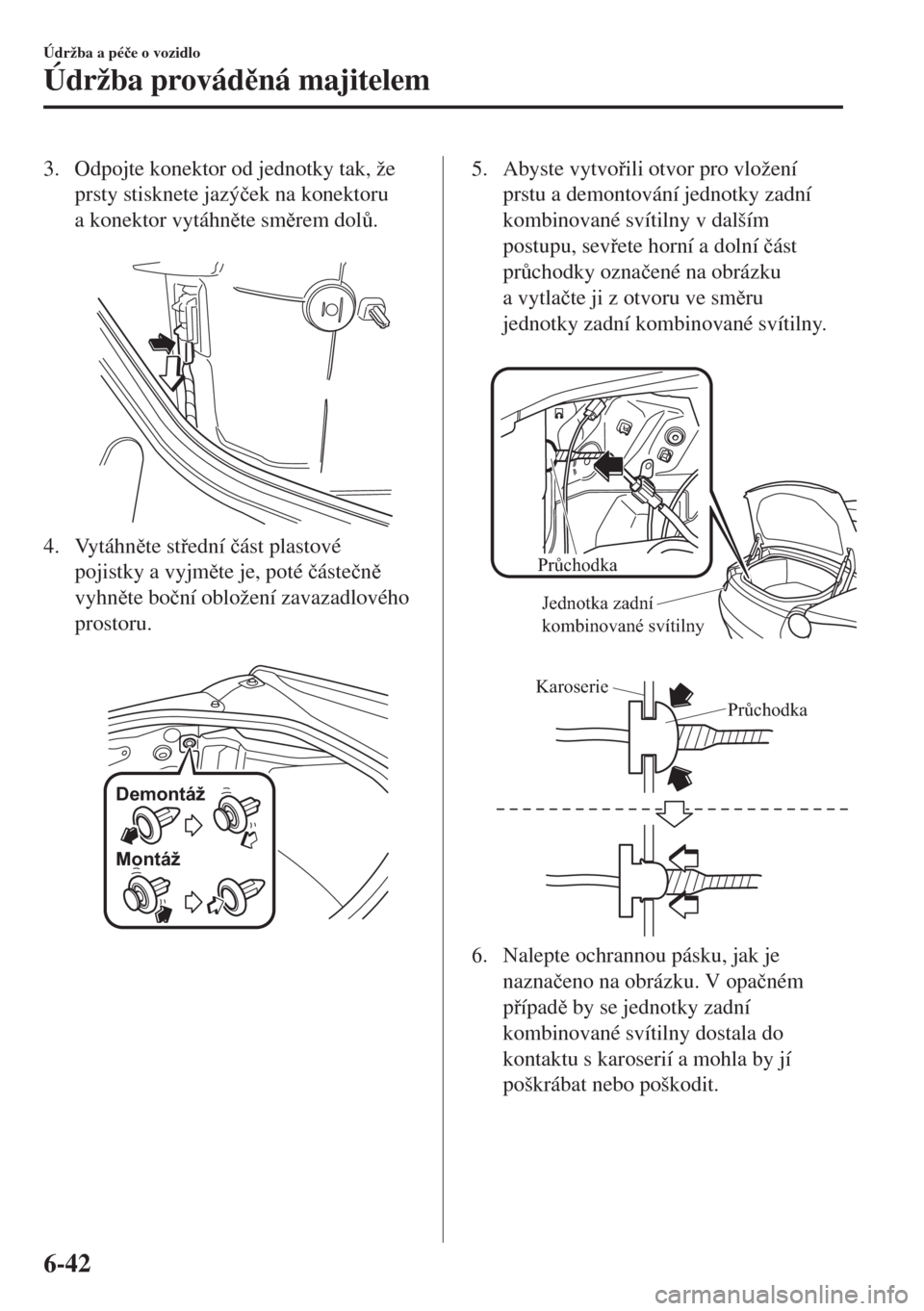

3. Odpojte konektor od jednotky tak, že
prsty stisknete jazýþek na konektoru
a konektor vytáhn
te sm
rem dol
$.

4. Vytáhn
te st
ední þást plastové
pojistky a vyjm
te je, poté þásteþn

vyhn
te boþní obložení zavazadlového
prostoru.

Demontáž
Montáž
5. Abyste vytvo
ili otvor pro vložení
prstu a demontování jednotky zadní
kombinované svítilny v dalším
postupu, sev
ete horní a dolní þást
pr
$chodky oznaþené na obrázku
a vytlaþte ji z otvoru ve sm
ru
jednotky zadní kombinované svítilny.

Průchodka
Jednotka zadní
kombinované svítilny

Průchodka Karoserie
6. Nalepte ochrannou pásku, jak je
naznaþeno na obrázku. V opaþném
p
ípad
 by se jednotky zadní
kombinované svítilny dostala do
kontaktu s karoserií a mohla by jí
poškrábat nebo poškodit.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-42

Vždy nalepte t
i vrstvy ochranné pásky
na místo oznaþené na obrázku.

Ochranná páska
Jednotka zadní
kombinované
svítilny
Oblast, která potřebuje
zvláštní ochranu
UPOZORN
NÍ
¾Nepoužívejte příliš silně lepicí pásku.
Mohla by poškodit lak vozu.
¾Vždy nalepte tři vrstvy ochranné
pásky na místo označené na
obrázku. Pokud byste to neudělali,
mohlo by dojít k poškrábání nebo
poškození karoserie při vytahování
jednotky zadní kombinované svítilny.
7. Vyjm
te šroub a matici.

8. Chcete-li demontovat jednotku zadní
kombinované svítilny, vložte prst
zevnit
 zavazadlového prostoru skrz
otvor, ze kterého jste odstranili
pr
$chodku v kroku 5, a rukou p
idržte
kryt svítilny (kulatou þást), zatímco na
ni zezadu zatlaþíte, až se háþek uvolní
ze svorky.

Jednotka zadní kombinované svítilny Hák
Instalační otvor
průchodky
9. Jakmile bude háþek uvoln
n, vytáhn
te
jednotku zadní kombinované svítilny
ve sm
ru šipky.

Instalační otvor průchodky Svorka
HákJednotka zadní
kombinované
svítilny
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-43

UPOZORN
NÍ
Opatrně vytáhněte jednotku zadní
kombinované svítilny z karoserie.
Mohlo by dojít k poškození kabeláže,
pokud byste jednotku zadní
kombinované svítilny vytáhli násilím.
10. Otoþte sestavu objímky a žárovky proti
sm
ru hodinových ruþiþek
a vytáhn
te ji.
11. Odpojte žárovku z objímky.

12. Poté nainstalujte novou žárovku
v opaþném po
adí úkon
$, než jak jste ji
demontovali.
Zp
tná sv
tla
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Otoþte sestavu objímky a žárovky proti
sm
ru hodinových ruþiþek
a vytáhn
te ji.
3. Odpojte žárovku z objímky.

4. Poté nainstalujte novou žárovku
v opaþném po
adí úkon
$, než jak jste ji
demontovali.
Osv
tlení registraþní znaþky
1. Ujist
te se, že je spínaþ zapalování
v poloze OFF a spínaþ sv
tlomet
$
v poloze OFF.
2. Vyjm
te jednotku tak, že prsty
stisknete jazýþek na konektoru
a konektor vytáhn
te sm
rem dol
$.

3. Otoþte sestavu objímky a žárovky proti
sm
ru hodinových ruþiþek
a vytáhn
te ji.
Údržba a péþe o vozidlo
Údržba provád
ná majitelem
6-44
