Page 105 of 716

1052. Conjunto de instrumentos
2
Grupo de instrumentos
IS300h_ES(OM53D92S)
*4: Con la finalidad de confirmar el funcionamiento, los indicadores del espejo retrovisorexterior de BSM se encienden en las siguientes situaciones:
• Cuando el interruptor de alimentación se gira al modo ON mientras el interruptor principal de BSM está ajustado en ON.
• Cuando el interruptor principal de BSM está ajustado en ON mientras el interruptor de alimentación está en el modo ON.
Si el sistema está funcionando correctamente, los indicadores del espejo retrovisor exte-
rior de BSM se apagarán transcurridos unos segundos.
Si los indicadores del espejo retrovisor exterior de BSM no se encienden o no se apagan,
podría existir un funcionamiento incorrecto en el sistema.
Si sucede esto, lleve el vehículo a un taller de Lexus, un taller autorizado de Lexus o un
taller de confianza para que lo revisen.
*5: Esta luz se enciende en los espejos retrovisores exteriores.
*6: Esta luz se enciende en el panel central.
*7: Cuando la temperatura exterior es de apro ximadamente 3°C (37°F) o inferior, el indica-
dor parpadea durante aproximadamente 10 segundos y, a continuación, permanece
encendido.
*8:Excepto modelos F SPORT
*9: Modelos F SPORT
ADVERTENCIA
■Si una luz de aviso del sistema de seguridad no se enciende
Si alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se enciende
al activar el sistema híbrido, puede que dich os sistemas no estén disponibles para prote-
gerle en caso de accidente, lo que podría ocasionarle lesiones graves o mortales. Lleve el
vehículo inmediatamente a un taller de Lexus, un taller autorizado de Lexus o un taller de
confianza para que lo revisen, si sucede esto.
Page 106 of 716
1062. Conjunto de instrumentos
IS300h_ES(OM53D92S)
◆Excepto modelos F SPORT
◆Modelos F SPORT
Cuando el contador principal se mueve a la derecha, algunos visualizadores
del contador y la disposición del medidor cambian.
Contador principal en posición central
Medidores y contadores
Page 107 of 716

1072. Conjunto de instrumentos
2
Grupo de instrumentos
IS300h_ES(OM53D92S)
Contador principal a la derecha
Las unidades utilizadas en los contadores podrían diferir dependiendo de la región de
uso.
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración del sistema híbrido (P. 110)
Esta pantalla cambia a tacómetro dependiendo del modo de conducción y se pueden
ajustar para mostrar el tacómetro en cualquier modo de conducción en el visualizador de
ajustes. ( P. 121)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F). El
indicador de temperatura exterior baja se enciende cuando la temperatura ambiente es
igual o inferior a 3°C (37°F).
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P. 112)
Muestra mensajes de aviso en caso de pr oducirse un funcionamiento incorrecto
( P. 598)
Velocímetro
Medidor de combustible
Posición del cambio y gama de velocidades ( P. 229)
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P. 126)
1
2
3
74
5
6
7
8
Page 108 of 716
1082. Conjunto de instrumentos
IS300h_ES(OM53D92S)■

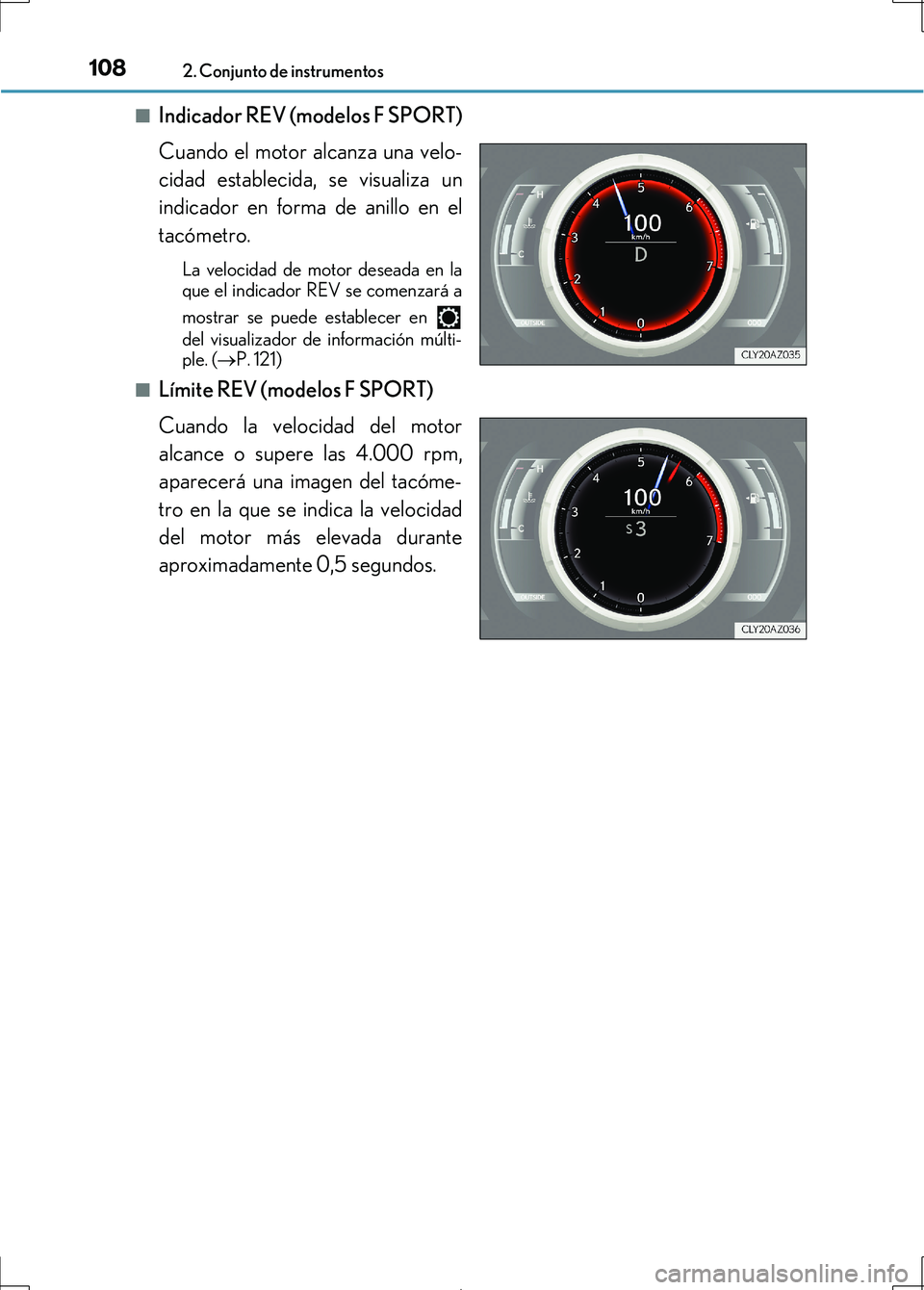

Indicador REV (modelos F SPORT)
Cuando el motor alcanza una velo-
cidad establecida, se visualiza un
indicador en forma de anillo en el
tacómetro.
La velocidad de motor deseada en la
que el indicador REV se comenzará a
mostrar se puede establecer en
del visualizador de información múlti-
ple. (
P. 121)
■
Límite REV (modelos F SPORT)
Cuando la velocidad del motor
alcance o supere las 4.000 rpm,
aparecerá una imagen del tacóme-
tro en la que se indica la velocidad
del motor más elevada durante
aproximadamente 0,5 segundos.
Page 109 of 716
1092. Conjunto de instrumentos
2
Grupo de instrumentos
IS300h_ES(OM53D92S)■
Contador principal (modelos F SPORT)
Cambia entre las posiciones central
y del lado derecho.
Es posible ajustar el brillo de las luces del tablero de instrumentos. Más oscuro
Más brillante
■Los contadores y el visualizador se iluminan cuando
El interruptor de alimentación está en el modo ON.
■Ajuste del brillo del tablero de instrumentos
Los niveles de brillo del tablero de instrumentos al encenderse y apagarse las luces de posi-
ción traseras pueden ajustarse individualment e. Sin embargo, cuando los alrededores sean
brillantes (por el día, etc.), activar las luces de posición traseras no modificará el brillo del
tablero de instrumentos.
Cambio de visualizador
Control de la luz del tablero de instrumentos
1
2
Page 110 of 716

1102. Conjunto de instrumentos
IS300h_ES(OM53D92S)
■Indicador del sistema híbridoZona de carga
Indica una carga regenerativa.
Zona ecológica híbrida
Indica que no se está usando la potencia del motor de gasolina con mucha frecuencia.
El motor de gasolina se parará automáticamente y se volverá a arrancar en distintas condi-
ciones.
Zona ecológica
Indica que el vehículo se está conduciendo de manera ecológica.
Zona de potencia
Indica que se está superando un rango de conducción ecológica (durante una conducción
a plena potencia, etc.)
●En función del modo de conducción seleccionad o, se visualizará el indicador del sistema
híbrido o el tacómetro. El indicador del sist ema híbrido o el tacómetro se pueden ajustar
para que siempre se visualicen en del visualizador de información múltiple. ( P. 121)
●El indicador del sistema híbrido se visualiza en las siguientes situaciones:
• Cuando los ajustes del tacómetro están establecidos para cambiar en función del modo
de conducción y se selecciona un modo de conducción distinto del modo deportivo
• Cuando los ajustes del tacómetro están esta blecidos para que siempre se visualice el
indicador del sistema híbrido
●Si mantiene la aguja del indicador (excepto los modelos F SPORT) o la visualización de
barra (modelos F SPORT) dentro de la zona Eco, podrá conducir de una manera más eco-
lógica.
●La zona de carga indica un estado de regeneración*. La energía regenerada se utilizará
para cargar la batería híbrida (batería de tracción).
*: Cuando se usa en este manual, el término regeneración se refiere a la conversión de la
energía creada por el movimiento del vehículo en energía eléctrica.
Excepto modelos F SPORTModelos F SPORT
1
2
3
4
Page 111 of 716

1112. Conjunto de instrumentos
2
Grupo de instrumentos
IS300h_ES(OM53D92S)

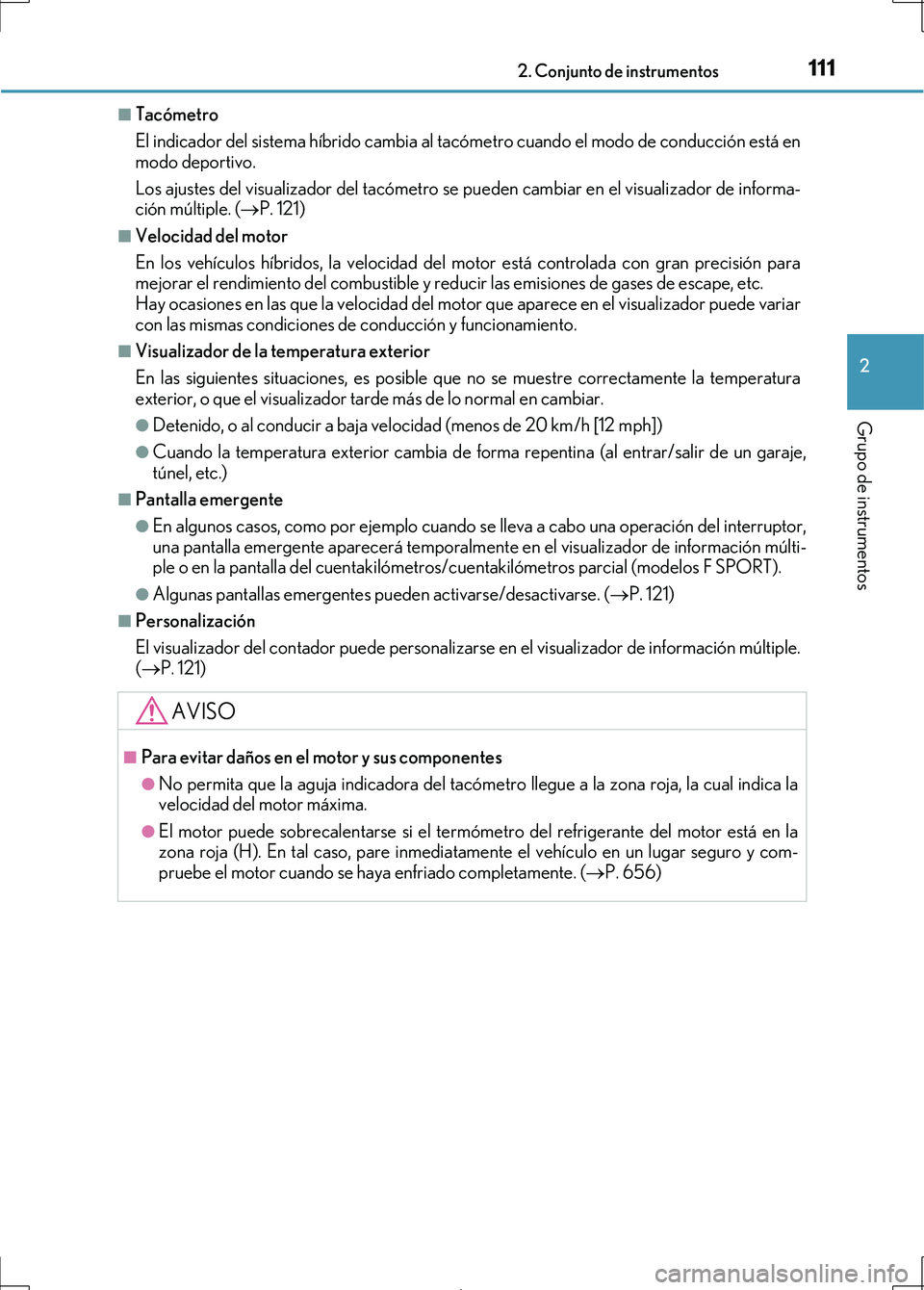

■Tacómetro
El indicador del sistema híbrido cambia al tacómetro cuando el modo de conducción está en
modo deportivo.
Los ajustes del visualizador del tacómetro se pu eden cambiar en el visualizador de informa-
ción múltiple. ( P. 121)
■Velocidad del motor
En los vehículos híbridos, la velocidad del motor está controlada con gran precisión para
mejorar el rendimiento del combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que la velocidad del moto r que aparece en el visualizador puede variar
con las mismas condiciones de conducción y funcionamiento.
■Visualizador de la temperatura exterior
En las siguientes situaciones, es posible que no se muestre correctamente la temperatura
exterior, o que el visualizador tarde más de lo normal en cambiar.
●Detenido, o al conducir a baja velocidad (menos de 20 km/h [12 mph])
●Cuando la temperatura exterior cambia de forma repentina (al entrar/salir de un garaje,
túnel, etc.)
■Pantalla emergente
●En algunos casos, como por ejemplo cuando se lleva a cabo una operación del interruptor,
una pantalla emergente aparecerá temporalment e en el visualizador de información múlti-
ple o en la pantalla del cuentakilómetros/cuentakilómetros parcial (modelos F SPORT).
●Algunas pantallas emergentes pueden activarse/desactivarse. ( P. 121)
■Personalización
El visualizador del contador puede personalizarse en el visualizador de información múltiple.
( P. 121)
AVISO
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacóme tro llegue a la zona roja, la cual indica la
velocidad del motor máxima.
●El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en la
zona roja (H). En tal caso, pare inmediatamente el vehículo en un lugar seguro y com-
pruebe el motor cuando se haya enfriado completamente. ( P. 656)
Page 112 of 716

1122. Conjunto de instrumentos
IS300h_ES(OM53D92S)
El visualizador de información múltiple muestra al conductor distintos datos
relacionados con la conducción, como la temperatura actual del exterior. El
visualizador de información múltiple también se puede utilizar para cambiar los
ajustes de visualización y otros ajustes.
◆Excepto modelos F SPORT
Área del visualizador del icono del menú
Muestra los siguientes elementos.
Cuando no se selecciona un icono del menú, se muestra la temperatura exterior.• Iconos del menú ( P. 117)
• Temperatura exterior ( P. 106)
Área del visualizador de contenido
Se puede mostrar una variedad de información seleccionando un icono del menú. Adicio-
nalmente, se mostrarán pantallas emergentes de aviso o consejo en algunas situaciones.
• Contenido del icono del menú ( P. 117)
• Mensaje de advertencia ( P. 598)
Área del visualizador de posición del cambio/indicador
Muestra los siguientes elementos:
• Indicadores ( P. 100)
• Visualizador de posición del cambio ( P. 229)
• RSA (Asistencia a las señalizaciones en la carretera) (si está instalada) ( P. 291)
Visualizador de información múltiple
Resumen de funciones
1
2
3
